Инструменты:
- Развертка
- Пресс или тиски
- Оправка или насадка на вороток
- Нутромер
- Станок для шлифовки втулки
- Штангенциркуль
Детали и расходники:
- Втулки верхней головки шатуна

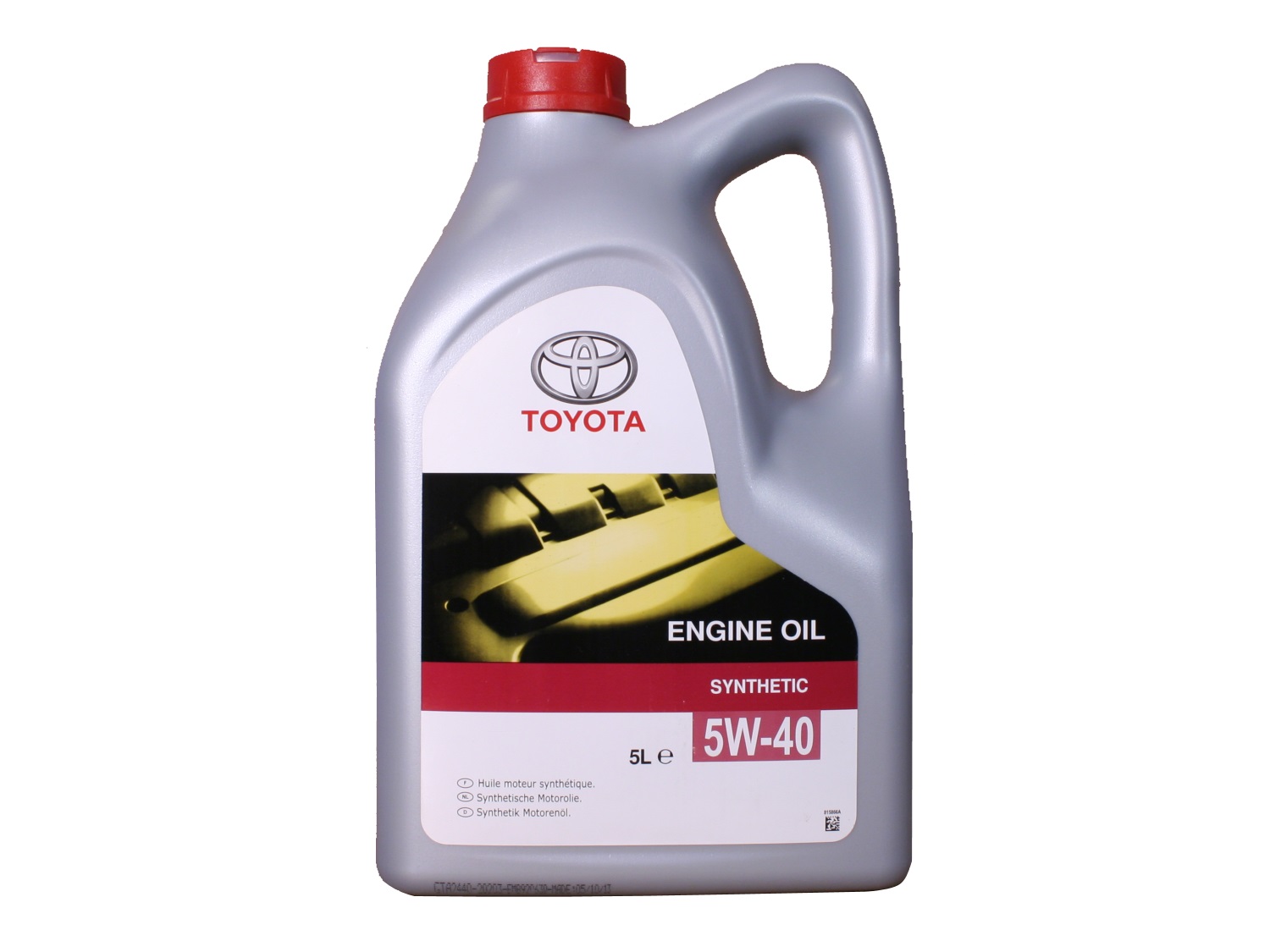

- Моторное масло
- Болт шатуна

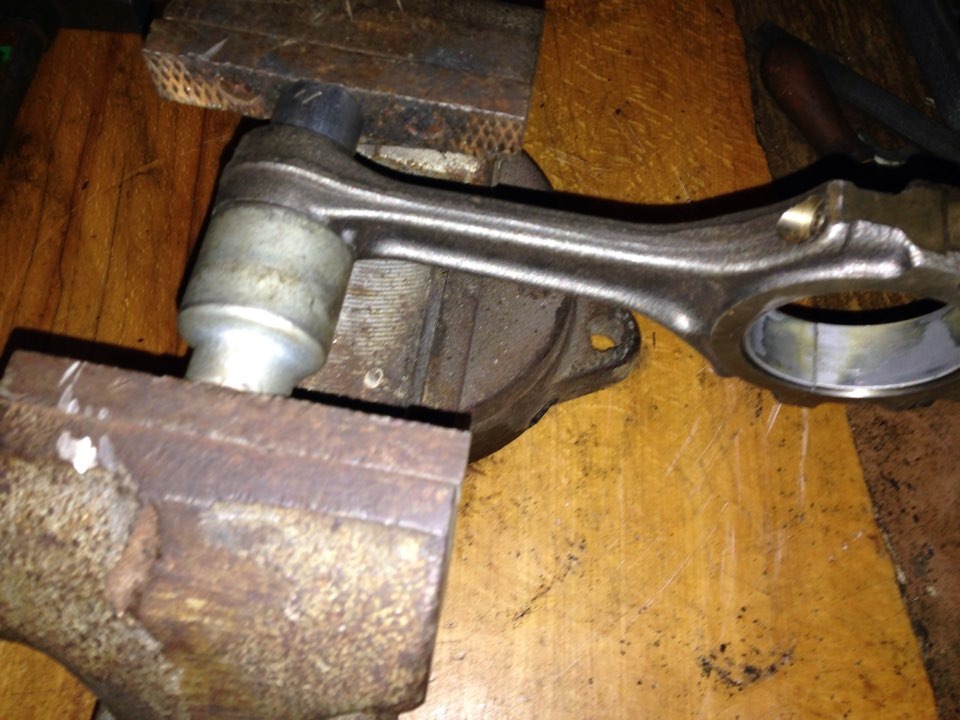

2. Используя оправку (можно подобрать насадку на вороток), пресс или тиски, выпрессуйте втулку из верхней головки шатуна.

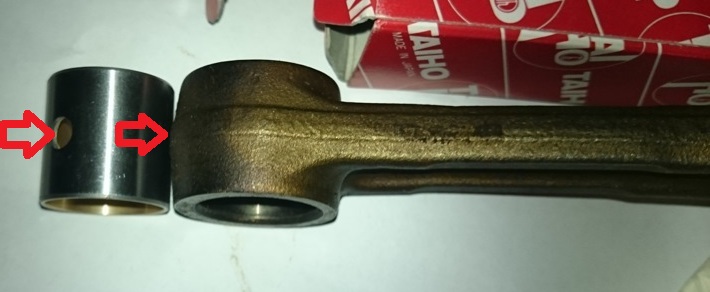

3. Совместите смазочные отверстия новой втулки и шатуна и запрессуйте втулку.
4. Измерьте масляный зазор поршневого пальца и, если необходимо, отшлифуйте или переточите новую втулку до получения номинального зазора.

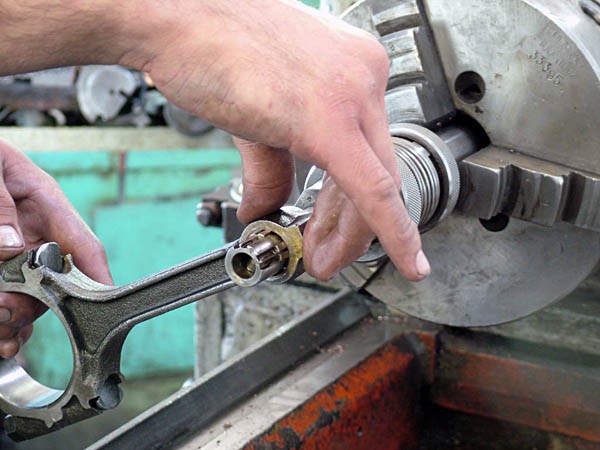

Шлифовка втулки до получения номинального зазора

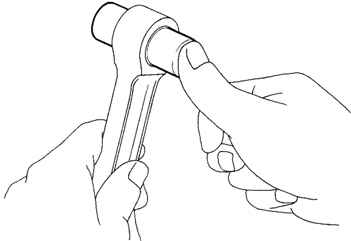

5. Нанесите на поршневой палец моторное масло и надавите на него, как показано на рисунке.
Установка поршневого пальца
6. Убедитесь, что поршневой палец перемещается (при нормальной комнатной температуре).

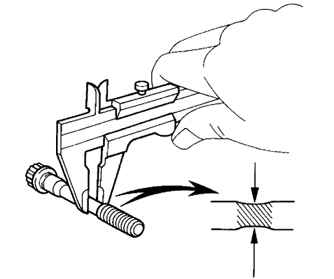

7. Измерьте штангенциркулем наружный диаметр тонкой части болтов. Если эту часть трудно обнаружить визуально, то проводите измерение на расстоянии 20 мм от головки болта.
Измерение шейки болта
Наружный диаметр болта:
- стандартный – 7,2–7,3 мм;
- минимальный – 7,0 мм.
Примечание:
Если диаметр меньше допустимого, замените болт.
