Замена балки задней подвески Lancer X

СНЯТИЕ И УСТАНОВКА

ОСТОРОЖНО

• Болт со стабилизатором трения обозначен звездочкой (*). При снятии детали убедитесь в отсутствии повреждений, удалите пыль и загрязнения с поверхностей подшипника и с резьбы и затяните их с приложением нормативного момента затяжки.

Операции, выполняемые перед установкой

• Снятие рычага управляющей тяги

• Снятие верхнего рычага

• Снятие нижнего рычага

• Снятие стабилизатора задней подвески

• Снятие центральной выхлопной трубы и главного глушителя (См. «ГРУППА 15» - «Выхлопная труба и глушитель» .)

Операции, выполняемые после установки

• Установка центральной выхлопной трубы и главного глушителя (См. «ГРУППА 15» - «Выхлопная труба и глушитель» )

• Установка стабилизатора задней подвески

• Установка нижнего рычага

• Установка верхнего рычага

• Установка управляющей тяги

• Проверка и регулировка углов установки задних колес

Последовательность демонтажа

1. Фиксатор датчика скорости заднего колеса

2. Опора балки задней подвески

3. Балка задней подвески

СНЯТИЕ БАЛКИ ЗАДНЕЙ ПОДВЕСКИ

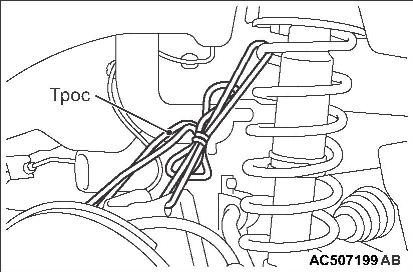

Закрепите продольный рычаг веревкой как показано на рисунке, чтобы не нагружать тормозной шланг.

ОСМОТР

• Проверьте поперечную балку на наличие трещин и деформаций.

• Проверьте состояние и форму всех болтов.

Источник: Руководство по эксплуатации Mitsubishi Lancer X
