Замена дополнительного сопротивления вентилятора радиатора системы охлаждения двигателя Ford Focus 2

Вам потребуется отвертка с крестообразным лезвием.

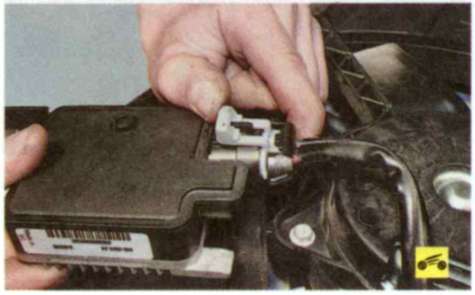

1. Сожмите фиксатор...

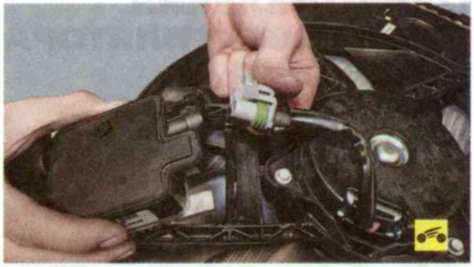

2. ...и отсоедините колодку жгута проводов от дополнительного сопротивления.

Примечание

Дальнейшие операции по замене дополнительного сопротивления для наглядности показаны на снятом кожухе электровентилятора.

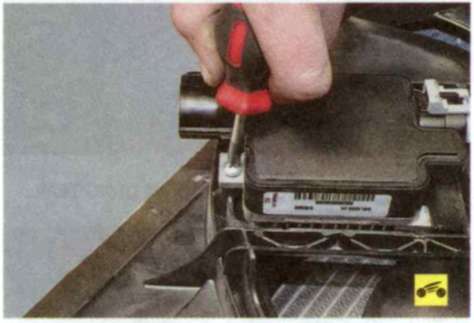

3. Выверните винт крепления дополнительного сопротивления к кожуху электровентилятора.

4. Отведите дополнительное сопротивление от кожуха, отожмите фиксатор...

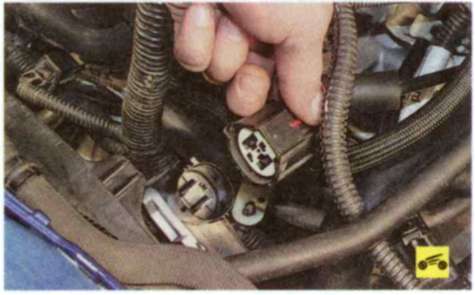

5. ...отсоедините колодку жгута проводов электровентилятора...

6. ...и снимите дополнительное сопротивление.

7. Установите детали в порядке, обратном снятию.

Источник: http://www.samoremont-avto.ru/ford-focus2-repair-manual-p255.html.
