Примечание:

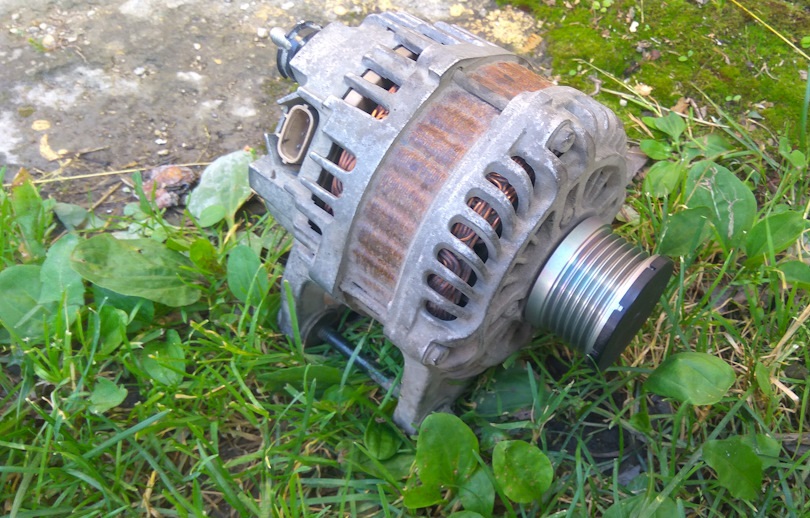

Генератор на Ниссан Х-Трейл снимается для осмотра или его замены, а также при полном необходимости ремонта двигателя.
Генератор не подлежит самостоятельному ремонту. Поэтому, в случае его неисправности, замените генератор на новый.
Принцип снятия генератора на Ниссан Х-Трейл с двигателем MR20DE и QR25DE одинаковый. Пример показан на двигателе MR20DE.
Перед тем, как поменять генератор, сначала нужно будет снять приводной ремень.
Снятие приводного ремня Ниссан Х-Трейл
1. Установите автомобиль на подъемник или эстакаду.
2. Откройте капот и установите его на упор.
3. Ключом на 10 мм отсоедините провод от «минусовой» клеммы АКБ.
4. При отсутствии подъемника, баллонным ключом или торцевой головкой на 21 мм ослабьте затяжку гаек крепления колеса приблизительно на пол-оборота.
5. Приподнимите домкратом переднюю часть автомобиля и установите на надежные опоры.
6. Окончательно отверните гайки крепления, и снимите правое колесо.
7. Подденьте плоской отверткой, вытяните фиксаторы и извлеките 6 держателей бокового брызговика двигателя.
8. Снимите боковой брызговик моторного отсека и уберите его в сторону.
9. Для ослабления натяжения приводного ремня, наденьте накидной ключ на 14 мм на шестигранный выступ натяжителя.
10. Поворачивая ключ по часовой стрелке, отведите от ремня натяжной ролик.
11. Вставьте металлический стержень в специальное отверстие натяжителя, тем самым фиксируя ролик в таком положении.
12. Снимите приводной ремень со шкива коленчатого вала и вытяните его из моторного отсека.
Примечание:
Если ремень находится в нормальном состоянии и работа не связана с его заменой, предварительно поставьте метку, указывающую направление вращения ремня. При сборке, это поможет установить его в том же положении.

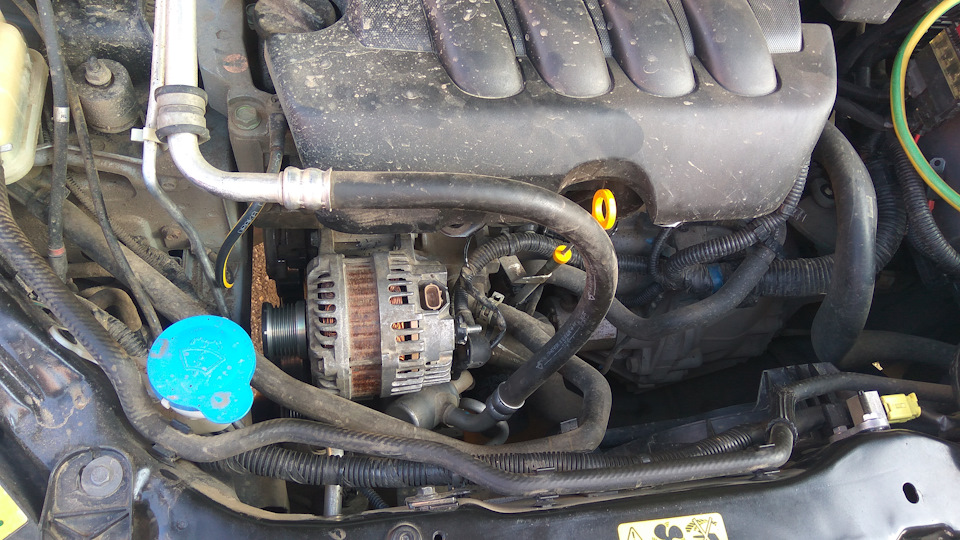

Снятие и замена генератора Ниссан Х-Трейл

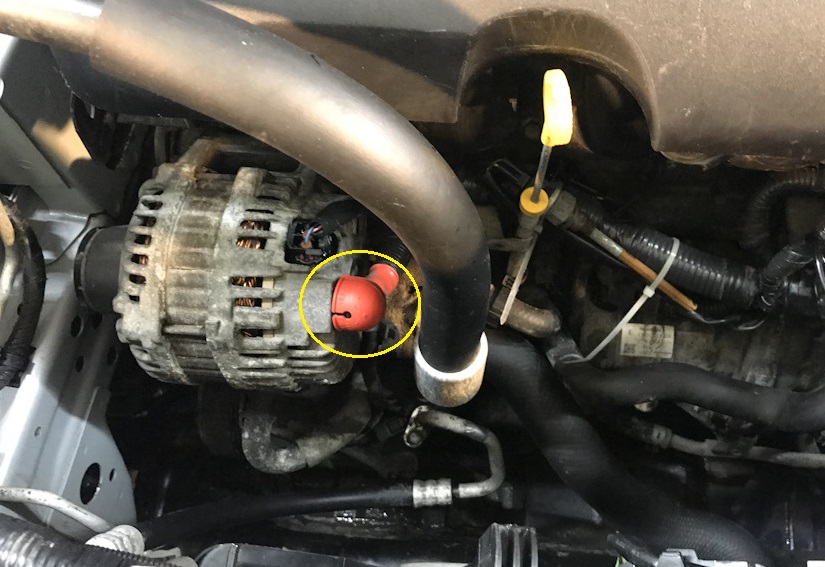

1. Снимите с генератора резиновый колпачок.

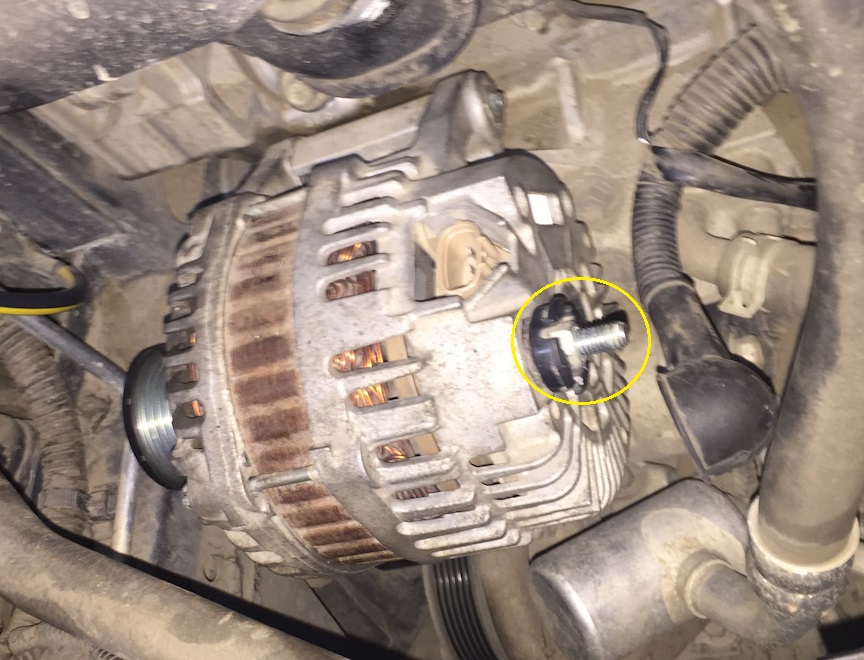

2. Ключом на 12 мм выверните гайку крепления и снимите с вывода генератора Ниссан Х-Трейл наконечник провода.

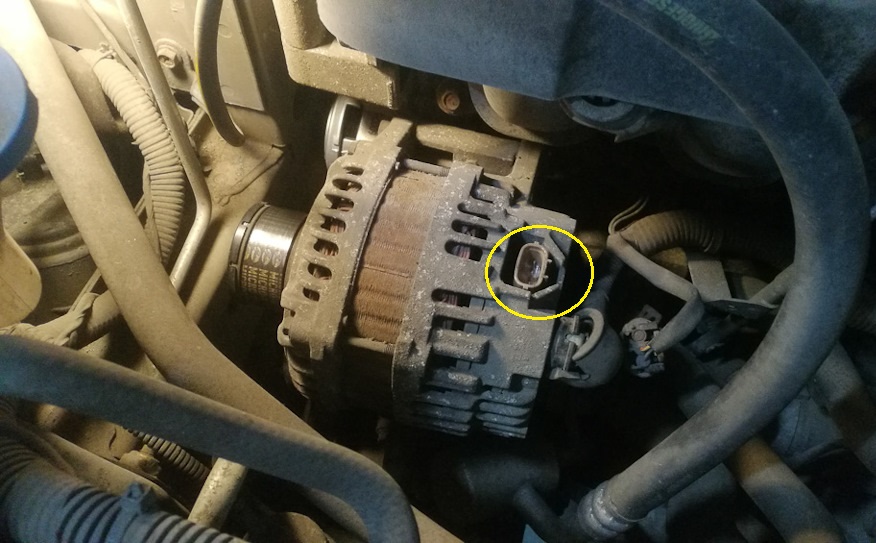

3. Отсоедините от генератора колодку проводов.

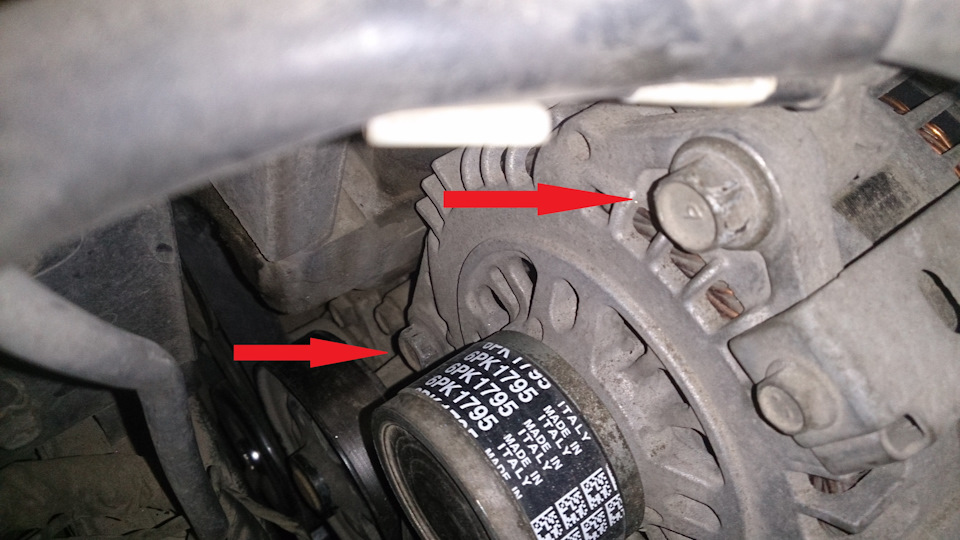

4. Ключом на 14 мм выверните 2 болта крепления генератора Ниссан Х-Трейл.

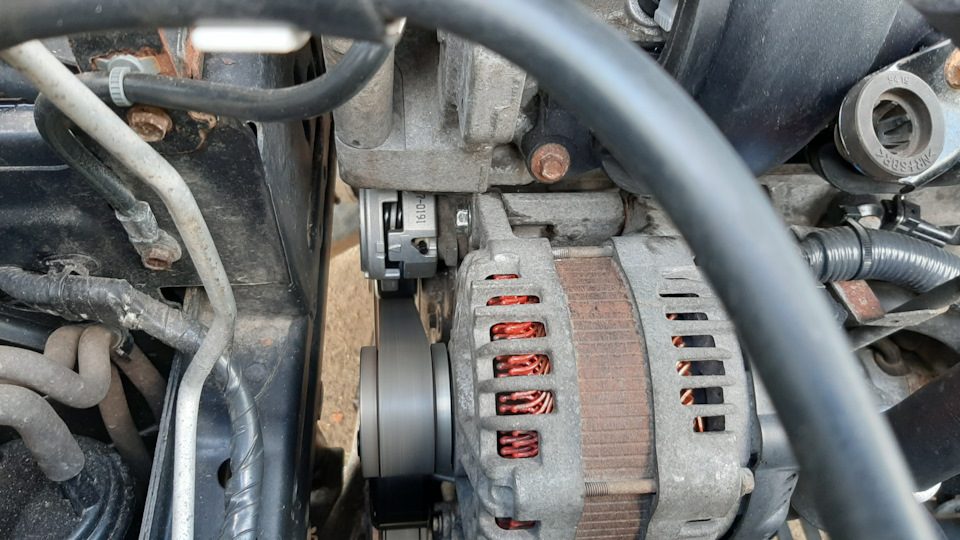

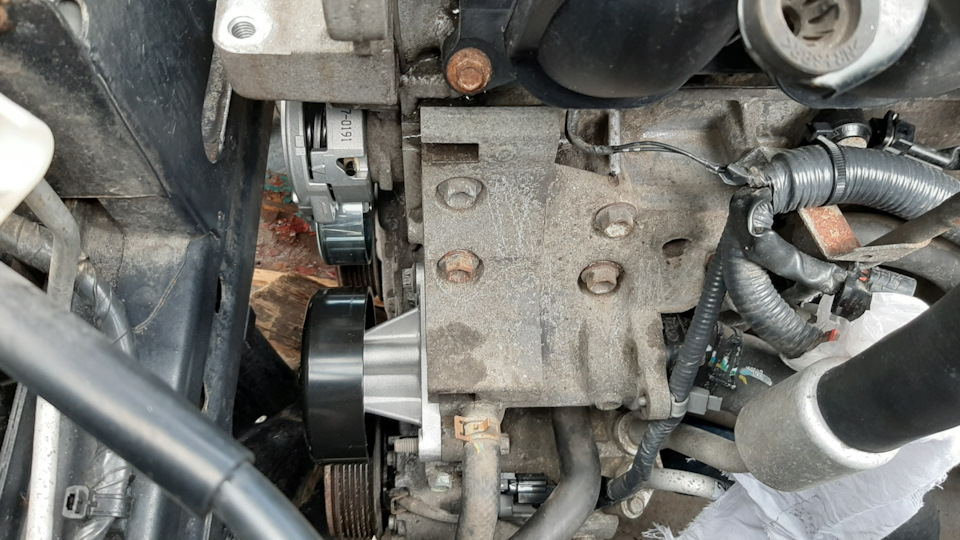

5. Снимите генератор с кронштейна двигателя и вытяните его из подкапотного пространства.

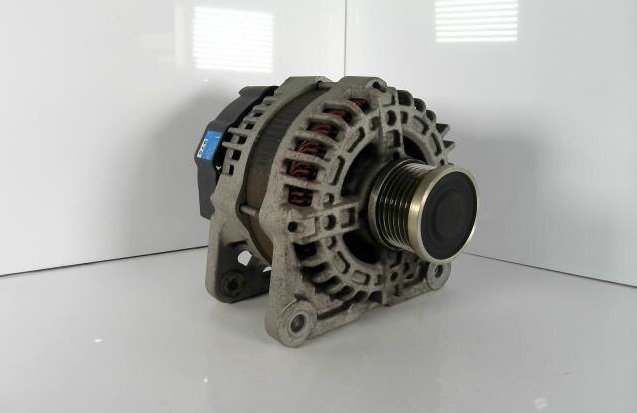

6. При неисправности, замените генератор на рабочий.
Примечание:

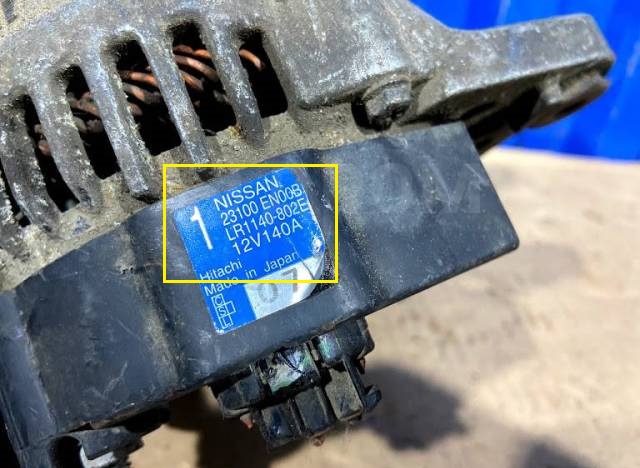

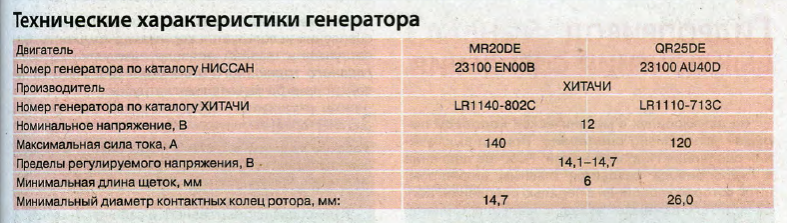

На заднюю крышку генератора наклеена этикетка с маркировкой. Покупайте на замену такой же генератор.
7. Установите генератор на Ниссан Х-Трейл в порядке, обратном снятию. Болты крепления затяните моментом 25 Н•м. Гайку крепления наконечника силового провода моментом 10 Н•м.
8. При обнаружении признаков сильного износа ремня (исчезновение двух или более соседних ребер ручьев на участке длиной более 13 мм), продольных или поперечных трещин, разрывов, при отслоении резины или замаслении, замените приводной ремень на новый.
9. Установите ремень генератора Ниссан Х-Трейл в порядке, обратном снятию. Проверьте, чтобы ремень лежал правильно на всех шкивах. В последнюю очередь натягивайте его на шкив помпы.
Примечание:
Соблюдайте схему привода вспомогательных агрегатов.
10. Проверьте взаимное натяжение меток натяжителя. При новом ремне, стрелка будет указывать на верхнюю часть диапазона. Со временем, при износе и растяжении ремня, метка 1 будет постепенно смещаться.
Примечание:
Если метки с новым ремнем не совпадают, скорее всего неисправен натяжитель (сломалась или ослабла пружина в его механизме). Такой натяжитель необходимо будет заменить.
11. Установите все снятые детали в порядке, обратном снятию.

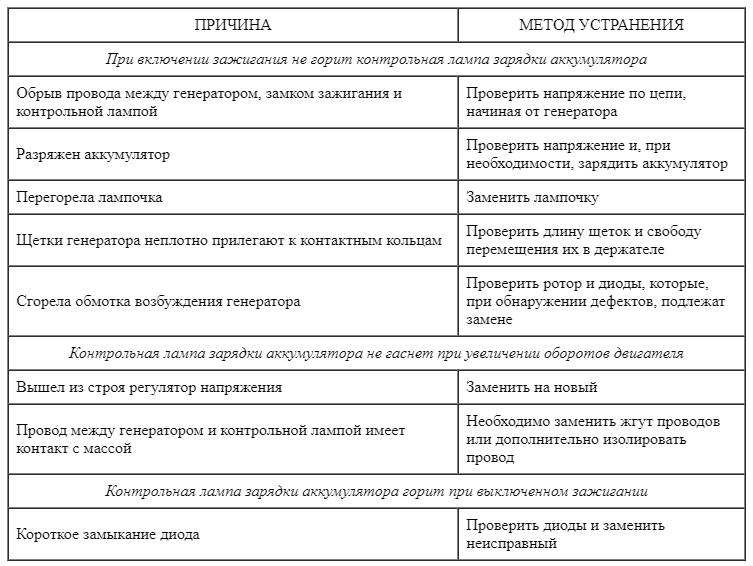

Основные неисправности генератора Ниссан Х-Трейл
