Замена главного тормозного цилиндра Ford Focus 3

Вам потребуются: ключи «на 13», «на 16», ключТОВХТ25, шприц.

1. Снимите пробку бачка.
2. Откачайте из него тормозную жидкость (например, большим медицинским шприцем).
3. Выверните три болта и снимите полку крепления аккумуляторной батареи.
4. Отсоедините колодку от датчика уровня тормозной жидкости и шланг к главному цилиндру выключения сцепления от бачка главного тормозного цилиндра.
ПОЛЕЗНЫЕ СОВЕТЫ
Сразу же после отсоединения шланга от бачка заглушите его отверстие, не опуская шланг вниз. В шланге останется некоторое количество тормозной жидкости, поэтому после установки бачка и присоединения к нему шланга удалять воздух из гидропривода выключения сцепления не потребуется. Установите на бачок пробку, чтобы исключить попадание в него грязи.​

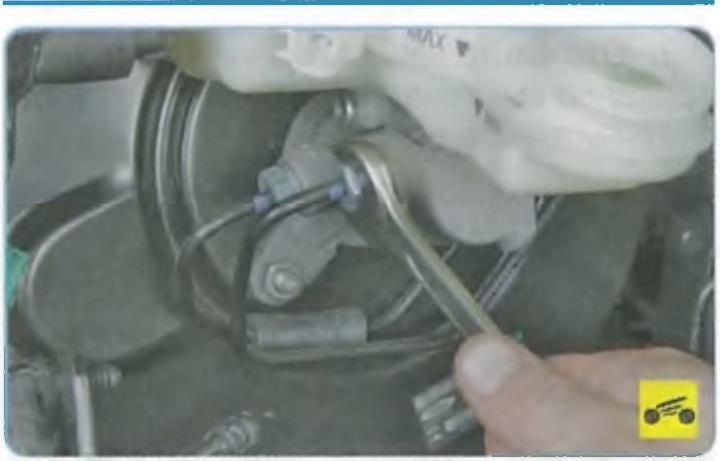

5. Отверните гайки крепления двух трубопроводов к главному тормозному цилиндру и отведите трубопроводы в сторону.
ПОЛЕЗНЫЙ СОВЕТ
Заглушите трубопроводы (например, надев на их концы защитные колпачки клапанов для выпуска воздуха), чтобы предотвратить вытекание тормозной жидкости.​

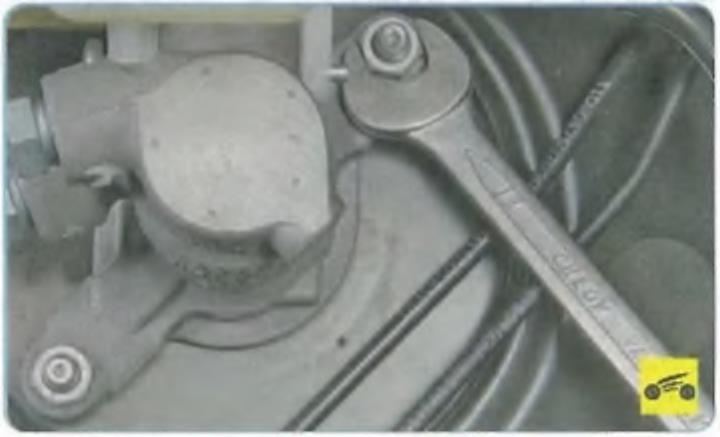

6. Отверните две гайки крепления главного тормозного цилиндра к вакуумному усилителю и снимите главный тормозной цилиндр в сборе с бачком.

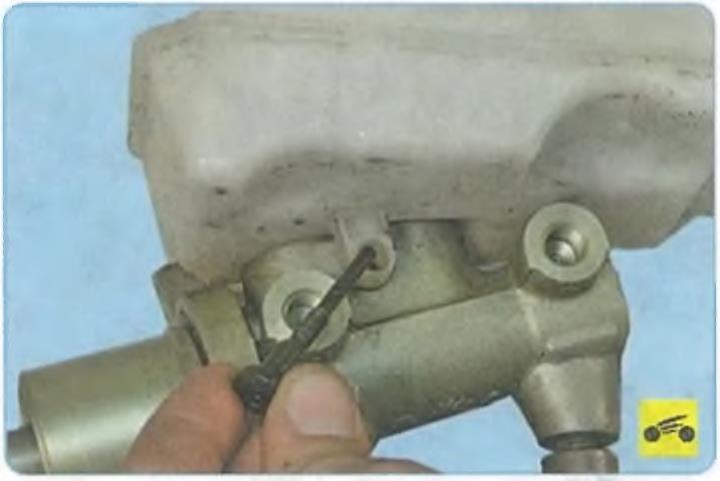

7. Если на новом главном тормозном цилиндре нет бачка или возникла необходимость замены резиновых соединительных втулок бачка, выверните винт крепления бачка к главному тормозному цилиндру...

8. ...а затем извлеките винт из отверстий бачка и цилиндра.

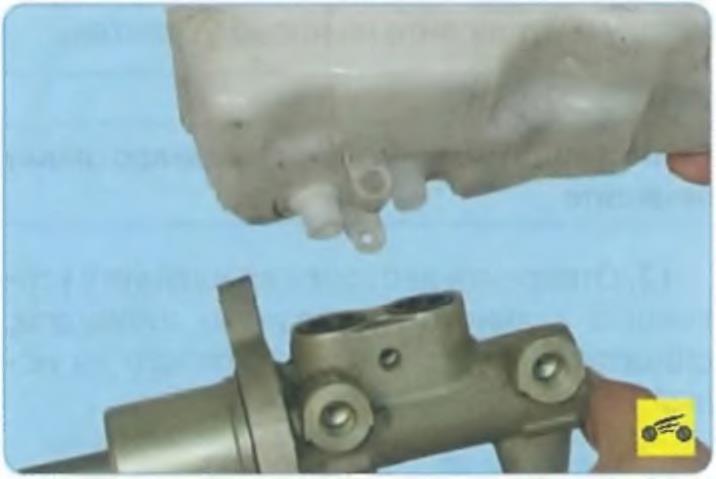

9. Снимите бачок, извлекая его патрубки из соединительных втулок.
10. Если в процессе эксплуатации наблюдалась течь тормозной жидкости через соединительные втулки, извлеките втулки из отверстий корпуса цилиндра.
ПРЕДУПРЕЖДЕНИЕ
Повторное использование соединительных втулок не допускается, замените их новыми.

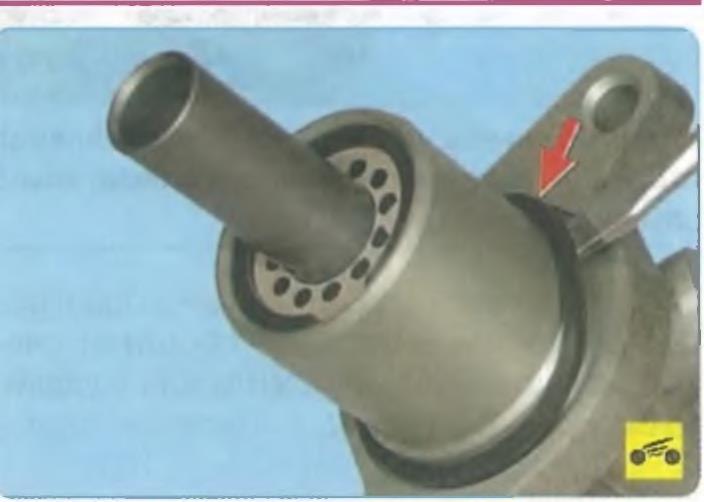

11. Поддев отверткой, снимите с корпуса главного тормозного цилиндра резиновое уплотнительное кольцо.
ПРЕДУПРЕЖДЕНИЕ
Уплотнительное кольцо главного тормозного цилиндра при каждой разборке соединения заменяйте новым.
12. Установите главный тормозной цилиндр в порядке, обратном снятию, залейте тормозную жидкость и удалите воздух из системы.

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим
