Замена насоса охлаждающей жидкости Ford Focus 3

Инструменты:

• Ключ «на 8»
• Ключ «на 10»
• Ключ «на 13»
• Ключ «на 18»
• Ключ «на 19»
• Отвертка с плоским лезвием
• Нож
• Специальное приспособление для установки ремня
• Специальные приспособления для блокировки распределительных и коленчатого валов, а также натяжного ролика ремня привода газораспределительного механизма

Примечание:

Водяной насос Форд Фокус 3 снимайте для ремонта или замены при возникновении во время его работы шума, уровень которого превышает обычный и который появляется при образовании большого радиального люфта вала насоса, а также при течи охлаждающей жидкости из уплотнения вала насоса.
Разборка насоса довольно трудоемка, поэтому при неисправности рекомендуем заменять насос в сборе.

Замена насоса охлаждающей жидкости Ford Focus 3 (двигатель1,6 л Duratec Ti-VCT)

1. Слейте жидкость из системы охлаждения двигателя.
2. Снимите ремень привода вспомогательных агрегатов.
3. Снимите ремень привода газораспределительного механизма.

ПРЕДУПРЕЖДЕНИЕ:

После снятия ремня привода газораспределительного механизма запрещается проворачивать коленчатый и распределительные валы, так как при этом поршнями могут быть повреждены клапаны.

4. Выверните шесть болтов 3 (рис. 5.28) крепления водяного насоса 2 к блоку цилиндров двигателя, подденьте отверткой корпус водяного насоса и снимите насос вместе с натяжным роликом ремня привода газораспределительного механизма.

ПРИМЕЧАНИЕ:

Натяжной ролик ремня привода газораспределительного механизма закреплен на корпусе водяного насоса.

5. Снимите установленную между корпусом водяного насоса и блоком цилиндров двигателя прокладку.

ПРЕДУПРЕЖДЕНИЕ:

Уплотнительную прокладку корпуса водяного насоса при каждом снятии обязательно заменяйте новой независимо от ее состояния.

6. Установите водяной насос в порядке, обратном снятию. Болты крепления насоса затяните равномерно крест-накрест моментом 10 Н м.

ПОЛЕЗНЫЙ СОВЕТ:

Уплотнительную прокладку корпуса водяного насоса смажьте с обеих сторон тонким слоем герметика.

7. Установите ремень привода газораспределительного механизма и отрегулируйте его натяжение.

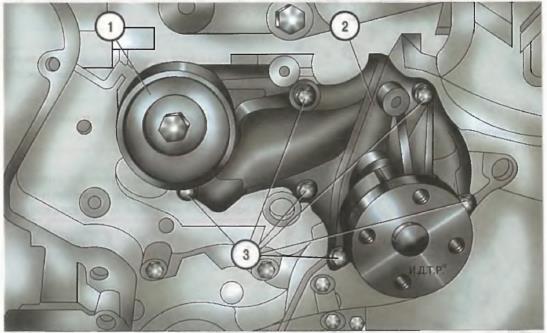

Рис. 5.28. Водяной насос двигателя 1,6 л DuratecTi-VCT:

• 1 - натяжной ролик ремня привода газораспределительного механизма;
• 2 - водяной насос;
• 3 - болты крепления водяного насоса к блоку цилиндров двигателя.

8. Установите остальные детали в порядке, обратном снятию.

ПРЕДУПРЕЖДЕНИЕ:

Ремень привода вспомогательных агрегатов замените новым, так как после снятия он не подлежит повторному использованию.

9. Залейте охлаждающую жидкость и удалите из системы охлаждения воздушные пробки.

Замена водяного насоса Форд Фокус 3 (двигателя 2,0 л Duratec Ti-VCT)

Вам потребуются: ключи «на 8», «на 10», «на 13», «на 18», «на 19», нож, специальное приспособление для установки ремня привода вспомогательных агрегатов, специальные приспособления для блокировки распределительных и коленчатого валов, а также натяжного ролика ремня привода газораспределительного механизма.

1. Слейте жидкость из системы охлаждения двигателя.

2. Снимите ремень привода вспомогательных агрегатов.

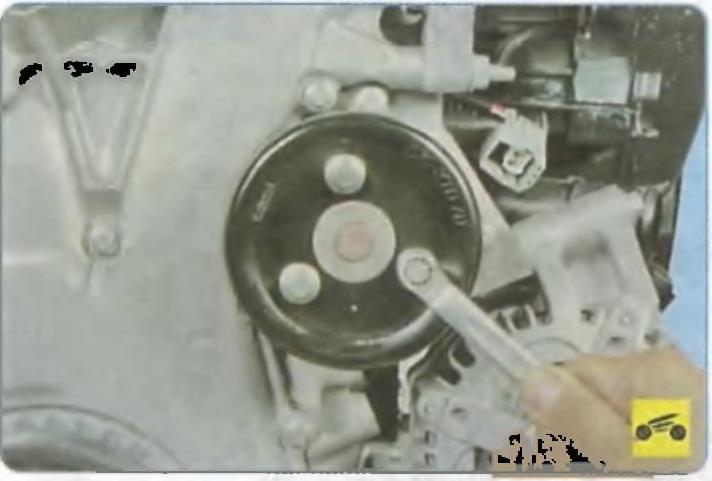

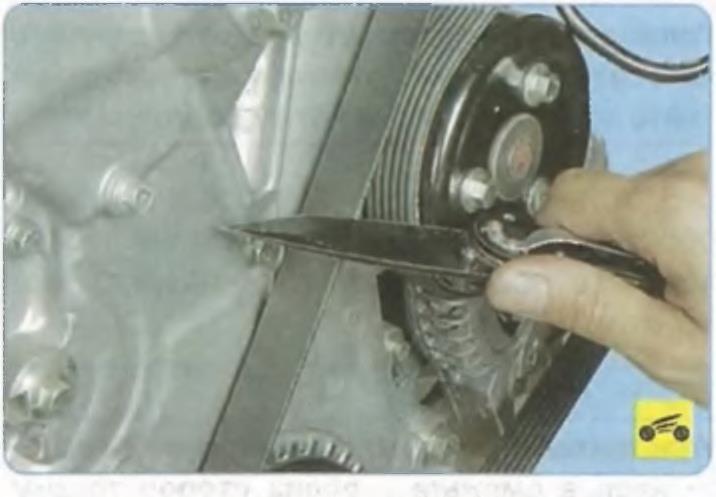

3. Выверните три болта крепления шкива водяного насоса...

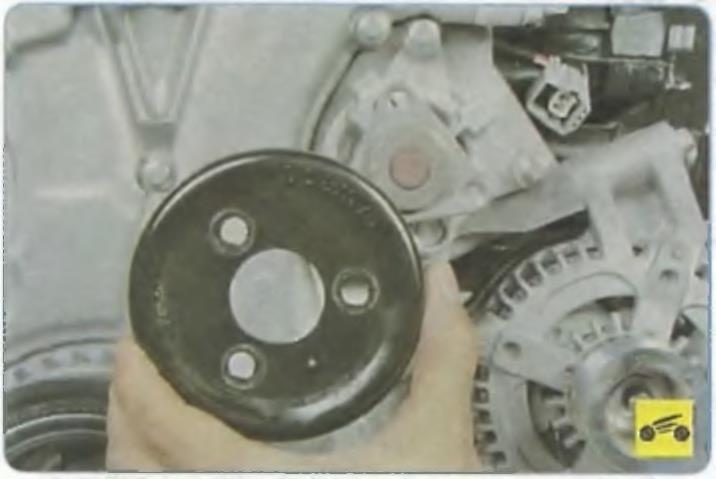

4. ...и снимите шкив.

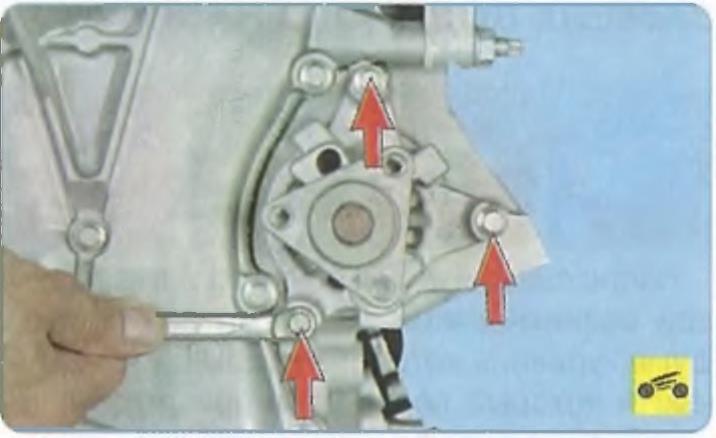

5. Выверните болты крепления водяного насоса...

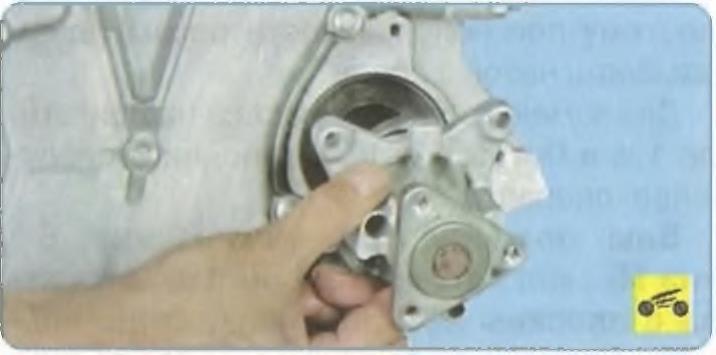

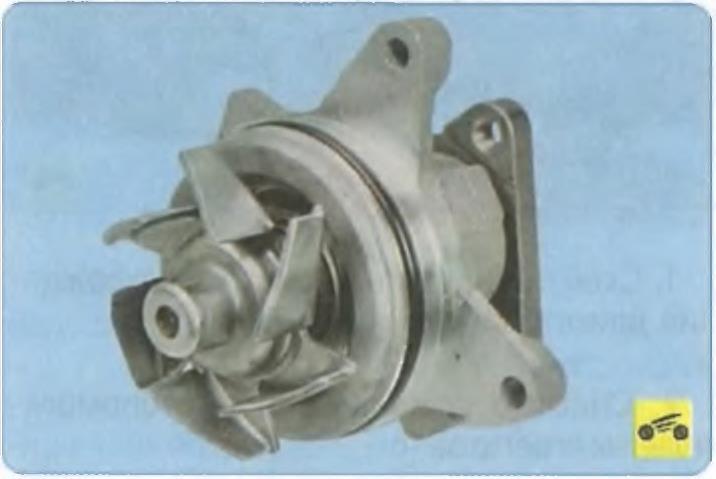

6. ...и снимите насос.
7. Снимите прокладку, установленную между корпусом водяного насоса и блоком цилиндров двигателя.

ПРЕДУПРЕЖДЕНИЕ:

Уплотнительную прокладку корпуса водяного насоса при каждом снятии обязательно заменяйте новой независимо от ее состояния.

8. Установите водяной насос в порядке, обратном снятию. Болты крепления насоса затяните равномерно крест-накрест моментом 10 Н-м.

ПОЛЕЗНЫЙ СОВЕТ:

Уплотнительную прокладку корпуса водяного насоса смажьте с обеих сторон тонким слоем герметика.

9. Установите все снятые детали в порядке, обратном снятию.

ПРЕДУПРЕЖДЕНИЕ:

Ремни привода вспомогательных агрегатов замените новыми, так как после снятия они не подлежат повторному использованию.

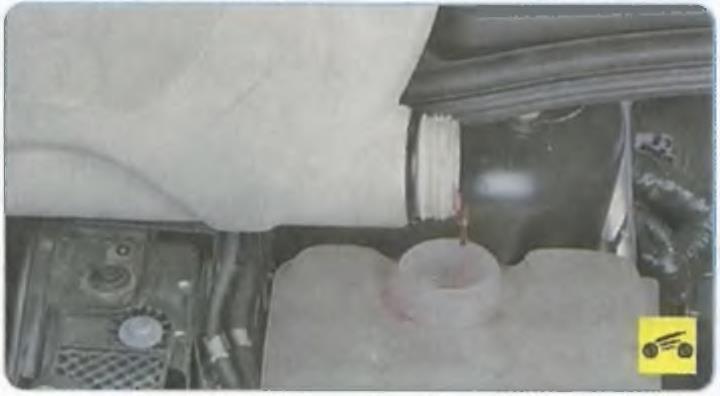

10. Залейте охлаждающую жидкость и удалите из системы охлаждения воздушные пробки.

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим
