Замена клапана и направляющей втулки двигателя модели 1MZ-FE Toyota Camry 2001 - 2006

Инструменты:

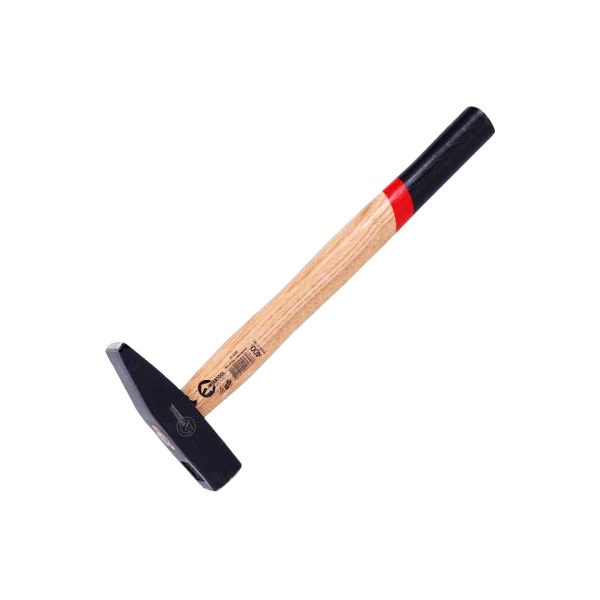

• Молоток малый

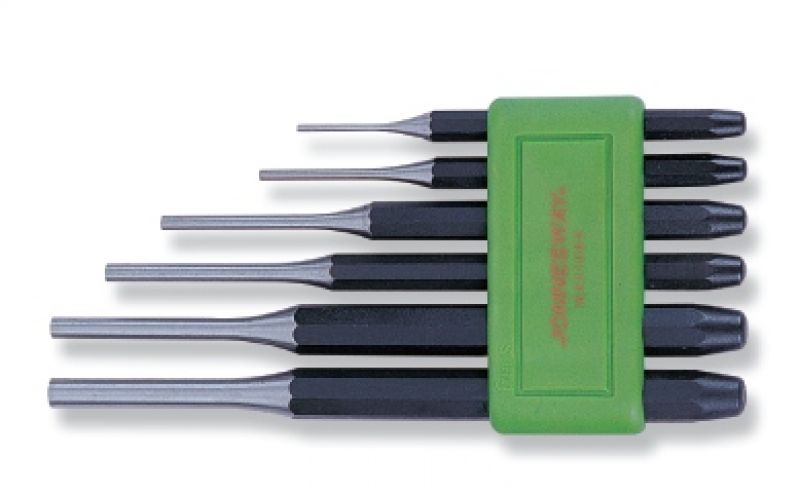

• Выколотка
• Нутромер

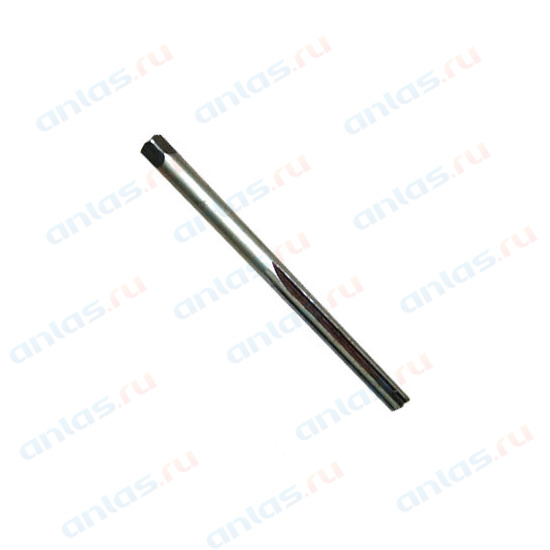

• Развертка 5,5 мм
• Шлифовальный инструмент

Детали и расходники:

• Головка блока цилиндров

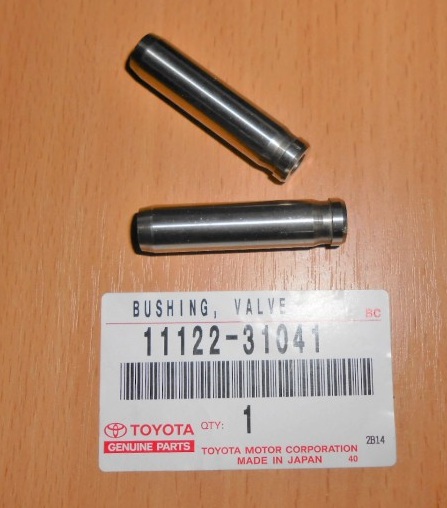

• Направляющие втулки клапана
• Емкость для нагрева воды

1. Постепенно нагрейте головку блока цилиндров в водяной ванне до температуры 80–100 °С.

Нагрев головки блока цилиндров в водяной ванне

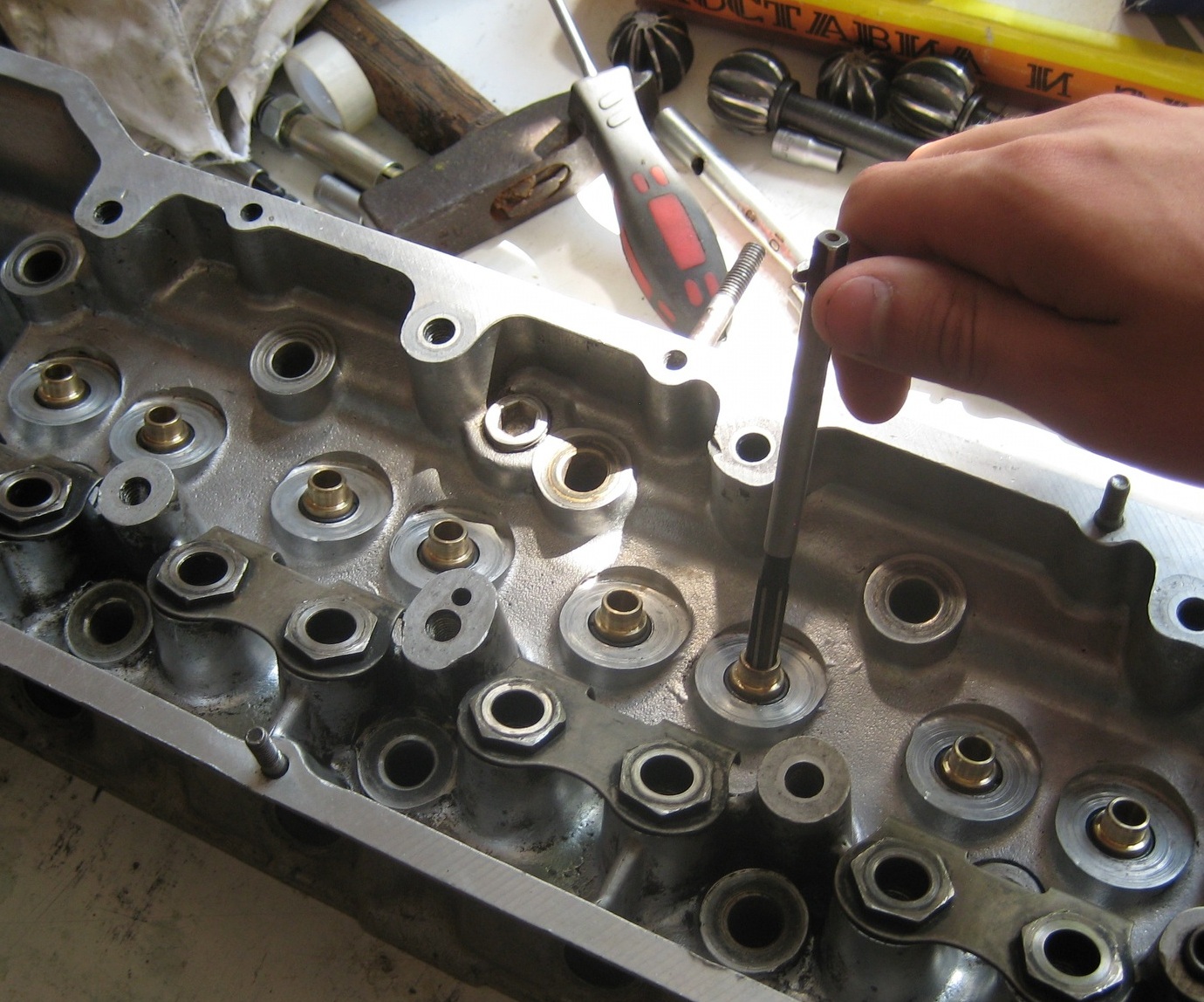

2. Используя выколотку и молоток, выпрессуйте направляющую втулку.

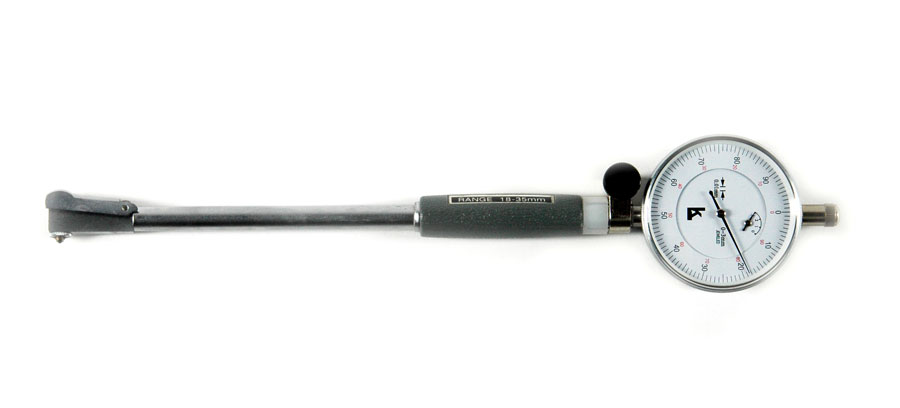

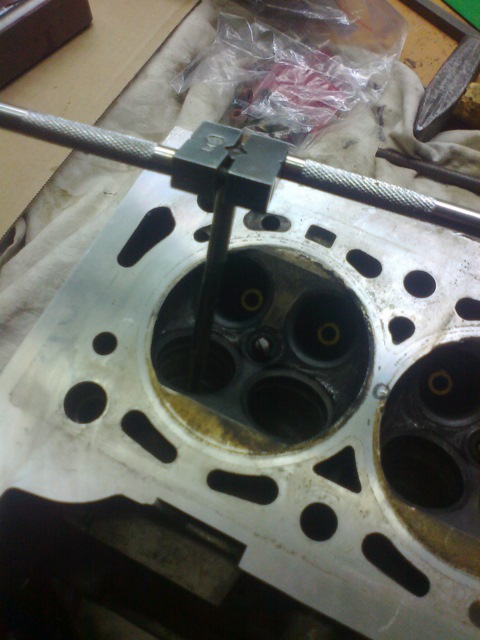

3. Нутромером измерьте диаметр расточки под направляющую втулку в корпусе головки блока цилиндров.

Измерение диаметра расточки

4. Выберите новый размер наружного диаметра направляющей втулки клапана (стандартный или ремонтный +0,05 мм).

Примечание:

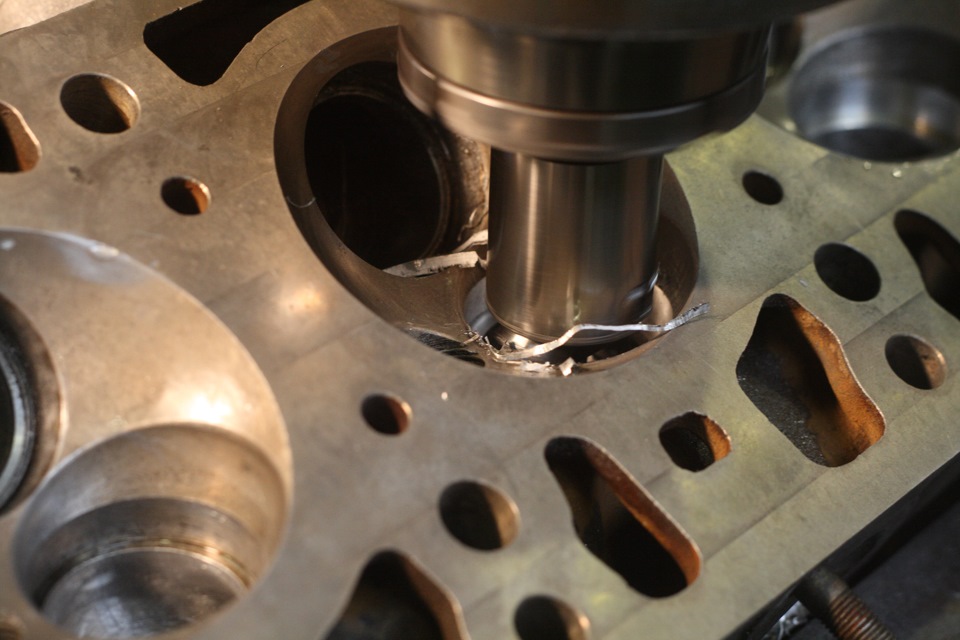

Если диаметр отверстия под направляющую в корпусе головки блока превышает 10,313 мм, то расточите отверстие под направляющую втулку до ремонтного (+0,05 мм) диаметра 10,345–10,363 мм.

Примечание:

Если диаметр отверстия под направляющую в корпусе головки блока превышает ремонтный размер, то замените головку блока цилиндров.

5. Подберите втулки впускных и выпускных клапанов в зависимости от диаметров отверстий под направляющие.

Примечание:

Используйте стандартную втулку, если диаметр отверстия под направляющую составляет 10,295–10,313 мм. Используйте ремонтную (+0,05 мм) втулку, если диаметр отверстия под направляющую составляет 10,345–10,363 мм.

Направляющие втулки впускных и выпускных клапанов различаются по длине.

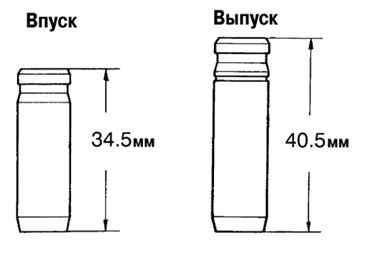

Длина направляющих втулок:

• впускных клапанов – 34,5 мм;
• выпускных клапанов – 40,5 мм.

Направляющие втулки впускных и выпускных клапанов

6. Нагрейте головку блока цилиндров в водяной ванне до температуры 80-100 °С.

7. Используя выколотку и молоток, установите новую направляющую втулку клапана так, чтобы она выступала из головки блока на соответствующую величину.

Величина выступания направляющей втулки:

• впускной клапан – 11,5–11,3 мм;
• выпускной клапан – 8,9–9,3 мм.

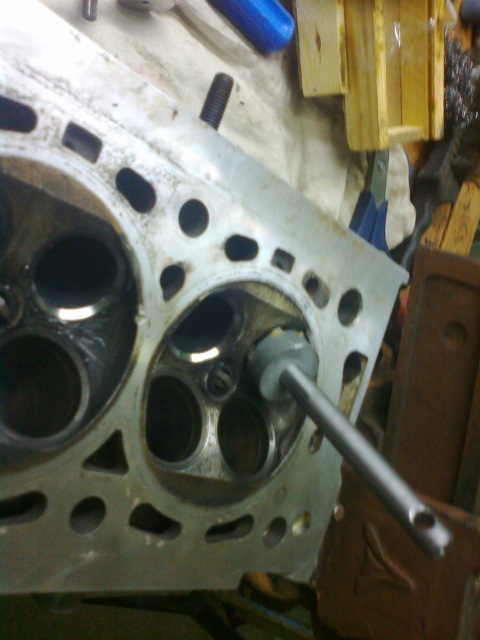

8. Используя развертку на 5,5 мм, разверните внутреннее отверстие направляющей, чтобы обеспечить номинальный зазор между направляющей и стержнем клапана.

Разворачивание внутреннего отверстия направляющей
