Замена колодок тормозных механизмов задних колес (4×4) Renault Duster

Замену колодок проводим в случае предельно допустимого износа их накладок или барабана тормозного механизма заднего колеса.
Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок.
Работу проводим на ровной площадке.

Колодки тормозных механизмов задних колес необходимо заменять только комплектом – все четыре колодки.
Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.

Замену колодок показываем на левом заднем колесе.
Перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора – автомобиль должен быть расторможен.
Снимаем заднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления.
Для того чтобы снять барабан, колодки нужно свести.
Для этого.

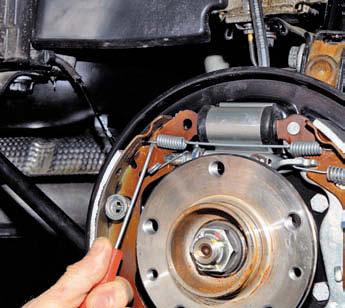

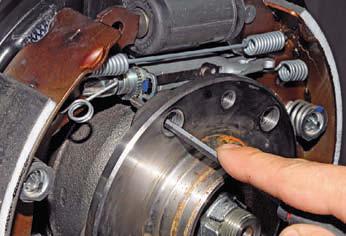

шлицевой отверткой через резьбовое отверстие в ступице (барабане – на автомобиле 4×2) вращаем храповую гайку механизма автоматической регулировки зазора между колодками и барабаном, уменьшая тем самым длину распорной планки.

Для наглядности операция показана со снятым барабаном.
Храповую гайку на левом и на правом колесах вращаем за зубцы снизу вверх.

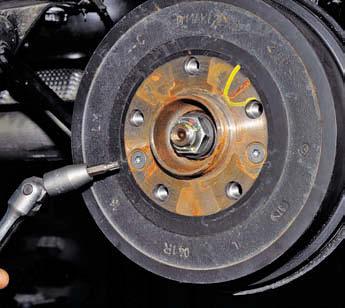

Ключом Torx T-40 отворачиваем два винта крепления тормозного барабана к ступице.

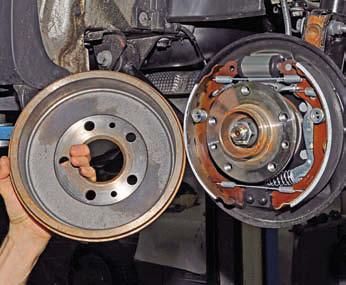

Снимаем тормозной барабан.

Не нажимайте педаль тормоза после снятия тормозного барабана, так как поршни могут полностью выйти из колесного цилиндра.

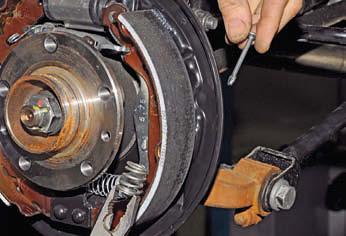

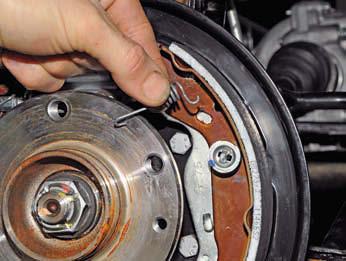

Поддев отверткой, выводим из зацепления с колодкой крючок верхней стяжной пружины…

…и снимаем пружину.

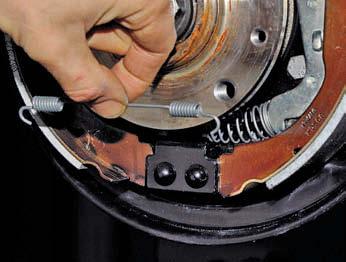

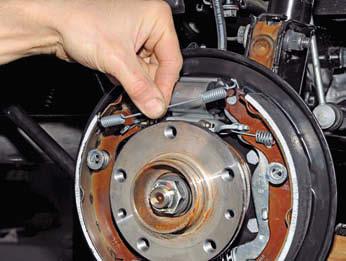

Аналогично снимаем нижнюю стяжную пружину…

…и пружину регулятора зазоров.

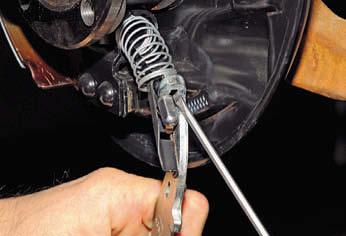

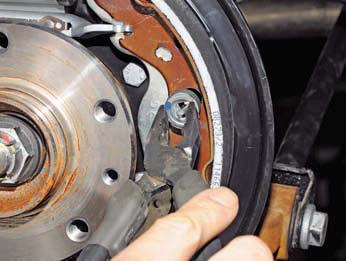

Пассатижами поворачиваем чашку пружины опорной стойки задней колодки до совмещения паза в чашке с хвостовиком стойки.

Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма.
Аналогично снимаем опорную стойку передней колодки.

Отводим от тормозного щита заднюю тормозную колодку.

Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки.

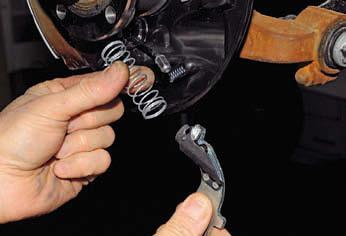

Снимаем колодку и пружину наконечника троса.

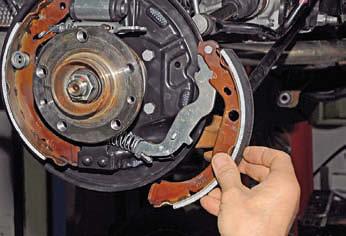

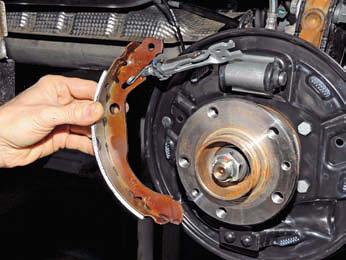

Снимаем переднюю тормозную колодку вместе с распорной планкой и разъединяем их.
Проверяем техническое состояние деталей и очищаем их.
Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и наносим на резьбу тонкий слой пластичной смазки.
Устанавливаем механизм автоматической регулировки зазора в исходное состояние, руками ввернув наконечник распорной планки в отверстие планки (резьба на наконечнике распорной планки и храповой гайке – правая).
Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности.
Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок.
Аналогично заменяем колодки тормозного механизма правого колеса (резьба на наконечнике распорной планки и храповой гайке – левая).
Чтобы отрегулировать положение тормозных колодок нажимаем педаль тормоза несколько раз.
Удерживаем ее в нажатом положении и затем многократно поднимаем и опускаем рычаг стояночного тормоза (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал).
При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами.
Рычаг стояночного тормоза поднимаем и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах.
Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.
