Снятие омывателя ветрового стекла и стекла двери багажного отделения Renault Duster

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Работу проводим при выходе из строя насоса и повреждении (негерметичности) бачка омывателя.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

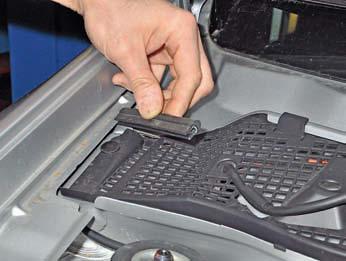

Снимаем уплотнитель с перегородки щитка передка.

Снимаем уплотнитель с брызговика моторного отсека.

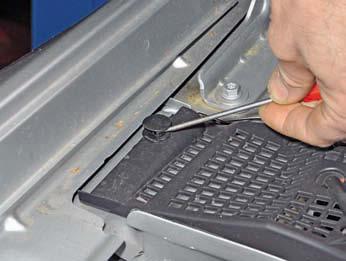

Отверткой поддеваем штифт пистона крепления правой облицовки ветрового окна…

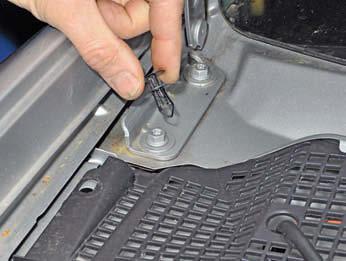

Вынимаем пистон.

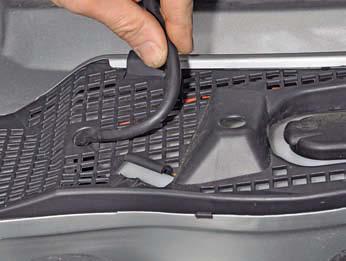

Вынимаем шланг из держателя на облицовке ветрового окна.

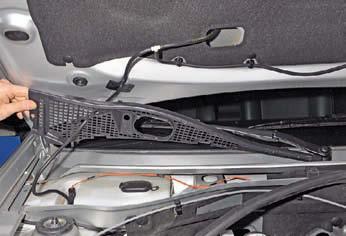

Снимаем правую облицовку ветрового окна.

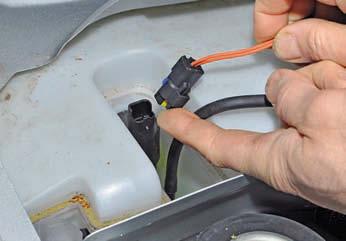

Отжав фиксатор колодки проводов, отсоединяем колодку от насоса омывателя.

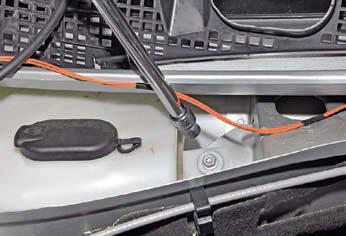

Головкой «на 10» отворачиваем болт крепления бачка омывателя.
Вынимаем уплотнитель шланга из выемки в перегородке щитка передка.

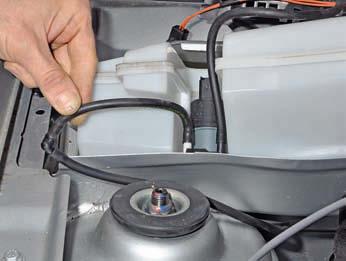

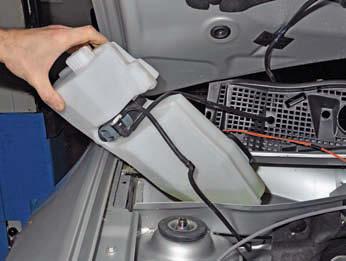

Повернув бачок, выводим шланг из выемки перегородки щитка передка (стрелкой показана выемка).

Выводим бачок из водоотводящего короба.

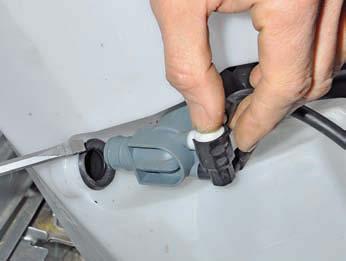

Поддев насос отверткой, вынимаем его из бачка.

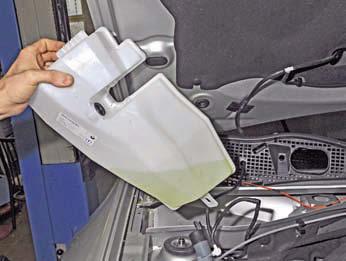

Снимаем бачок омывателя.

Вынимаем уплотнительную втулку насоса из бачка.

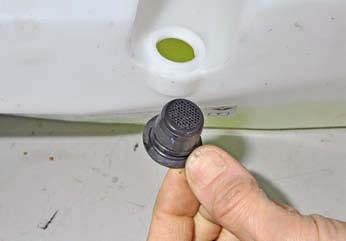

В нижней части уплотнительной втулки выполнен сетчатый фильтр.
Если втулка порвана, потрескалась или потеряла эластичность, заменяем ее новой.

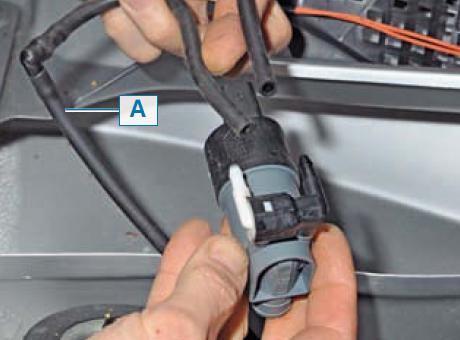

Снимаем со штуцеров насоса шланги подвода жидкости к форсункам омывателя… …и снимаем насос.
Устанавливаем насос и бачок омывателя в обратной последовательности.
Подсоединяем шланги к штуцерам насоса: к штуцеру белого цвета – шланг подвода жидкости к форсунке на двери багажного отделения (с Г-образным штуцером, см. поз А на предыдущем фото); к штуцеру черного цвета – шланг подвода жидкости к форсункам на капоте.

Источник: http://www.renault-duster.dv13.ru/elektrooborudovanie/snyatie-omyvatelya-vetrovogo-stekla-i-stekla-dveri-bagazhnogo-otdeleniya/
