Замена колодок тормозных механизмов задних колес Renault Logan/Sandero

Замена задних тормозных колодок проводится в случае предельно допустимого износа их накладок или барабана тормозного механизма заднего колеса. Справиться с этой операцией владельцу Renault Logan/Sandero поможет наша пошаговая инструкция с фото.

Регламентом технического обслуживания «Рено Логан»/«Сандеро» срок службы колодок тормозных механизмов задних колес не лимитируется, однако замена колодок проводится в случае предельно допустимого износа их накладок или барабана тормозного механизма колеса.

Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок.

Внимание! Колодки тормозных механизмов задних колес необходимо заменять только комплектом —все четыре колодки. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.

Замену колодок показываем на левом заднем колесе.

Снимаем декоративный колпак колеса.

Поддев отверткой, снимаем защитный колпак подшипника ступицы.

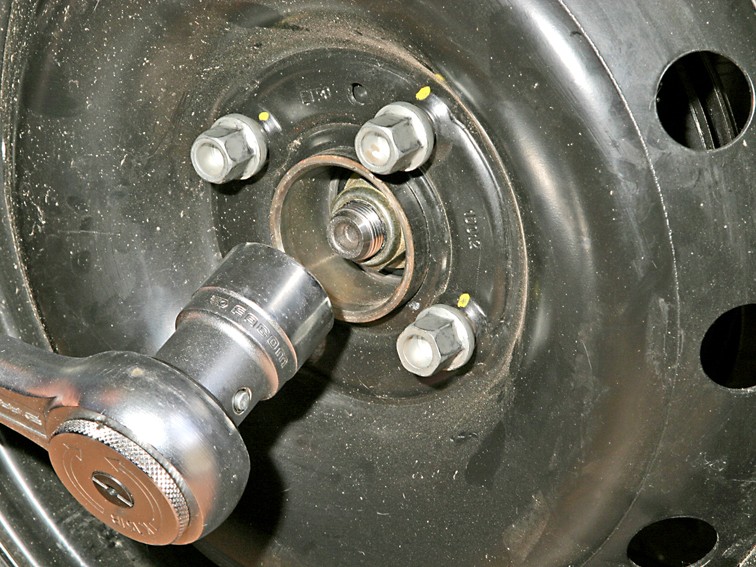

Головкой «на 30» отворачиваем гайку подшипника ступицы.

Снимаем заднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления. Перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора — автомобиль должен быть расторможен.

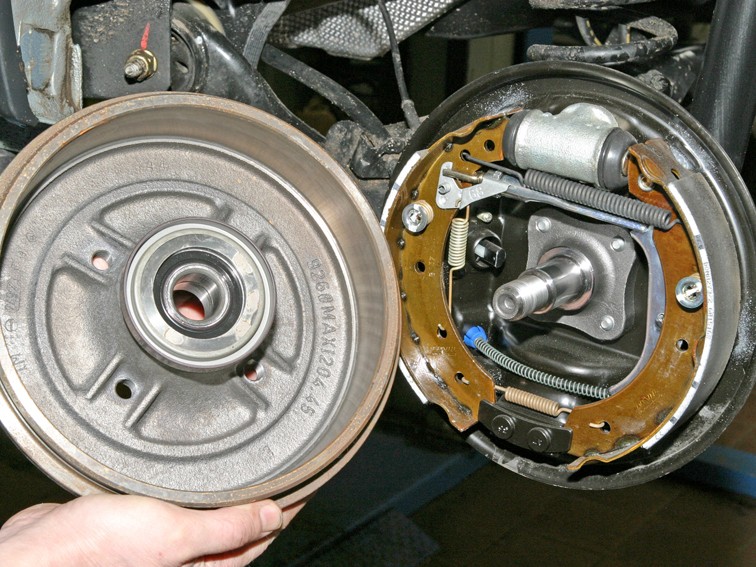

Снимаем тормозной барабан в сборе с подшипником.

Внимание! Не нажимайте педаль тормоза после снятия тормозного барабана, так как поршни могут полностью выйти из колесного цилиндра.

Очищаем детали тормозного механизма от загрязнений.

Внимание! Для очистки деталей тормозного механизма запрещается применять бензин и дизельное топливо.

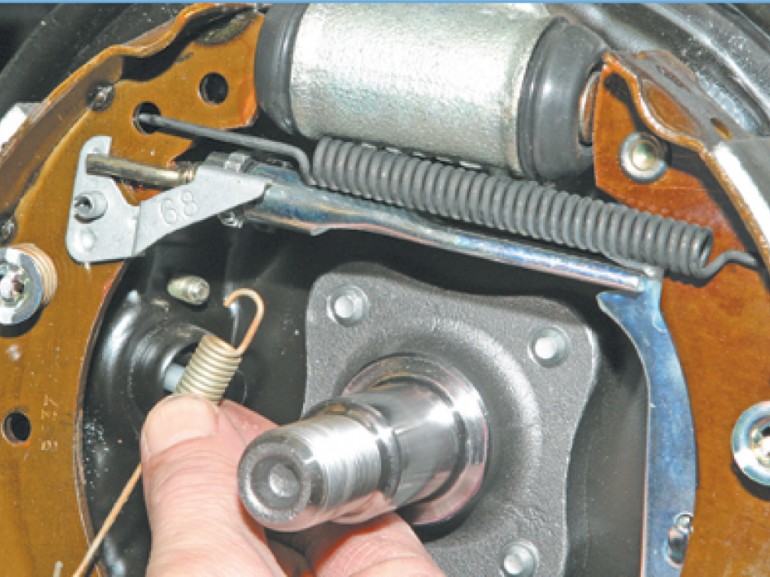

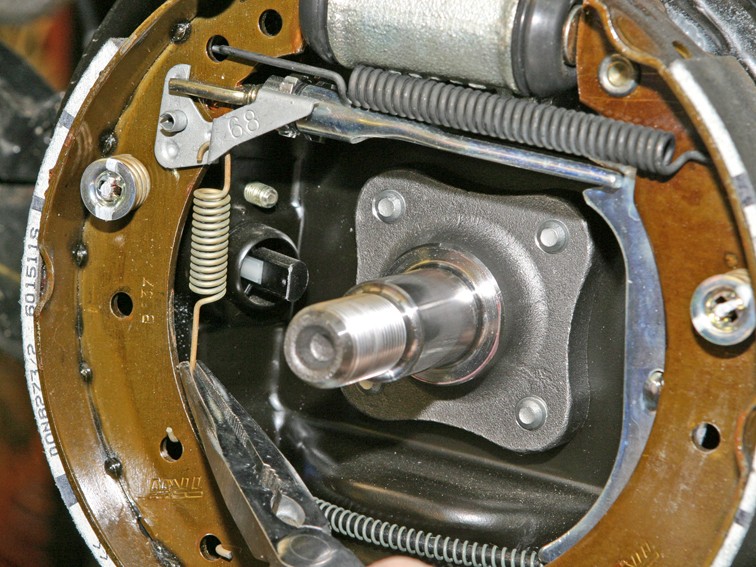

Пассатижами отсоединяем нижний конец пружины регулятора зазоров от передней колодки…

…и снимаем пружину.

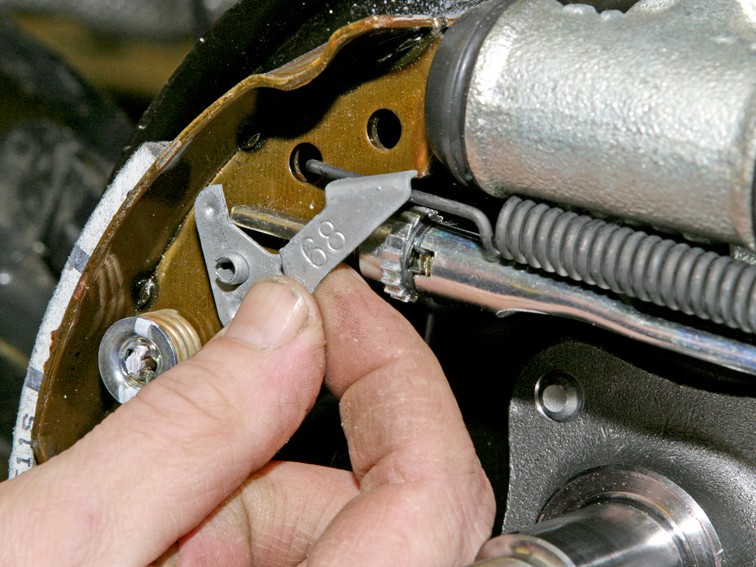

Снимаем рычаг регулятора зазоров.

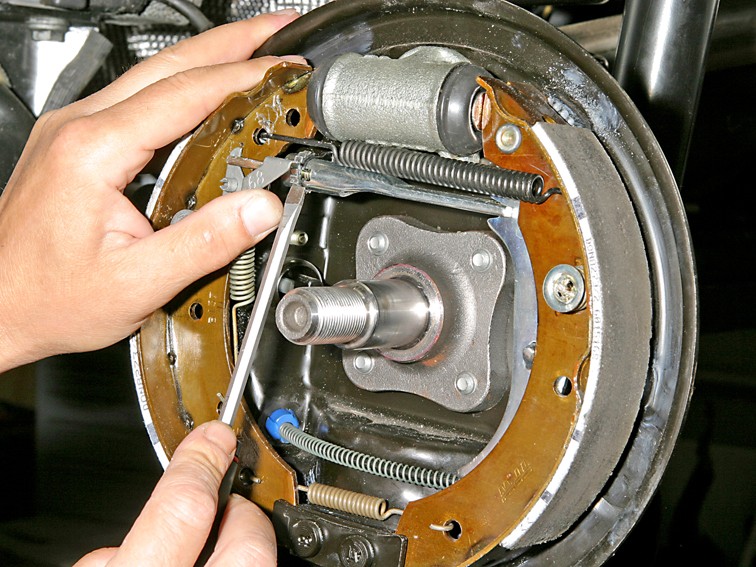

Поддев отверткой, выводим из зацепления с задней колодкой крючок верхней стяжной пружины и снимаем пружину.

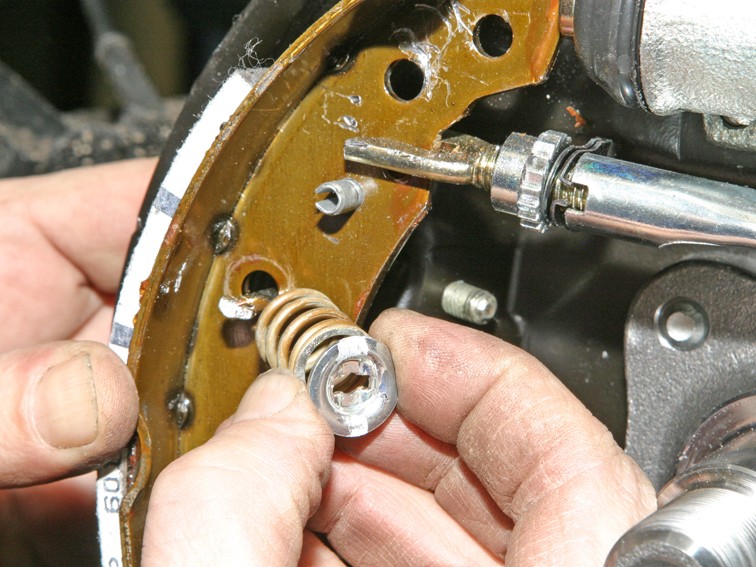

Пассатижами поворачиваем чашку пружины опорной стойки колодки до совмещения паза в чашке с хвостовиком стойки.

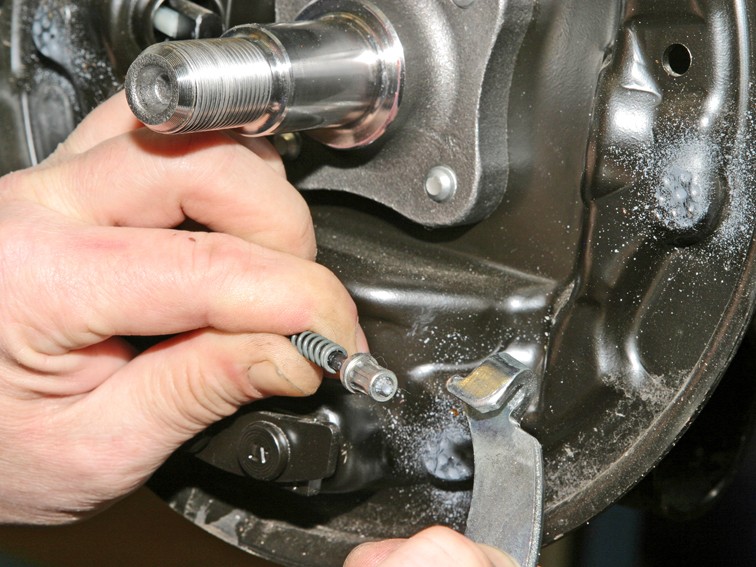

Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма.

Аналогично снимаем опорную стойку задней колодки.

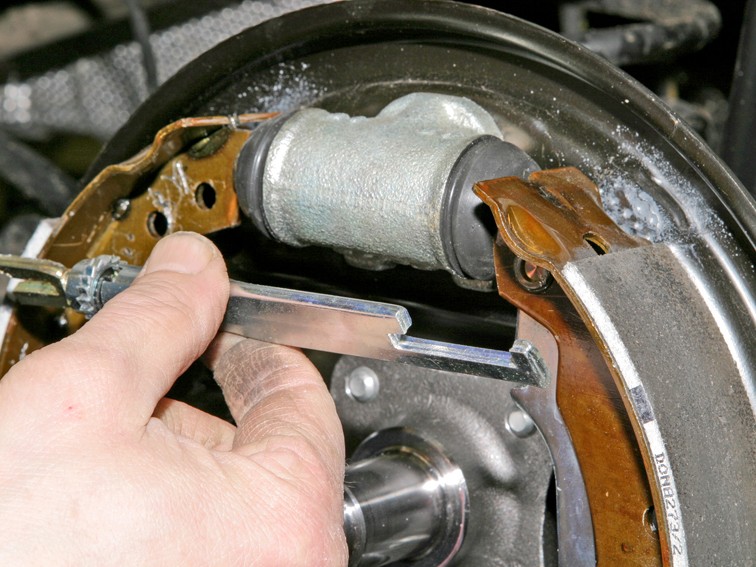

Отводим верхний конец передней колодки от рабочего цилиндра и вынимаем распорную планку.

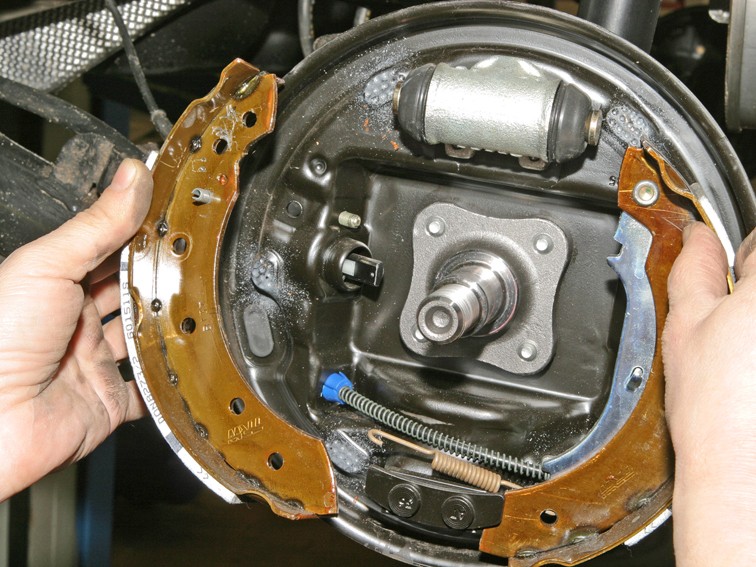

Отцепив нижнюю стяжную пружину, снимаем переднюю тормозную колодку.

Снимаем нижнюю стяжную пружину.

Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки и снимаем колодку.

Проверяем техническое состояние деталей и очищаем их.

Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и наносим на резьбу тонкий слой пластичной смазки. Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности. После монтажа колодок устанавливаем механизм автоматической регулировки зазора в исходное состояние. Для этого нужно, изменяя длину распорной планки, выставить расстояние между наружными поверхностями накладок передней и задней колодок 202,45 ± 0,25 мм.

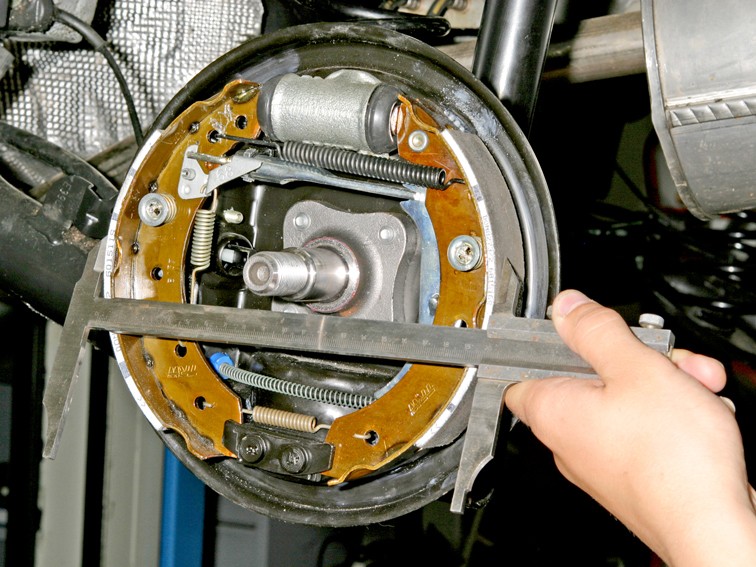

Штангенциркулем измеряем расстояние между наружными поверхностями накладок передней и задней колодок.

Для изменения длины распорной планки отводим рычаг регулятора от храповой гайки резьбового наконечника планки и отверткой вращаем гайку (резьба левая).

Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок. Гайку крепления подшипника ступицы колеса заменяем новой и затягиваем предписанным моментом. Аналогично заменяем колодки тормозного механизма правого колеса (резьба на наконечнике распорной планки и храповой гайке — правая).

Затем несколько раз нажимаем педаль тормоза, чтобы отрегулировать положение тормозных колодок. При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами. Педаль нажимаем до тех пор, пока щелчки не прекратятся. При необходимости подтягиваем тросы стояночного тормоза. Проверяем легкость вращения колес при полностью опущенном рычаге стояночного тормоза.

Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.
