Замена ламп заднего фонаря Hyundai Santa Fe CM 2006-2012

Инструменты:

• Ключ трещоточный
• Удлинитель торцевых головок
• Торцевая головка 10 мм
• Плоская отвертка малая

Детали и расходники:

• Лампа стоп-сигнала (тип лампы P21 21 Вт.) (18644-21058L) - 2 шт.
• Лампа заднего габаритного огня (тип лампы 5W 5 Вт.) (18644-21058N) - 2 шт.
• Лампа указателя заднего поворота (тип лампы PY21W 21 Вт.) (18642-21007N) - 2 шт.
• Лампа бокового габаритного огня (тип лампы W5W 5 Вт.) (18643-10009-N) - 2 шт.
• Лампа света заднего хода (тип лампы W16W 16 Вт.) (18643-18004N) - 2 шт.

Примечание:

В этой статье показано как заменить задние лампы Санта Фе 2.

Чтобы заменить лампы Хендай Санта Фе в наружной секции заднего фонаря, выполните следующее:

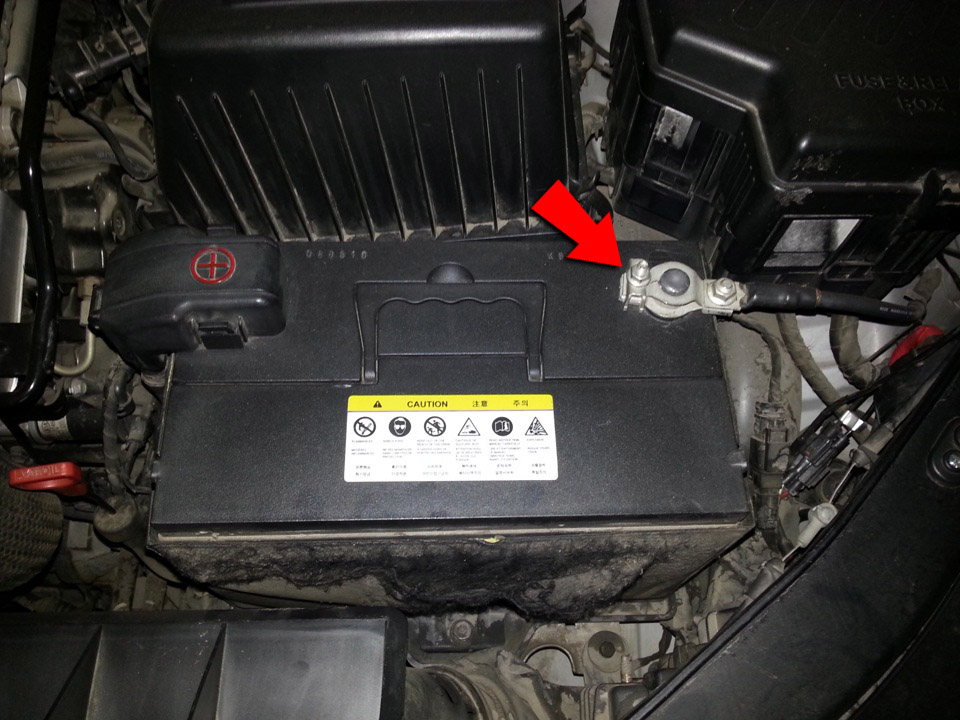

1. Отключите клемму "минус" от аккумулятора.

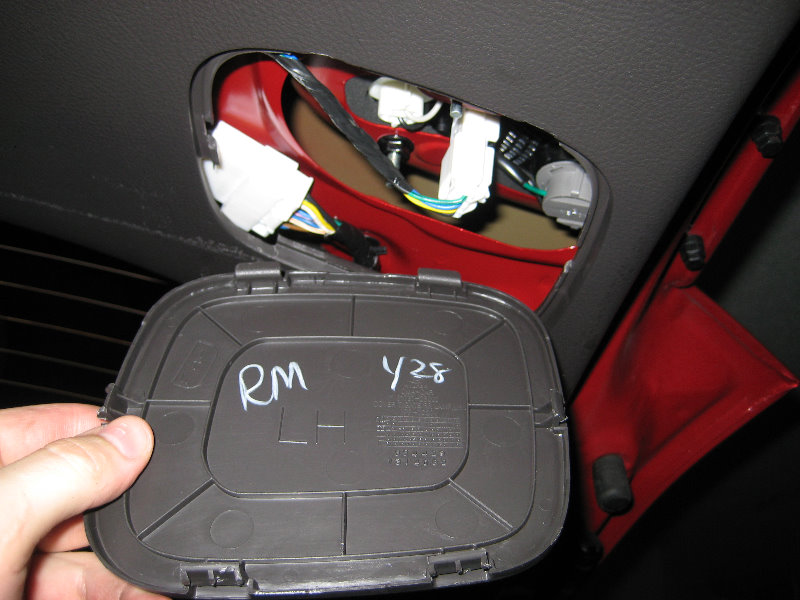

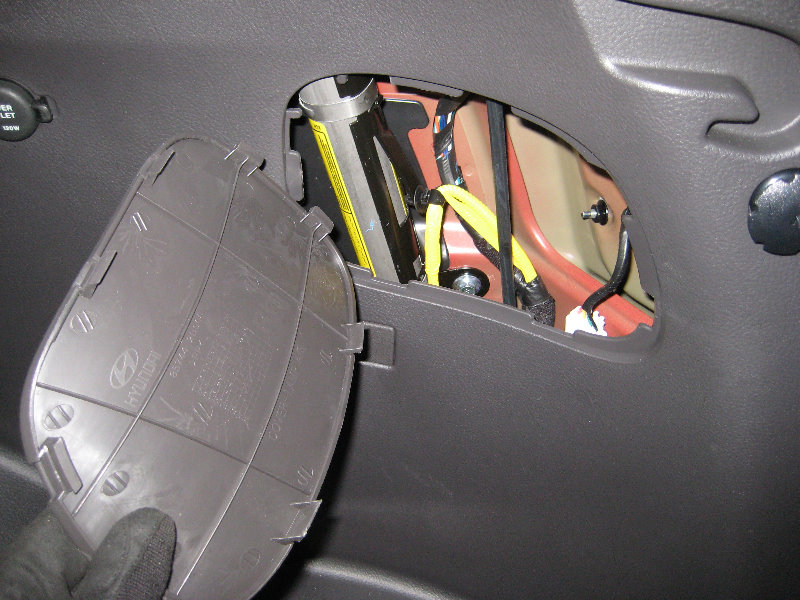

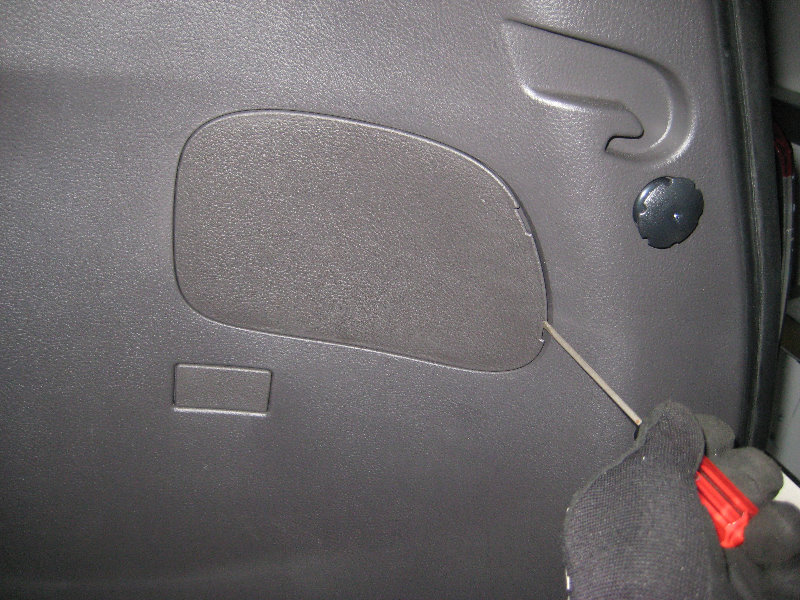

2. Откройте багажник и подденьте плоской отверткой крышку заднего фонаря (поддевать лучше монтажной лопаткой, чтобы не поцарапать пластик).

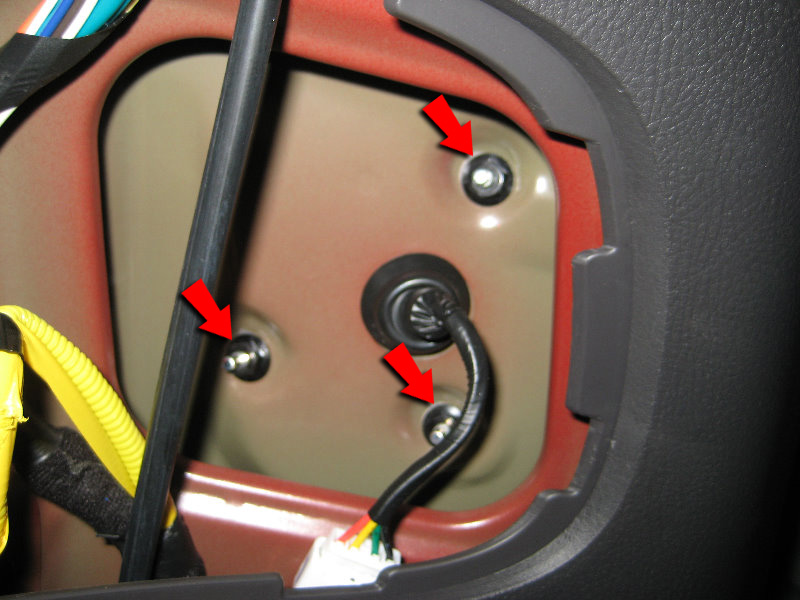

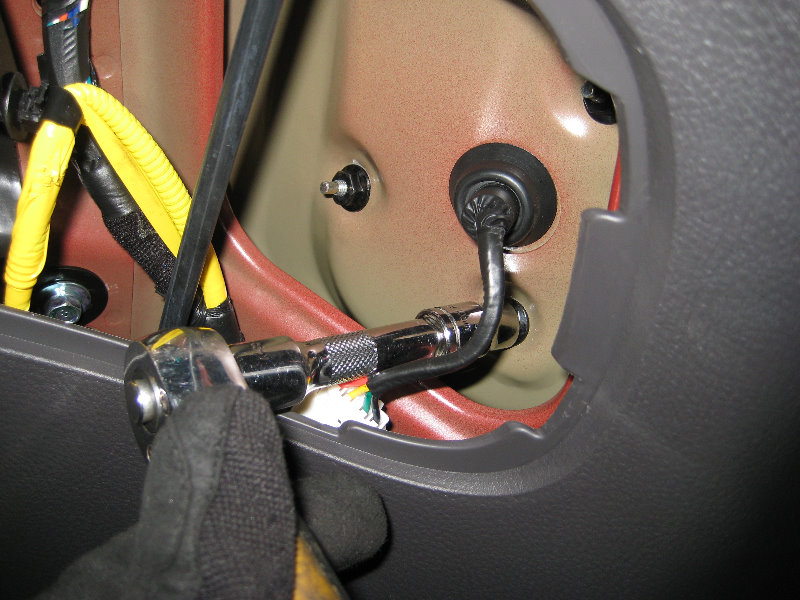

3. Открутите три гайки крепления заднего фонаря.

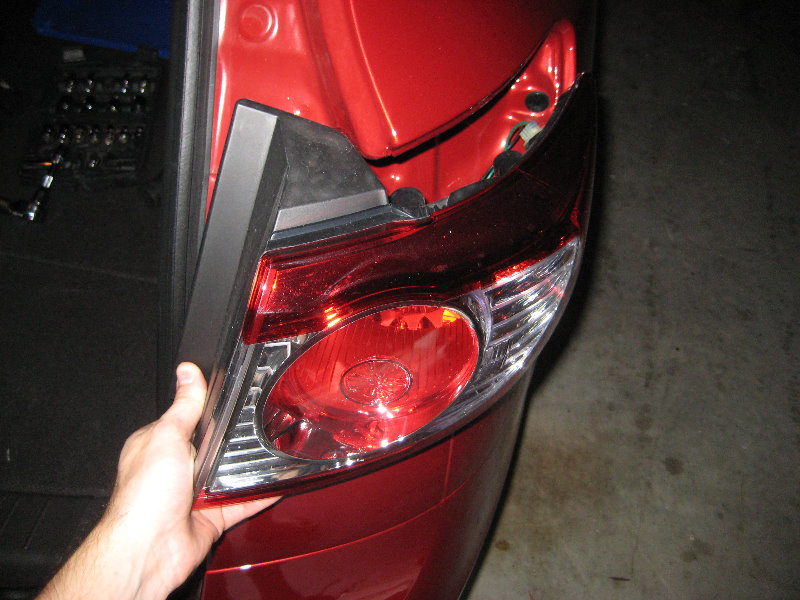

4. Снимите задний фонарь.

Задняя фара Санта Фе.

Замена лампы стоп-сигнала:

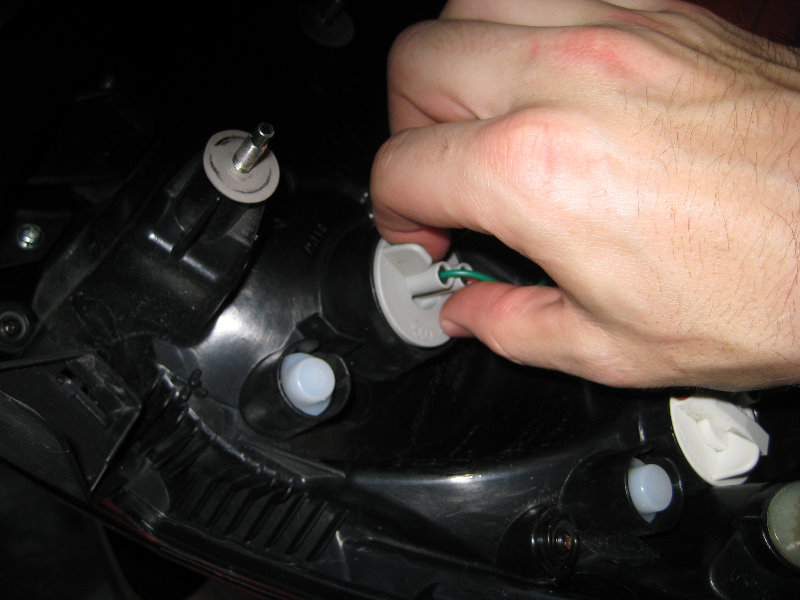

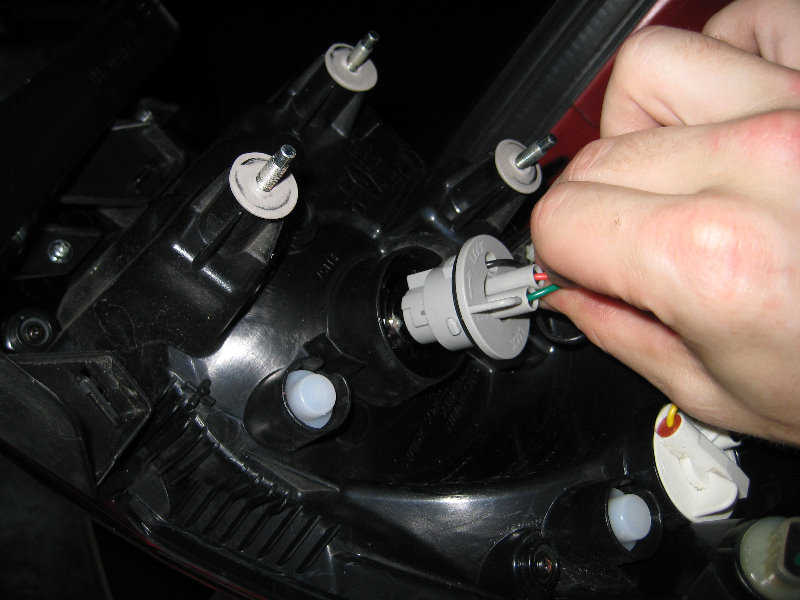

1. Поверните патрон лампы стоп-сигнала против часовой стрелки.

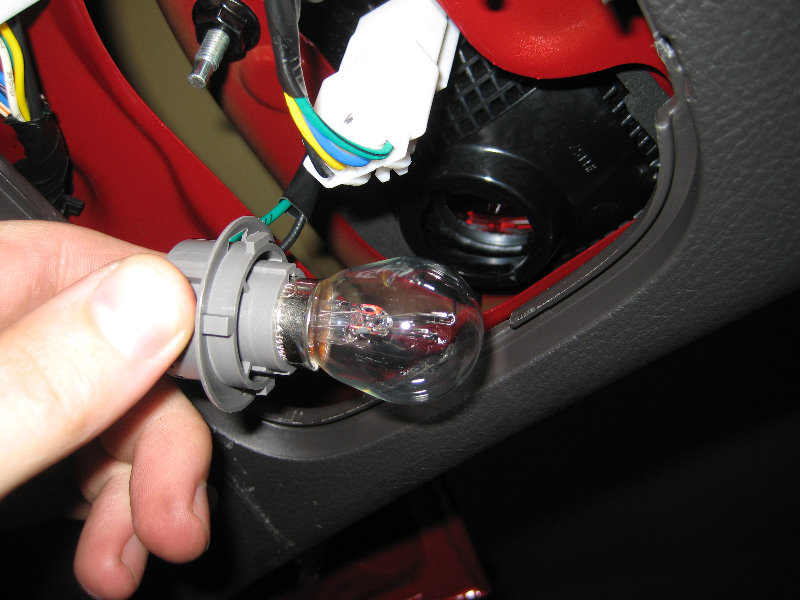

2. Вытащите из фонаря патрон с лампой стоп-сигнала.

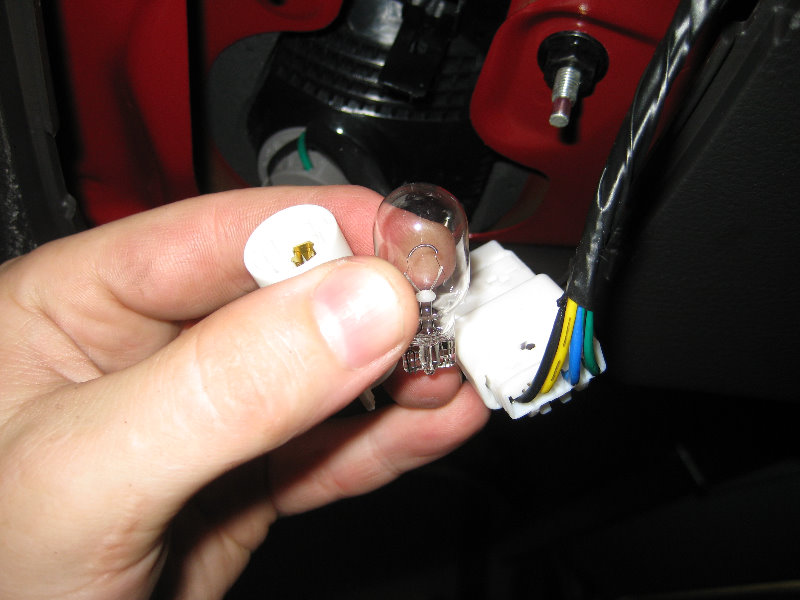

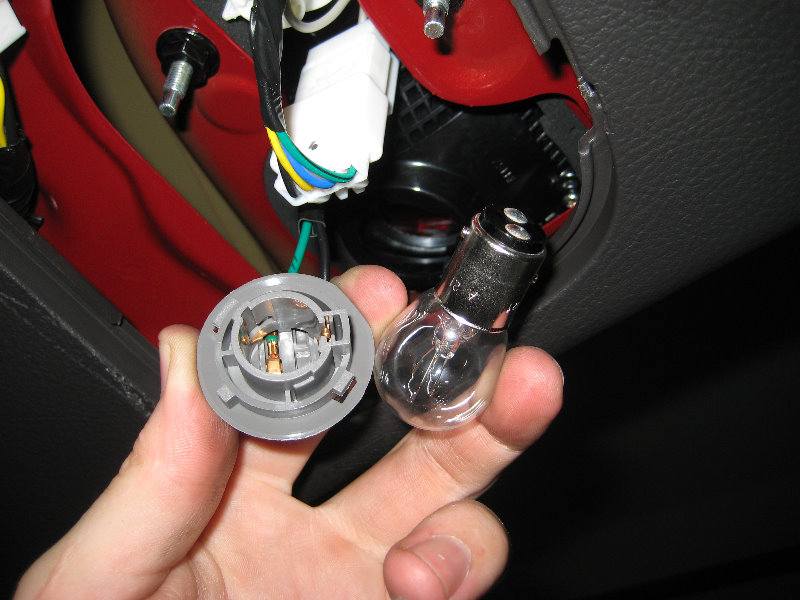

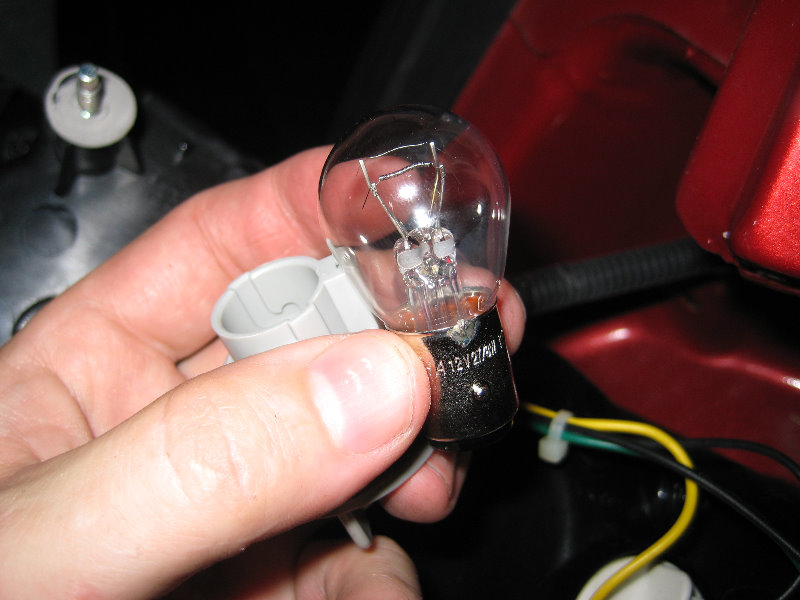

3. Надавите и поверните лампу против часовой стрелки, чтобы извлечь ее из патрона.

4. Установите лампу в порядке, обратном снятию.

Замена лампы заднего указателя поворота:

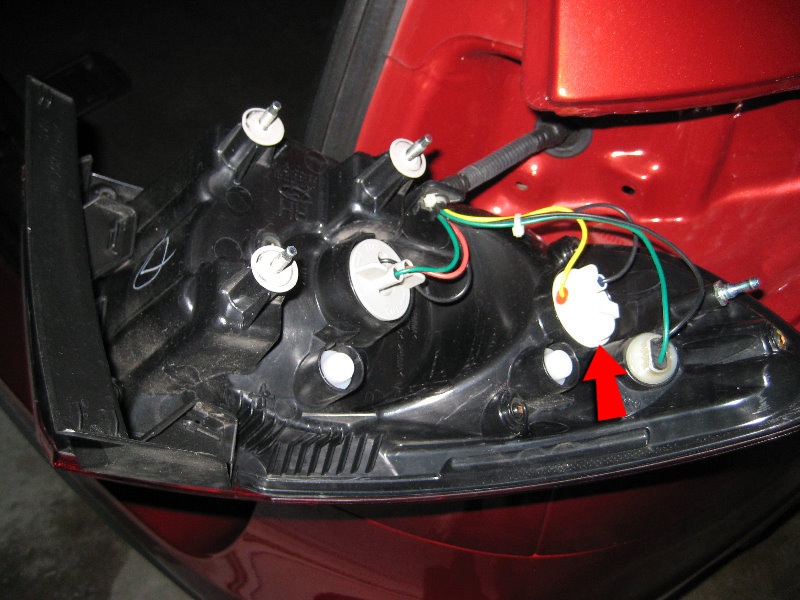

1. Поверните патрон лампы указателя поворота и извлеките патрон с лампой из фонаря.

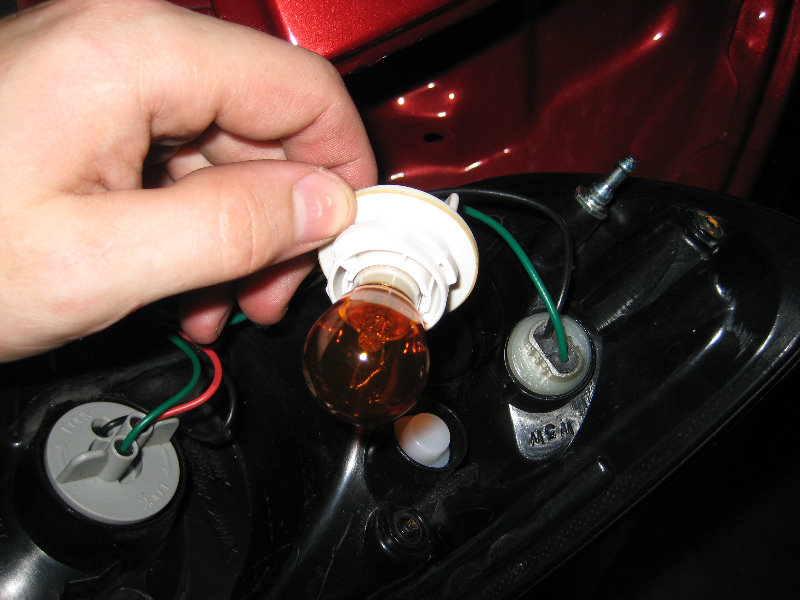

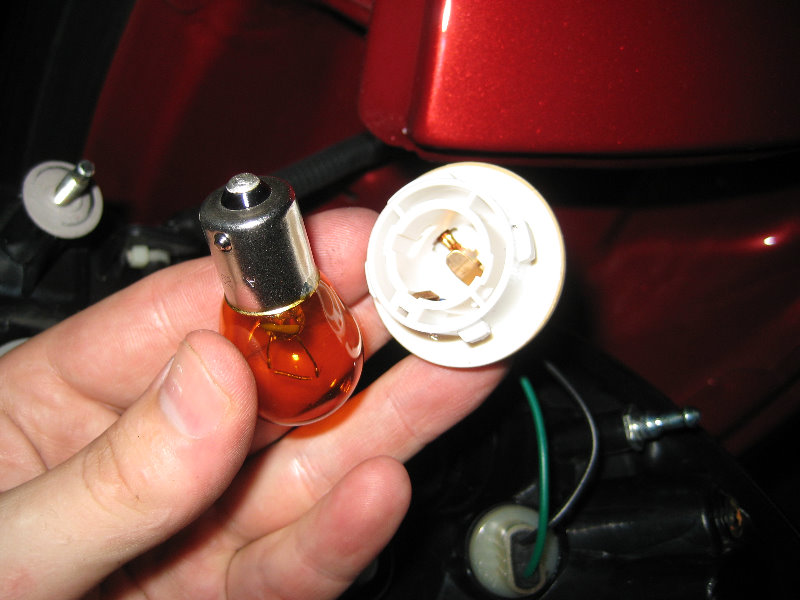

2. Надавите на лампу указателя поворота, поверните ее против часовой стрелки и извлеките из патрона.

3. Установите лампу в порядке, обратном снятию.

Замена заднего бокового габаритного огня:

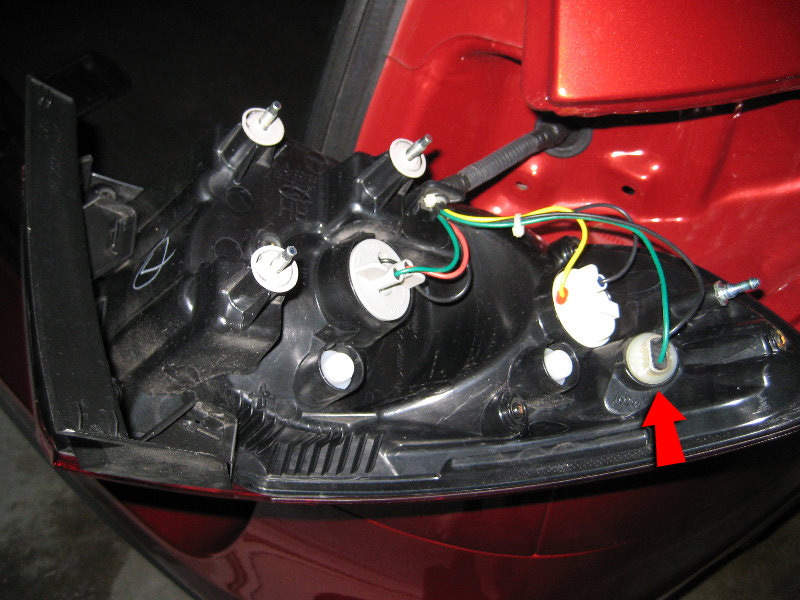

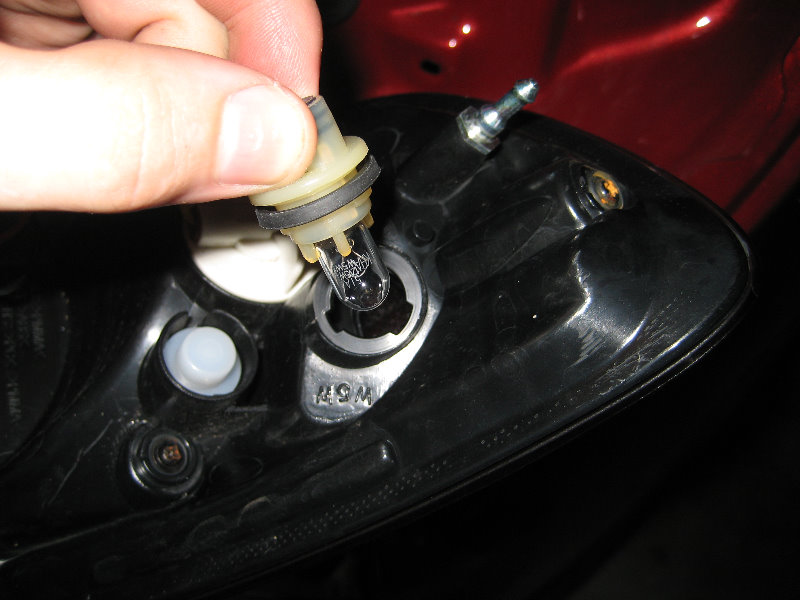

1. Поверните патрон лампы бокового габаритного огня против часовой стрелки и извлеките патрон с лампой из фонаря.

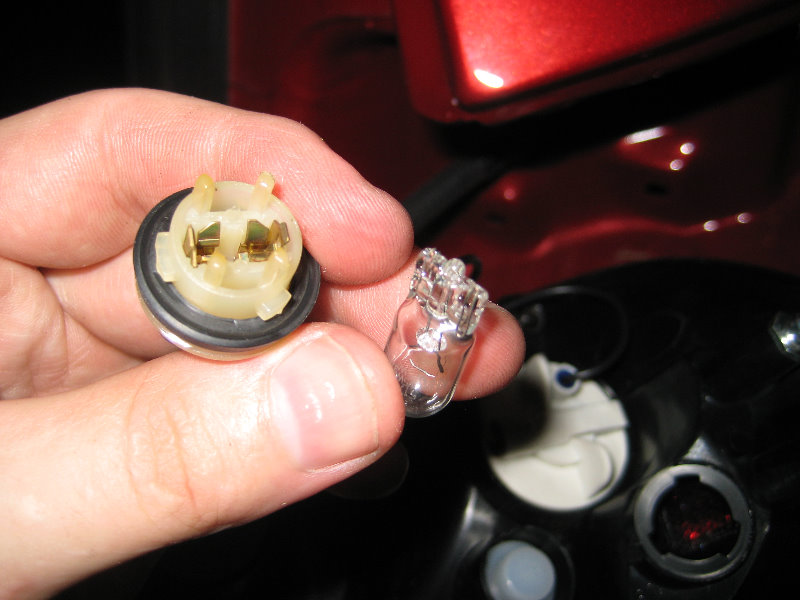

2. Извлеките лампу боковых габаритов из патрона.

3. Установите лампу в порядке, обратном снятию.

4. Установите фонарь задний на Санта Фе в порядке, обратном снятию.

Для замены внутренней секции заднего фонаря, выполните следующее:

1. Отсоедините клемму "минус" от аккумулятора.

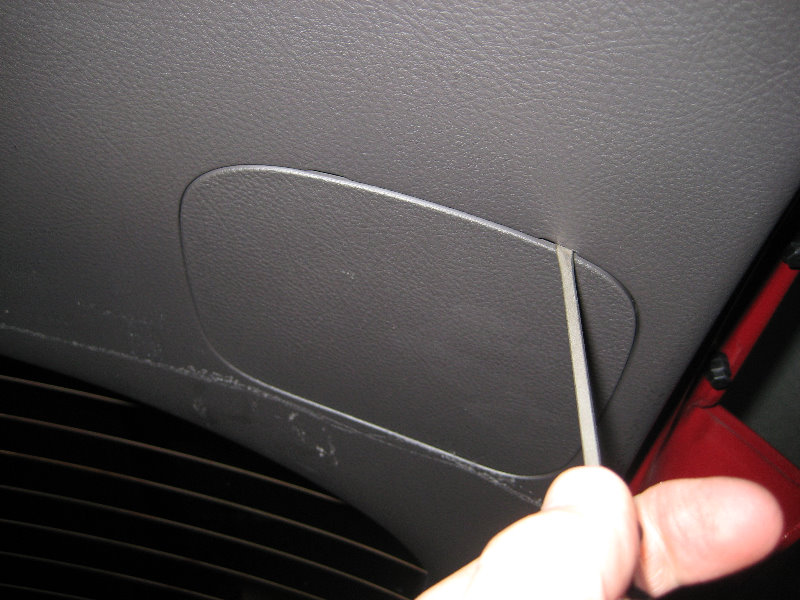

2. Подденьте край крышки и снимите крышку с нижней облицовки задка двери.

Замена лампы заднего габаритного огня:

1. Поверните патрон заднего габаритного огня против часовой стрелки и извлеките патрон с лампой.

2. Надавите на лампу габаритного огня и поверните лампу против часовой стрелки, чтобы извлечь ее из патрона.

3. Установите лампу в порядке, обратном снятию.

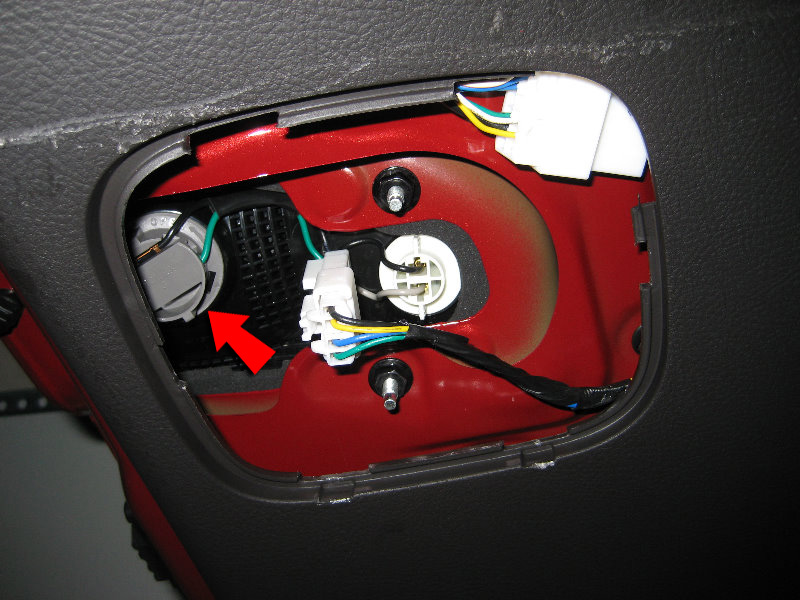

Замена лампы света заднего хода:

1. Поверните патрон с лампой против часовой стрелки.

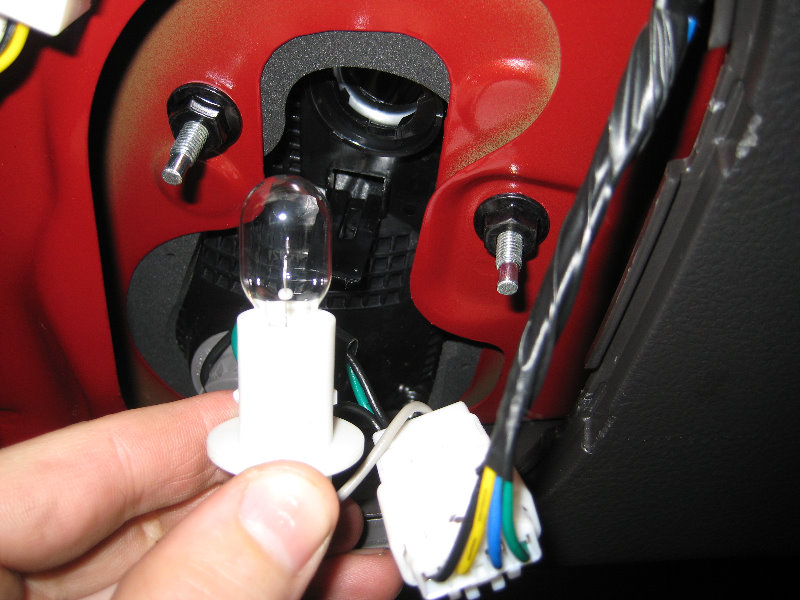

2. Извлеките лампу света заднего хода из патрона.

3. Установить лампу и все снятые детали в порядке, обратном снятию.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
