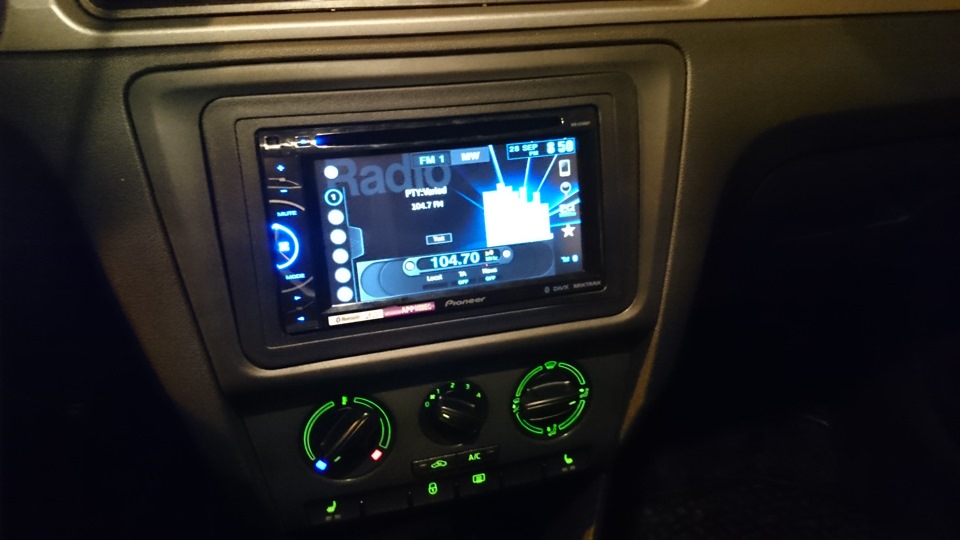

Замена магнитолы на Skoda Rapid.

Инструмент:

• Набор ключей Torx

Детали и расходники:

• Пластиковая переходная рамка
• Новая магнитола

Замена магнитолы на Шкода Рапид

1. Панель снимаем пластиковой картой.

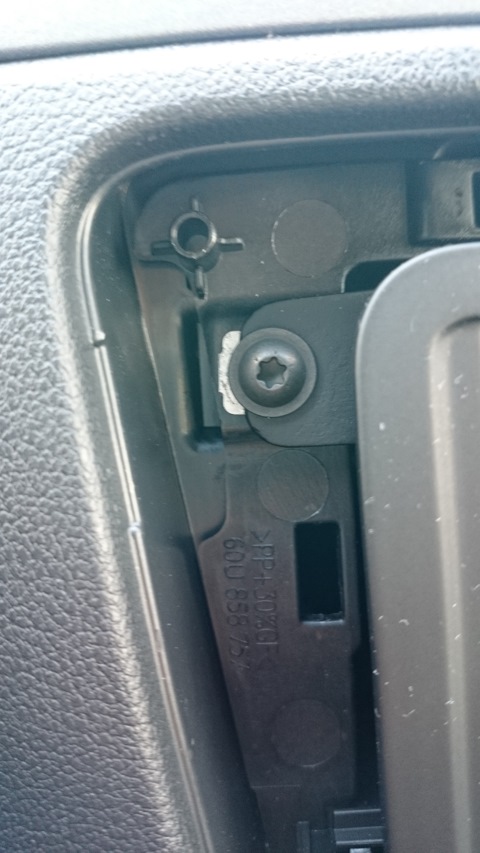

2. Звездочкой T15 откручиваем 4 болта, на которых держится заглушка.

3. Откручиваем и вынимаем заглушку.

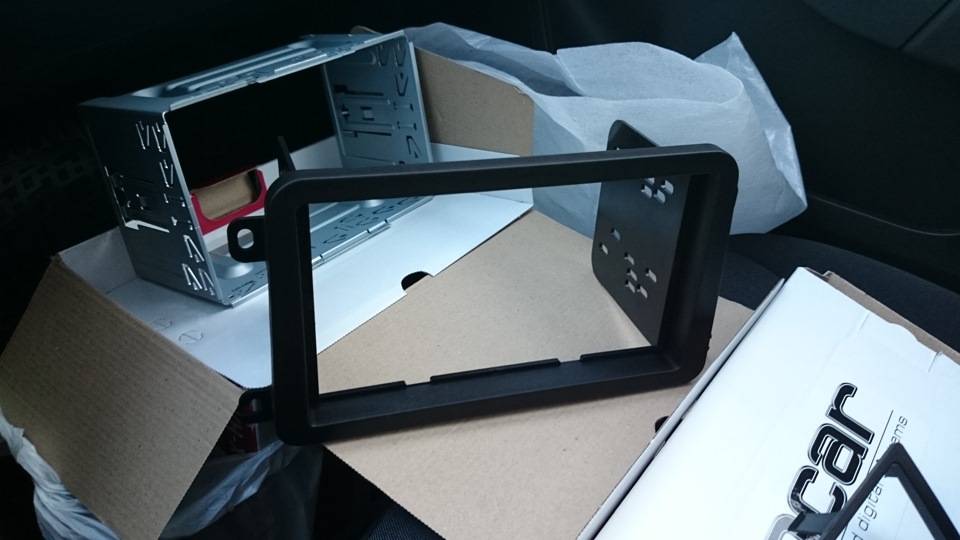

4. Магнитола нештатная, поэтому понадобится еще переходная рамка.

5. Собираем рамку (два уха крепятся к лицевой рамке), затем прикручиваем магнитолу.

Примечание:

Предварительно надо вынуть магнитолу из той рамки, в которой она идет в заводской коробке. И заводскую лицевую рамку также надо снять с магнитолы.

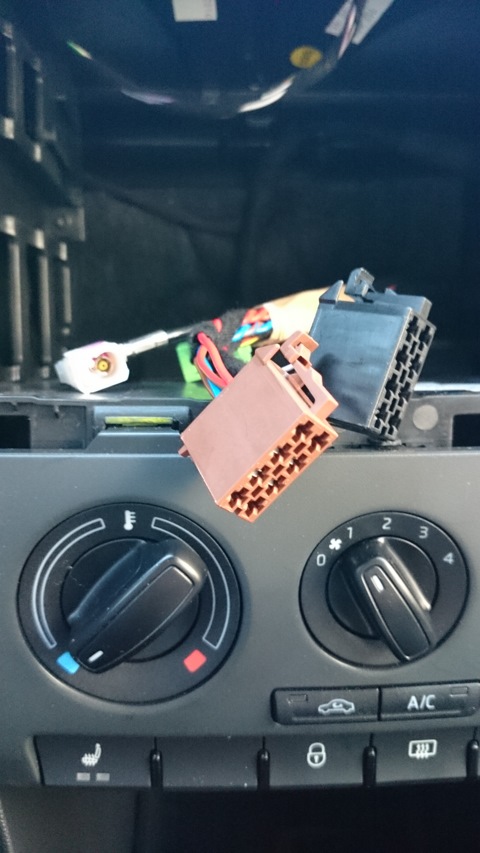

6. Переходим к соединениям. Два штекера просто втыкаем: коричневый и черный.

Примечание:

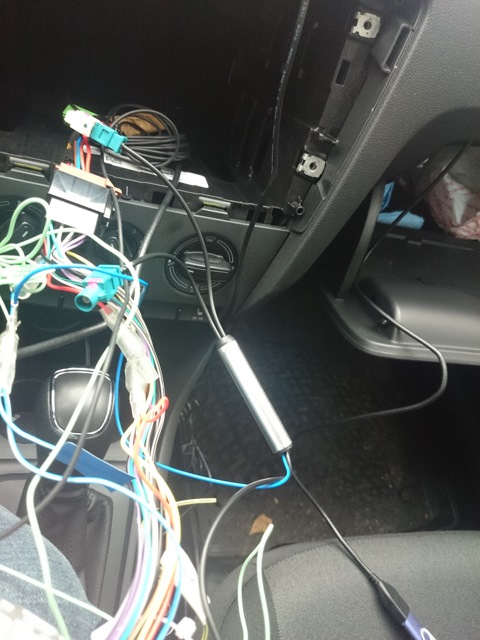

А вот с антенной надо иметь переходник — так как у Рапида не стандартный разъем. Переходник должен быть с проводом для питания, так как антенна в Рапиде активная (требует питания). Обычно у таких переходников имеется серебристый "конденсатор".

7. Нужно поменять местами желтый и красный провода в подводке к магнитоле, иначе все настройки будут стираться после выключения зажигания.

Примечание:

Зажигание выключается полностью, когда ключ вынут. Цвет подсветки меняется на любой.
