Замена масла АКПП Мазда 3 ВК, BL, ВM

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
1 - 3 часа
Автосервисы рядом

Инструменты:

  • Отвертка плоская большая
  • Вороток под торцевую головку
  • Ключ трещоточный
  • Шестигранный ключ 8 мм
  • Торцевая головка 10 мм
  • Торцевая головка 19 мм
  • Гаечный ключ накидной прямой 14 мм
  • Нож канцелярский

Детали и расходники:

  • Емкость для слития старого масла
  • Воронка
  • Ветошь
  • Тканевые перчатки
  • Растворитель или бензин для очистки поверхностей
  • Удалитель герметика

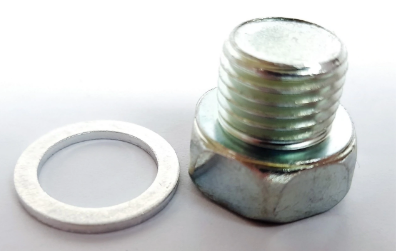

  • Пробка поддона АКПП Mazda HE03-10-404
  • Прокладка сливной пробки АКПП Mazda 99564-1400
  • Герметик Mazda — TB12-27-C00
  • Фильтр АКПП Mazda (ВK/BL) — FNC1-21-500A
  • Фильтр АКПП Mazda (ВM) — FZ01-21-500
  • Прокладка фильтра АКПП Mazda — 99541-02206
  • Масло Mazda ATF M-V — 0000-77-112E-01
  • Масло Mazda Original Oil ATF FZ — 8300-77-246

Когда заменять масло АКПП Мазда 3?

Завод-изготовитель установил, что трансмиссионная жидкость автоматической коробки передач Мазда 3 не нуждается в замене, и рассчитана на весь период  использования транспортного средства. Однако некоторые владельцы данной модели с этим не согласны и замечают, что уже к 60-75 тыс. км. пробега жидкость постепенно становится темнее и теряет свои качества.

На самом деле, ни одна жидкость не имеет возможности сохранять свои качества на протяжении долгого времени и их не потерять. Поэтому, замену масла АКПП Мазда 3 определенно нужно провести в районе 50-70 тыс. км. пробега, при этом помня, что через каждые 15 тыс. км. нужно сделать диагностику масла (1 раз в 5 лет). Если же транспорт эксплуатируется в сложных условиях, в работе с прицепом или частыми нагрузками, то интервал смены сократится в 1,5-2 раза.

Способы замены трансмиссионного масла:

  • Полная: выполняется на официальном сервисе с использованием специального для этого оборудования. Коробка передач автомобиля полностью промывается от отложений грязи, сливается отработанная старая жидкость и заменяется на новую.  Более финансово затратная процедура, но эффективная.

Замена масла АКПП Мазда 3

  • Частичная замена масла в АКПП Мазда 3: к ранее залитому старому маслу доливается только половина нового. Такой способ применяется при небольшом пробеге транспорта, когда жидкость еще сберегает свои свойства и смешивание обоих масел вполне допустимо. При хорошем состоянии масла, его цвет должен быть светлым, а запах гари —полностью отсутствовать. Если Вы заметили, что цвет стал черным и ощущается горелый запах, — вариант частичной замены исключается полностью.​

Когда обязательна только полная замена?

Если пробег автомобиля составляет более 100 тыс. км., а жидкость при этом ни разу не сменялась, то частичная замена может негативно отразится на работе коробки, вплоть до выхода ее из строя. Только полная замена жидкости и качественная промывка КП сможет хорошо очистить всю систему от различных отложений, забивающих масляные каналы, и возобновить доступ к нормальному охлаждению КП.

Со временем трансмиссионная жидкость в коробке утрачивает свои физико-химические свойства, постепенно накапливая продукты горения и трения. Поэтому и необходима полная выкачка старой жидкости, а не частичная.

Какое масло заливать в АКПП Мазда 3?

Для моделей Мазда 3 ВК (2003 — 2009) и Мазда 3 BL (2009 — 2013), завод-изготовитель использует оригинальное масло MAZDA ATF M-V.

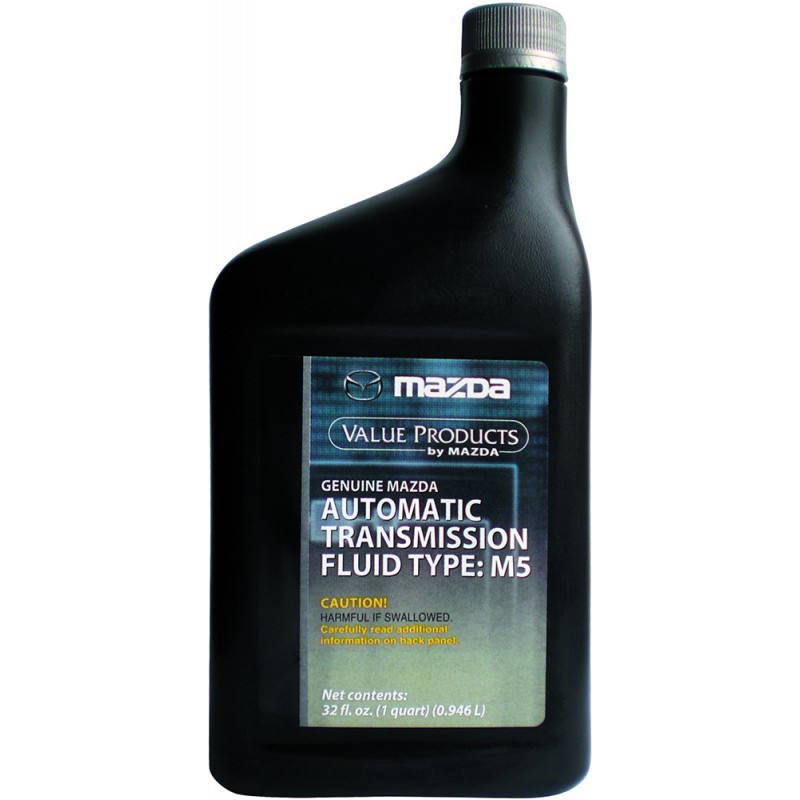

Оригинальное масло MAZDA ATF M-V

Для модели Мазда 3 BM (2013 — 2019), завод-изготовитель рекомендует использовать оригинальное масло MAZDA Original Oil ATF FZ, которое производится специально для автоматических КП типа SKYACTIVE-DRIVE.

Mazda Original Oil ATF FZ — 8300-77-246

Энергосберегающие характеристики этого масла содействуют снижению употребления топлива во время использования транспорта и надежной работе при разных нагрузках в большом диапазоне наружных температур.

Смешивать масла разных типов и производителей категорически запрещено!Поскольку во время самостоятельной замены невозможно полностью слить из КП всю жидкость, свежее масло обязательно перемешается со старым. Это может привести к выпадению осадка, сворачиванию самого масла и присадок, что, в свою очередь, может вывести из строя коробку.

Коробка передач типа Скайактив —  довольно непростой агрегат, и подобрать соответствующую альтернативу фирменному маслу будет очень сложно. Также такая коробка довольно трудная в ремонте и неподходящий выбор трансмиссионной жидкости может понести за собой не маленькие финансовые затраты. Поэтому, лучше все же не экономить и менять масло на оригинальное.

Примечание:

Периодически проверяйте уровень и качество жидкости в АКПП, и вовремя принимайте решение о необходимости её замены.

Несмотря на возможность проводить замену самостоятельно, также  обращайтесь и на квалифицированные станции обслуживания. Там проводят полную промывку и замену трансмиссионного масла профессиональными аппаратами, после чего коробка передач послужит намного дольше и без поломок.

Автомобилисты проделывают процедуру замены по 2-3 раза подряд, через каждые 1 тыс. км. пробега. Тогда частичный метод замены, проведенный с интервалом в несколько этапов, помогает заместить около 75-90% старой жидкости, что существенно повышает эффективность работы КП.

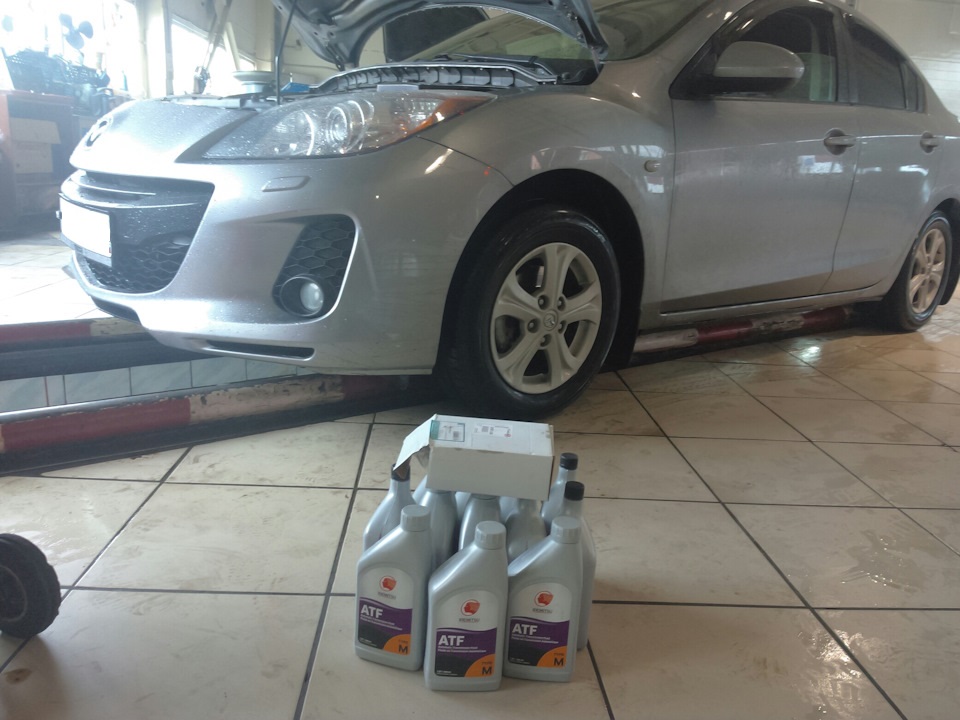

На частичную замену жидкости нужно приблизительно 4-5 л. свежего масла, а на полную — 7-12 л.

Замена масла АКПП Мазда 3 BK (1.6 л.). Порядок выполнения работ:

1. Прогрейте мотор до температуры около 70°С и проедите на авто несколько километров (это поспособствует более активному слитию отработанной жидкости из АКПП).

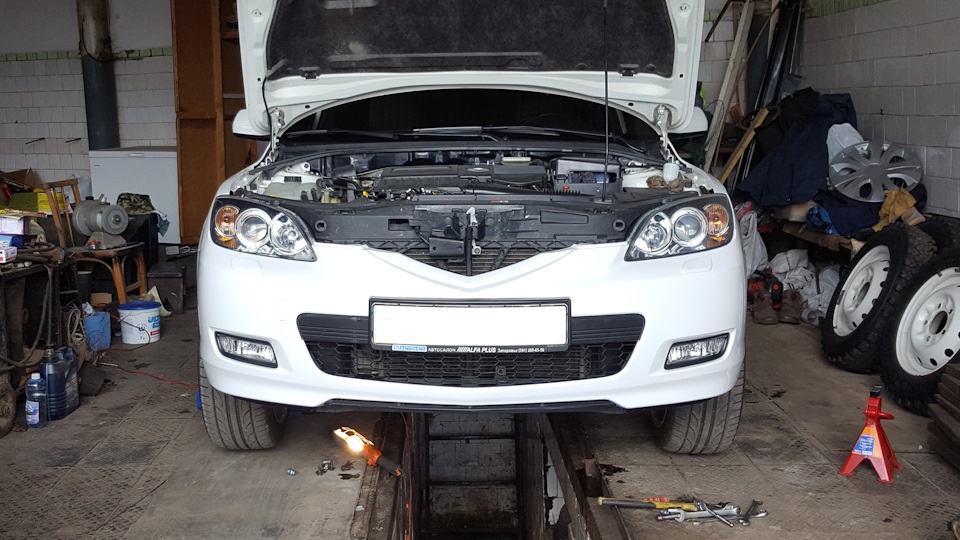

2. Поставьте машину на подъемник, яму или эстакаду. Спуститесь под автомобиль и осмотрите его днище.

Замена масла АКПП Мазда 3

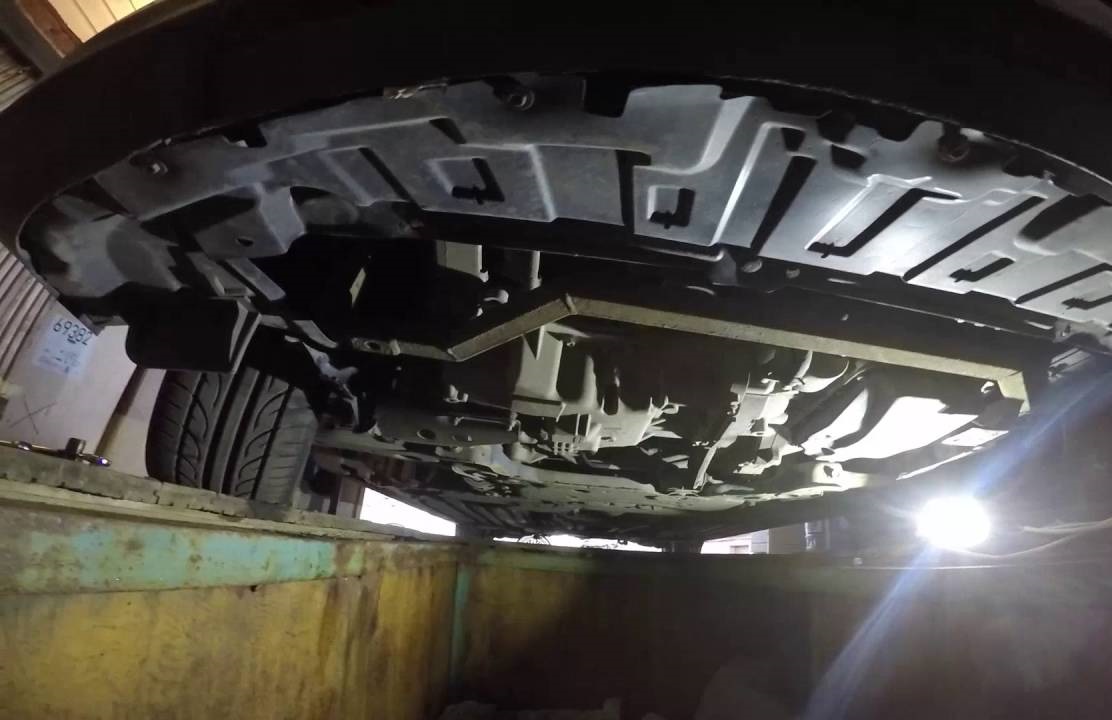

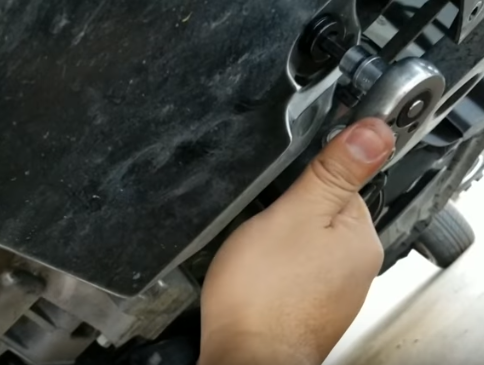

3. Головкой на 10 отверните 7 болтов крепления грязезащитного щитка моторного отсека. Плоской отверткой вытяните 2 клипсы крепления и снимите щиток.

Замена масла АКПП Мазда 3

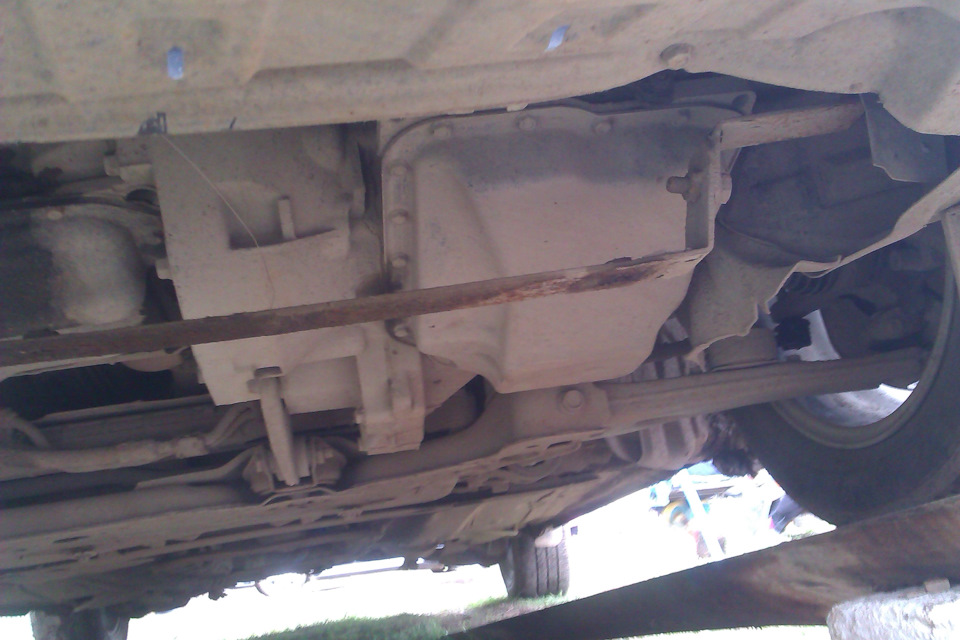

Так откроется доступ к коробке переключения передач.

Замена масла АКПП Мазда 3

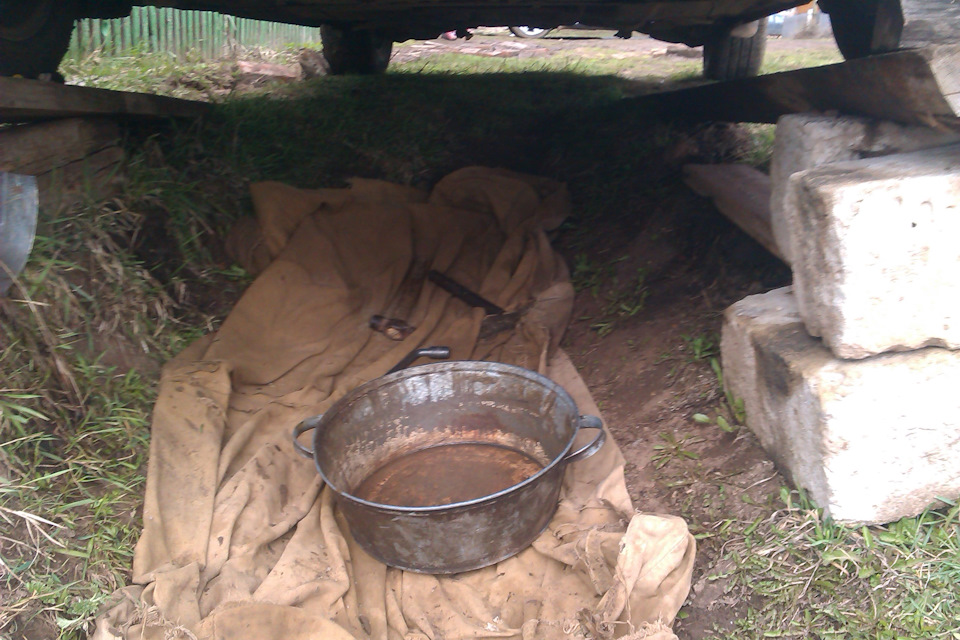

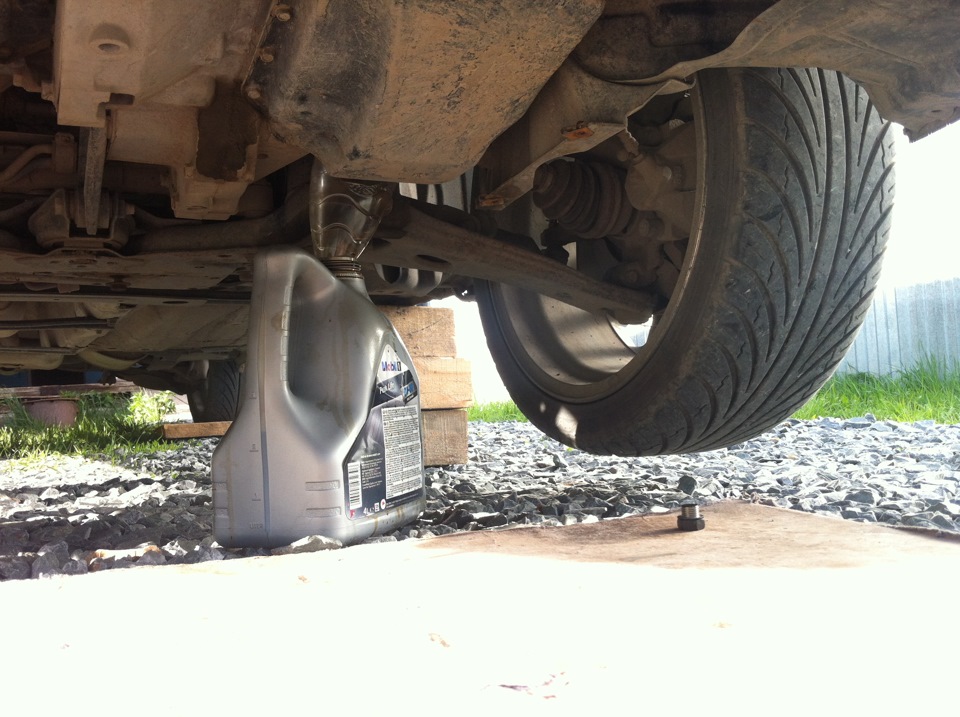

4. Установите под сливное отверстие подготовленную пустую тару емкостью не менее 7 литров.

Замена масла АКПП Мазда 3

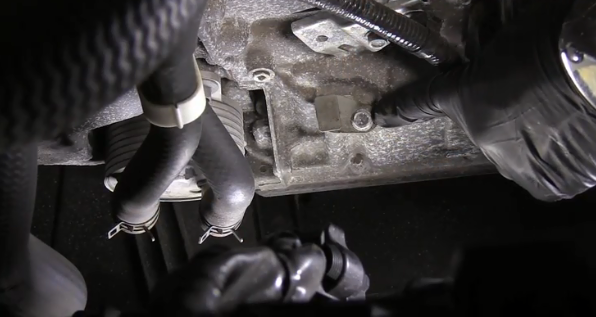

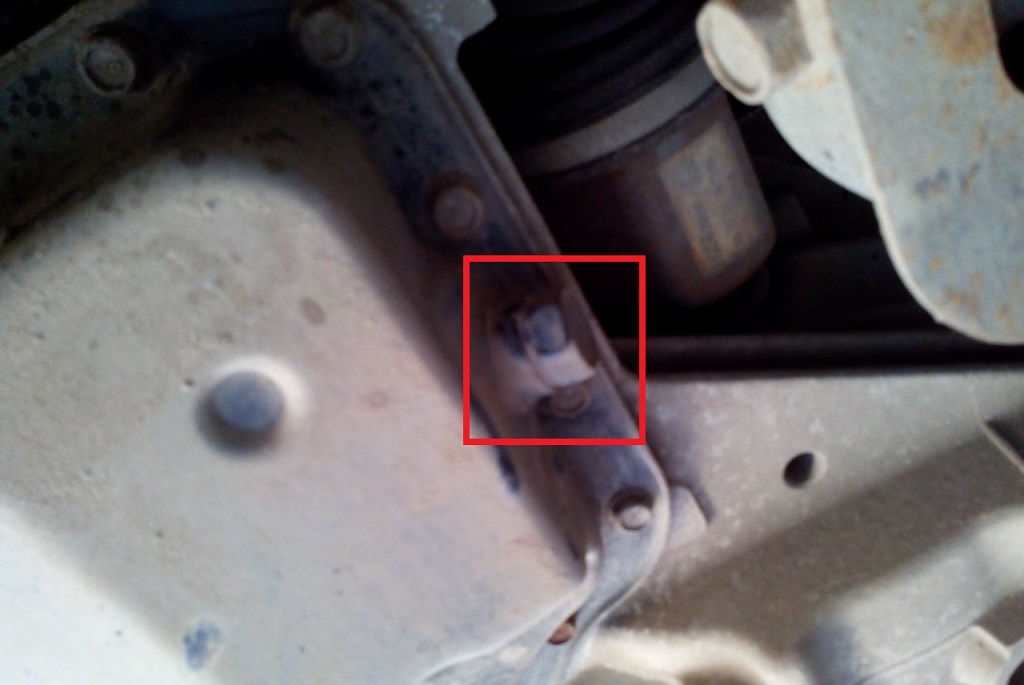

5. Гаечным ключом на 14 отверните сливную пробку картера.

Замена масла АКПП Мазда 3

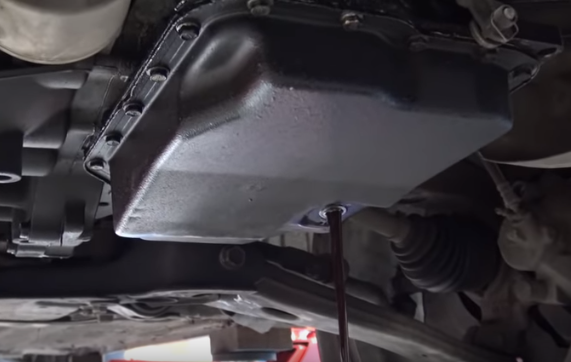

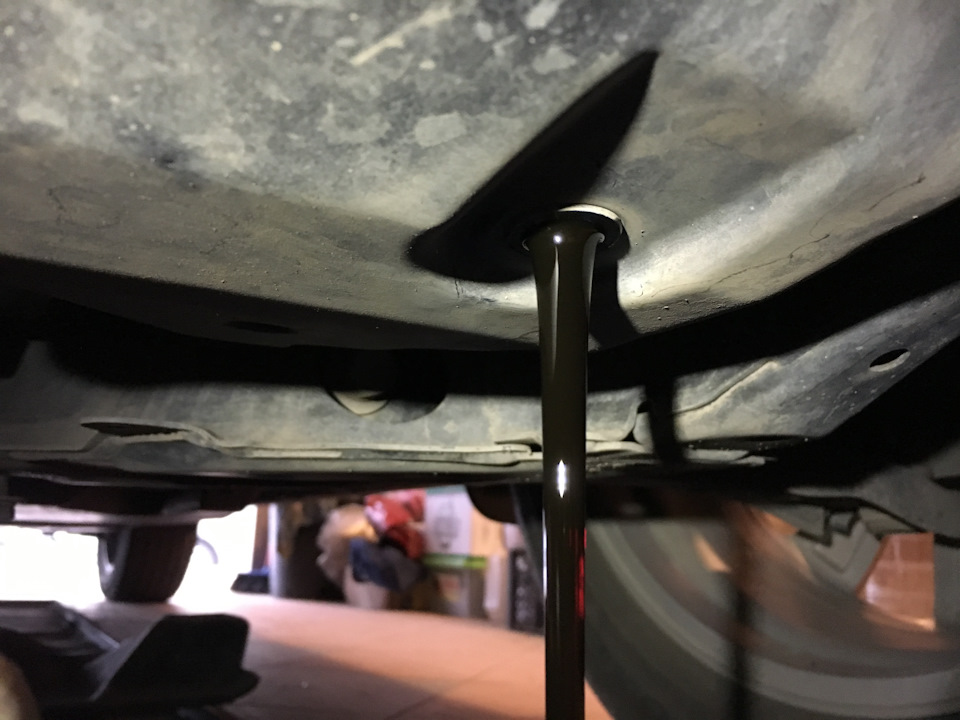

6. Дождитесь полного слития жидкости и уберите емкость в сторону.

Замена масла АКПП Мазда 3

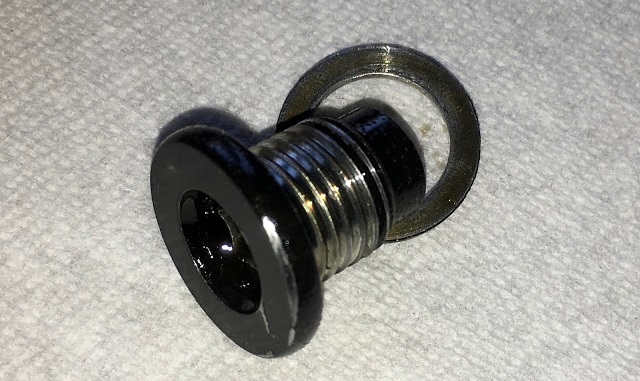

7. Очистите резьбу сливной пробки и замените ее медное кольцо.

Замена масла АКПП Мазда 3

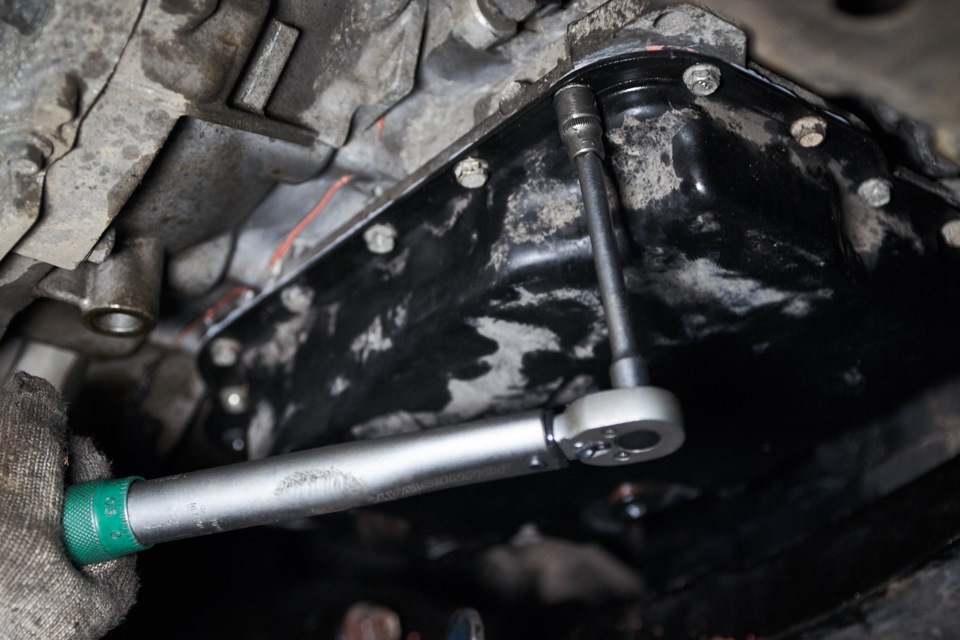

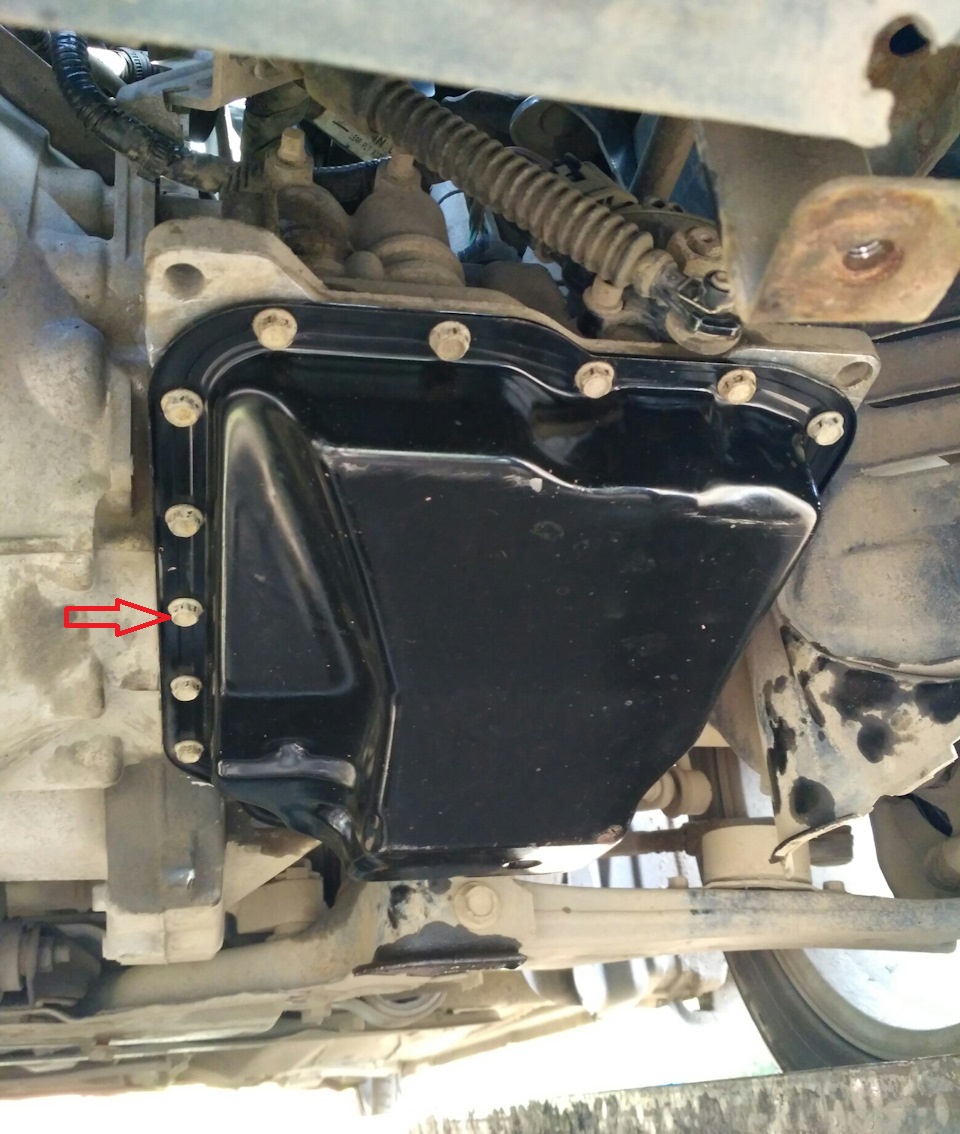

8. Головкой на 10 открутите 20 болтов крепления поддона КП.

Замена масла АКПП Мазда 3

9. Поддон также прикреплен к коробке герметиком. Возьмите острый нож или плоскую отвертку, и аккуратно подденьте поддон. Но будьте внимательны, чтобы не погнуть и не поцарапать металл.

Замена масла АКПП Мазда 3

Предупреждение:

В середине коробки все еще будет оставаться некоторое количество жидкости, и, при снятии поддона, она может на Вас политься.

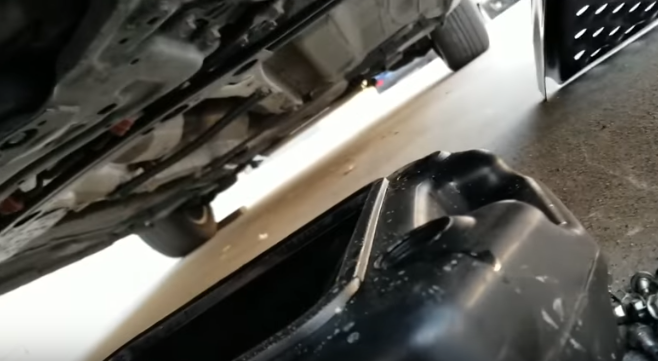

10. Отложите поддон в сторону.

Замена масла АКПП Мазда 3

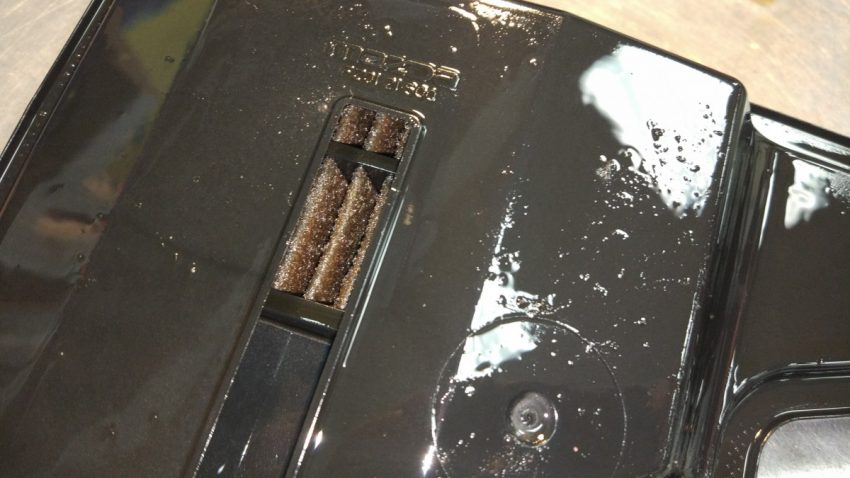

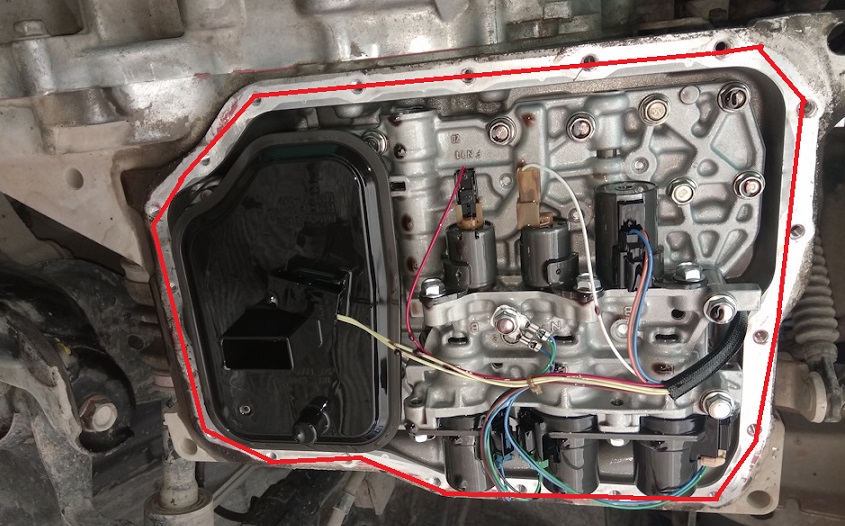

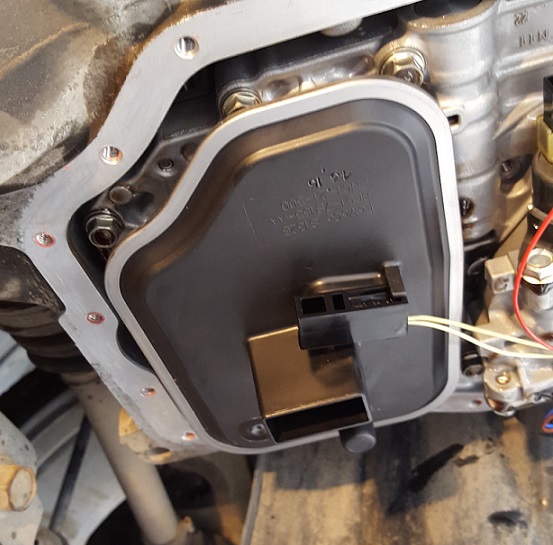

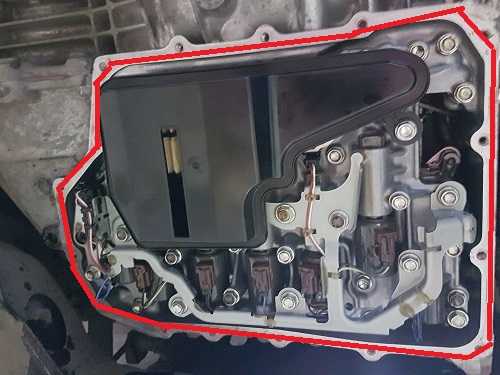

11. Между внутренними механизмами коробки и поддоном установлен фильтр.

Замена масла АКПП Мазда 3

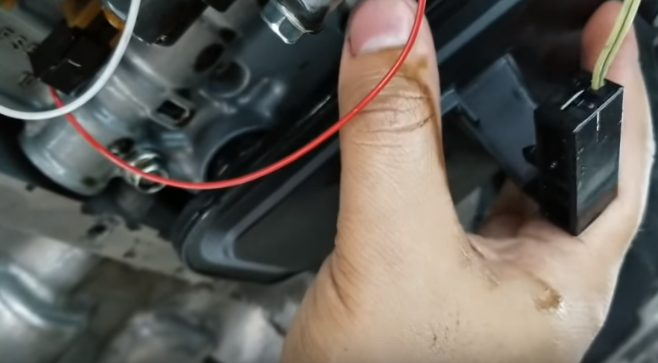

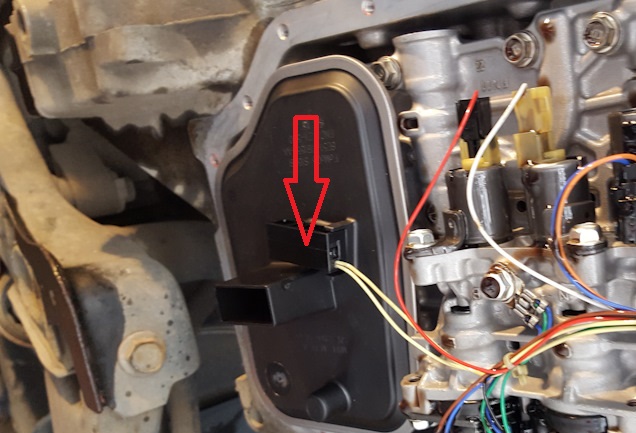

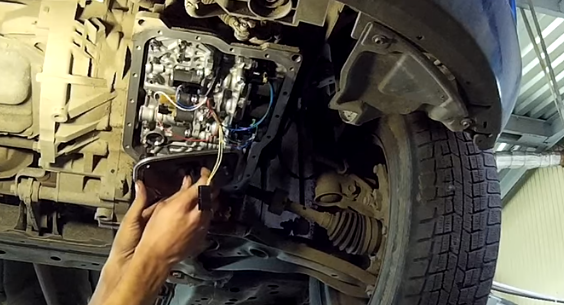

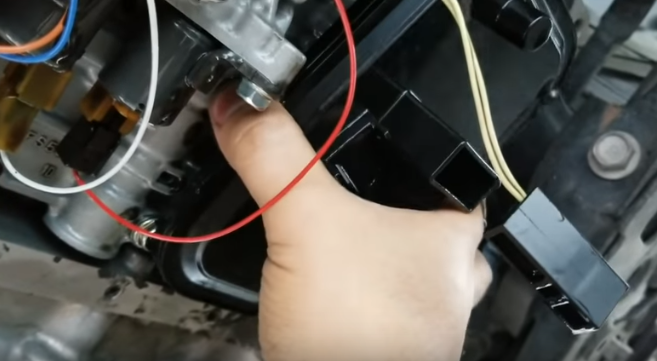

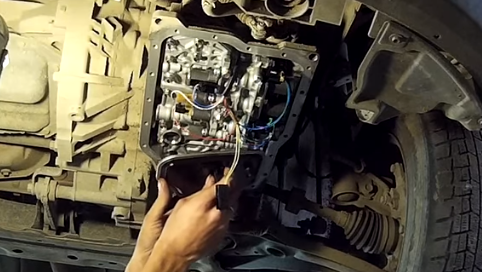

12. Отсоедините от него датчик температуры масла.

Замена масла АКПП Мазда 3

13. Не спеша потяните фильтр на себя и снимите.

Замена масла АКПП Мазда 3

Примечание:

Будьте осторожны: при снятии старого элемента вытекает достаточное количество трансмиссионного масла!

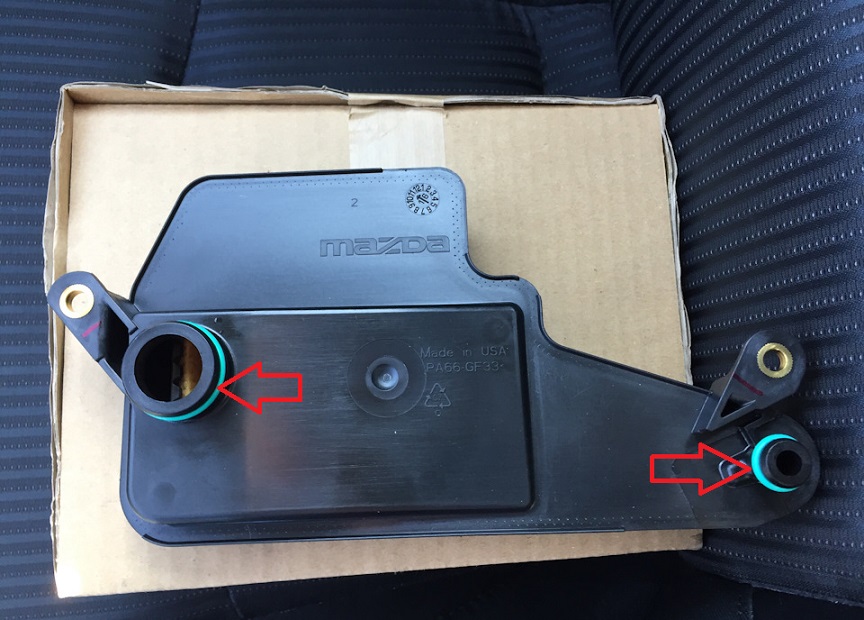

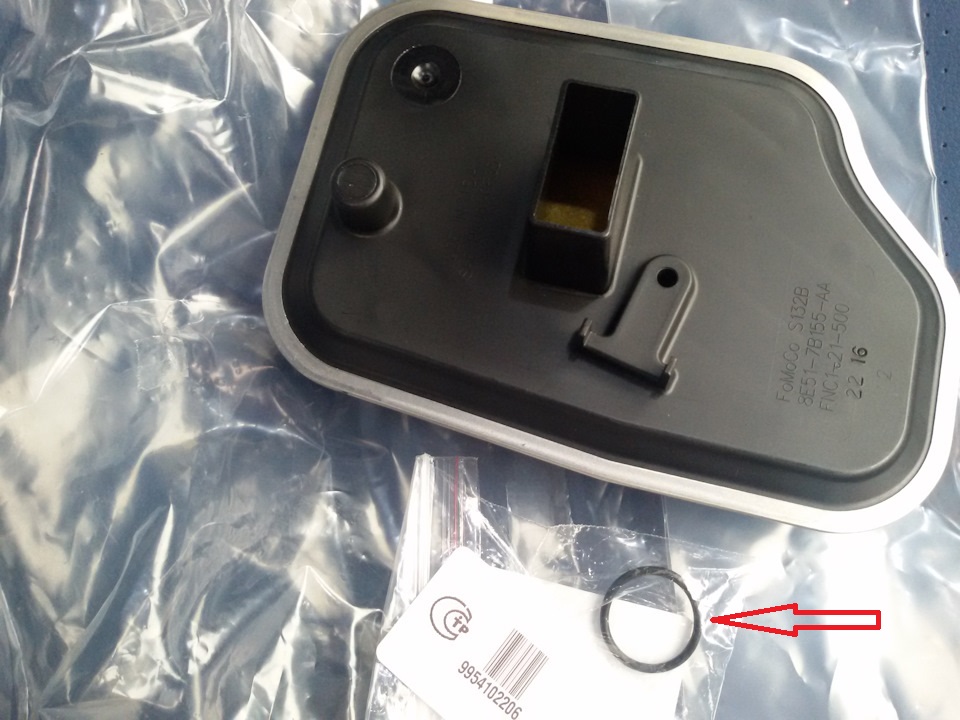

14. Проверьте наличие уплотнительного кольца на горлышке нового фильтрующего элемента.

Замена масла АКПП Мазда 3

15. Замените фильтр АКПП Мазда 3 BK на новый и установите его на место.

Замена масла АКПП Мазда 3

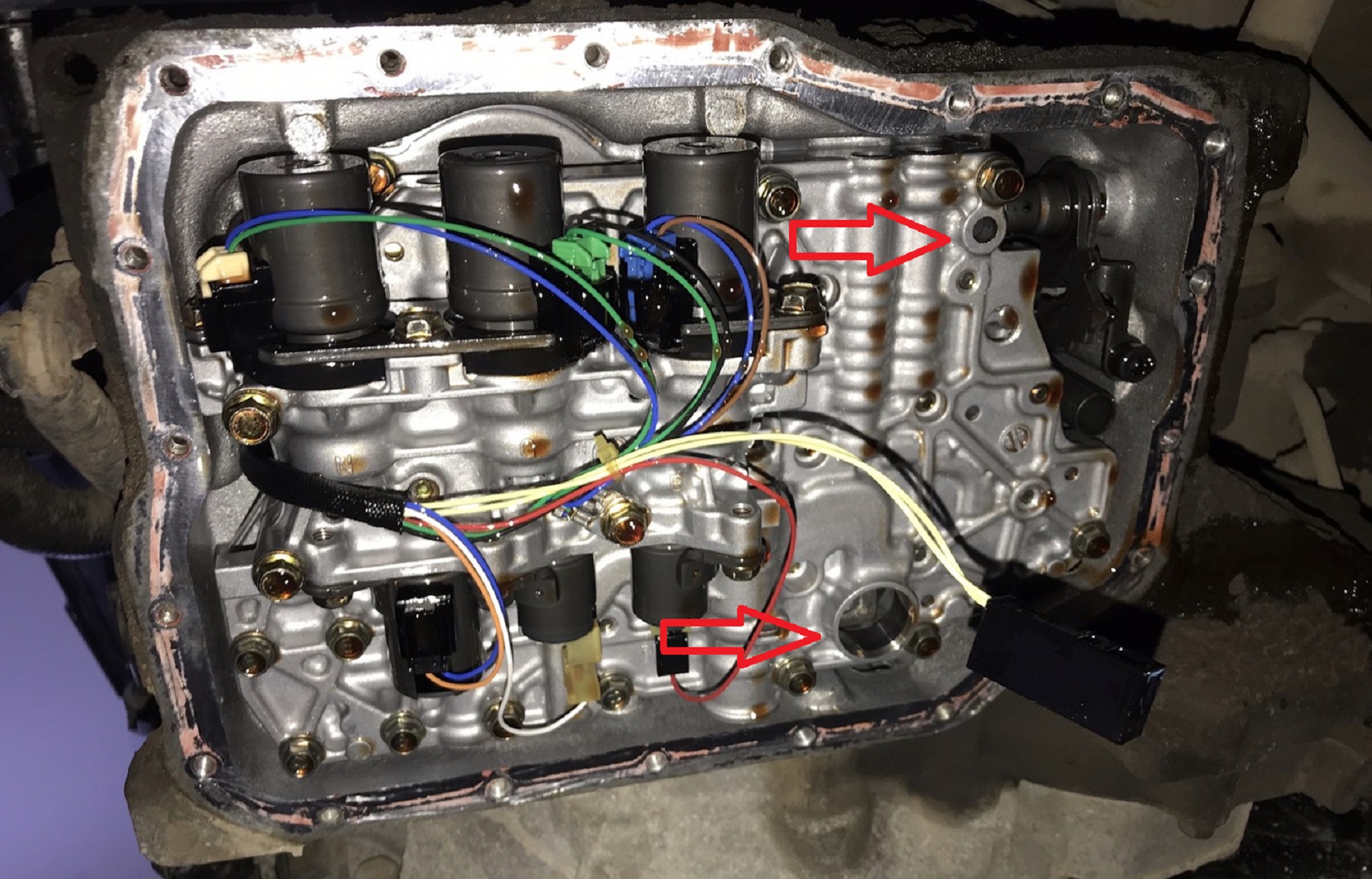

Замена масла АКПП Мазда 3

Места крепления фильтра

16. Подключите к нему датчик температуры масла.

Замена масла АКПП Мазда 3

Примечание:

Обратно устанавливать снятый фильтр не рекомендуется, так как со временем в его середине собирается достаточное количество осадки и механических включений.

Замена масла АКПП Мазда 3

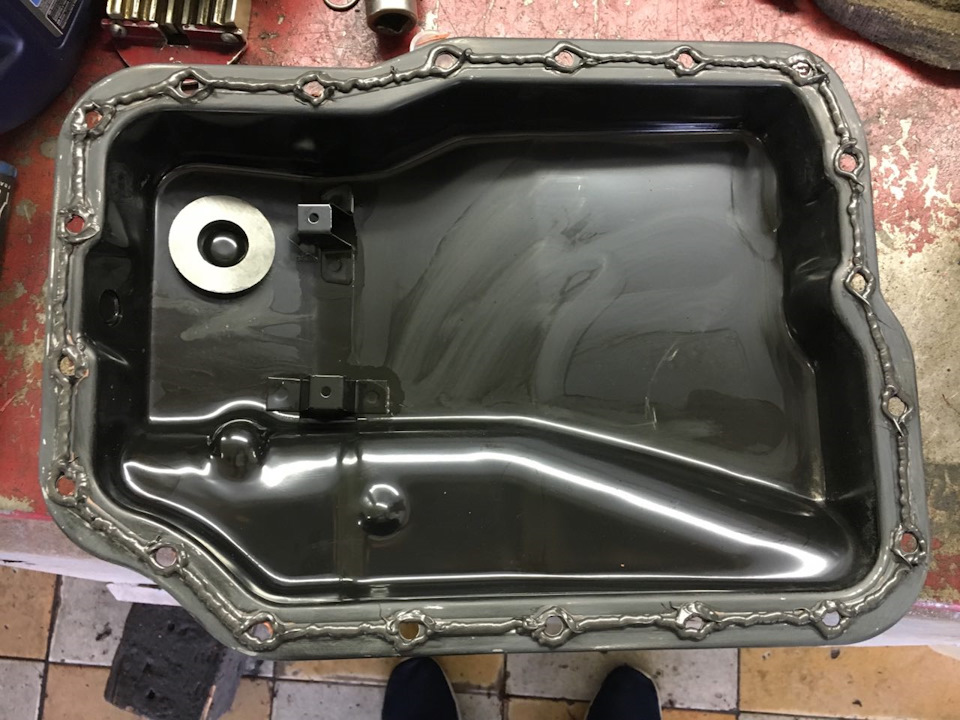

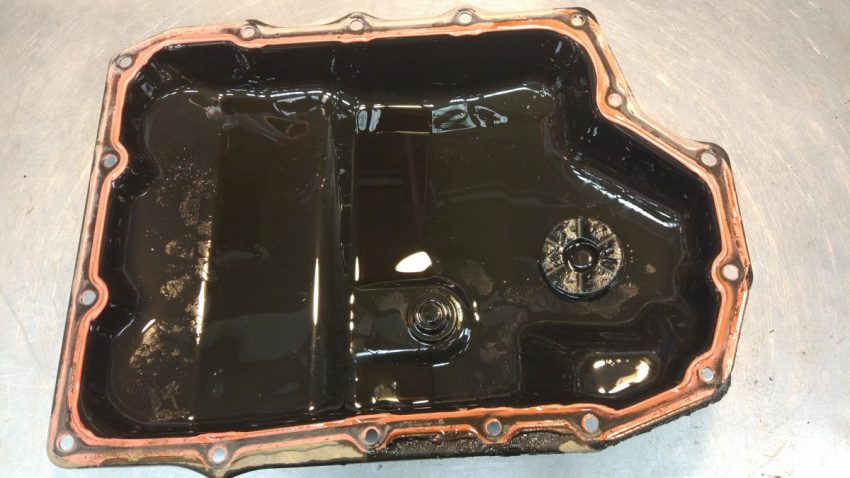

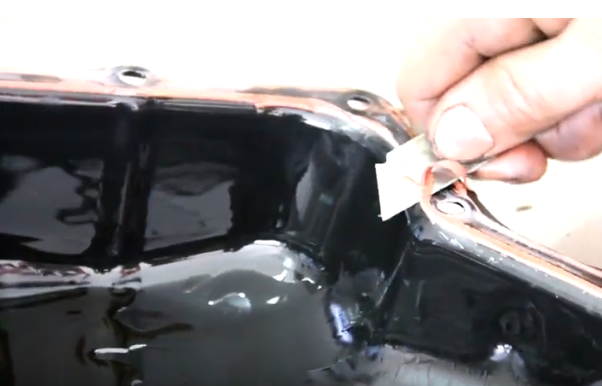

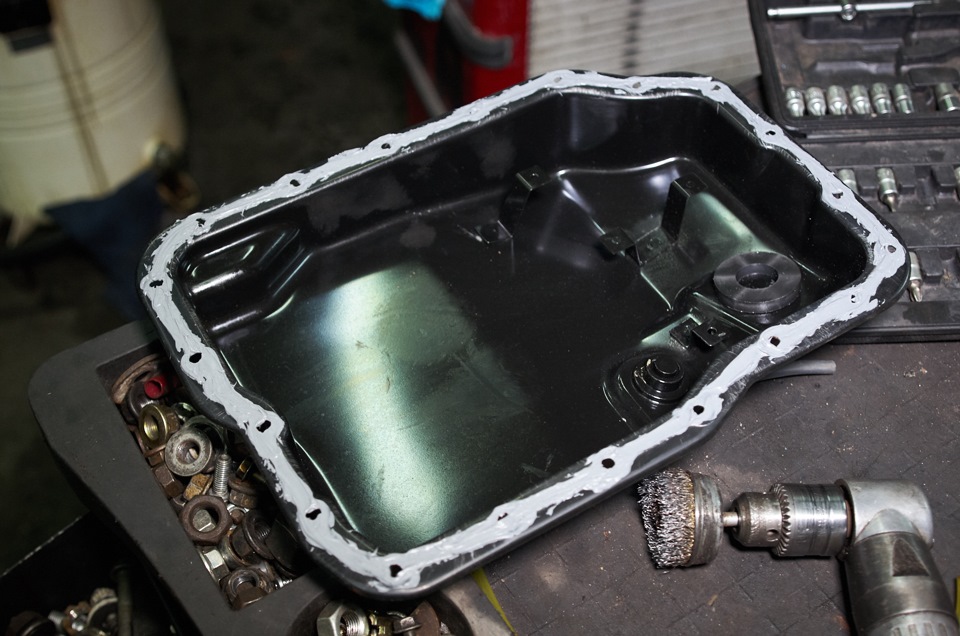

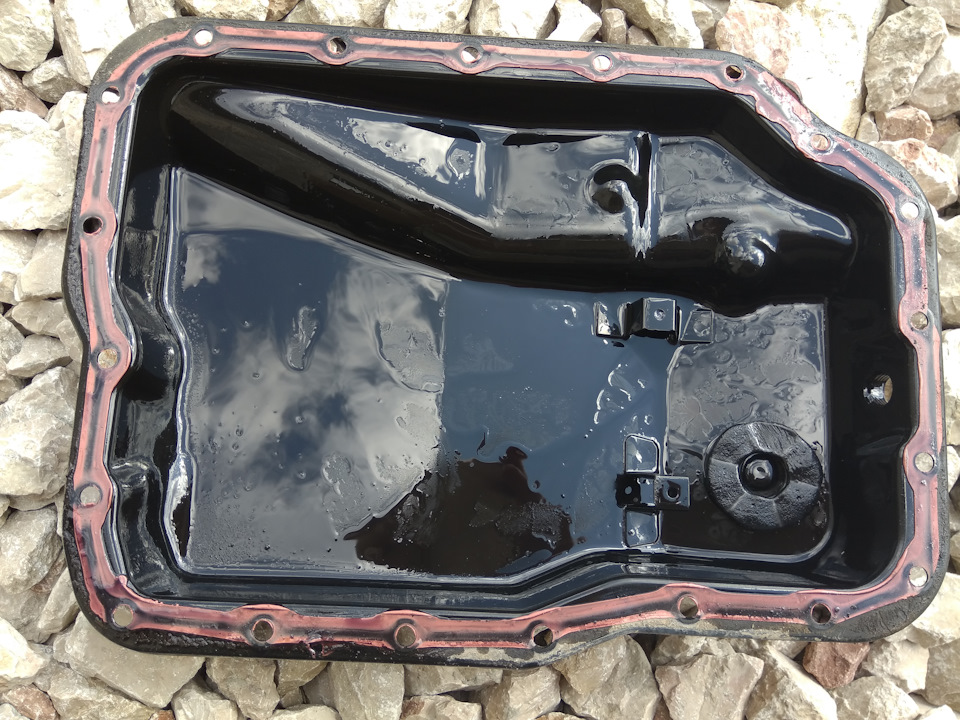

17. Аккуратно снимите с поддона старый герметик. Будьте осмотрительны, чтобы его не повредить и не поцарапать. Промойте поддон и удалите все засорения.

Замена масла АКПП Мазда 3

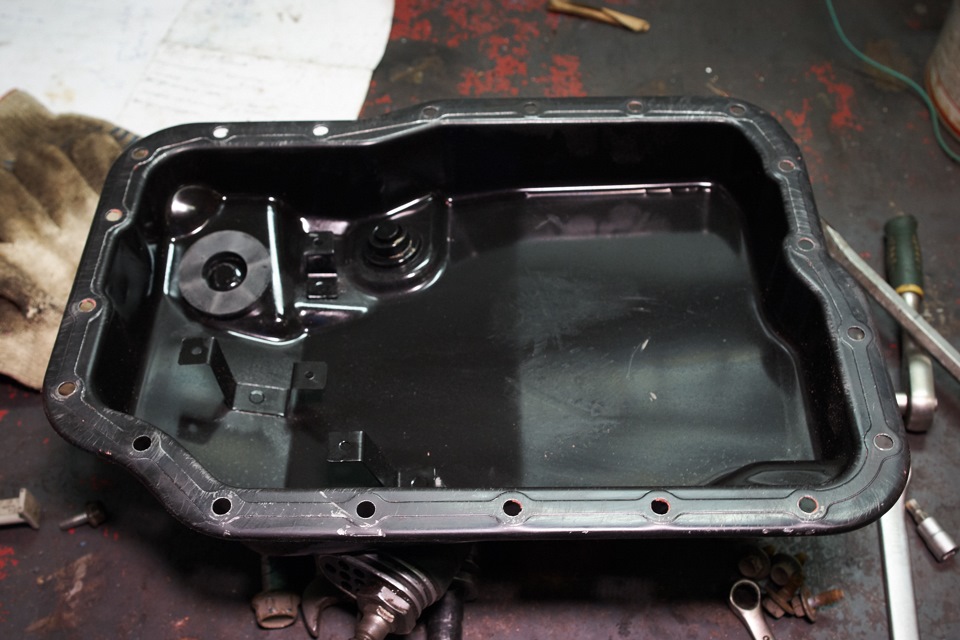

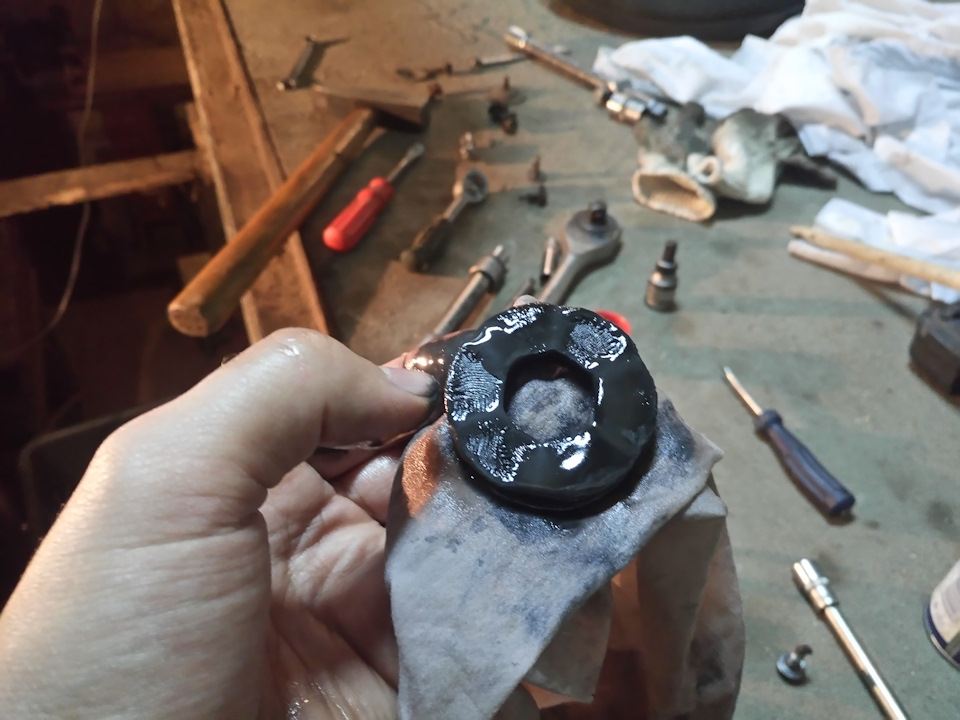

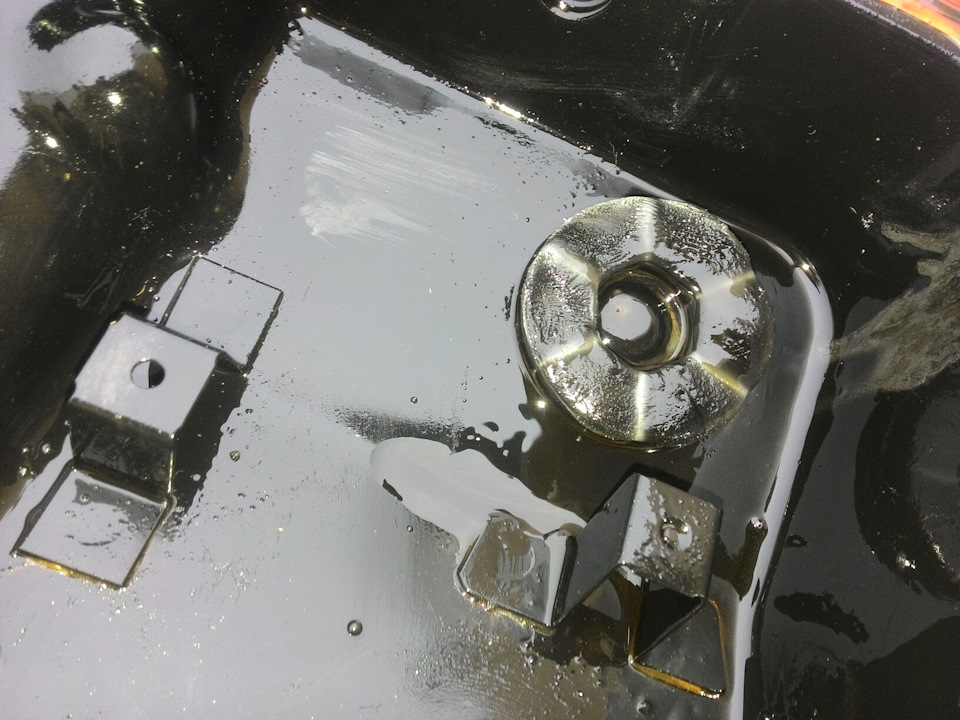

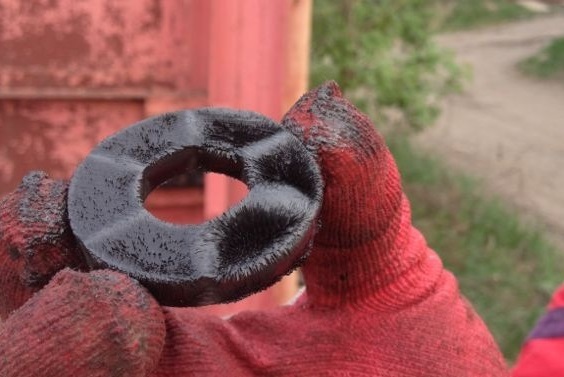

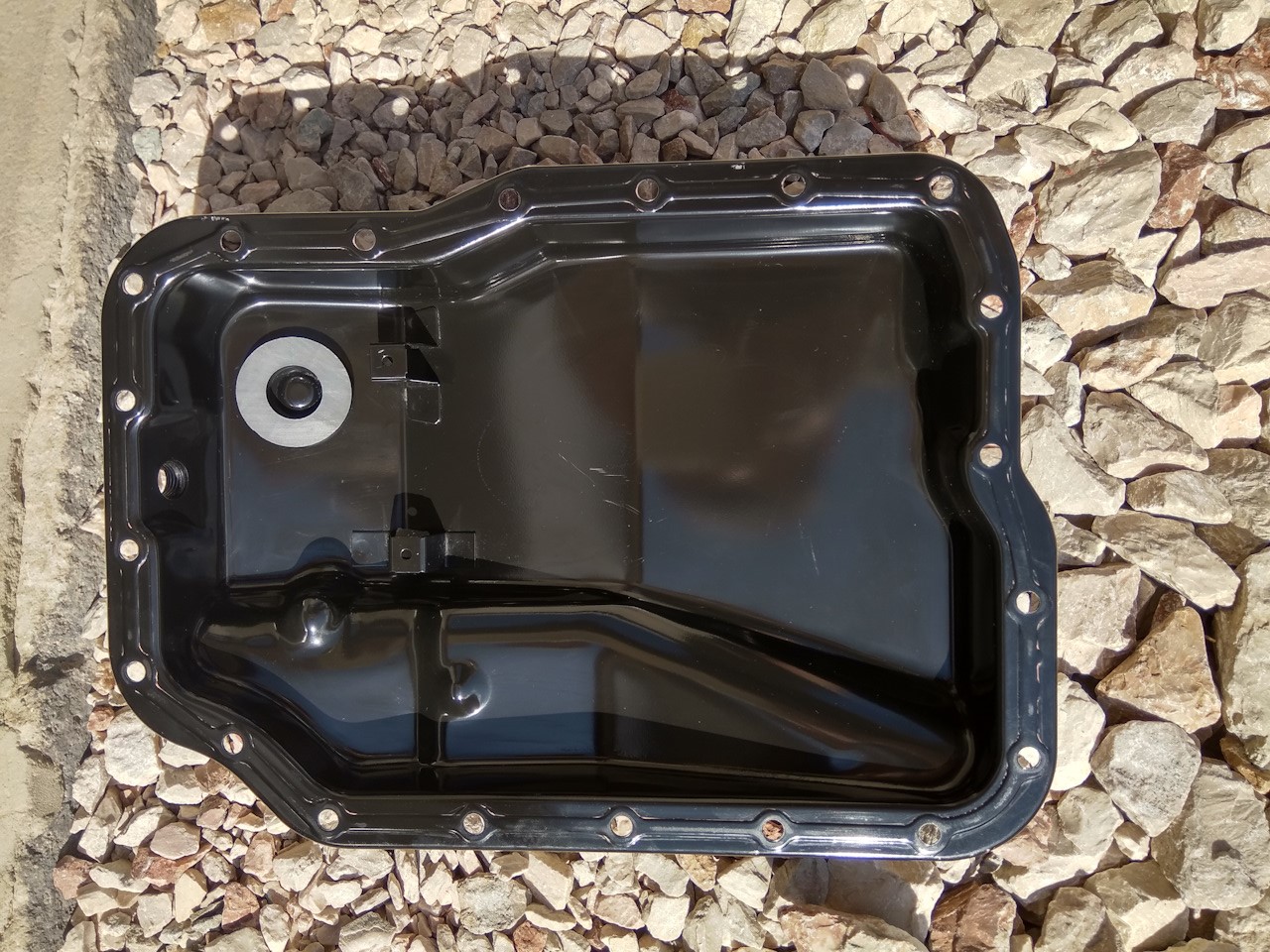

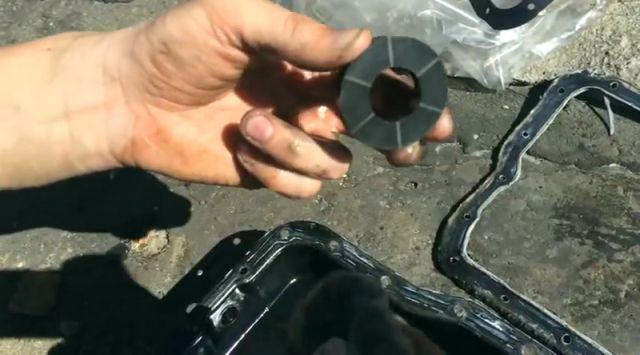

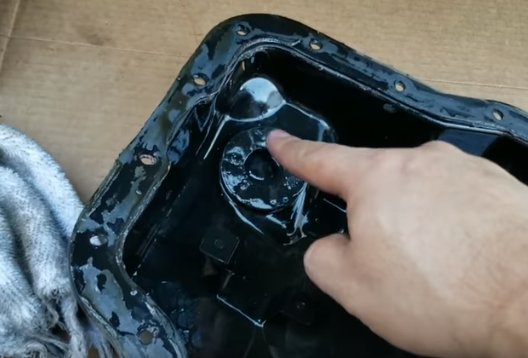

18. На дне поддона установлен магнит.

Замена масла АКПП Мазда 3

 Достаньте его и хорошо очистите.

Замена масла АКПП Мазда 3

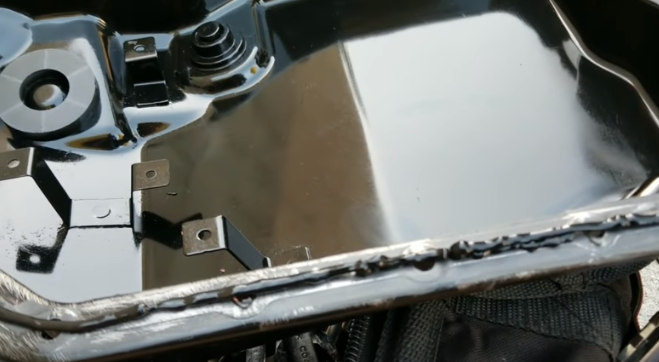

19. Тонким слоем нанесите на поддон новый герметик. Дайте некоторое время ему подсохнуть.

Замена масла АКПП Мазда 3

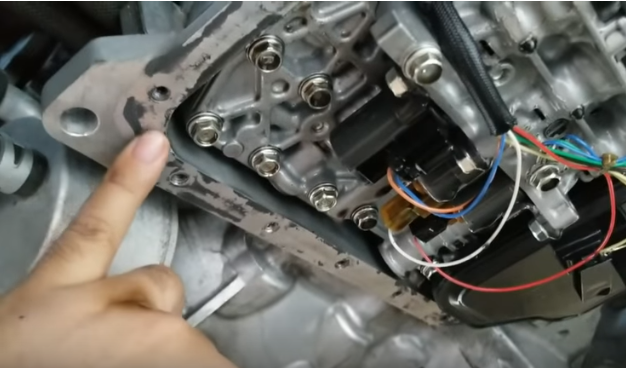

20. Обезжирьте привалочную поверхность коробки передач.

Замена масла АКПП Мазда 3

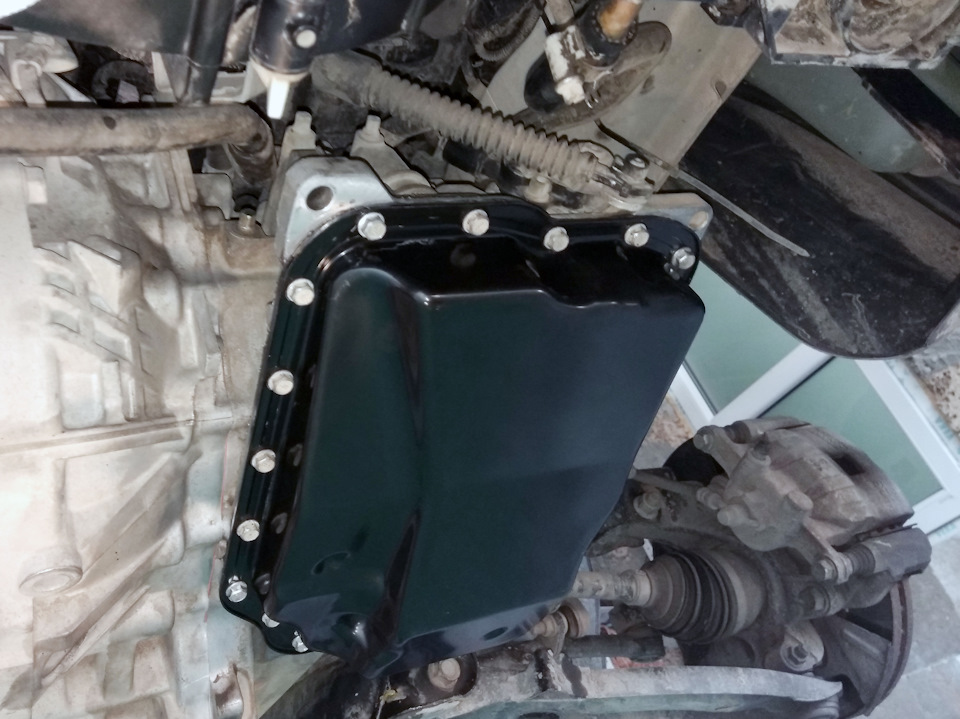

21. Установите на место поддон и зафиксируйте болтами.

Замена масла АКПП Мазда 3

22. Плотно закрутите сливную пробку.

Замена масла АКПП Мазда 3

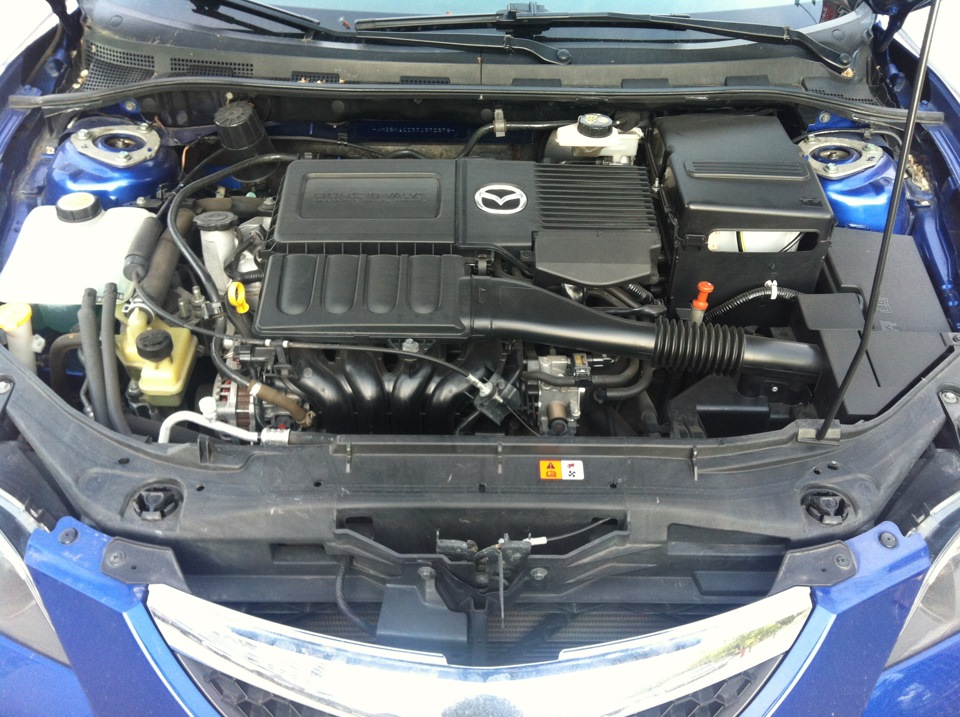

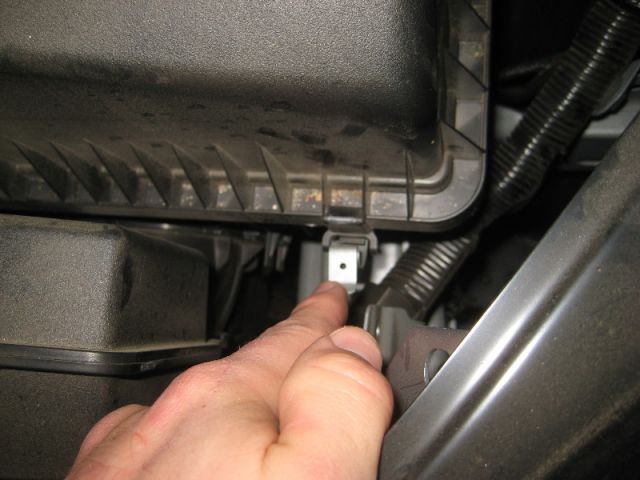

23. Перейдите в подкапотное пространство. Дальше необходимо будет залить масло.

Замена масла АКПП Мазда 3

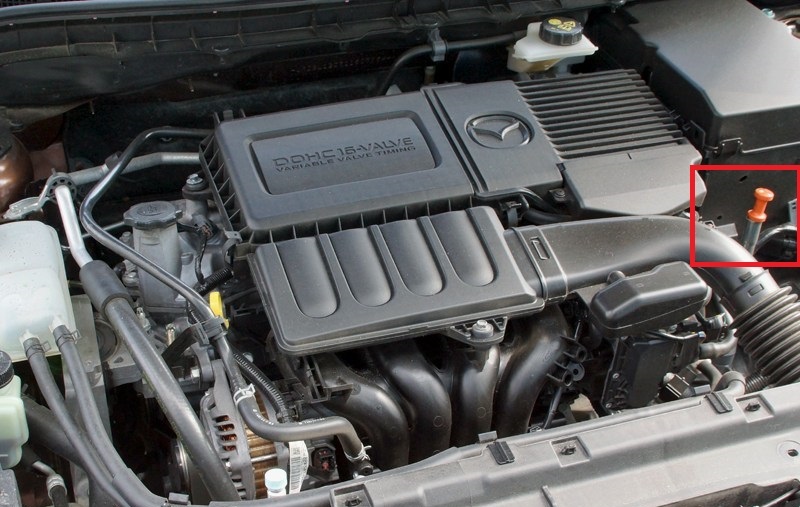

24. Свежая жидкость заливается через отверстие для масляного щупа.

Замена масла АКПП Мазда 3

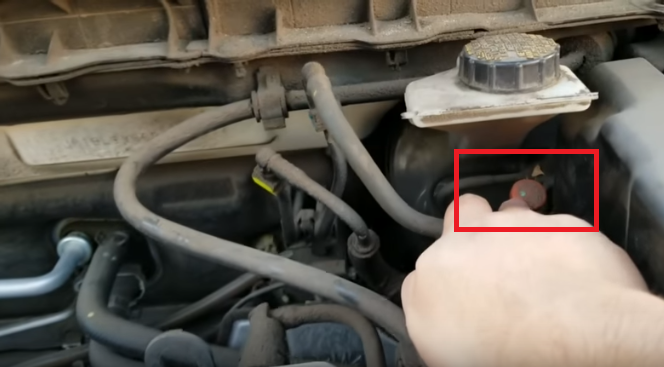

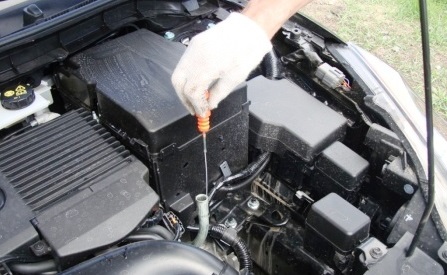

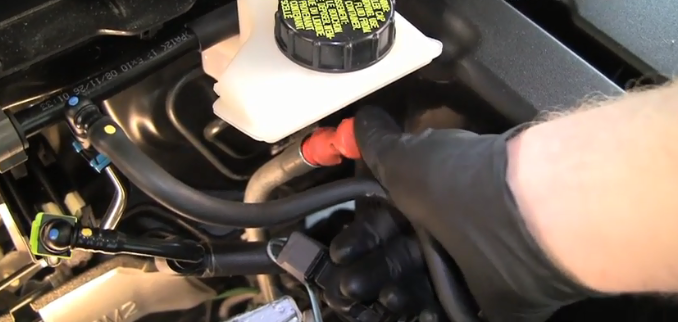

25. Вытяните из отверстия масляный щуп.

Замена масла АКПП Мазда 3

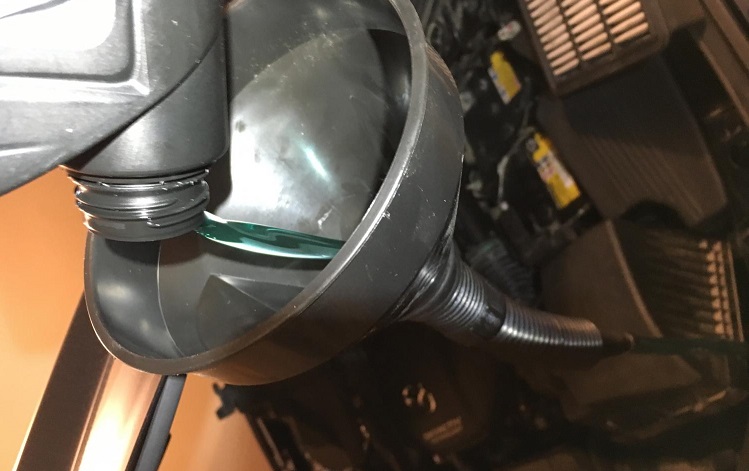

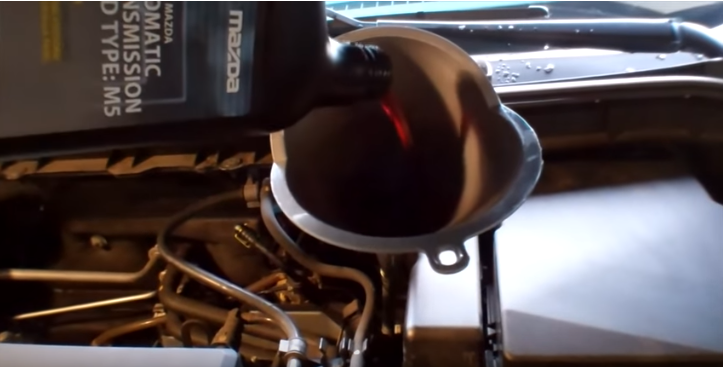

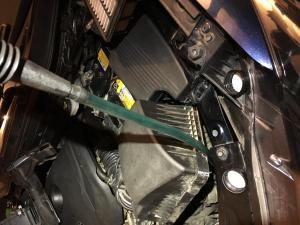

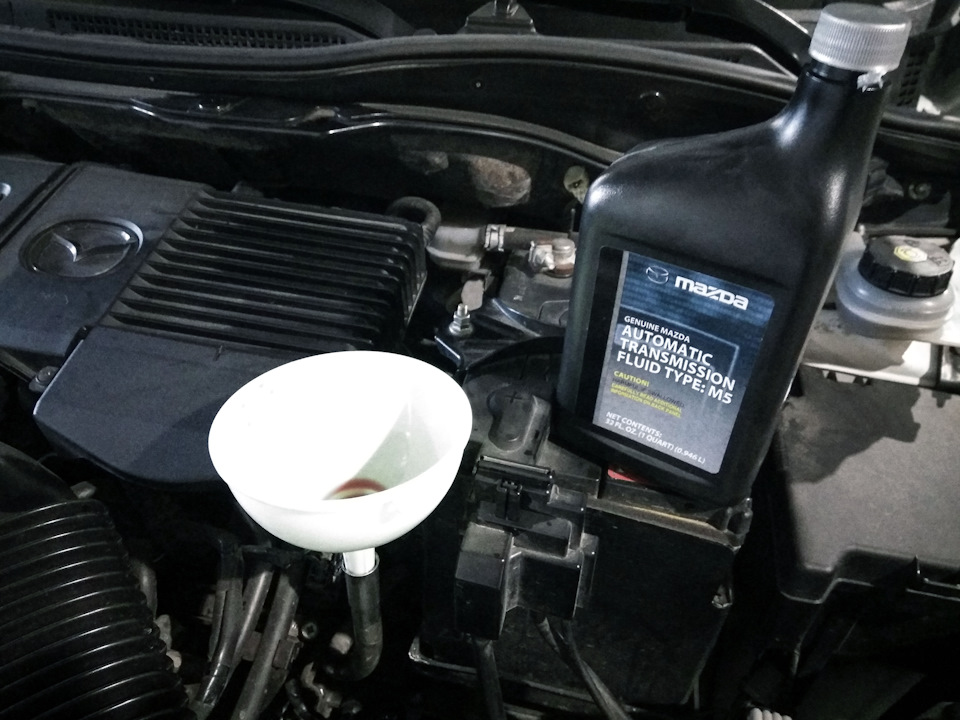

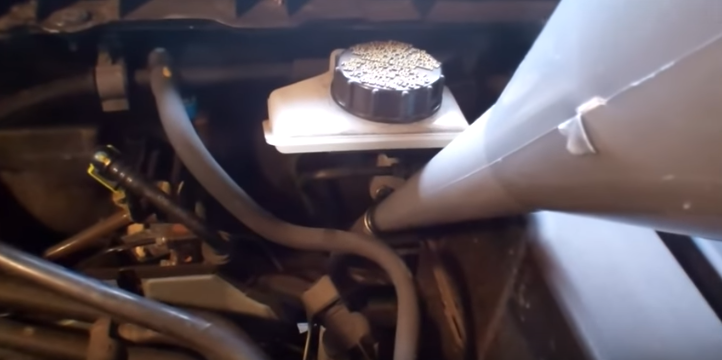

26. Вставьте в его отверстие воронку. Залейте жидкость до максимального уровня.

Замена масла АКПП Мазда 3

Примечание:

Доливайте трансмиссионную жидкость медленно: поскольку жидкость быстро наполняет систему, то лишнее её количество будет трудно удалить обратно.

Если масла будет залито слишком мало или слишком много, это отрицательно скажется на работоспособности автоматической коробки передач.

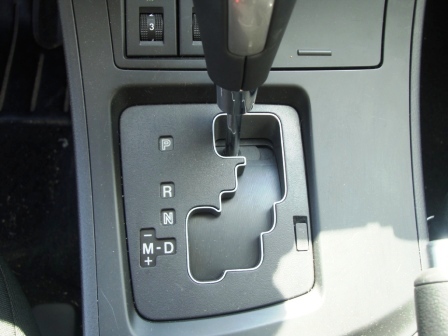

27. После заливки жидкости, запустите двигатель и постепенно переводите селектор АКПП в разные положения от P до D. Возвратите селектор в режим Р.

Замена масла АКПП Мазда 3

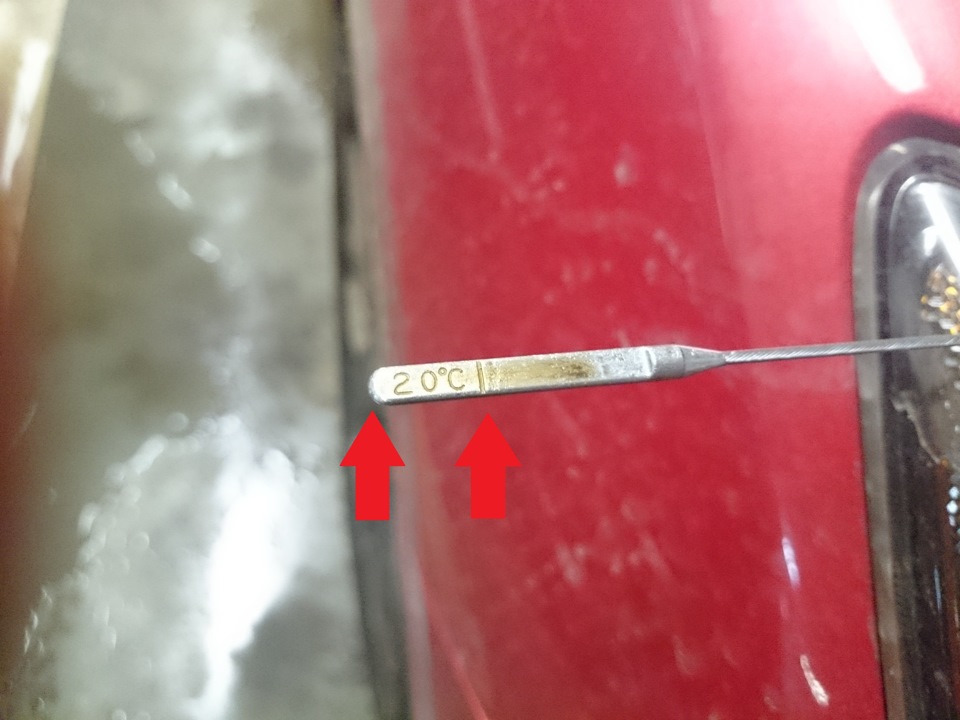

28. Проверьте уровень масла в АКПП Мазда 3 ВК с помощью щупа. На прогретом двигателе, он должен находится посередине сектора, со стороны указателя с меткой 65°С.

Замена масла АКПП Мазда 3

При проверке на холодном двигателе, уровень должен находится примерно посередине сектора с меткой 20°С.

Замена масла АКПП Мазда 3

29. Если необходимо, долейте масло.

Примечание:

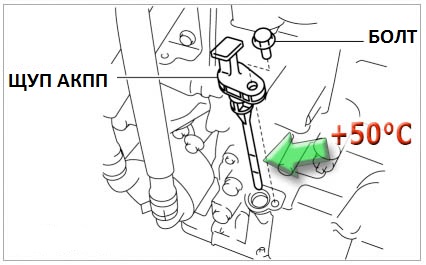

На автомобиле Мазда 3 (ВК) с объемом мотора 2.0 л., проверка уровня жидкости проводится аналогично, но отличается место расположения указателя уровня в подкапотном пространстве.

Замена масла АКПП Мазда 3

Замена масла в АКПП Мазда 3 BL (2.0 л.). Порядок выполнения работ:

1. Прогрейте мотор до рабочей температуры и остановите. Поочередно попереключайте рычаг селектора КП в разные положения. Это поможет прогреть и пустить по системе жидкость.

2. Поставьте машину на подъемник, яму или эстакаду. Спуститесь под автомобиль и осмотрите его днище.

Замена масла АКПП Мазда 3

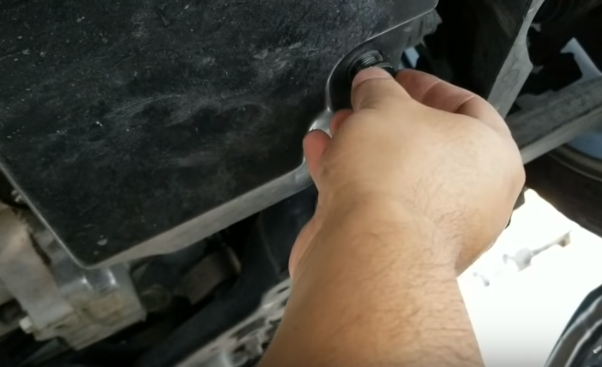

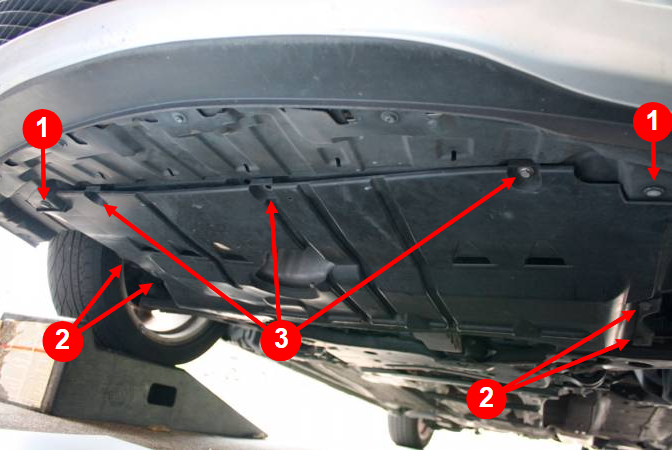

3. Головкой на 10 открутите 7 болтов, и плоской отверткой вытяните 2 пистона крепления защиты картера.

Замена масла АКПП Мазда 3

4. Снимите защиту.

Замена масла АКПП Мазда 3

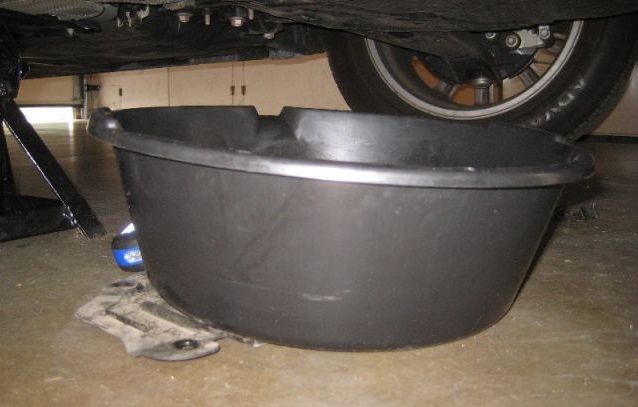

5. Подставьте под поддон картера подходящую пустую тару емкостью около 7 л.

Замена масла АКПП Мазда 3

6. Шестигранником на 8 отверните сливной болт.

Замена масла АКПП Мазда 3

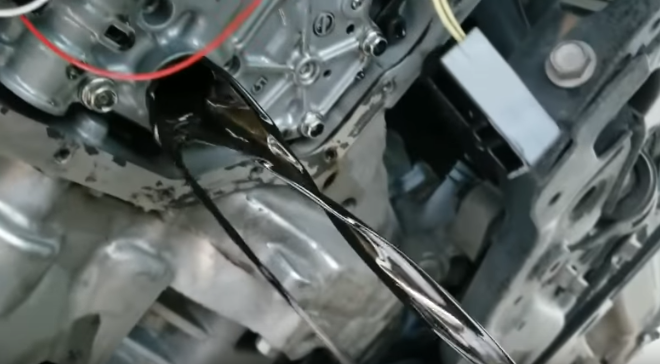

7. Дождитесь полного слива жидкости (около 3.5-5 л.). Уберите емкость в сторону.

Замена масла АКПП Мазда 3

8. Очистите резьбу пробки сливного отверстия. По надобности, замените ее медное кольцо.

Замена масла АКПП Мазда 3

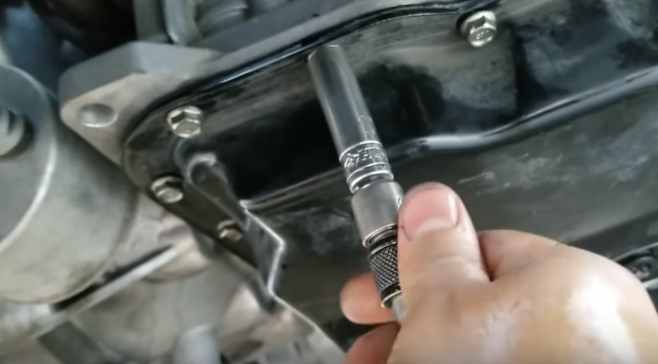

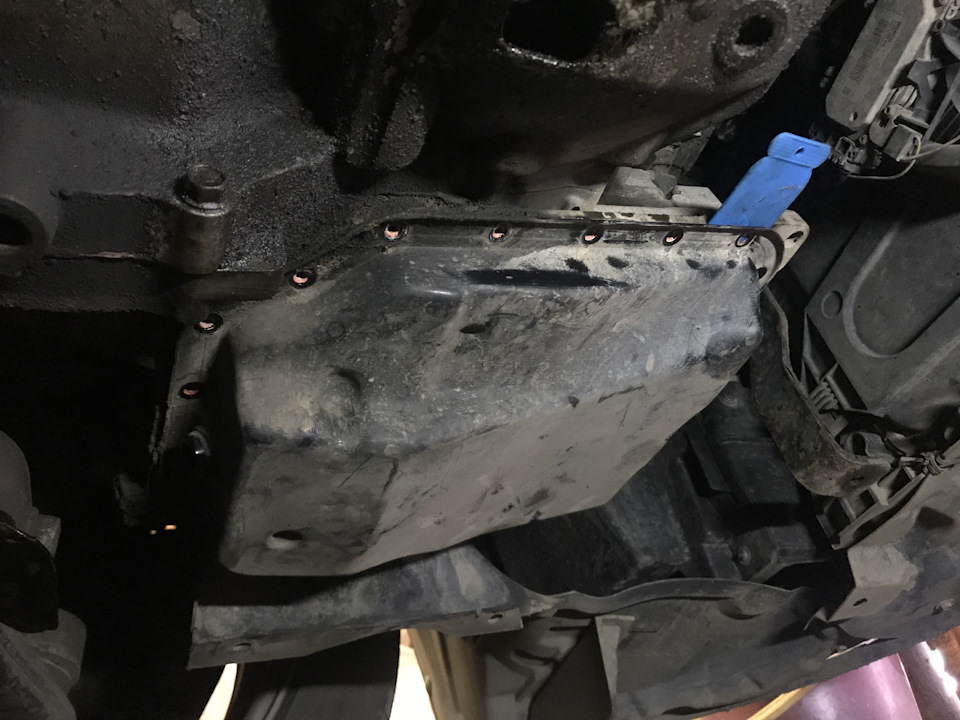

9. Торцевой головкой на 10 открутите 20 болтов крепления поддона и снимите его.

Замена масла АКПП Мазда 3

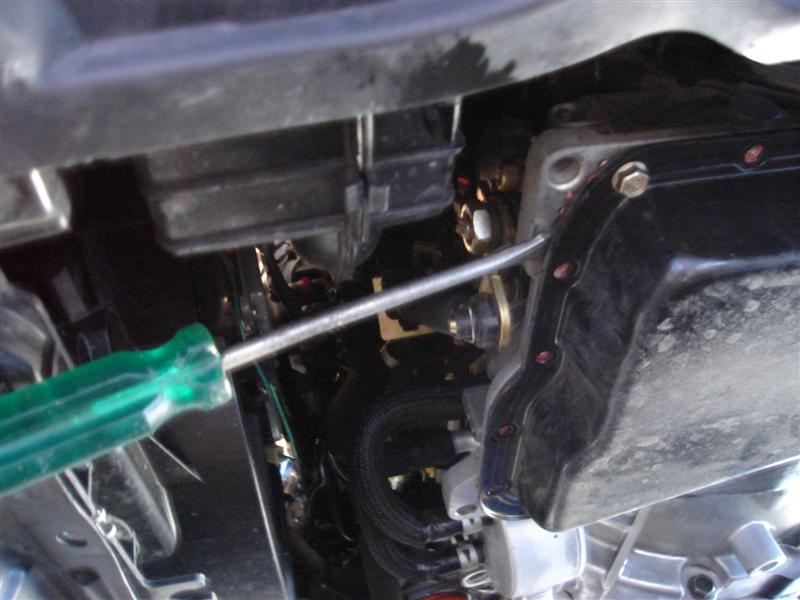

10. Поддон также крепится к коробке герметиком. Поэтому, после того, как все болты будут откручены, возьмите острый нож или плоскую отвертку, и аккуратно подденьте поддон. Но будьте внимательны, чтобы не погнуть и не поцарапать металл.

Замена масла АКПП Мазда 3

Предупреждение:

В середине коробки все еще будет оставаться некоторое количество жидкости, и, при снятии поддона, она может на Вас политься.

11. Отложите снятый поддон в сторону.

Замена масла АКПП Мазда 3

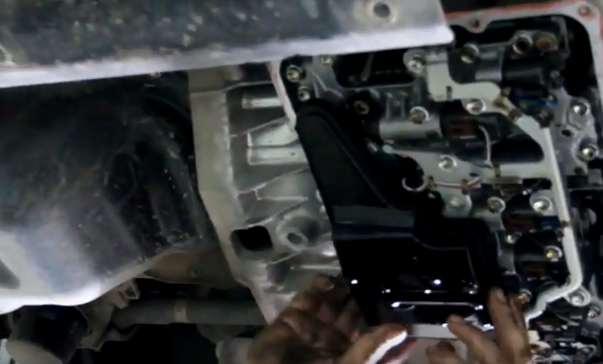

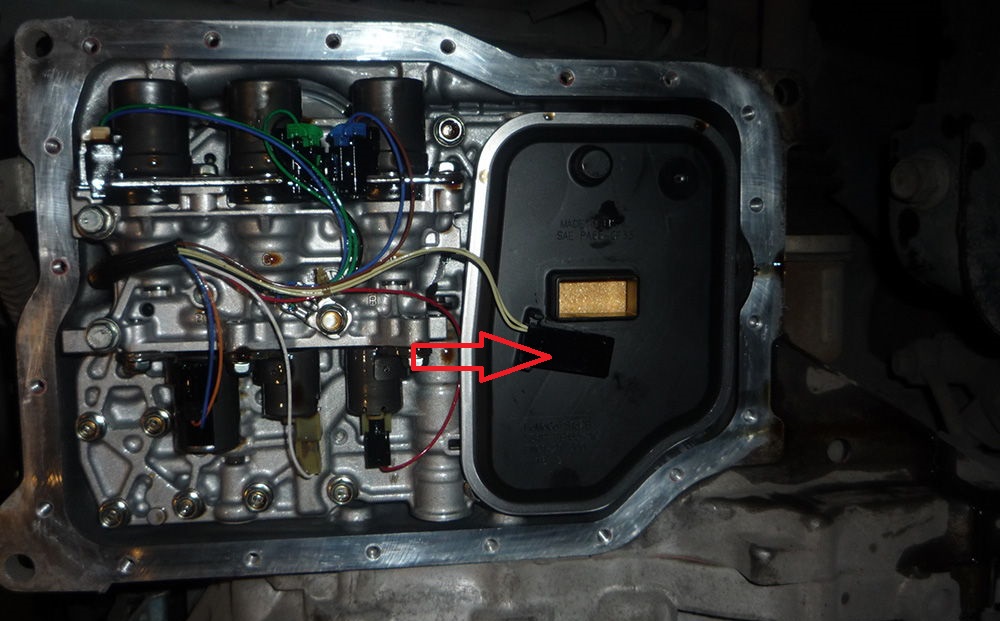

12. Между внутренними механизмами коробки и поддоном, установлен фильтр.  Отсоедините от него датчик температуры масла.

Замена масла АКПП Мазда 3

13. Подставьте под фильтрующий элемент пустую тару. Не спеша, потяните его на себя и снимите.

Замена масла АКПП Мазда 3

Примечание:

Будьте осторожны: при снятии фильтрующего элемента вытекает достаточное количество трансмиссионного масла!

Замена масла АКПП Мазда 3

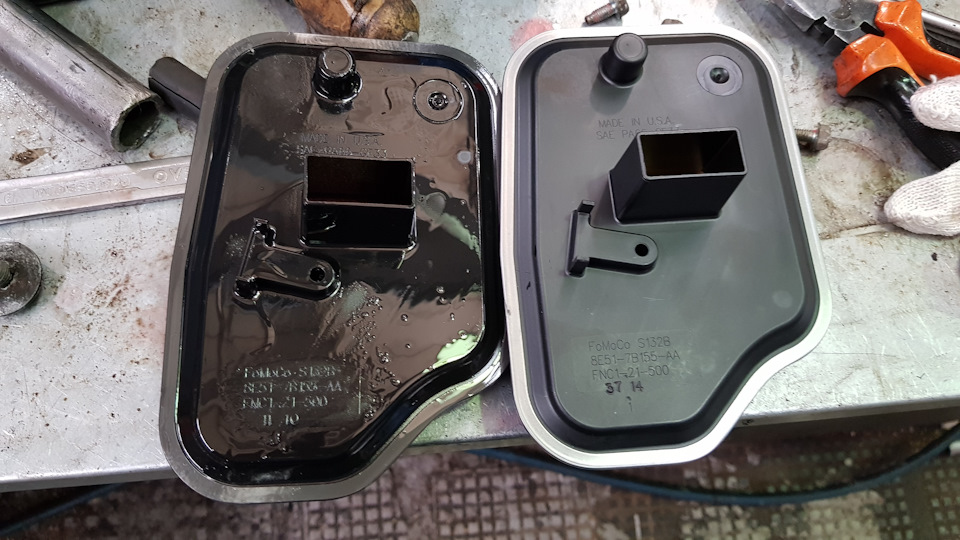

14. Замените фильтр АКПП Мазда 3 BL на новый у установите его обратно.

Замена масла АКПП Мазда 3

Примечание:

Перед установкой, проверьте наличие уплотнительного кольца на горлышке фильтра.

Замена масла АКПП Мазда 3

Обратно устанавливать старый элемент не рекомендуется, так как со временем в его середине собирается достаточное количество осадки и механических включений.

15. Подключите датчик температуры масла.

Замена масла АКПП Мазда 3

16. Аккуратно снимите с поддона старый герметик. Будьте осторожны, чтобы его не повредить и не поцарапать.

Замена масла АКПП Мазда 3

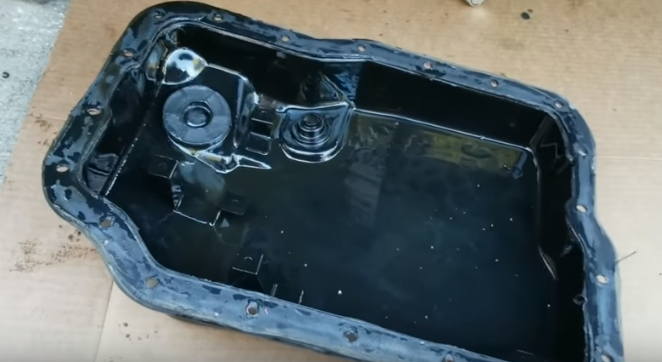

17. Промойте поддон и удалите все засорения.

Замена масла АКПП Мазда 3

18. На дне поддона установлен магнит.

Замена масла АКПП Мазда 3

 Не забудьте его достать и хорошо очистить.

Замена масла АКПП Мазда 3

19. Тонким слоем нанесите на поддон новый герметик. Дайте некоторое время ему подсохнуть.

Замена масла АКПП Мазда 3

20. Обезжирьте привалочную плоскость коробки передач.

Замена масла АКПП Мазда 3

21. Установите на место снятый поддон и закрутите болтами.

Замена масла АКПП Мазда 3

22. Плотно закрутите сливную пробку.

Замена масла АКПП Мазда 3

23. Перейдите в подкапотное пространство. Дальше необходимо будет залить масло в АКПП Мазда 3 BL.

Замена масла АКПП Мазда 3

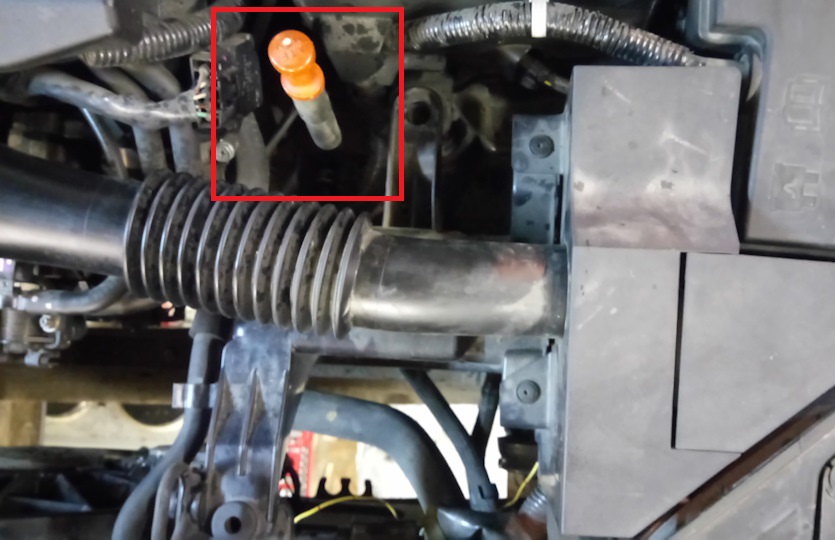

24. Масло заливается через отверстие для щупа.

Замена масла АКПП Мазда 3

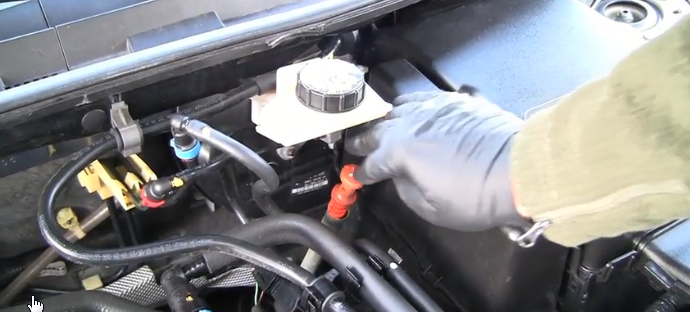

25. Вытяните щуп уровня масла и вставьте в его отверстие воронку.

Замена масла АКПП Мазда 3

26. Залейте свежую жидкость до максимального уровня.

Замена масла АКПП Мазда 3

Примечание:

Доливайте трансмиссионную жидкость медленно. Поскольку жидкость быстро наполняет систему, то лишнее её количество будет трудно удалить обратно.

Если масла будет залито слишком мало или слишком много, это отрицательно скажется на работоспособности автоматической коробки передач.

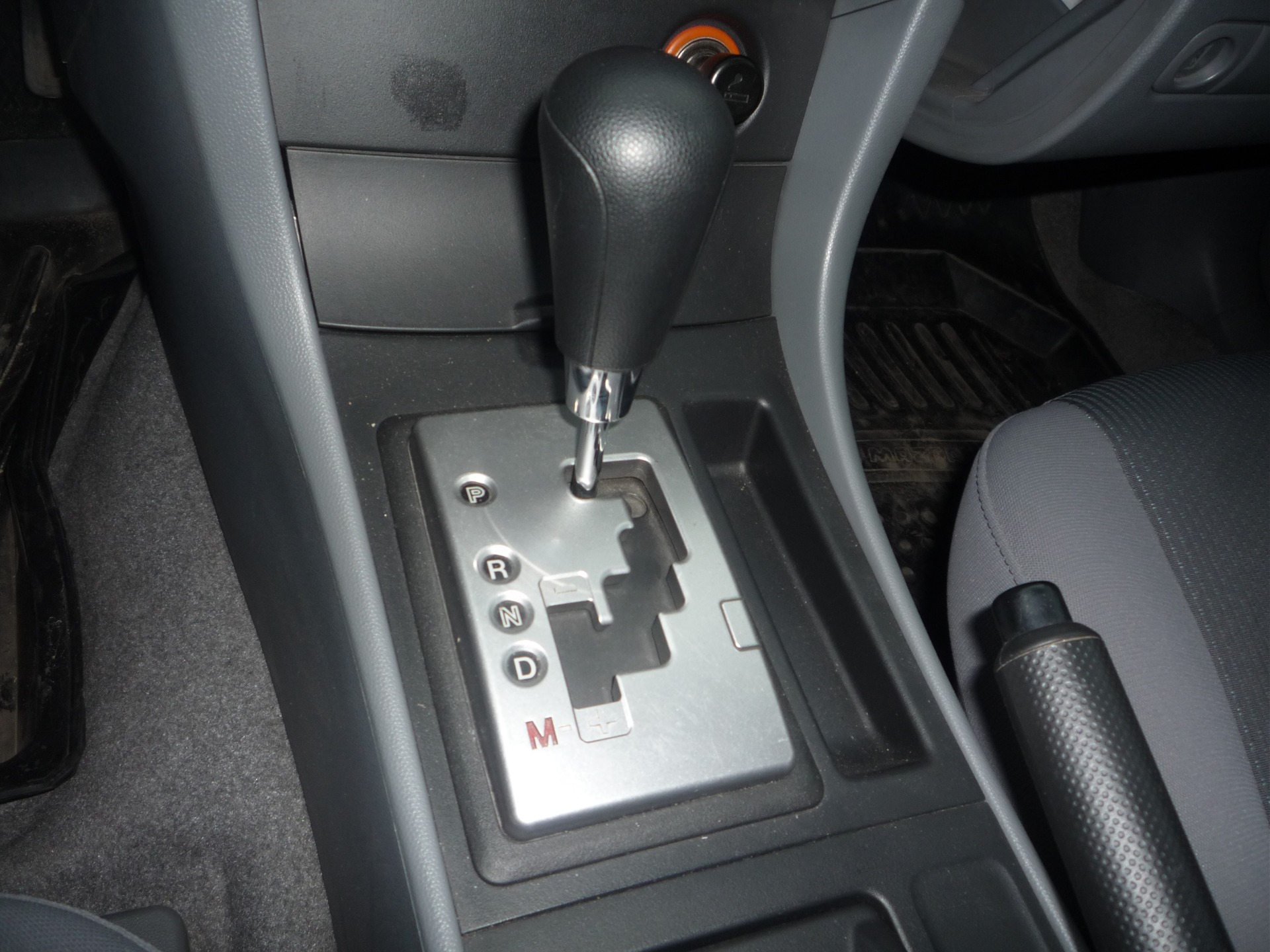

27. После заливки жидкости запустите двигатель и постепенно переводите селектор АКПП в разные положения от P до D. Возвратите селектор в режим Р.

Замена масла АКПП Мазда 3

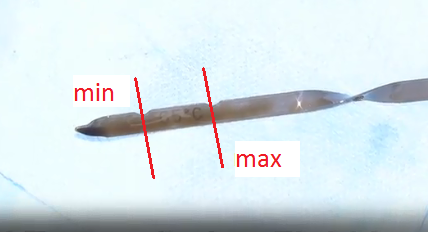

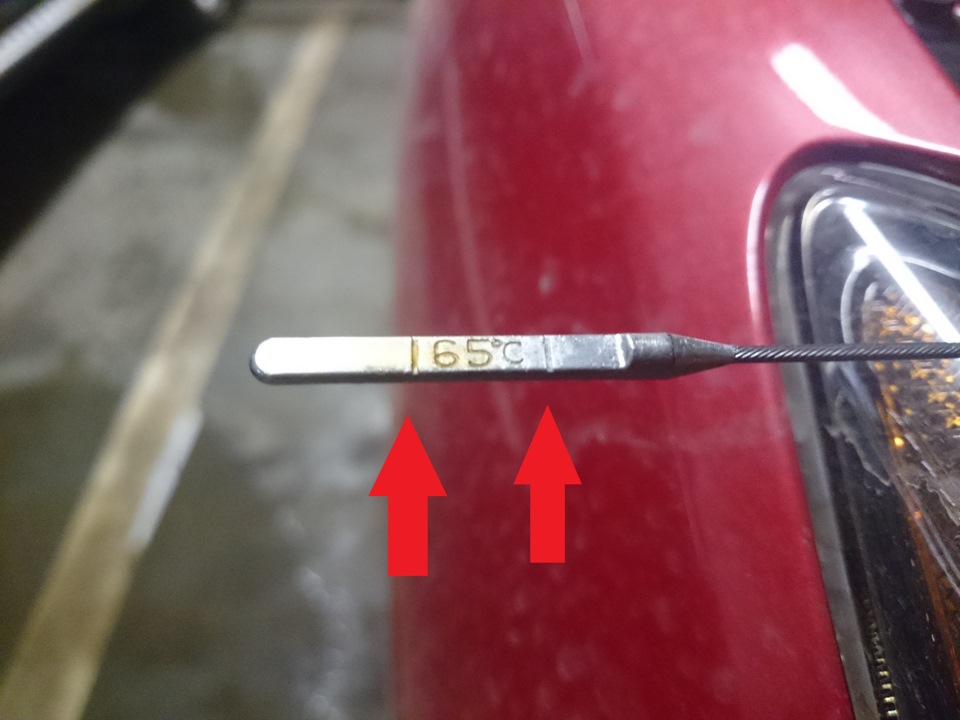

28. Замерьте уровень масла АКПП Мазда 3. Он определяется по отметкам на щупе.

Замена масла АКПП Мазда 3

При прогретом двигателе, уровень должен находится посередине сектора, со стороны указателя с меткой 65°С.

Замена масла АКПП Мазда 3

При проверке на холодном двигателе, уровень должен находится примерно посередине сектора с меткой 20°С.

29. Если необходимо, долейте жидкость.

Примечание:

На автомобиле Мазда 3 (ВL) с объемом мотора 1.6 л., проверка уровня жидкости проводится аналогично, но отличается место расположения указателя уровня в подкапотном пространстве.

Замена масла АКПП Мазда 3

Видео замены масла АКПП Мазда 3 ВL:

https://www.youtube.com/watch?v=CUI6jXgvN6k

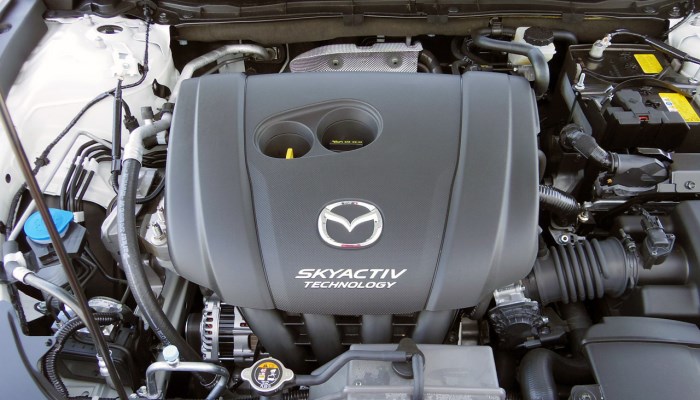

Замена масла АКПП Мазда 3 ВМ. Порядок выполнения работ:

1. Для более активного слития старой жидкости, прогрейте мотор до т-ры не менее 70°С и проедите на авто несколько километров.

2. Поставьте машину на подъемник, яму или эстакаду. Спуститесь под авто и осмотрите его днище.

Замена масла АКПП Мазда 3

3. Демонтируйте грязезащитный щиток моторного отсека.

Замена масла АКПП Мазда 3

4. Подставьте под отверстие КП подготовленную пустую тару емкостью не менее 7 литров.

Замена масла АКПП Мазда 3

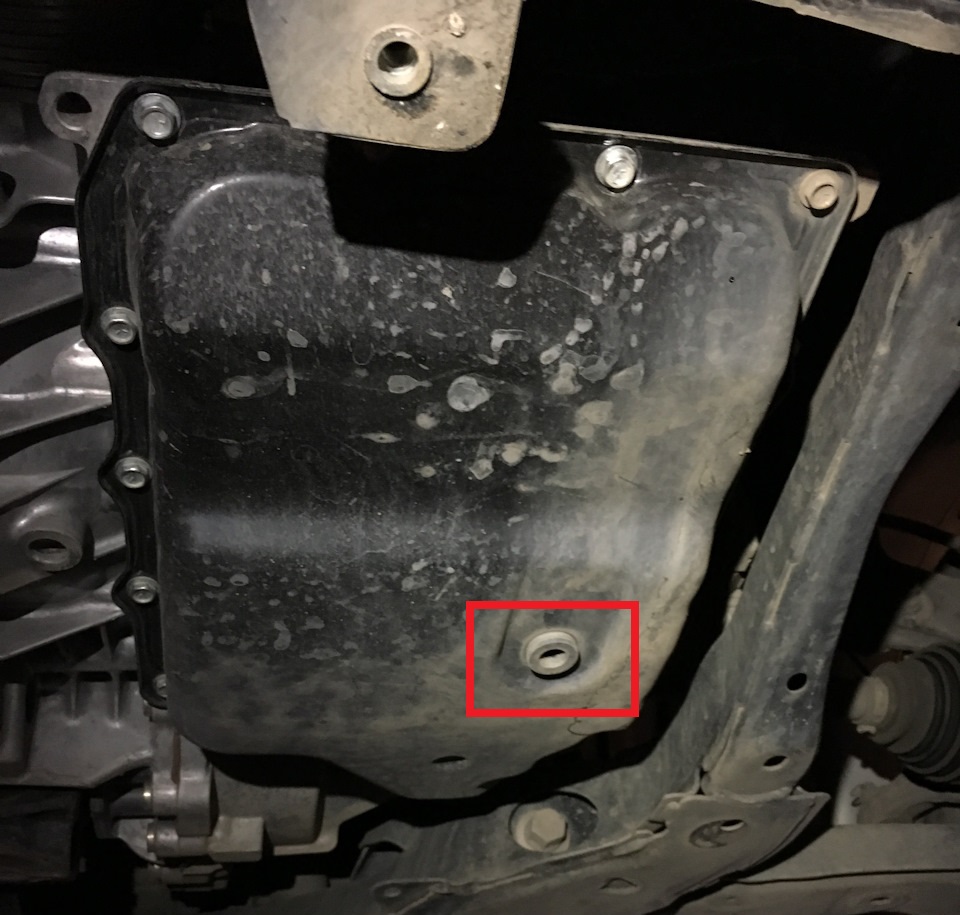

5. Шестигранником на 8 отверните сливную пробку.

Замена масла АКПП Мазда 3

6. Дождитесь полного слития жидкости и уберите тару в сторону.

Замена масла АКПП Мазда 3

7. Очистите резьбу сливной пробки и замените ее медное кольцо.

Замена масла АКПП Мазда 3

8. Открутите крепежные болты поддона.

Замена масла АКПП Мазда 3

9. Поддон также фиксируется к коробке герметиком. После того, как все болты будут откручены, возьмите острый нож или плоскую отвертку, и аккуратно подденьте поддон. Но будьте внимательны, чтобы не погнуть и не поцарапать металл.

Предупреждение:

В середине КП все еще будет оставаться некоторое количество жидкости, и, при снятии поддона, она может на Вас политься.

10. Уберите поддон в сторону.

Замена масла АКПП Мазда 3

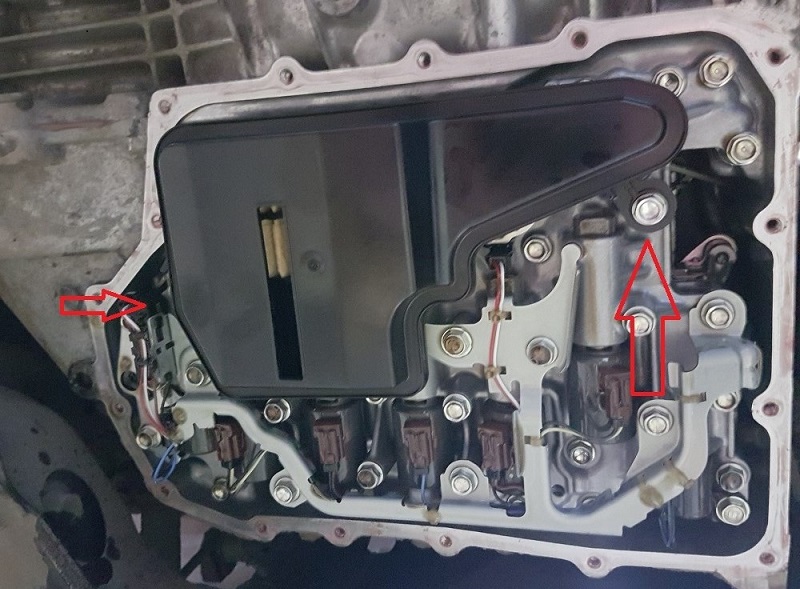

11. Между внутренними механизмами КП установлен фильтр.

Замена масла АКПП Мазда 3

12. Открутите 2 болта крепления фильтра.

Замена масла АКПП Мазда 3

13. Не спеша потяните его на себя и снимите.

Замена масла АКПП Мазда 3

Примечание:

Будьте осторожны: при снятии элемента вытекает достаточное количество трансмиссионного масла!

Замена масла АКПП Мазда 3

14. Проверьте наличие уплотнительных колец на новом элементе.

Замена масла АКПП Мазда 3

15. Установите новый фильтр на его место, и закрепите болтами.

Замена масла АКПП Мазда 3

Примечание:

Обратно устанавливать снятый элемент не рекомендуется, так как со временем в его середине собирается достаточное количество осадки и механических включений.

Замена масла АКПП Мазда 3

16. Вернитесь к поддону. Снимите с него старый герметик. Будьте осмотрительны, чтобы его не повредить и не поцарапать.

Замена масла АКПП Мазда 3

 17. Промойте поддон и удалите все засорения.

Замена масла АКПП Мазда 3

18. На дне поддона установлен магнит. Его обязательно нужно достать и хорошо очистить.

Замена масла АКПП Мазда 3

19. Тонким слоем нанесите на поддон новый герметик. Дайте некоторое время ему подсохнуть.

Замена масла АКПП Мазда 3

20. Обезжирьте привалочную плоскость коробки.

Замена масла АКПП Мазда 3

21. Установите на место поддон КП и закрутите его сливную пробку.

Замена масла АКПП Мазда 3

22. Перейдите в подкапотное пространство. Дальше необходимо будет залить новое масло.

Замена масла АКПП Мазда 3

23. Свежая жидкость заливается через отверстие для масляного щупа.

Замена масла АКПП Мазда 3

Сам щуп установлен в специально оборудованную трубку, которая прикреплена к блоку цилиндров. Его нижняя часть погружена в трансмиссионную жидкость, находящуюся в картере двигателя.

Для доступа к указателю уровня масла нужно разобрать корпус воздушного фильтра Мазда 3:

1. Отстегните металлические застежки крепления кожуха, потянув их к верху.

Замена масла АКПП Мазда 3

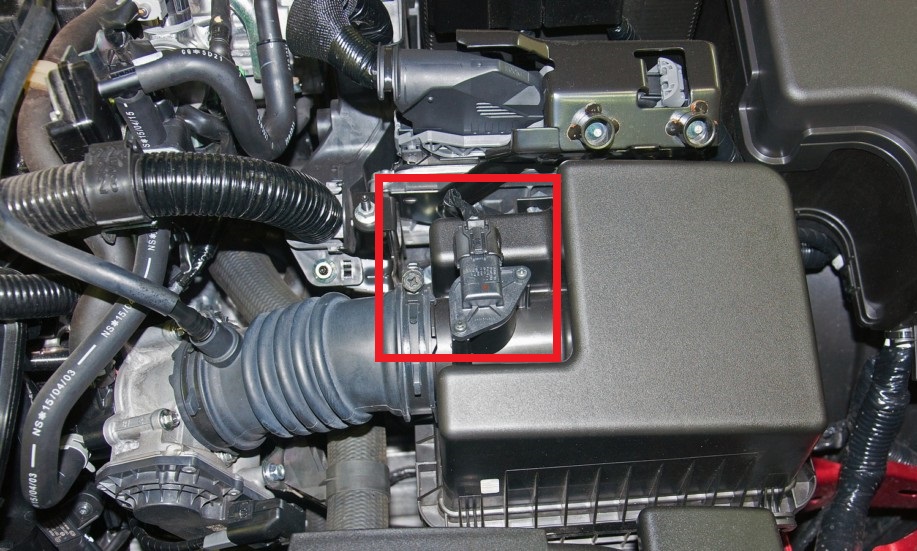

2. Отсоедините от короба фишку.

Замена масла АКПП Мазда 3

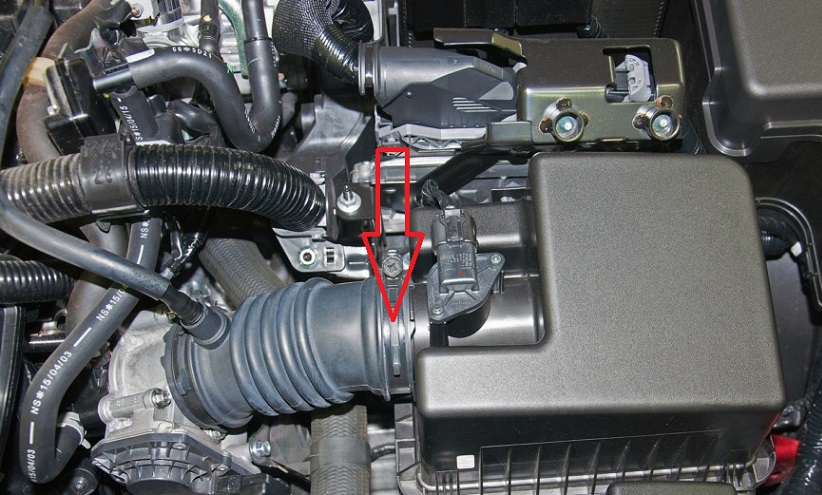

3. Отсоедините хомут крепления.

Замена масла АКПП Мазда 3

4. Ключом на 10 открутите 2 болта крепления впускного воздуховода.

Замена масла АКПП Мазда 3

5. Вытяните воздушный фильтр и нижнюю часть его корпуса.

Замена масла АКПП Мазда 3

6. Ключом на 10 выкрутите болт крепления щупа.

Замена масла АКПП Мазда 3

7. Вытяните щуп.

Замена масла АКПП Мазда 3

8. В его отверстие вставьте трубку. Соедините трубку с воронкой.

Замена масла АКПП Мазда 3

9. Залейте масло АКПП Мазда 3 BM до максимального уровня.

Замена масла АКПП Мазда 3

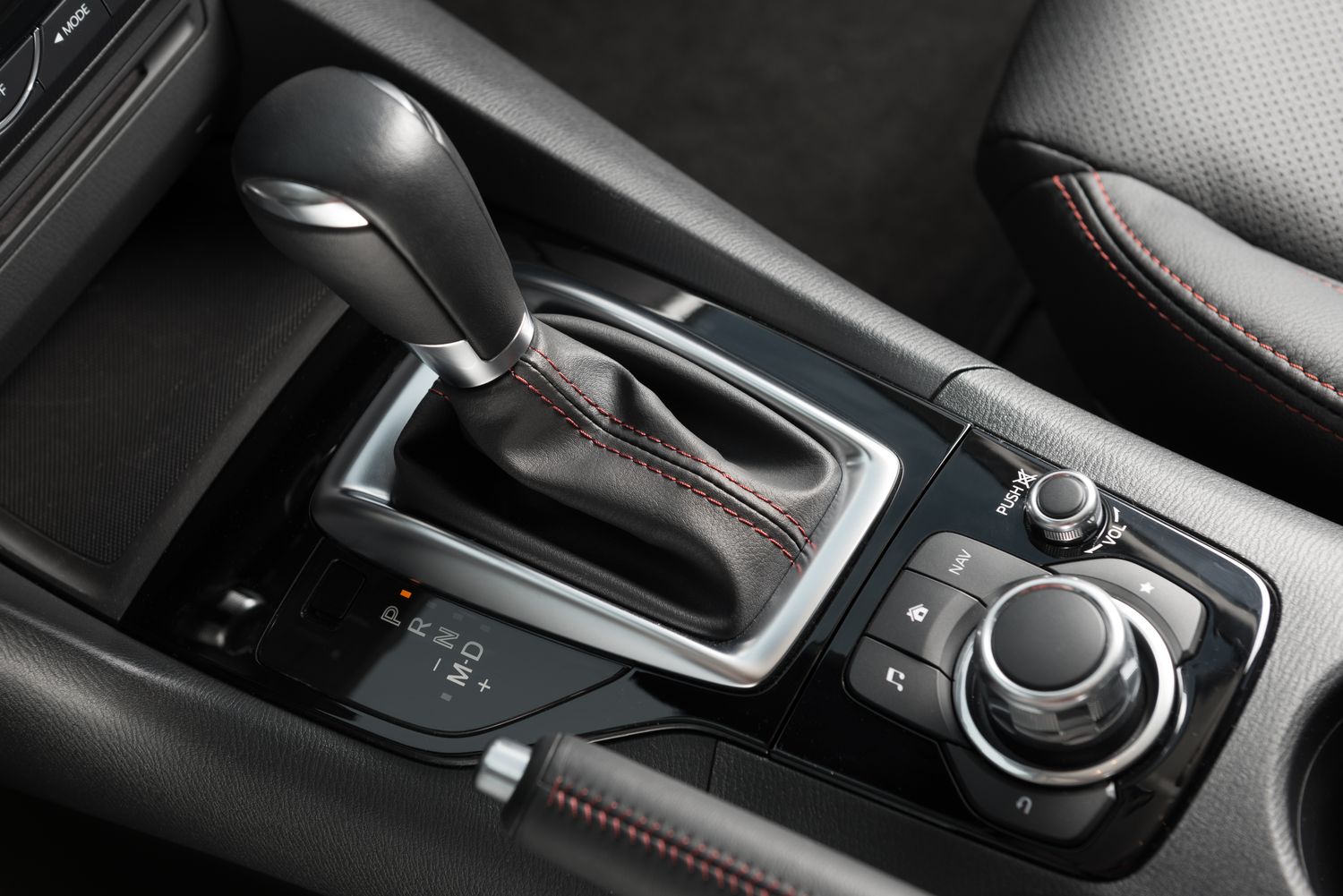

24. Запустите двигатель, и постепенно переводите селектор КП в разные режимы. Возвратите селектор в режим Р

Замена масла АКПП Мазда 3

25. Замерьте уровень жидкости в коробке. Он определяется по отметкам на щупе АКПП, и должен находится посередине сектора, со стороны указателя с меткой 50°С.

Замена масла АКПП Мазда 3

26. Если необходимо, долейте жидкость.

Самостоятельная проверка масла в АКПП Мазда 3:

1. Возьмите небольшой чистый белый лист бумаги, салфетку или белую ткань.

2. Вытяните щуп указателя уровня масла и нанесите несколько капель жидкости на бумагу.

3. Оцените цвет жидкости:

  • прозрачный голубой оттенок для Мазда (ВM) — жидкость находится в нормальном состоянии, и ее замена не нужна;
  • прозрачный розовый оттенок для Мазда (ВK/BL) — жидкость находится в нормальном состоянии, и ее замена не нужна;
  • серый/малиновый цвет, может быть еще прозрачный или немного мутный — в скорому времени уже придется заменять масло;
  • темный цвет, непрозрачный, может присутствовать запах гари — замена жидкости уже необходима.

Аналоги других производителей фильтра АКПП Мазда 3 (BK/BL):

  • JS Asakashi JT318K от 670 руб.;                 SWAG 83 10 0660 от 1055 руб.;
  • Stellox 20-51031-SX от 700 руб.;                  Sat ST-FNC1-21-500 от 1080 руб.;
  • Topran 600 458 от 825 руб.;                          ZIKMAR Z15159R от 1628 руб.;
  • Febi 100660 от 840 руб.;                                Mazda FNC1-21-500A от 2645 руб.
  • Zekkert OF-4438G от 852 руб.;

Аналоги других производителей фильтра АКПП Мазда 3 (BM):

  • Mazda FZ01-21-500 от 1816 руб.;
  • Topran 600 457 от 1912 руб.;
  • Hans Pries 600 457 786 от 2145 руб.;
  • Vaico V32-0218 от 3212 руб.

Источник: carpedia.club

favorite 0
print
share
bookmark_border
alino4karivne
