Замена салонного фильтра Мазда 3 (BK) 2003 — 2009

print share bookmark_border
0 Просмотры
5.0 Рейтинг
Инструмент
1 - 3 часа
Автосервисы рядом

Инструменты:

  • Отвертка плоская малая
  • Отвертка плоская средняя
  • Отвертка крестовая средняя
  • Вороток под торцевую насадку
  • Насадка на вороток 8 мм
  • Гаечный ключ накидной прямой 12 мм
  • Кисточка малярная
  • Пластиковая монтажная лопатка

Детали и расходники:

  • Ветошь
  • Емкость с чистой водой
  • Оригинальный фильтр салона Mazda​ BP4K-61-J6X или Mazda BP4K-61-J6X9A​

Оригинальный фильтр салона Mazda​ BP4K-61-J6X

Согласно регламентному техническому обслуживанию, замена салонного  фильтра Мазда 3 BK осуществляется через каждые 15 тыс. км. пробега. Даже если качество самого фильтрующего элемента и будет достаточно высокое, частички мусора и пыли неизбежно проникают внутрь камеры сгорания и снижают продуктивность воспламенения.

Если во время работы кондиционера в салоне ощущается неприятный запах, замените фильтр и не ждите, когда будет достигнут указанный выше рубеж.

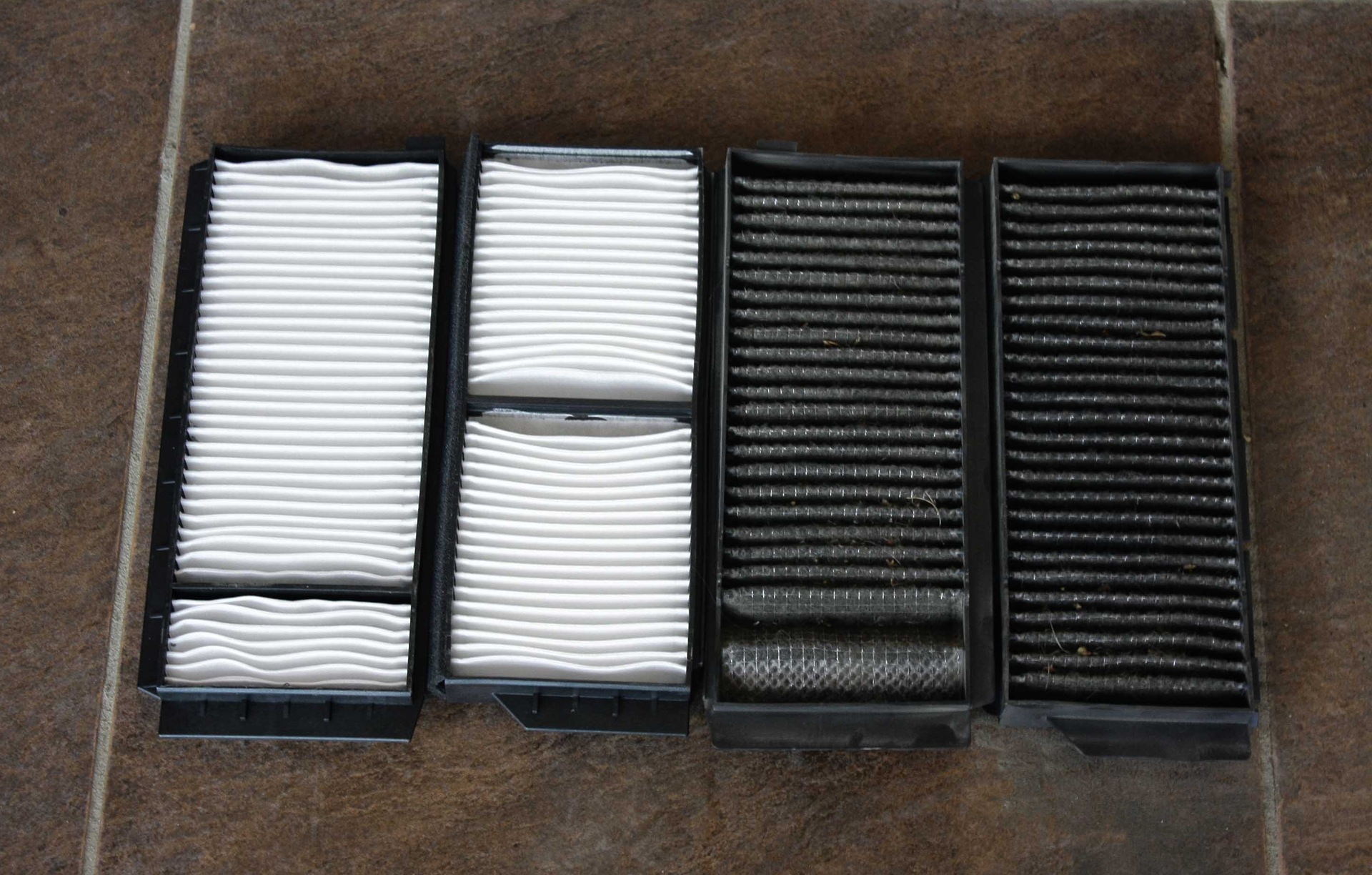

Типы салонных фильтров

Фильтры салона бывают двух видов: угольные и противопылевые. Противопылевые элементы задерживают только пух, сажу, пыльцу растений и пыль. В угольных вариантах содержится активированный уголь, что способствует не только механическому очищению воздуха, но и поглощению вредных для человека веществ. Также такой фильтр не пропускает в салон неприятные запахи, такие как чадный дым или выхлопы других автомобилей.

Признаки необходимости замены фильтра:

  • внутреннее запотевание стекол;
  • неприятные запахи в салоне;
  • при работающей вентиляции, в салоне заметна пыль;
  • чувство влажности в салоне;
  • ощущение слабого потока воздуха при включении кондиционера или печки.

Примечание:

Устанавливайте новый фильтрующий элемент с максимальной осторожностью, во избежание его повреждения.

Фильтры поступающего в салон воздуха расположены за консолью, под панелью приборов со стороны пассажира.

Замена салонного фильтра Мазда 3 BK

Для замены салонного фильтра Мазда 3 BK выполните следующее:

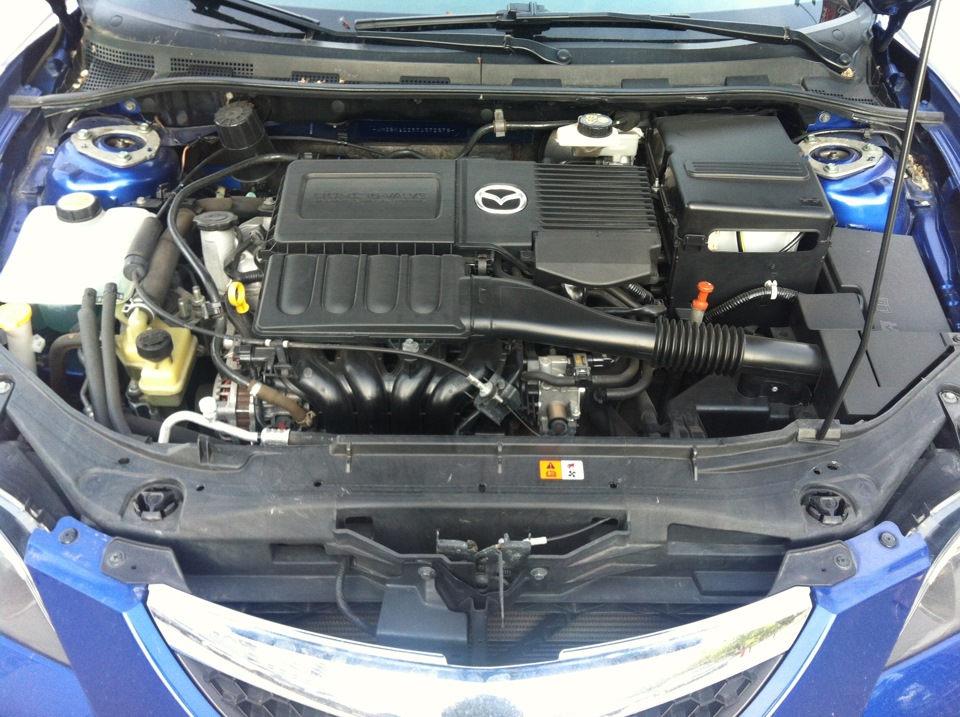

1. Установите транспортное средство на ровную поверхность и откройте капот.

Замена салонного фильтра Мазда 3 BK

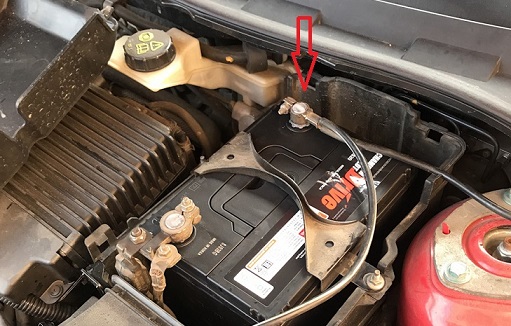

2. Отключите провод от «минусовой» клеммы АКБ Мазда 3.

Замена салонного фильтра Мазда 3 BK

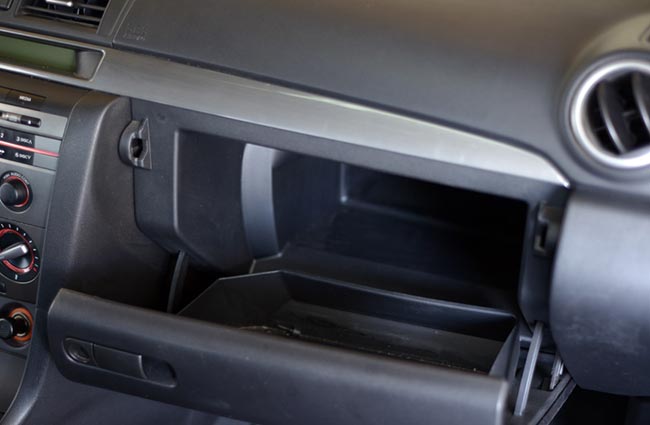

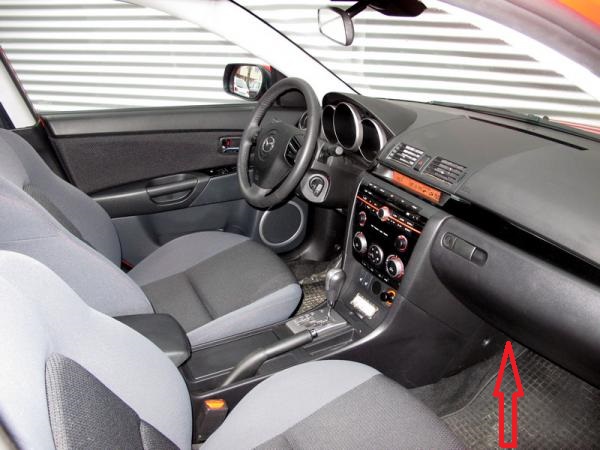

3. Для доступа к фильтру нужно снимать перчаточный ящик. Откройте бардачок и достаньте из него все содержимое.

Замена салонного фильтра Мазда 3 BK

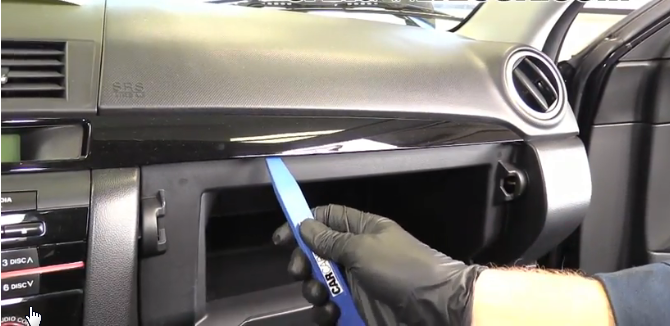

4. Потянув на себя, снимите центральную декоративную накладку панели приборов (держится на 4-х клипсах).

Замена салонного фильтра Мазда 3 BK

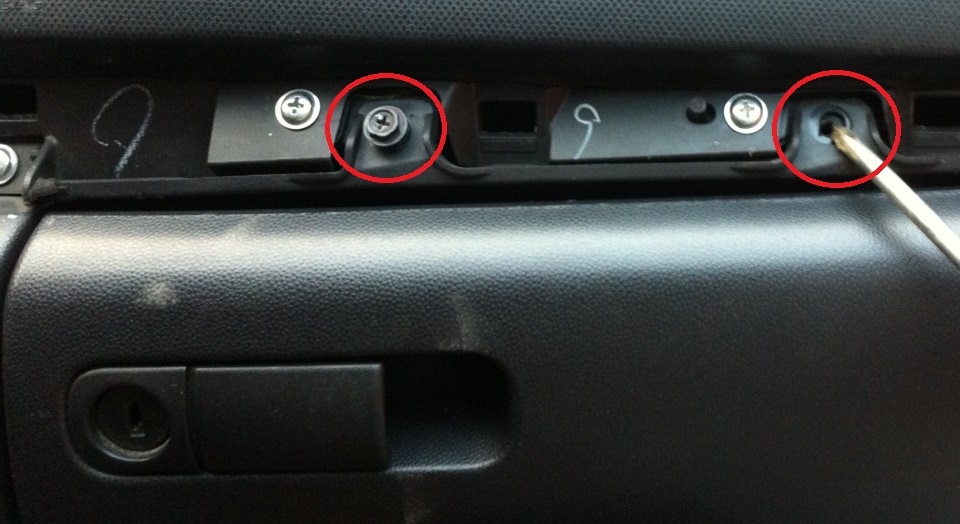

5. Крестовой отверткой выверните 2 винта крепления вещевого ящика.

Замена салонного фильтра Мазда 3 BK

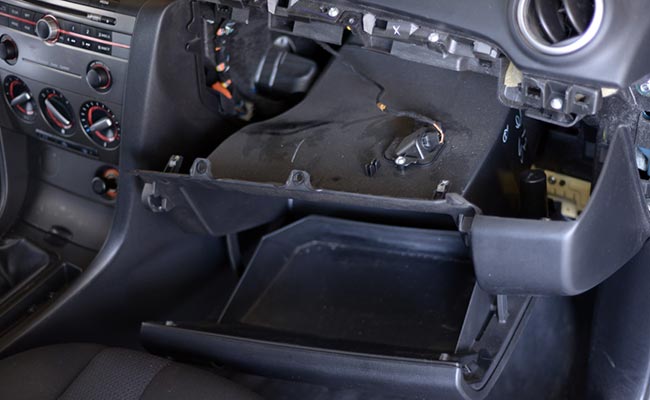

6. Сместите всю конструкцию ящика на себя и вниз (дверь автомобиля должна быть открытой).

Замена салонного фильтра Мазда 3 BK

7. Отверните винт крепления подсветки бардачка.

Замена салонного фильтра Мазда 3 BK

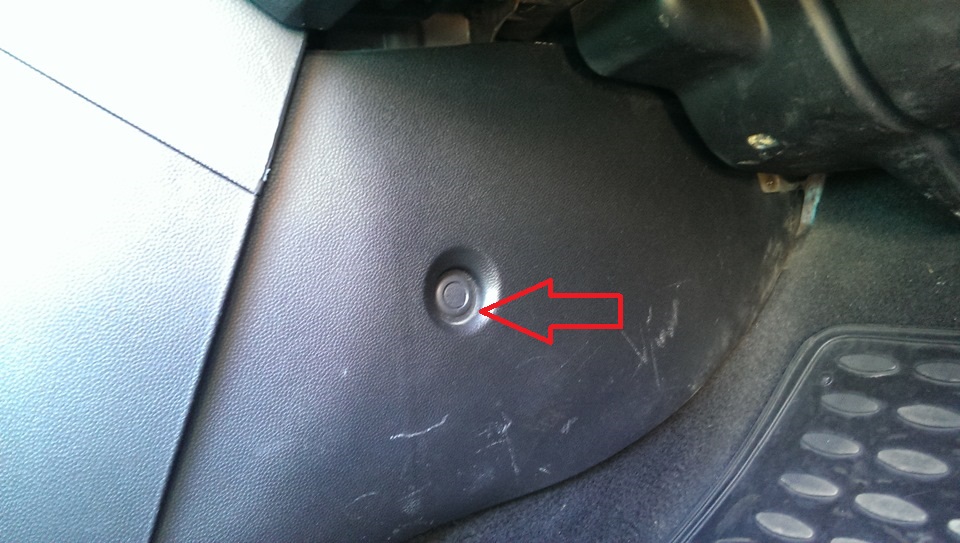

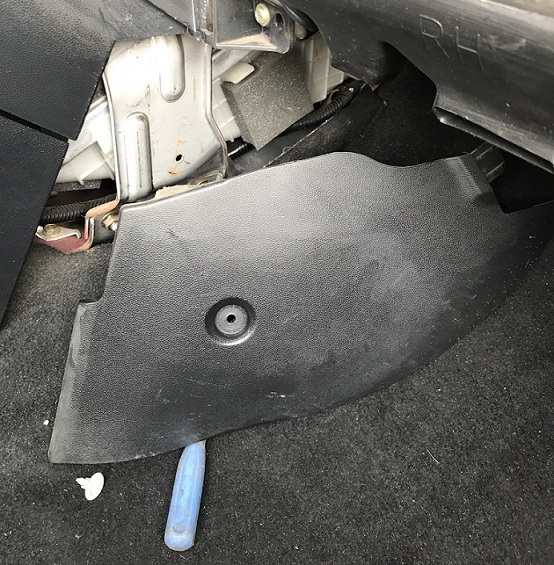

8. Тонкой шлицевой отвёрткой извлеките клипсу пластикового щитка на боковой панели под вещевым ящиком.

Замена салонного фильтра Мазда 3 BK

9. Снимите пластиковую панель, выводя ее из пазов.

Замена салонного фильтра Мазда 3 BK

10. Снимите декоративную панель под бардачком. Она держится на 2-х защелках.

Замена салонного фильтра Мазда 3 BK

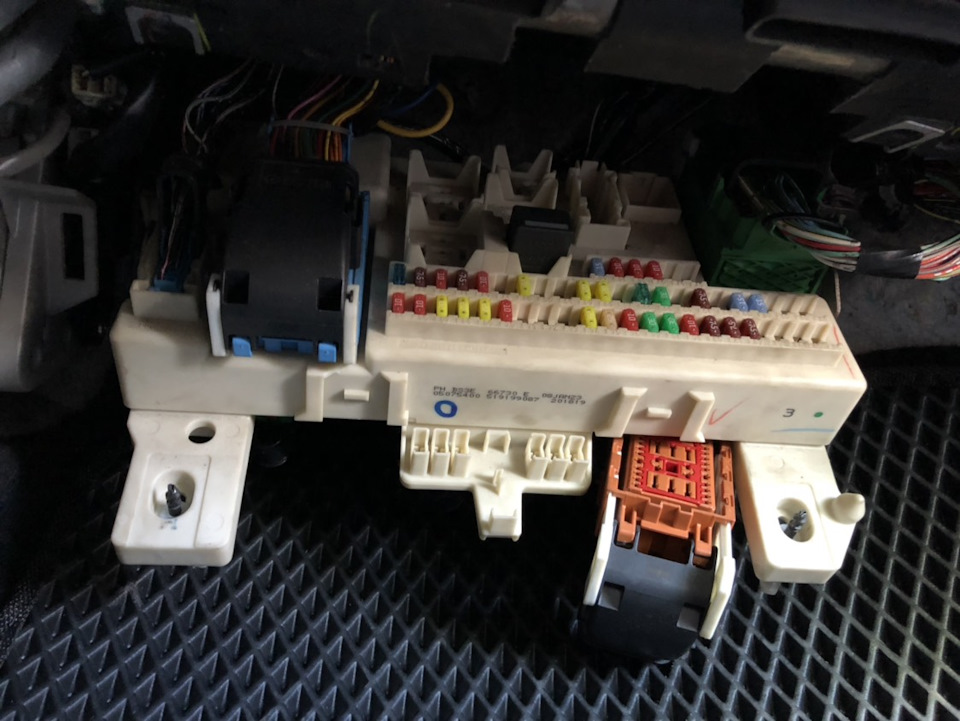

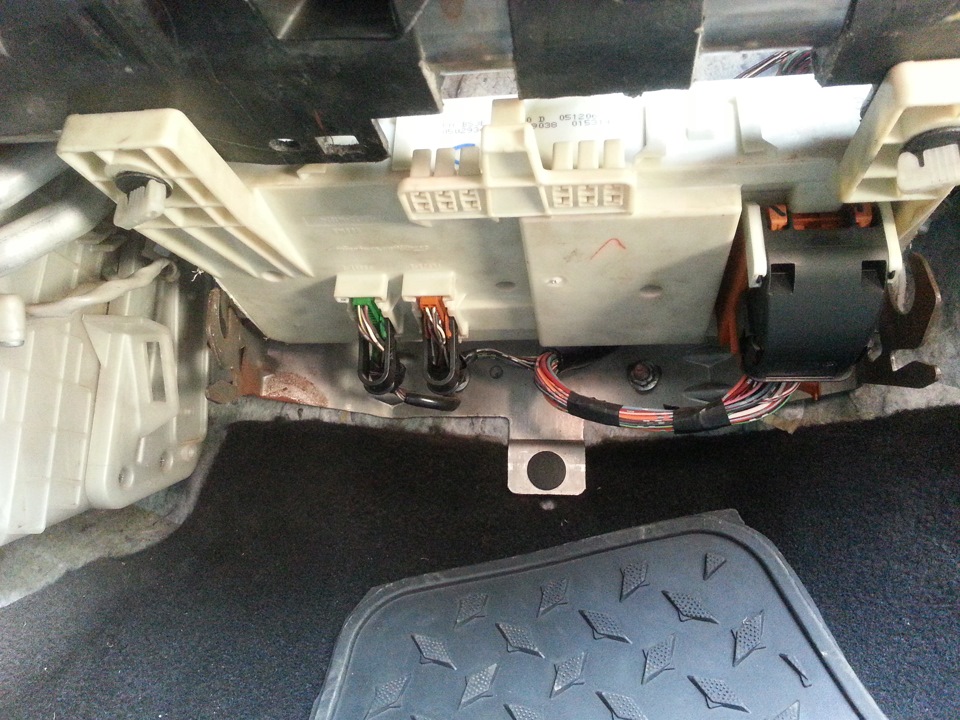

Так откроется доступ к блоку предохранителей.

Замена салонного фильтра Мазда 3 BK

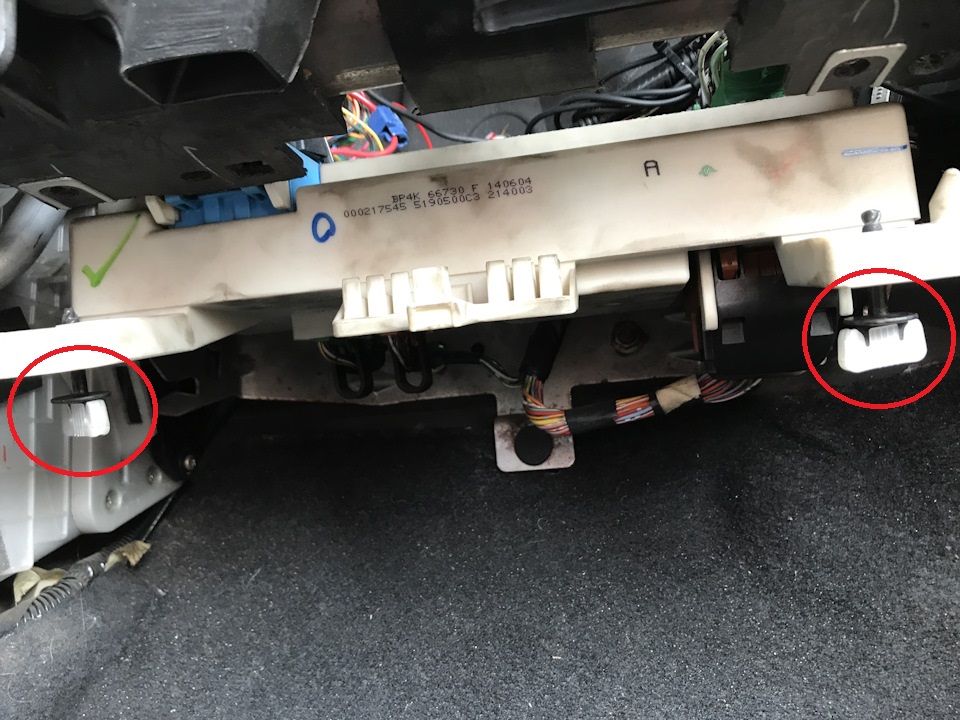

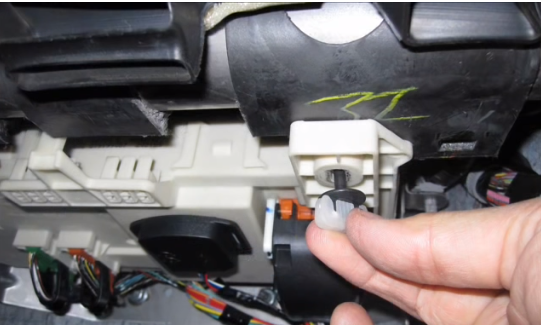

11. Открутите 2 фиксатора крепления блока предохранителей.

Замена салонного фильтра Мазда 3 BK

Замена салонного фильтра Мазда 3 BK

 12. Опустите блок предохранителей вниз.

Замена салонного фильтра Мазда 3 BK

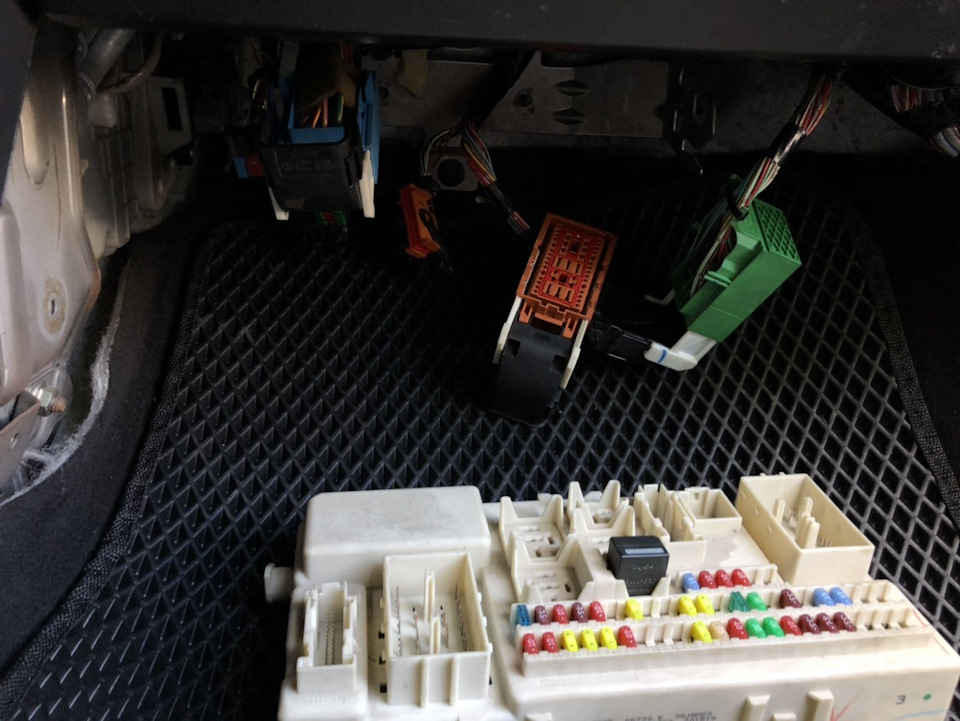

13. Отсоедините от блока все штекеры (3 большие и 3 маленькие). Уберите блок предохранителей и реле в сторону.

Замена салонного фильтра Мазда 3 BK

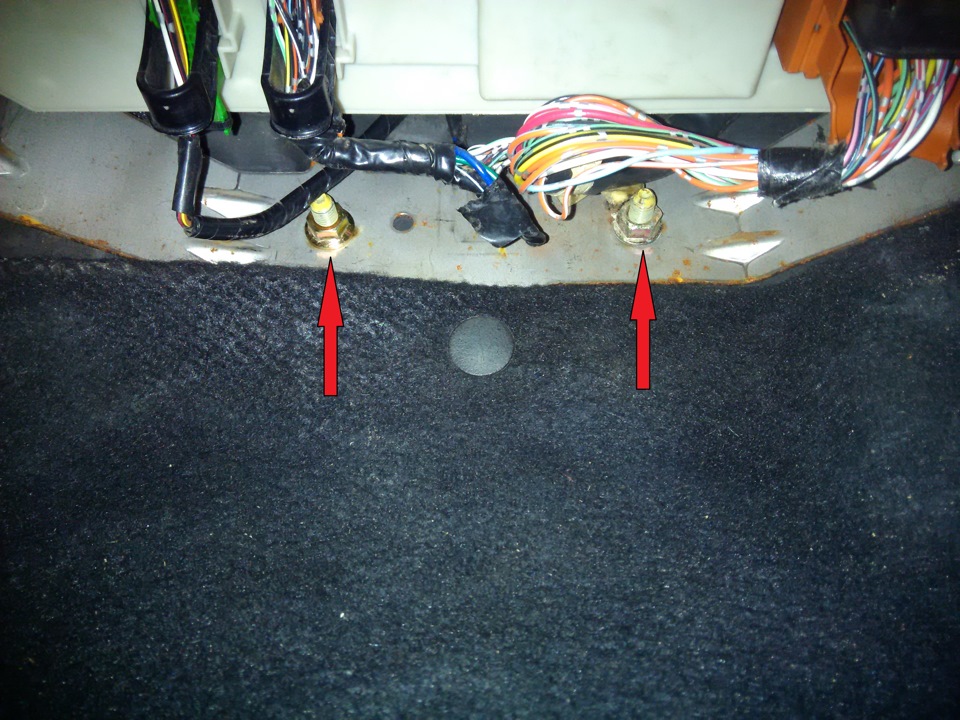

14. Кронштейн крепления блока предохранителей ограничивает доступ к отверстию, где находится фильтр салона Мазда 3. Поэтому, накидным ключом на 12, отверните 2 гайки крепления металлического кронштейна. Уберите его в сторону.

Замена салонного фильтра Мазда 3 BK

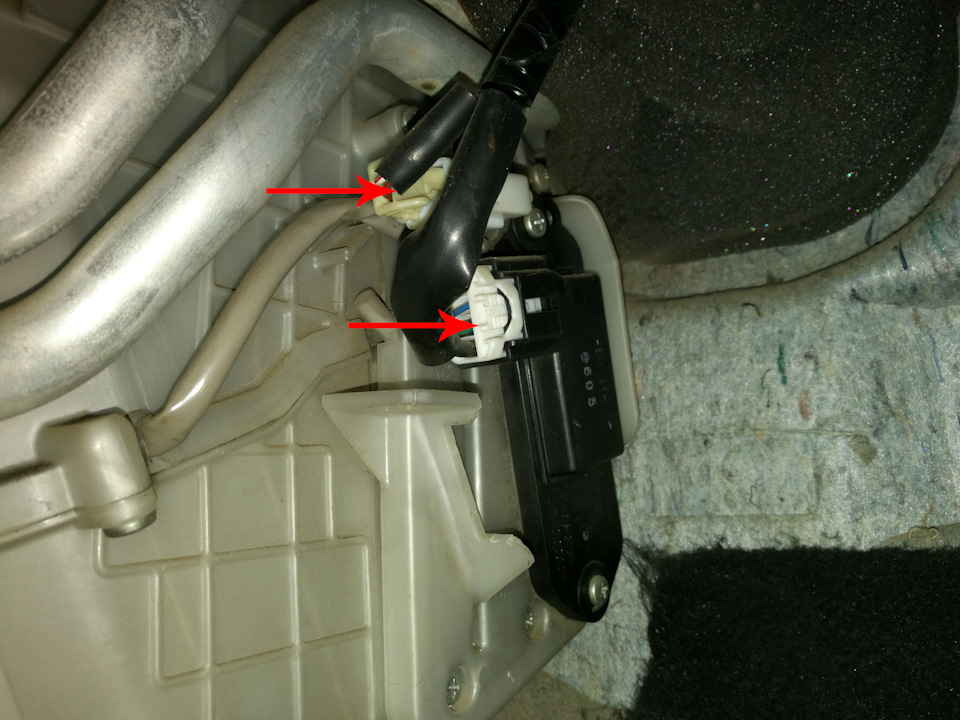

15. С помощью плоской отвёртки отсоедините от резистора 2 фишки.

Замена салонного фильтра Мазда 3 BK

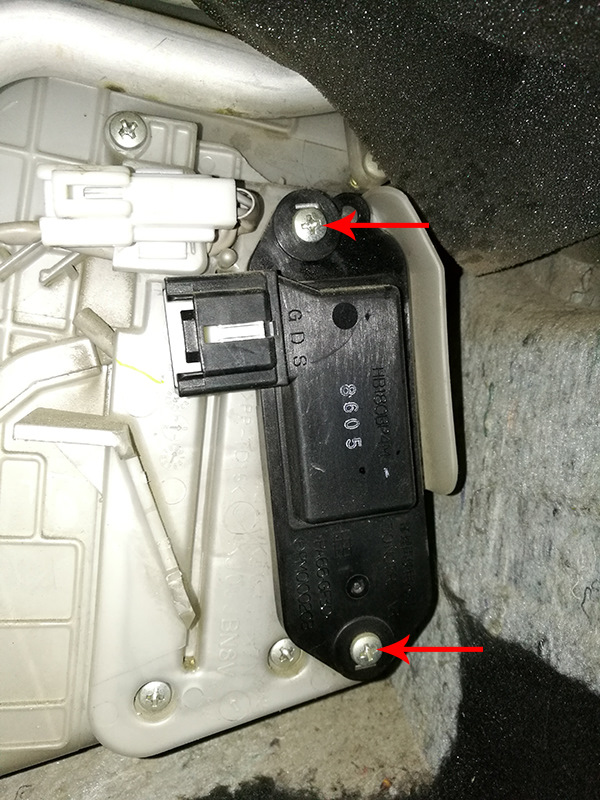

16. Крестовой отверткой выкрутите болты, и достаньте резистор отопителя.

Замена салонного фильтра Мазда 3 BK

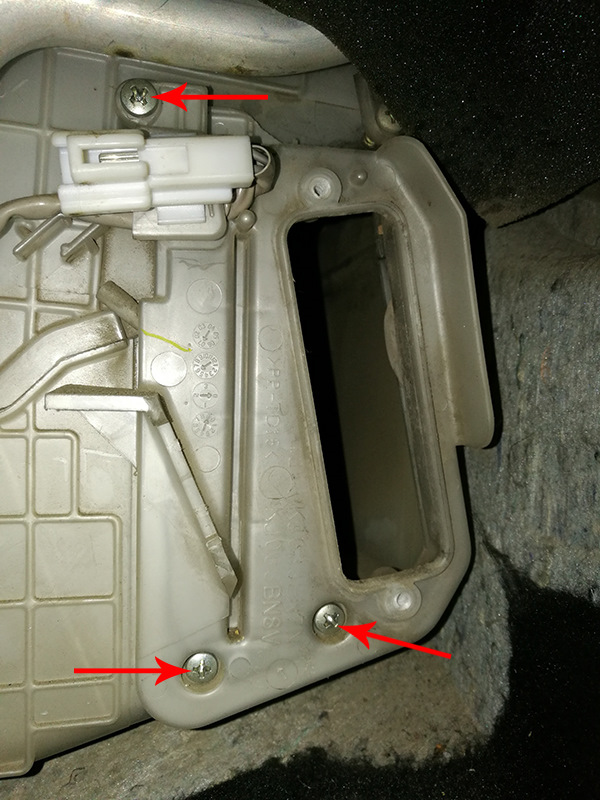

17. Крестовой отверткой выверните винты крепления крышки фильтра климатической установки.

Замена салонного фильтра Мазда 3 BK

18. Отведите крышку в сторону.

Замена салонного фильтра Мазда 3 BK

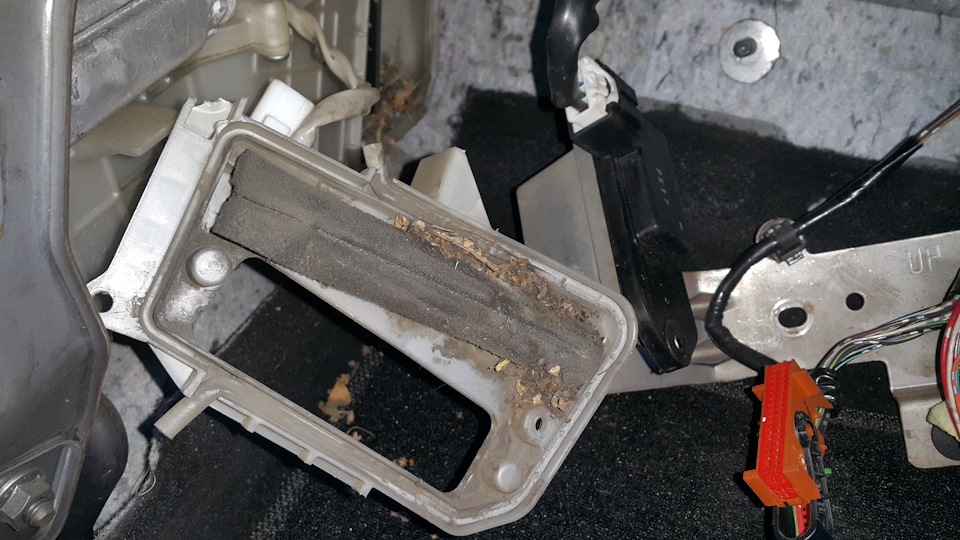

19. Извлеките сначала нижнюю, а затем и верхнюю части фильтрующего элемента.

Замена салонного фильтра Мазда 3 BK

Замена салонного фильтра Мазда 3 BK

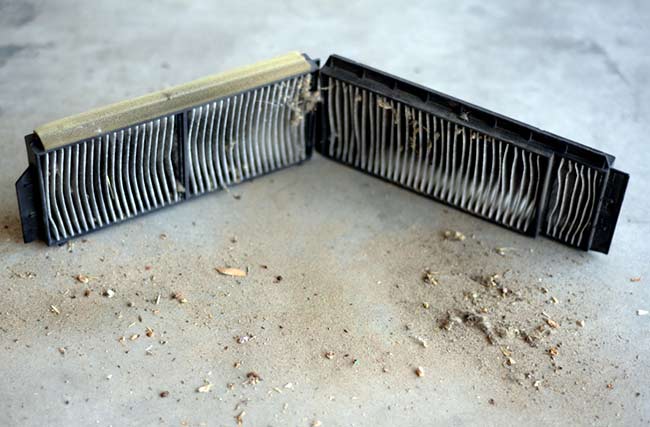

Снятый старый фильтр

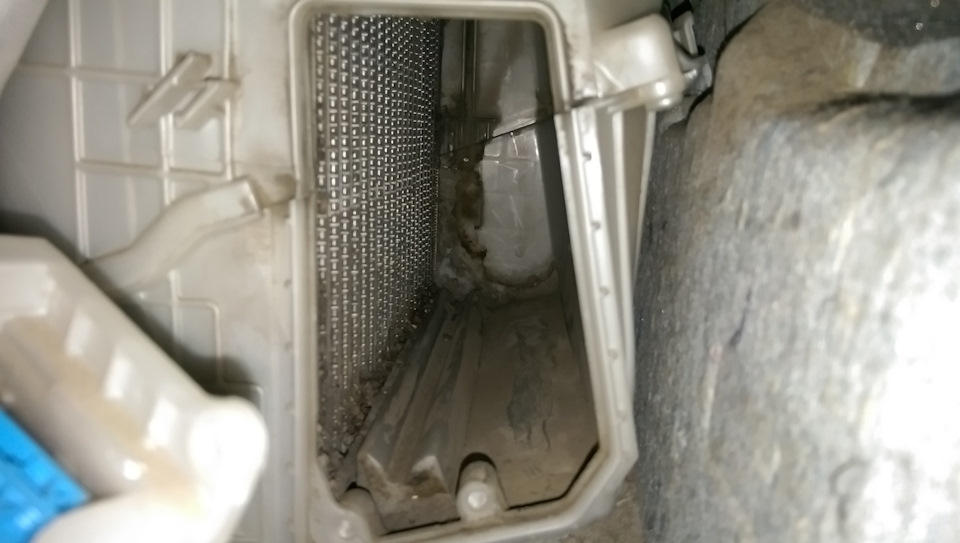

20. Удалите кисточкой из корпуса весь мусор и, по возможности, протрите его внутреннюю часть.

Замена салонного фильтра Мазда 3 BK

21. Замените салонный фильтр Мазда 3 на новый.

Замена салонного фильтра Мазда 3 BK

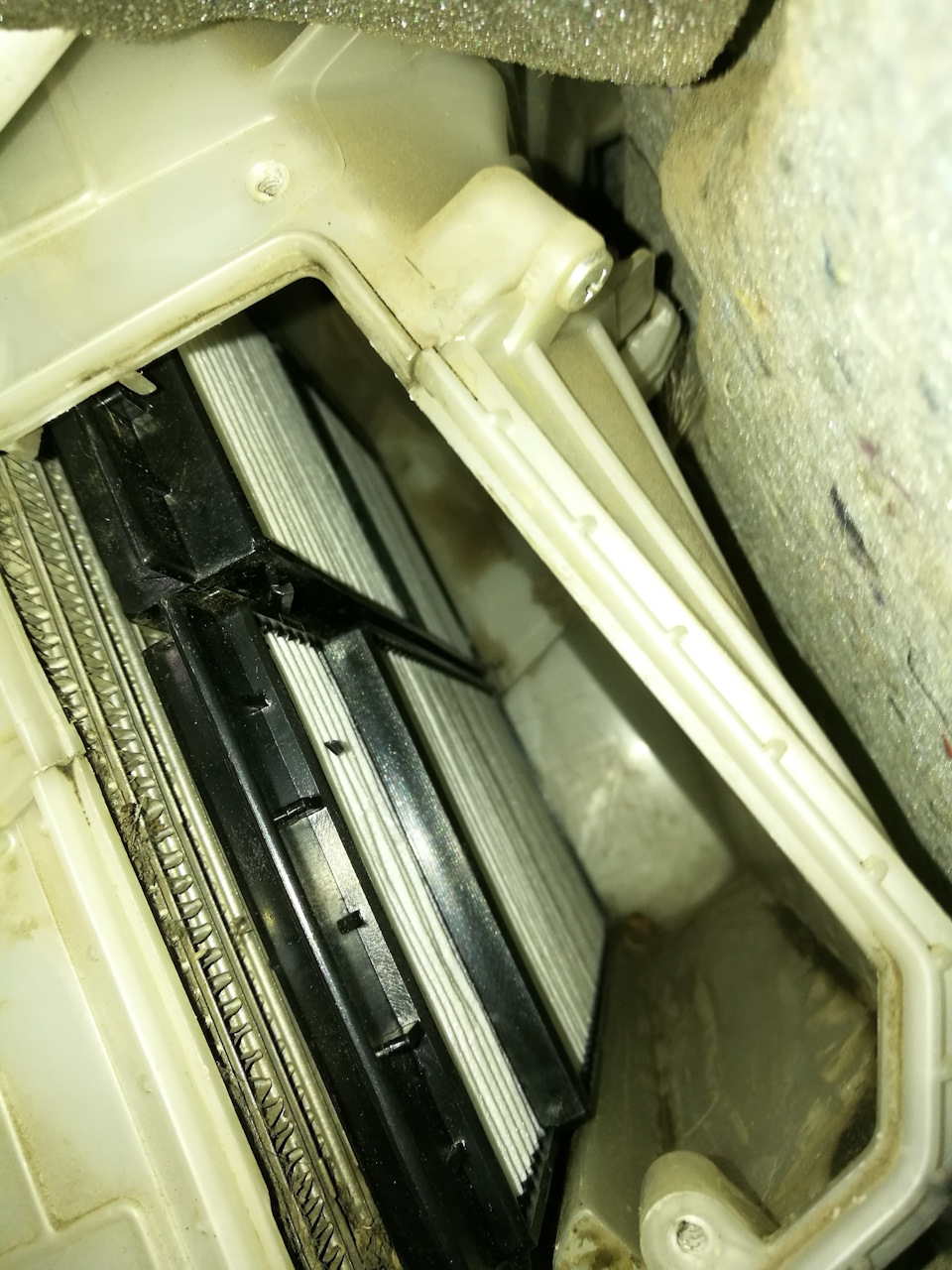

 22. Вставьте новый фильтр в корпус по имеющимся пазам.

Замена салонного фильтра Мазда 3 BK

Примечание:

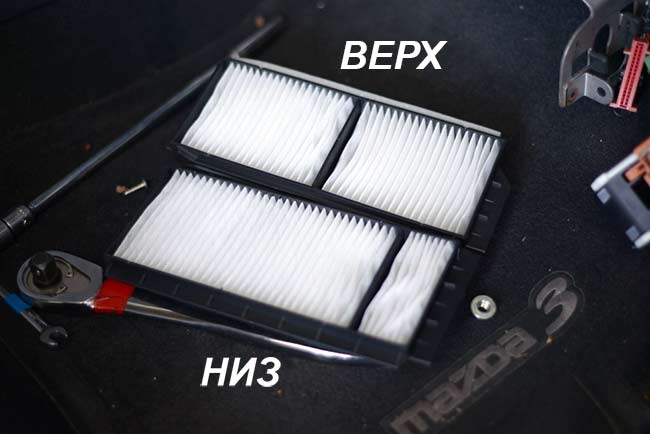

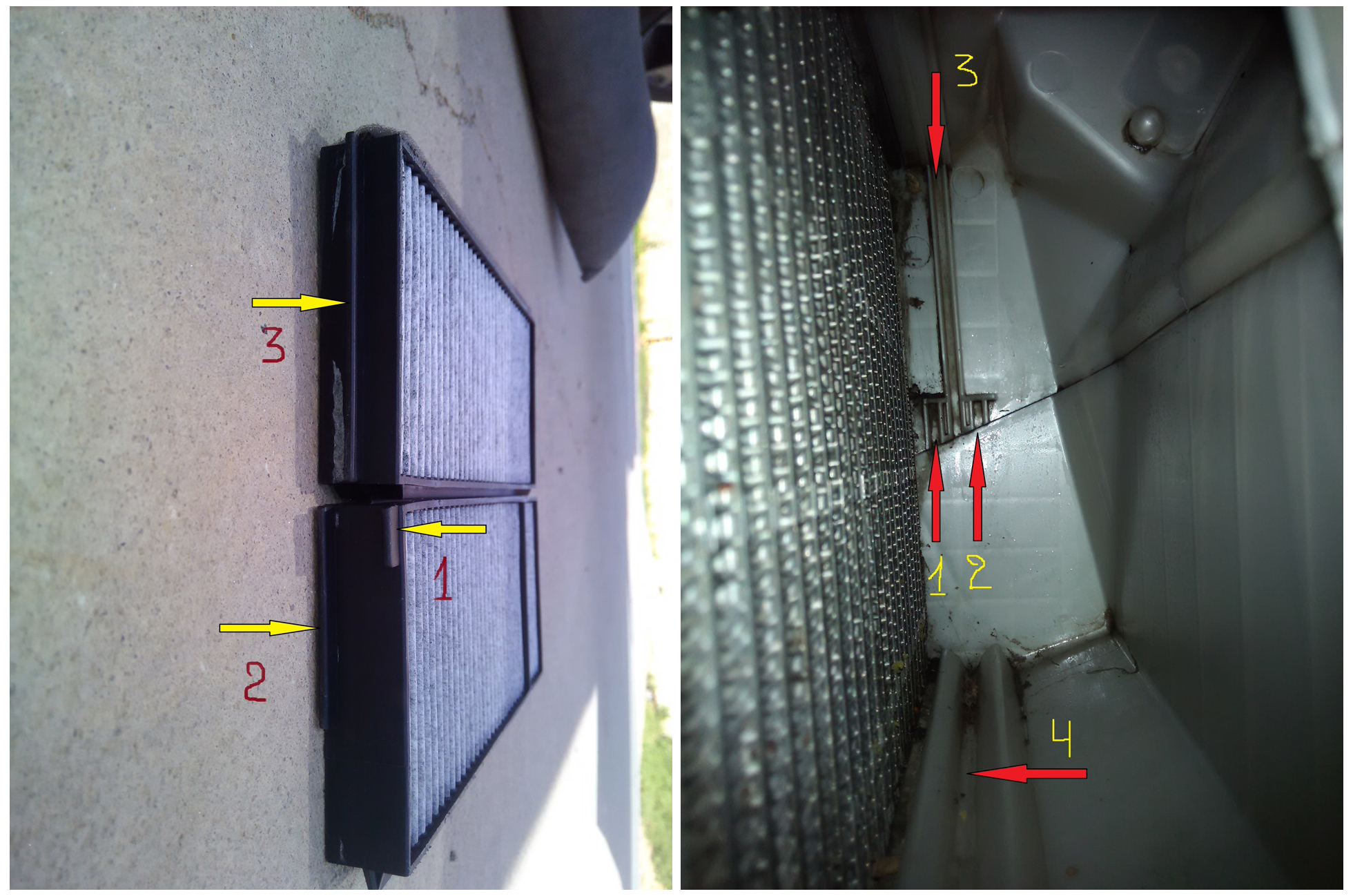

При установке следите за правильным расположением фильтров между собой: стрелки на корпусах элементов должны быть друг напротив друга и направлены назад. Выступ нижней части фильтра должен войти в паз верхней части.

Замена салонного фильтра Мазда 3 BK

Замена салонного фильтра Мазда 3 BK

Очень важно правильно и ровно вставить в корпус новые элементы.

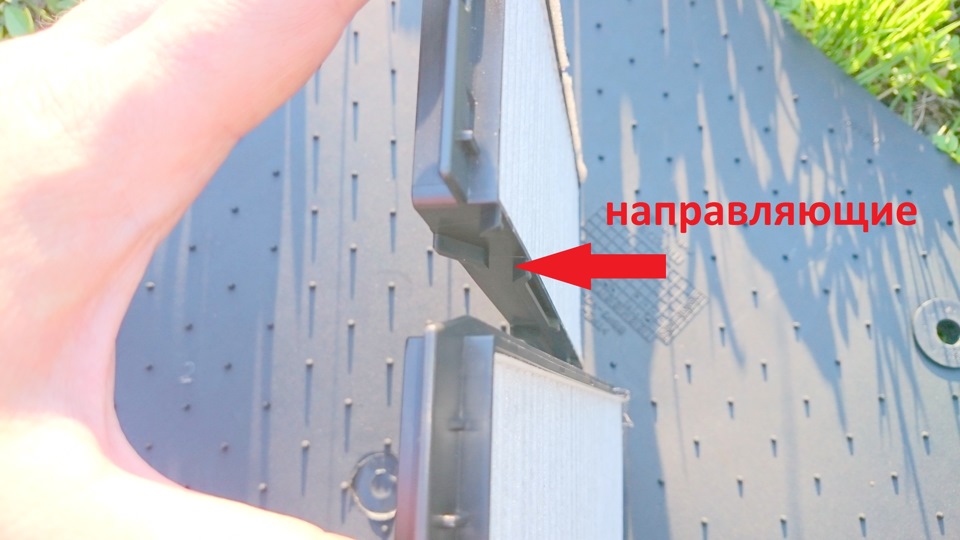

На дальней стенке корпуса фильтра есть направляющие. Вставляя первый элемент, нужно попасть в направляющие на дальней стенке и в направляющие на ближней стенке. Дальше поднять фильтр вверх. После этого устанавливать и нижний элемент.

Замена салонного фильтра Мазда 3 BK

Расположение пазов в коробе фильтра

23. Соберите конструкцию в обратной последовательности.

Видео замены салонного фильтра Мазда 3 BK:

https://www.youtube.com/watch?time_continue=9&v=3xDicf3ch0s

https://www.youtube.com/watch?v=FZ40TXt9XUM&feature=player_embedded

Аналоги других производителей салонного фильтра:

  • ​Nipparts J1343017 от 235 руб.;                        Bosch 1 987 432 163 от 890 руб.;
  • Sakura CA-1708 от 311 руб.;                              Valeo 698892 от 922 руб.;
  • Japan Parts FAA-MA8 от 420 руб.;                    Filtron K1212-2x от 974 руб.;
  • Zekkert IF-3149 от 531 руб.;                               Febi 27243 от 998 руб.;
  • Stellox 71-10242-SX от 603 руб.;                       Champion CCF0129 от 1022 руб.;
  • WIX WP9282 от 645 руб.;                                    Delphi TSP0325202 от 1058 руб.;
  • Kolbenschmidt 50013927 от 653 руб.;             Mazda BP4K-61-J6X от 1715 руб.
