Замена маслосъемных колпачков Chery Tiggo

Инструменты:

• Гаечный ключ рожковый - 8 мм
• Гаечный ключ рожковый - 10 мм
• Гаечный ключ рожковый - 13 мм
• Свечной ключ
• Намагниченная отвертка
• Приспособление для снятия клапанных пружин
• Динамометрический ключ
• Насадка на вороток - 8 мм
• Насадка на вороток -10 мм
• Насадка на вороток - 13 мм
• Насадка на вороток - 16 мм
• Насадка на вороток - 19 мм
• Насадка на вороток - 22 мм
• Шестигранный ключ - 5 мм
• Шестигранный ключ - 8 мм
• Гаечный ключ накидной прямой - 18 мм
• Гаечный ключ накидной прямой - 30 мм
• Отвертка крестовая средняя
• Молоток малый
• Отвертка плоская средняя
• Съёмник шкива коленчатого вала
• Пинцет для извлечения сухарей из тарелок пружин клапанов
• Приспособление для сжатия пружин клапанов

• Клещевой или инерционный съёмник маслосъёмных колпачков

Примечание:

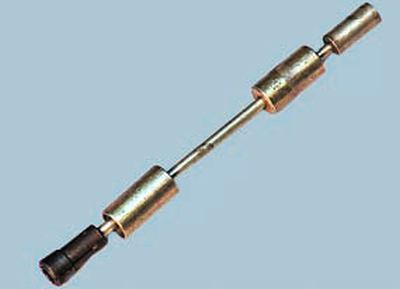

У показанного съемника на другом конце есть оправка для напрессовки колпачков. При отсутствии такого съемника потребуются пассатижи для снятия колпачков и оправка подходящего диаметра для их напрессовки на направляющие втулки клапанов.

Внешним признаком износа маслосъёмных колпачков является кратковременное появление голубого дыма из выхлопной трубы после пуска двигателя, а также при торможении двигателем после длительного движения под нагрузкой. При этом постоянного дымления обычно не наблюдается. Косвенные признаки – увеличенный расход масла при отсутствии внешних течей и замасленные электроды свечей зажигания.

1. Снимите головку блока цилиндров.

2. Снимите распределительные валы.

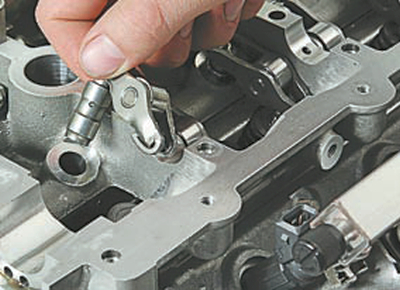

3. Снимите нажимные рычаги клапанов в сборе с гидрокомпенсаторами.

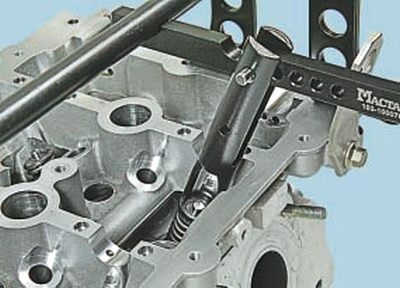

4. Установите на головку блока цилиндров приспособление для сжатия пружин клапанов.

5. Сожмите приспособлением пружину одного из клапанов и выньте из тарелки пружины с помощью намагниченной отвертки или пинцета два сухаря. Затем снимите приспособление.

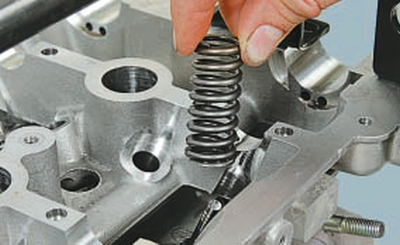

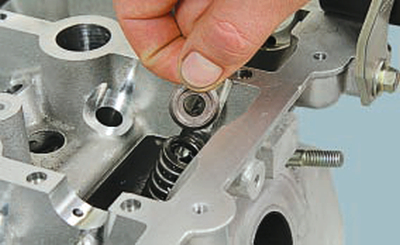

6. Снимите тарелку пружины и пружину.

Примечание:
Если одновременно снимаете тарелки и пружины с нескольких клапанов, снятые детали следует устанавливать на те клапаны, с которых они сняты.

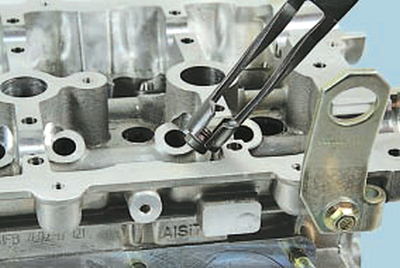

7. Снимите колпачок с направляющей втулки клапана специальным съемником клещевого типа или пассатижами, прикладывая усилие строго вверх и не проворачивая колпачок, чтобы не повредить направляющую втулку клапана.

8. Если вы используете съемник маслосъемных колпачков инерционного типа, установите цангу съемника на колпачок и резко ударьте бойком по втулке цанги. Затем так же резко ударьте бойком по ручке приспособления, спрессовав тем самым колпачок с втулки.

Предупреждение:

Не снимайте колпачок, поддевая его с двух сторон отвёртками. Направляющая втулка, на которую надет колпачок, изготовлена из металлокерамики, и её кромка легко откалывается.

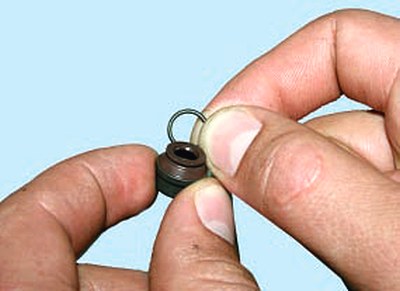

9. Перед установкой новых маслосъемных колпачков рекомендуем снять с них пружины, иначе колпачки можно повредить, когда они будут проходить через проточки под сухари на клапанах. Если в комплект новых колпачков входит пластмассовая установочная втулка, пружины можно не снимать. В этом случае наденьте втулку на стержень клапана.

10. Смажьте внутреннюю поверхность маслосъемного колпачка моторным маслом и продвиньте колпачок по стержню клапана до направляющей втулки.

11. Установите оправку для запрессовки колпачка. Легкими ударами бойка по оправке запрессуйте колпачок до упора. При отсутствии специального приспособления можно подобрать цилиндрическую оправку подходящего диаметра и напрессовывать через нее колпачок легкими ударами молотка по оправке.

Полезный совет:

В качестве оправки можно использовать длинную головку из набора инструментов. При этом нужно выбрать головку с двенадцатью гранями и с фаской внутри отверстия, чтобы головка контактировала с колпачком по сплошной окружности.

12. Снимите направляющую втулку со стержня клапана или наденьте на колпачок пружину, если её  снимали.

13. Установите пружину и тарелку клапана в порядке, обратном снятию. Установите сухари с помощью приспособления так, чтобы они встали в проточки стержня клапана. После установки сухарей ударьте молотком через металлический стержень по торцу клапана, чтобы сухари сели на место.

Предупреждение:

Если установленные с перекосом сухари останутся незафиксированными, при пуске двигателя «рассухарившийся» клапан провалится в цилиндр, что приведет к серьезной аварии двигателя.

14. Аналогично замените маслосъемные колпачки остальных клапанов.

15. Установите снятые детали в порядке, обратном снятию.
