Замена наружного наконечника рулевой тяги Nissan Qashqai 2007 - 2013

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Подъемник
Не обозначено
Автосервисы рядом

Инструменты:

  • Вороток под торцевую насадку
  • Торцевая головка 14 мм
  • Гаечный ключ рожковый 13 мм
  • Гаечный ключ рожковый 22 мм
  • Съемник шаровых шарниров
  • Линейка
  • Башмаки
  • Щетка металлическая
  • Молоток

Детали и расходники:

  • Наружный наконечник рулевой тяги
  • Легкопроникающая смазка WD-40
  • Гайки крепления шаровых пальцев наружных наконечников рулевых тяг
  • Ветошь

Съемник шаровых шарниров Nissan Qashqai

Съемник шаровых шарниров

Примечания:

Данную работу удобнее выполнять на подъемнике. Также ее можно выполнить на автомобиле, установленном на опоры.

Замена наконечника показана на примере левой рулевой тяги, правый наконечник заменяйте аналогично.
Резьба левого наконечника правая, а правого – левая.

1. Поднимите и установите на опору под переднюю часть автомобиля со стороны заменяемого наконечника. Снимите колесо.

Домкрат винтовой под передней частью Nissan Qashqai

Предупреждение:

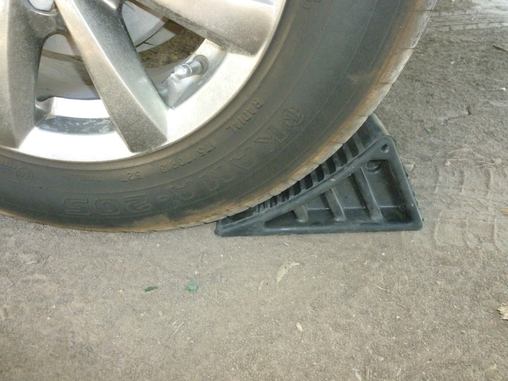

Затормозите автомобиль стояночным тормозом и установите под задние колеса противооткатные упоры (башмаки).

Противооткатный упор под колесом Nissan Qashqai

Полезный совет:

Если крепежные детали сильно загрязнены, очистите их металлической щеткой и обработайте легкопроникающей смазкой, например WD-40.

2. Измерьте и запишите длину свободной части резьбы рулевой тяги, чтобы при сборке по возможности не нарушить угол схождения колес (для наглядности показано на снятом рулевом механизме).

Свободная часть резьбы рулевой тяги Nissan Qashqai

3. Отверните гайку крепления шарового пальца наконечника к рычагу поворотного кулака.

Гайка крепления шарового пальца Nissan Qashqai

Примечание:

Гайки крепления шаровых пальцев наружных наконечников рулевых тяг самоконтрящиеся. При каждом снятии заменяйте гайки новыми.

4. Установите съемник шаровых шарниров.

Установка съемника шаровых шарниров Nissan Qashqai

5. Выпрессуйте палец из бобышки поворотного кулака.

Бобышка поворотного кулака Nissan Qashqai

Полезный совет:

При отсутствии съемника палец шарового шарнира можно выбить резкими ударами молотка по торцу бобышки поворотного кулака, нанося удары вдоль оси рычага.

6. Ослабьте затяжку контргайки наконечника рулевой тяги (для наглядности показано на снятом рулевом механизме).

Контргайка наконечника рулевой тяги Nissan Qashqai

7. Отверните наконечник от рулевой тяги, подсчитывая число оборотов, чтобы при установке нового наконечника по возможности не изменилось схождение колес (для наглядности показано на снятом рулевом механизме).

Наружный наконечник рулевой тяги Nissan Qashqai

Наружный наконечник рулевой тяги

8. Установите новый наконечник в порядке, обратном снятию, навернув его на рулевую тягу на то число оборотов, которое было подсчитано при снятии, и затяните контргайку моментом.

9. Повторно измерьте длину свободной части резьбы рулевой тяги. Эта длина должна соответствовать значению, измеренному в п. 2. Если это не так, ослабьте контргайку и либо наверните, либо сверните наконечник в зависимости от того, увеличилась или уменьшилась длина свободной части резьбы. Затяните контргайку и повторите проверку.

10. Проверьте и при необходимости отрегулируйте углы установки колес на станции технического обслуживания.

В статье не хватает:

  • Качественных фото ремонта
  • Фото инструмента
  • Фото деталей и расходников
