Замена основного и дополнительного глушителей Ford Focus 3

ПРИМЕЧАНИЕ
Работа показана на примере двигателя 1,6 л Duratec Ti-VCT. На двигателе 2,0 л Duratec Ti-VCT работа выполняется аналогично.
Основной и дополнительный глушители соединены между собой приваренными трубами в неразборный узел, который при повреждении любого элемента нужно снимать с автомобиля в сборе.
Вам потребуются: ключ «на 15», отвертка с плоским лезвием.

1. Отверните гайки и разъедините фланцы катколлектора и дополнительного глушителя.

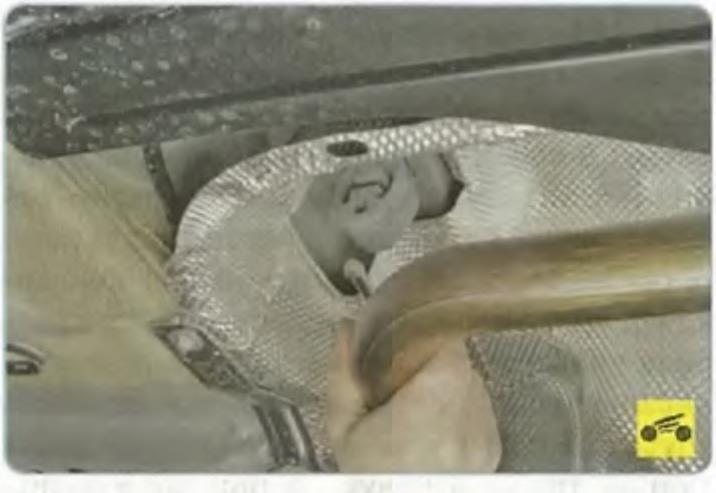

2. Снимите подушку с кронштейна дополнительного глушителя.

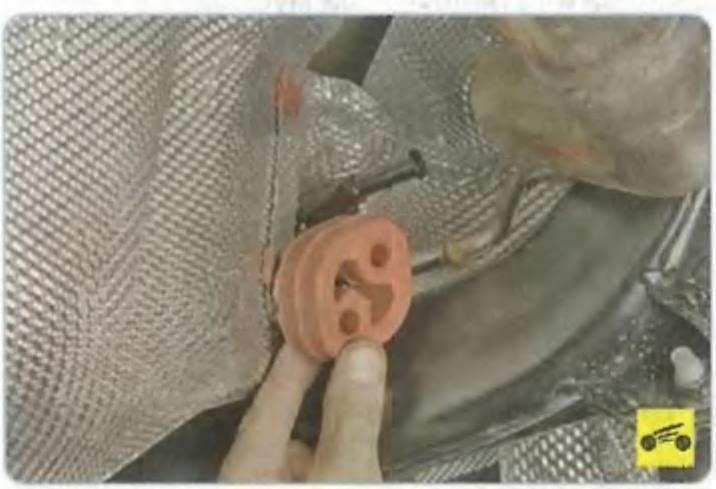

3. Снимите промежуточную...

4. ... и левую...

5. ...и правую подушки с кронштейнов основного глушителя, а затем снимите основной и дополнительный глушители с автомобиля.
6. Установите основной и дополнительный глушители в порядке, обратном снятию. Уплотнительную прокладку между фланцами катколлектора и дополнительного глушителя обязательно замените новой. Для облегчения установки подушек подвески системы смажьте мыльным раствором кронштейны основного глушителя и выхлопной трубы.
ПРИМЕЧАНИЕ
В запасные части могут быть поставлены в отдельности основной и дополнительный глушители с трубами. Причем трубы могут иметь на концах развальцовку увеличенного диаметра для телескопического соединения или не иметь развальцовки для соединения встык. В обоих случаях для замены поврежденного элемента необходимо разрезать соединяющую их трубу по месту, например, плоскошлифовальной машинкой («болгаркой») , приложив для определения места разреза рядом новый элемент. Причем для телескопического соединения нужно отрезать трубу с запасом, необходимым для введения старой трубы в новую, а при соединении встык - без запаса. В первом случае трубы соединяют с помощью хомута, а во втором - сваркой или переходной муфтой.

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим
