Инструменты:
- Балонный ключ

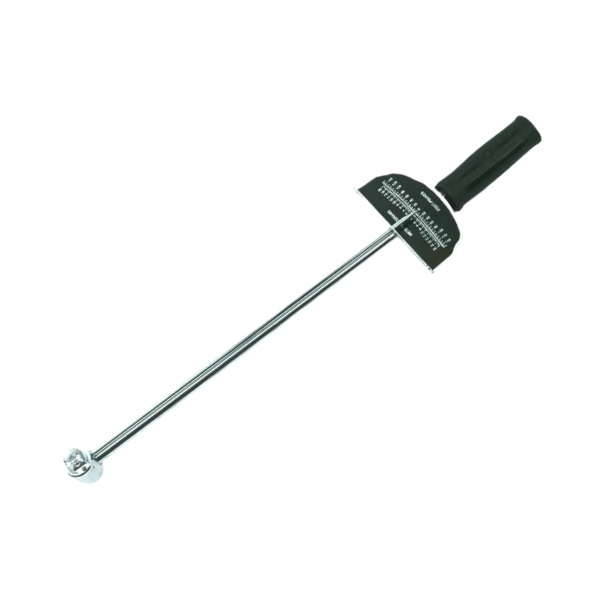

- Динамометрический ключ

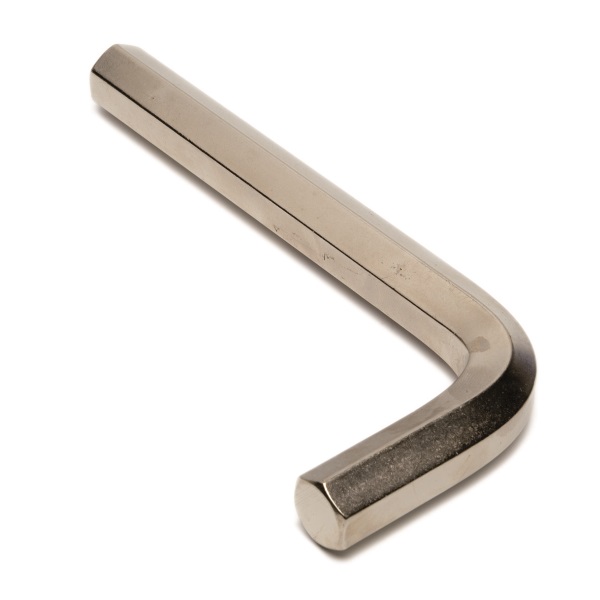

- Шестигранный ключ 10 мм

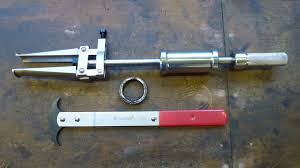

- Специальный инструмент 09308-00010

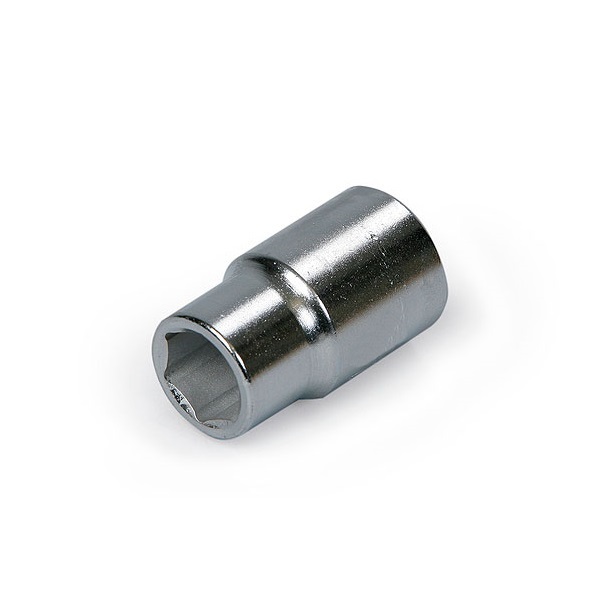

- Насадка на вороток 14 мм

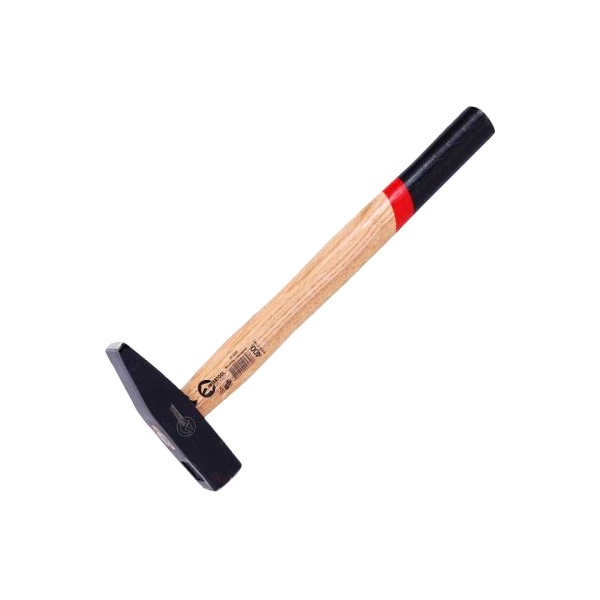

- Молоток малый
Детали и расходники:
- Прокладка сливной пробки

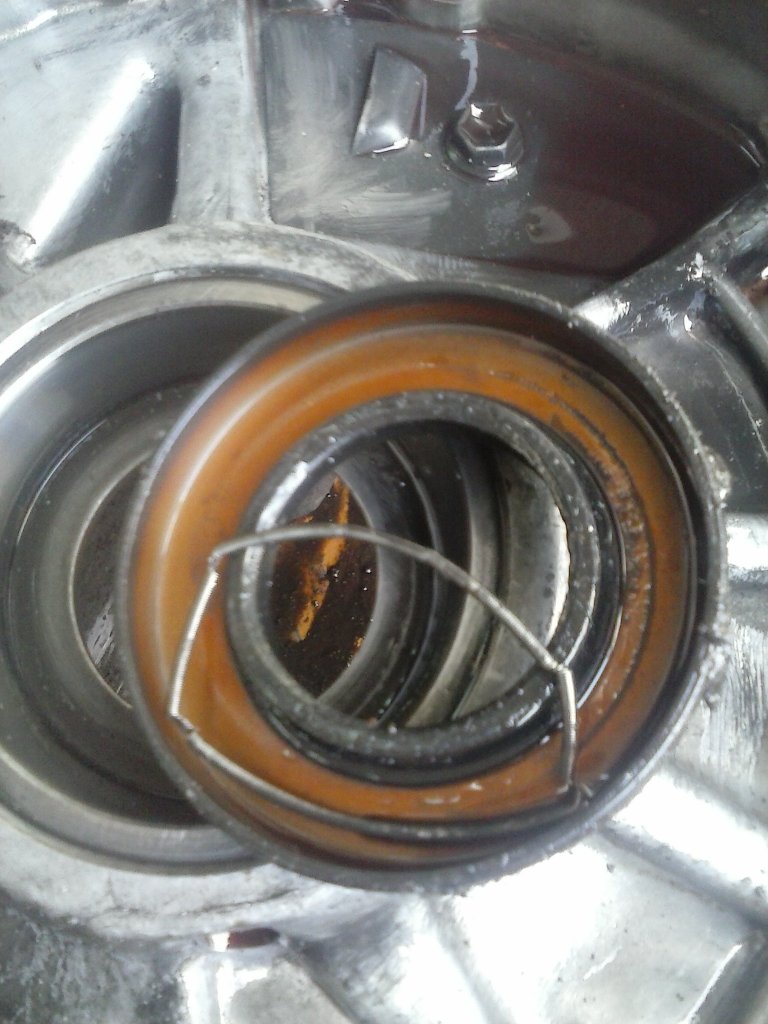

- Сальник картера коробки передач
- Сальник передней крышки картера главной передачи

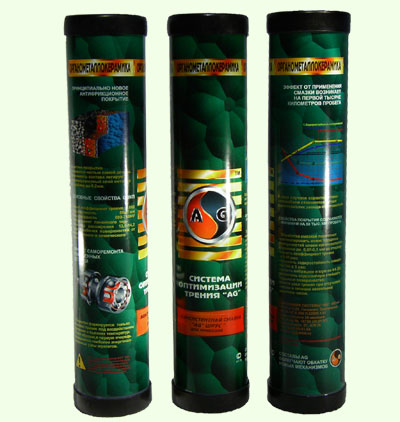

- Консистентная смазка
- Емкость для слития рабочей жидкости
1. Снимите передние колеса.

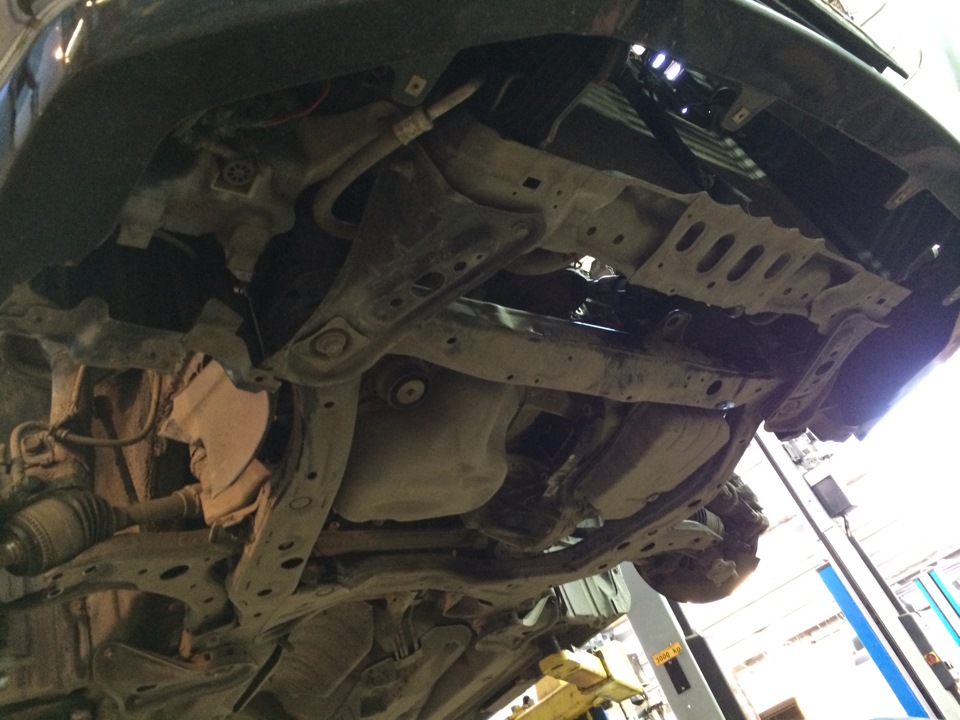

2. Снимите нижние защитные кожухи двигателя.

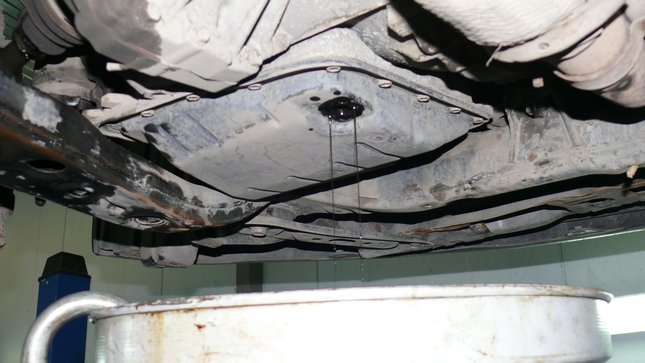

3. Снимите сливную пробку автоматической коробки передач и слейте рабочую жидкость. Заменив прокладку сливной пробки, установите ее на место, закрутив моментом затяжки 49 Н·м.

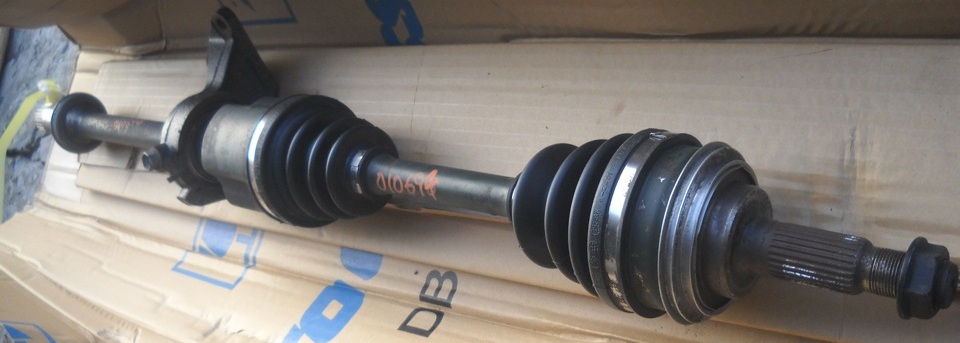

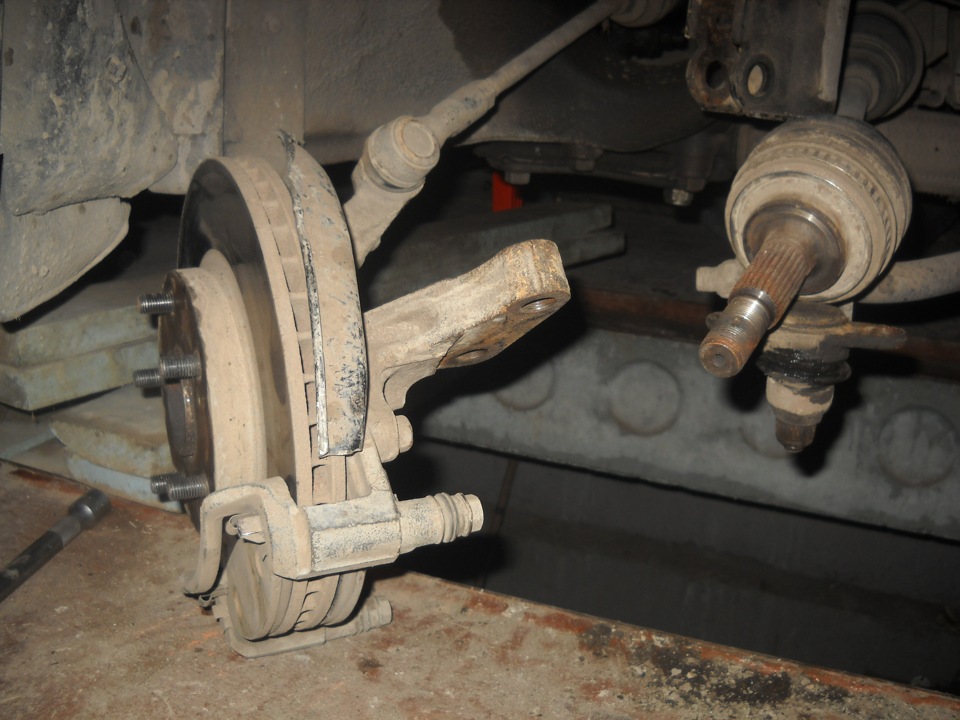

4. Снимите передний левый и правый приводные валы в сборе.

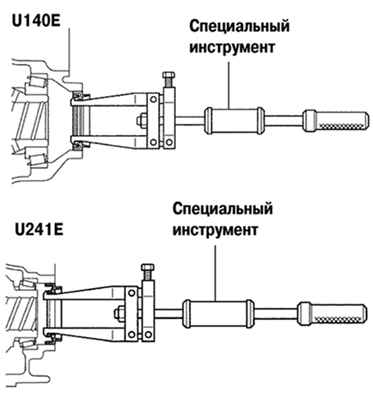

5. Используя специальное приспособление 09308-00010, снимите сальник передней крышки картера главной передачи.

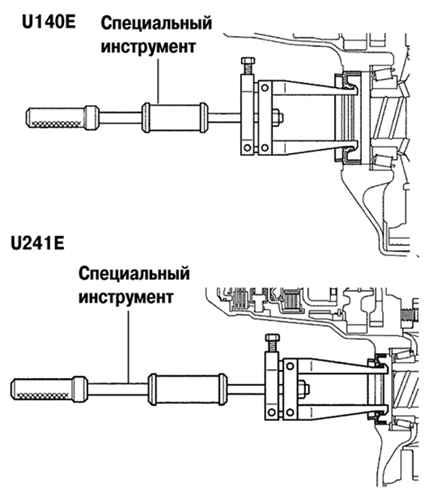

Снятие сальника передней крышки картера главной передачи
6. Используя специальное приспособление 09308-00010, снимите сальник картера коробки передач.
Снятие сальника картера коробки передач
7. Смажьте рабочую кромку нового сальника консистентной смазкой МР.

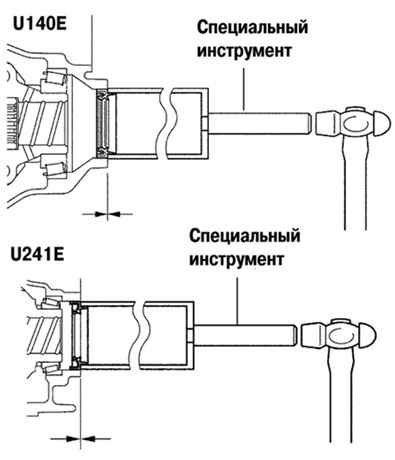

8. Используя специальное приспособление 09608-10010 и молоток, запрессуйте новый сальник.
Глубина запрессовки: (0±0,5) мм.

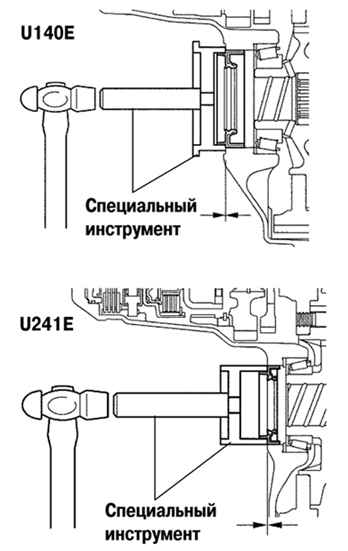

Запрессовка сальника передней крышки картера главной передачи
Внимание:
Следите за тем, чтобы не повредить рабочую кромку сальника.
9. Покройте рабочую кромку нового сальника консистентной смазкой МР.
10. Используя специальное приспособление 09608-32010 и молоток, установите новый сальник коробки передач.
Запрессовка сальника картера главной передачи
11. Осуществите сборку и установку остальных элементов в порядке, обратном снятию.
