Замена подшипника заднего колеса Chevrolet Lanos 2005 - 2009

Инструменты:

  • Балонный ключ
  • Домкрат винтовой
  • Противооткатный упор (башмак)
  • Зубило
  • Молоток большой
  • Кернер
  • Плоскогубцы
  • Отвертка плоская средняя
  • Гаечный ключ рожковый 24 мм
  • Оправка для запрессовки подшипников в ступицу 39 мм
  • Оправка для запрессовки подшипников в ступицу 49 мм

Детали и расходники:

  • Консистентная смазка
  • Ветошь
  • Сальник подшипника задней ступицы (GM 94535474)

Сальник подшипника задней ступицы (GM 94535474) Chevrolet Lanos

  • Обойма подшипника качения (GM 94535210)

Обойма подшипника качения (GM 94535210) Chevrolet Lanos

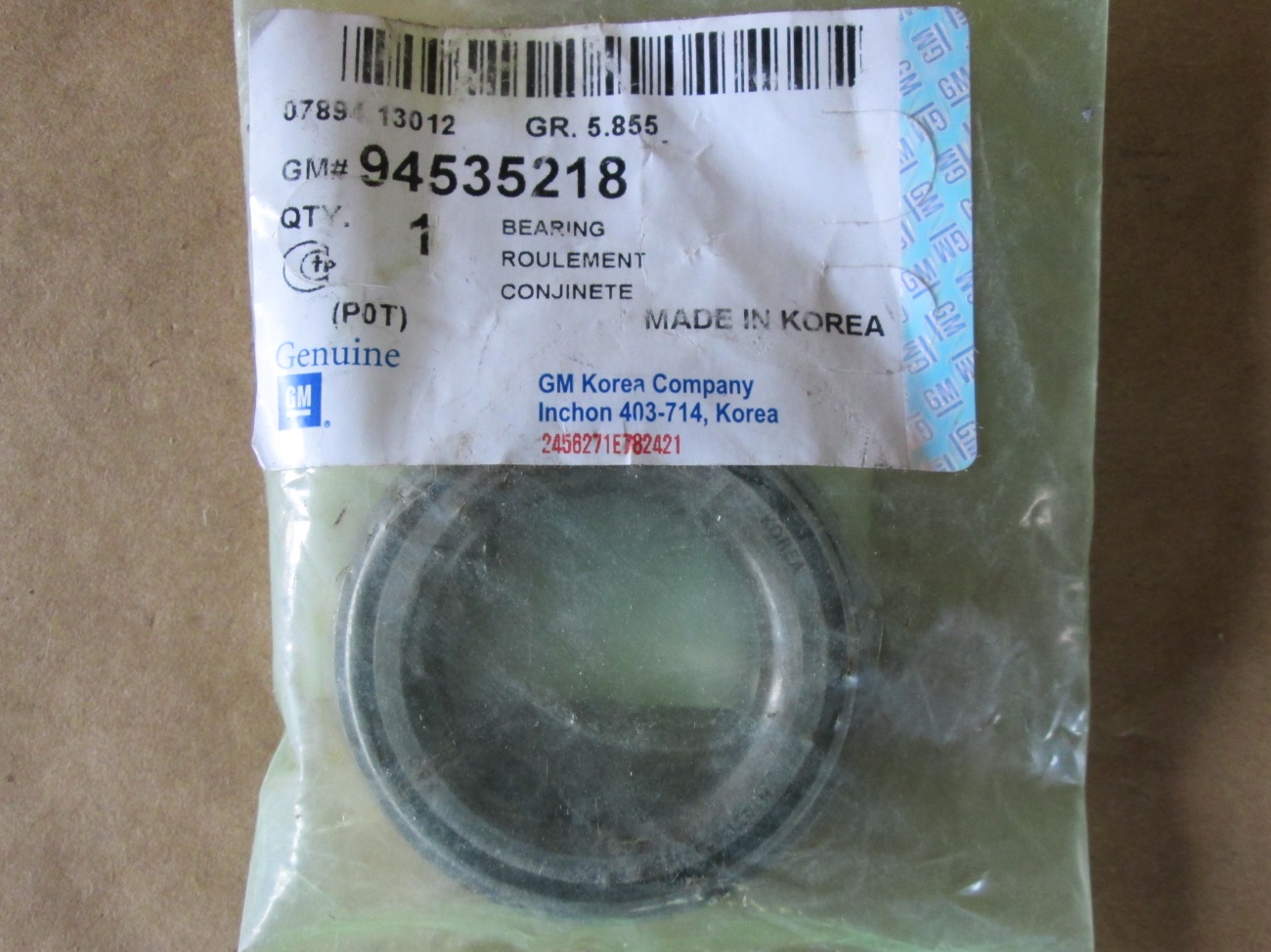

  • Внутренний подшипник задней ступицы (GM 94535218)

Внутринний подшипник задней ступицы (GM 94535218) Chevrolet Lanos

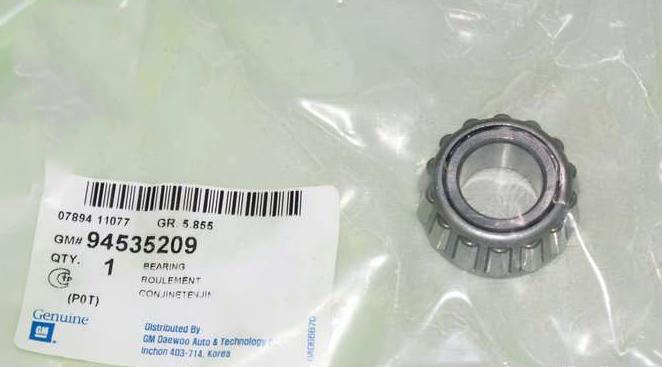

  • Подшипник задней ступицы (GM 94535209)

Подшипник задней ступицы (GM 94535209) Chevrolet Lanos

1. Ослабьте затяжку болтов крепления колеса на Шевроле Ланос.

Ослабление затяжки болтов колеса Chevrolet Lanos

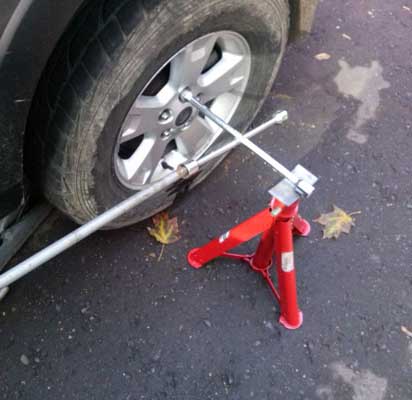

2. Включите I передачу и установите противооткатные упоры (башмаки) под передние колеса. Приподнимите и установите на надежные опоры заднюю часть автомобиля.

Установленный противооткатный упор (башмак) под передним колесом Chevrolet Lanos

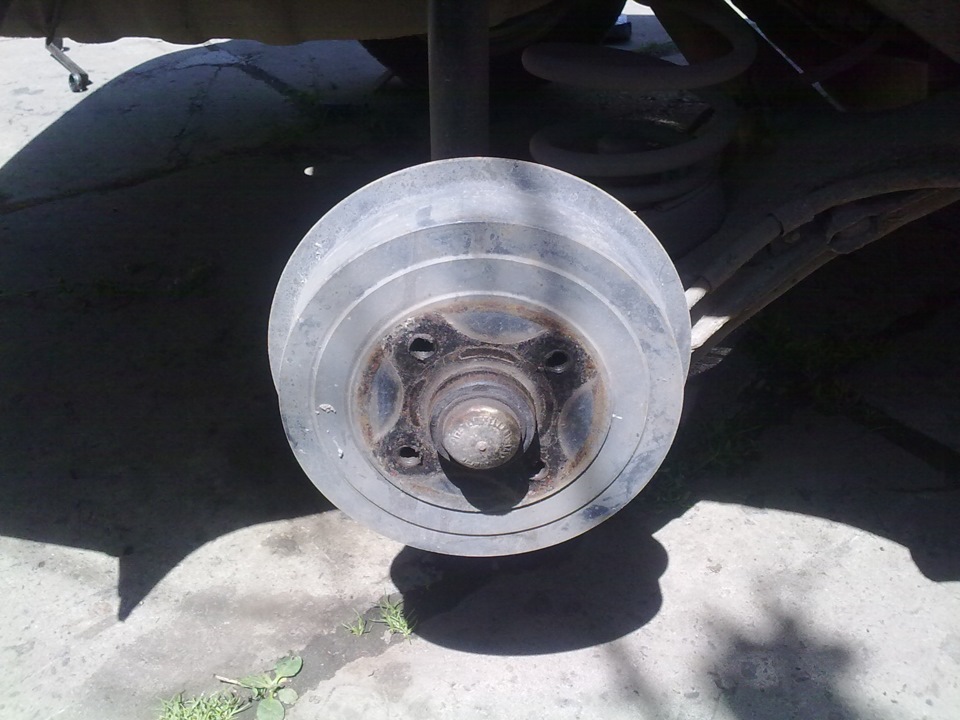

3. Снимите соответствующее колесо.

Снятое переднее колесо Chevrolet Lanos

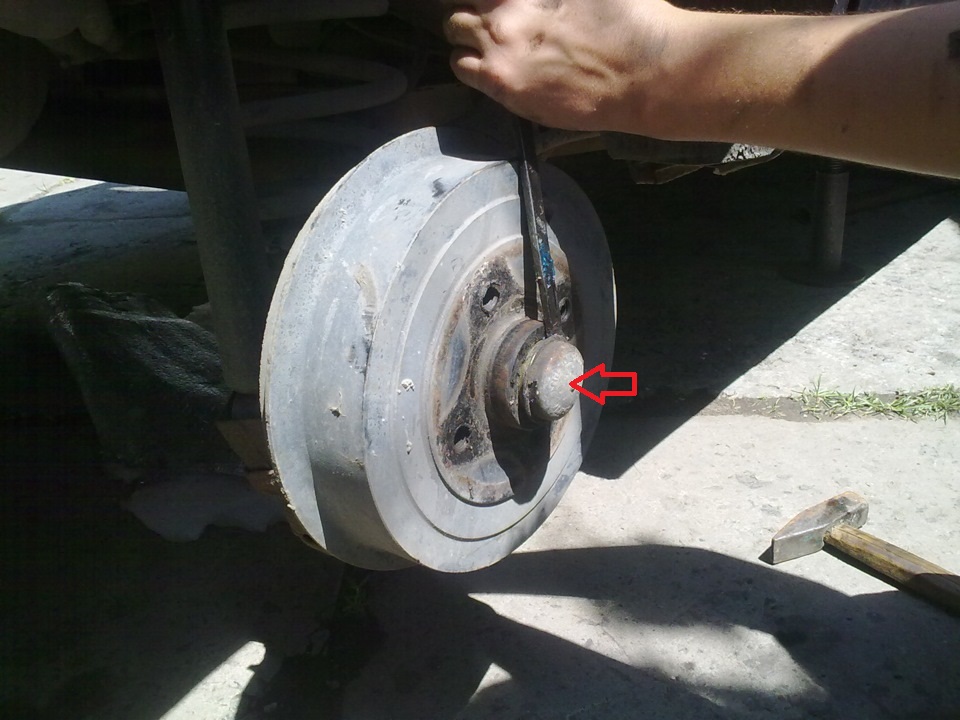

4. С помощью тонкого зубила и молотка, аккуратно выпрессуйте защитный колпачок из ступицы и снимите его.

Снятие защитного колпачка из ступицы Chevrolet Lanos

Защитный колпачек ступницы колеса.

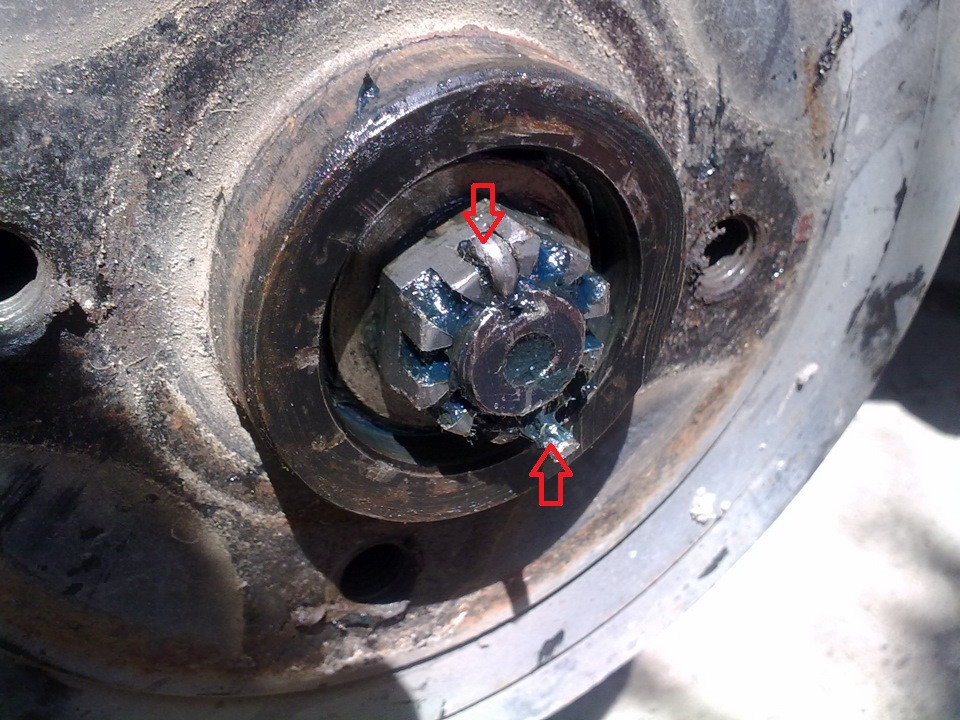

5. Отверткой разогните загнутую лапку шплинта, выпрямите ее и извлеките шплинт из отверстия цапфы.

Шплинт фиксирующий гайку цапфы Chevrolet Lanos

Шплинт фиксирующий гайку цапфы.

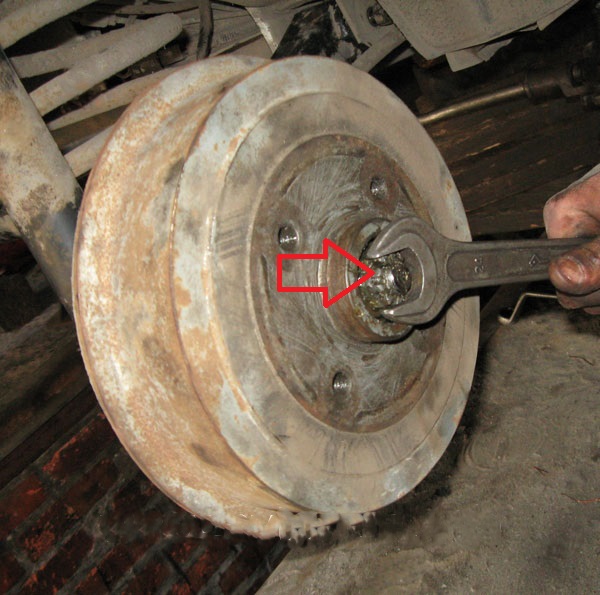

6. Ослабьте затяжку гайки задней ступицы и отверните гайку.

Откручивание гайки задней ступицы Chevrolet Lanos

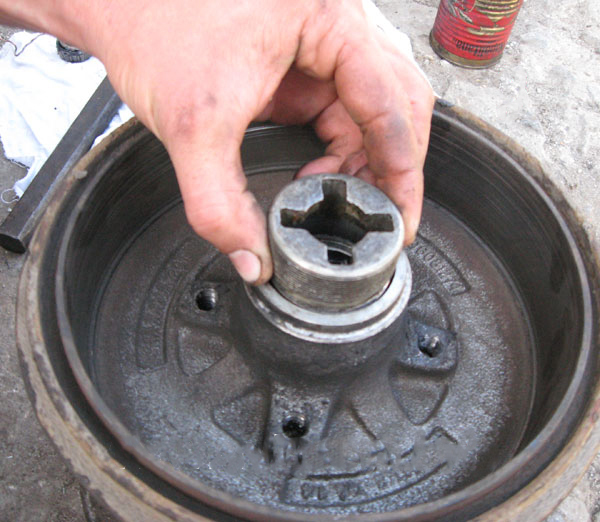

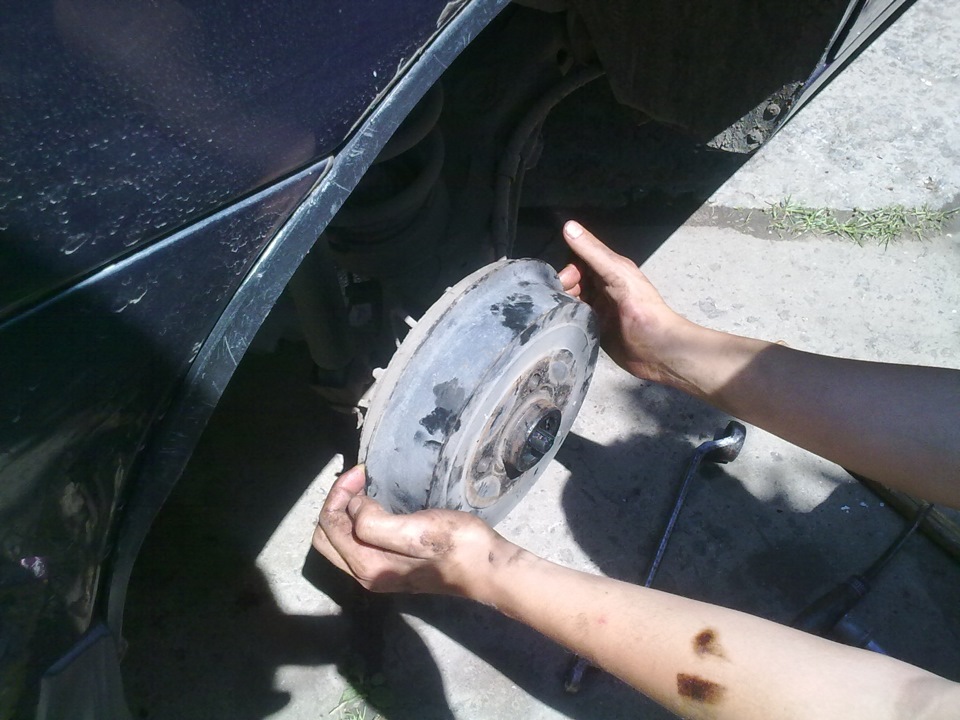

7. Снимите с цапфы упорную шайбу, внутреннее кольцо наружного подшипника и снимите тормозной барабан Шевроле Ланос, вместе с внутренним подшипником ступицы и сальником.

Снятые с цапфы упорная шайба и внутреннее кольцо наружного подшипника Chevrolet Lanos

Снятие тормозного барабана Chevrolet Lanos

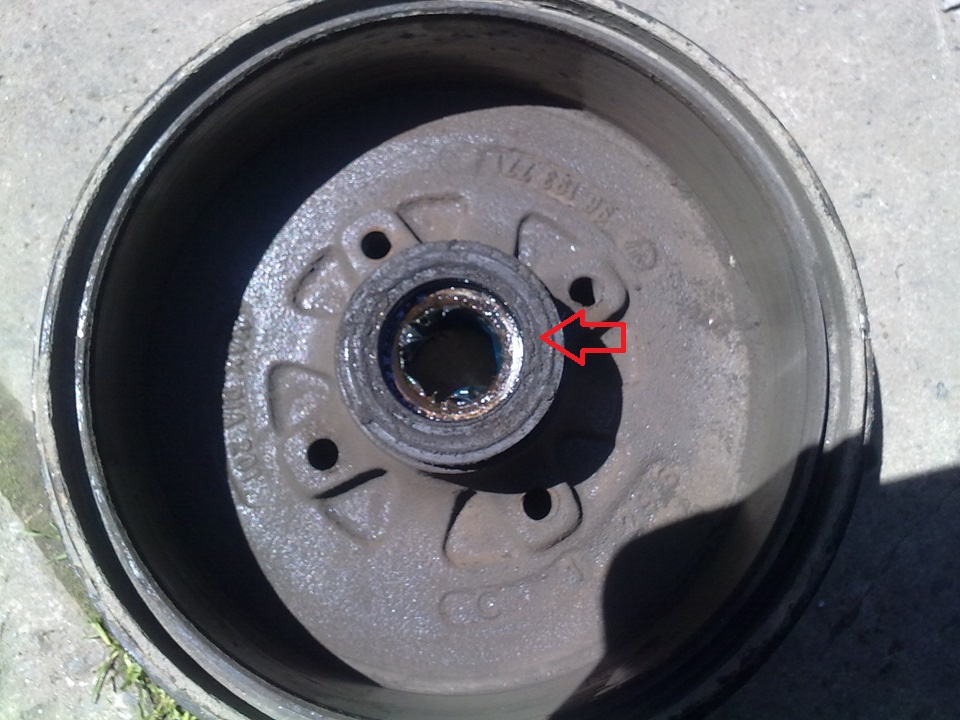

8. Извлеките сальник из тормозного барабана, поддев его отверткой.

Извлечение сальника из тормозного барабана Chevrolet Lanos

Сальник подшипника задней ступицы.

Примечание:

Заменяйте сальник новым при каждом снятии тормозного барабана.

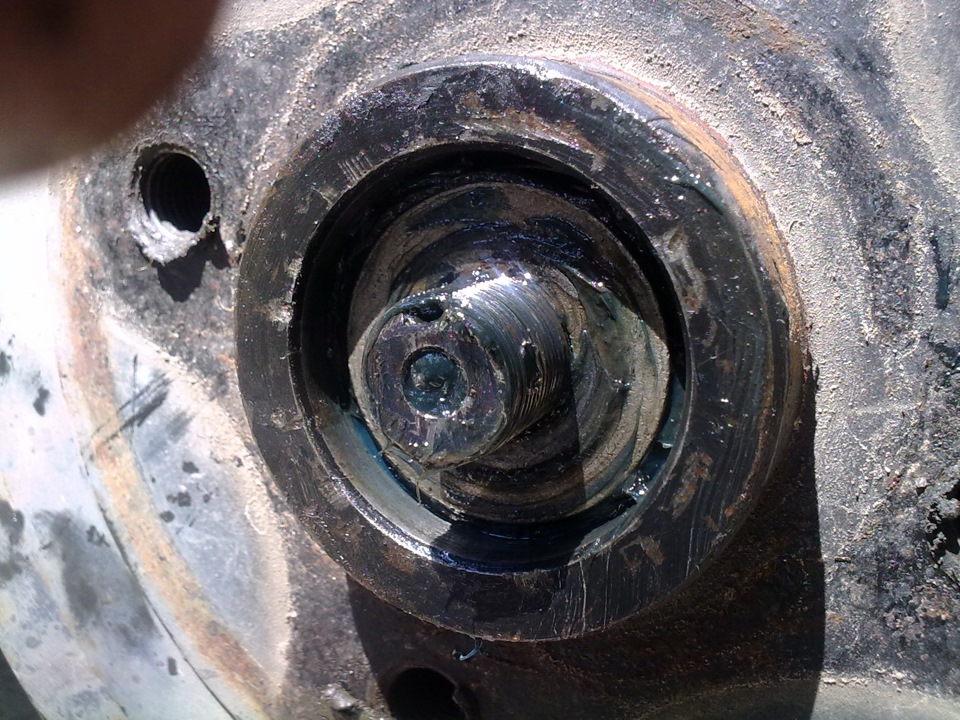

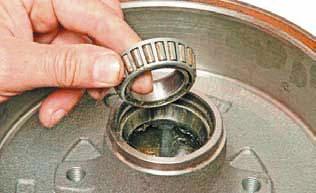

9. Выньте из ступицы внутреннее кольцо внутреннего подшипника.

Извлечение из ступицы внутреннего кольца внутреннего подшипника Chevrolet Lanos

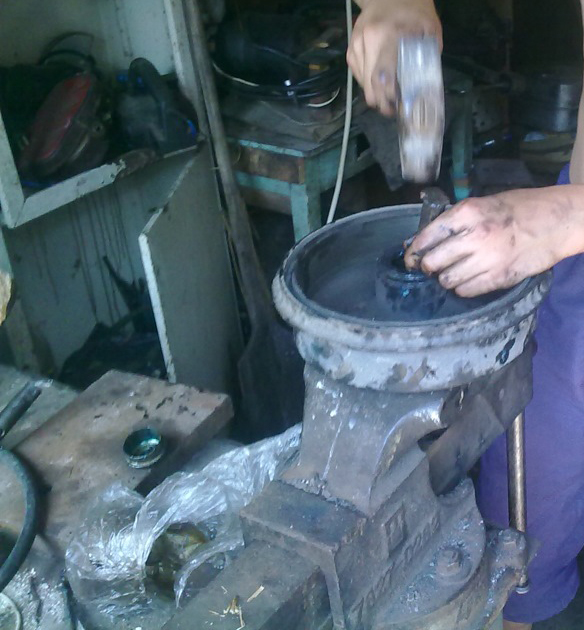

10. Используя молоток и кернер, выбейте и выньте из ступицы наружное кольцо наружного подшипника.

Выбивка из ступицы наружного кольца наружного подшипника Chevrolet Lanos

Примечание:

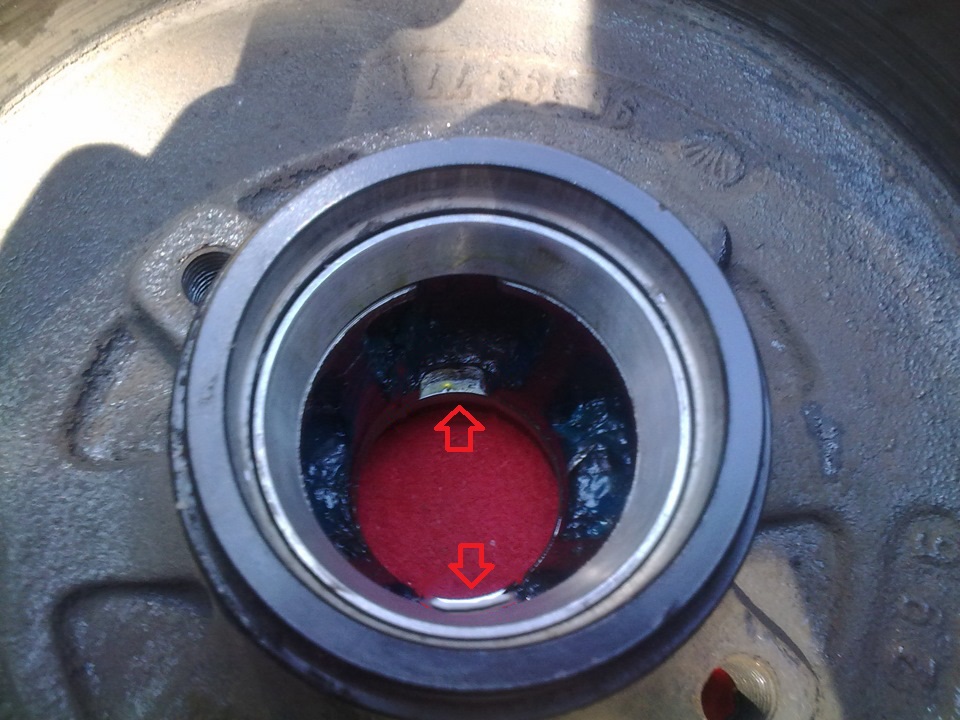

Для выпрессовки подшипников в корпусе ступицы тормозного барабана выполнены два паза.

Расположение фаз для выбивки наружного кольца наружного подшипника Chevrolet Lanos

Пазы для выбивки подшипников.

11. Аналогично выпрессуйте наружное кольцо внутреннего подшипника.

Наружное кольцо внутреннего подшипника Chevrolet Lanos

Внутренний подшипник ступицы Шевроле Ланос.

Примечание:

Очистите от старой смазки внутреннюю полость ступицы и цапфу.

Полезный совет:

Перед установкой новых деталей, смажьте внутреннюю полость ступицы и цапфу консистентной смазкой для подшипников Литол-24 или ее импортным аналогом.

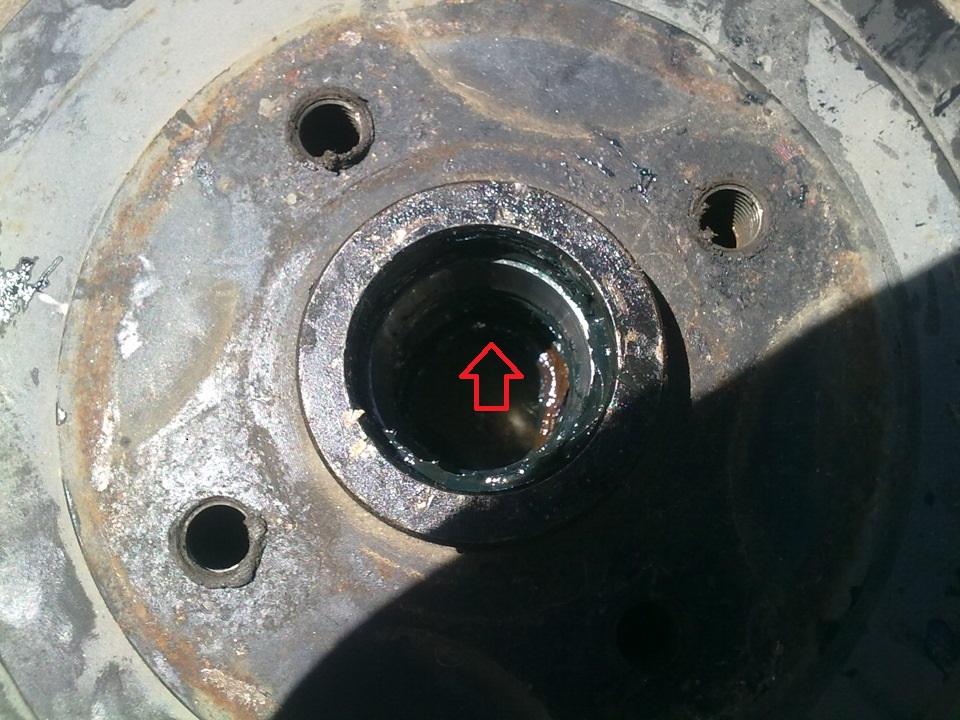

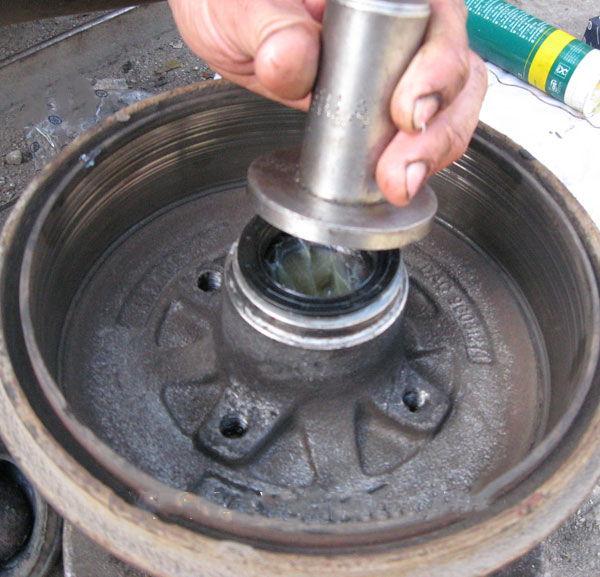

12. Запрессуйте в ступицу новое наружное кольцо внутреннего подшипника, оправкой подходящего диаметра.

Запрессовка нового наружного кольца внутреннего подшипника Chevrolet Lanos

13. Аналогично запрессуйте в ступицу наружное кольцо нового наружного подшипника.

Запрессовка наружного кольца наружного подшипника Chevrolet Lanos

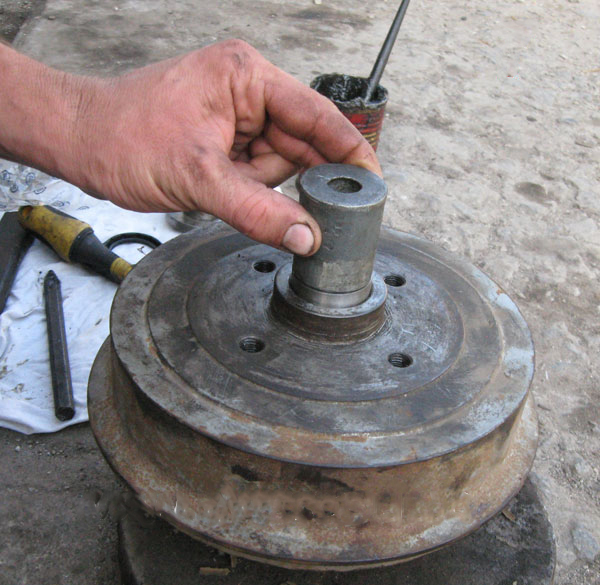

14. Заложите смазку в полость ступицы, установите в ступицу предварительно смазанное внутреннее кольцо внутреннего подшипника и запрессуйте сальник.

Заложение смазки в полость ступицы Chevrolet Lanos

Запрессовка внутреннего кольца внутреннего подшипника и сальника ступицы Chevrolet Lanos

15. Установите тормозной барабан на цапфу, затем внутреннее кольцо наружного подшипника и произведите сборку в порядке, обратном снятию. Отрегулируйте подшипники.

Установка внутреннего кольца наружного подшипника Chevrolet Lanos

Примечание:

Перед установкой внутреннего кольца наружного подшипника смажьте его консистентной смазкой.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта

Источник: carpedia.club
