Замена поперечины передней подвески Skoda Octavia

Инструмент:

• Домкрат винтовой
• Автомобильная опора
• Баллонный ключ
• Трещоточный ключ
• Головка 18 мм
• Гаечный ключ рожковый 10 мм
• Гаечный ключ накидной изогнутый 16 мм
• Гаечный ключ торцевой трубчатый 18 мм
• Гаечный ключ накидной изогнутый 18 мм
• Гаечный ключ накидной изогнутый 21 мм
• Отвертка плоская средняя

Детали и расходники:

• Поперечины передней подвески

Примечание:

Поперечину передней подвески 3, можно снять отдельно или по необходимости в сборе с кронштейнами крепления 2, 4 и рычагами 1,5.

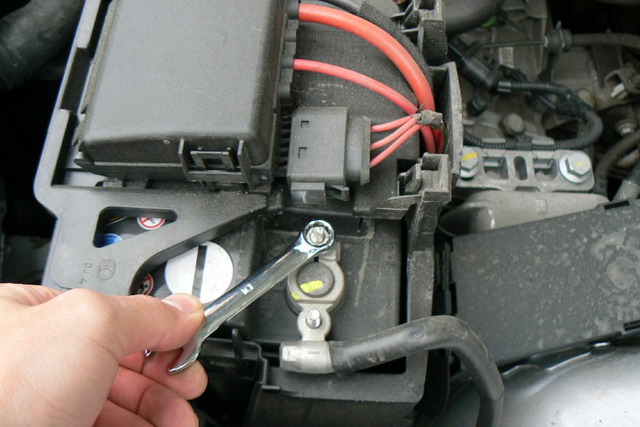

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. Используется ключ на 10.

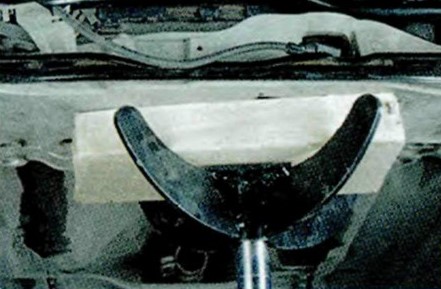

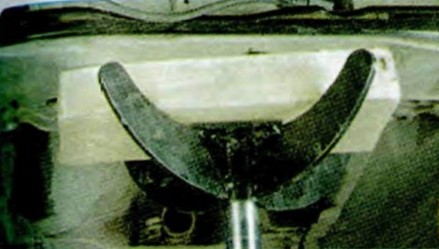

2. Установите под поперечину передней подвески автомобильную опору.

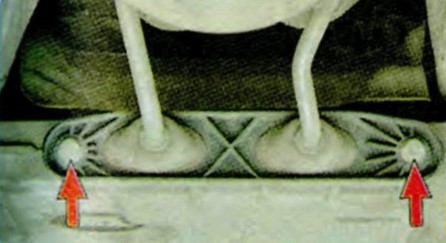

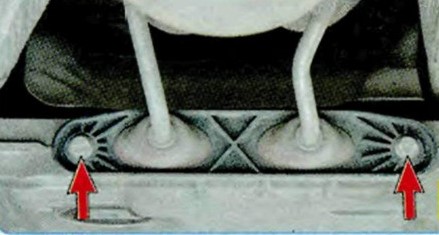

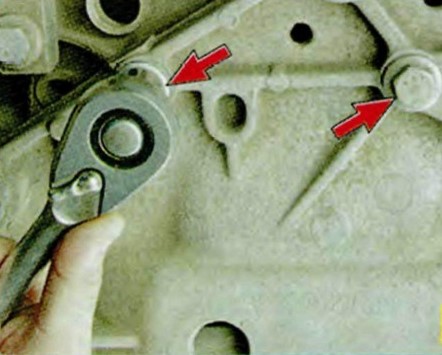

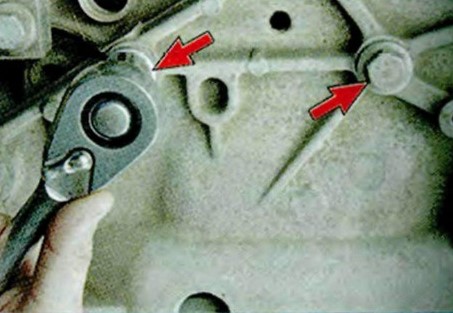

3. Выверните два болта крепления и отведите держатель приемной трубы от поперечины передней подвески. Нужен ключ на 18.

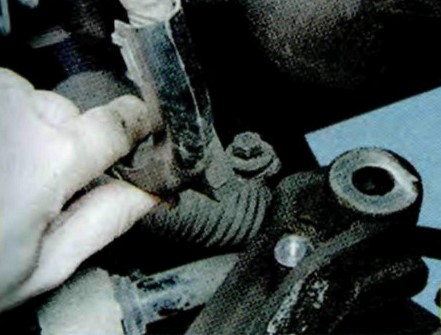

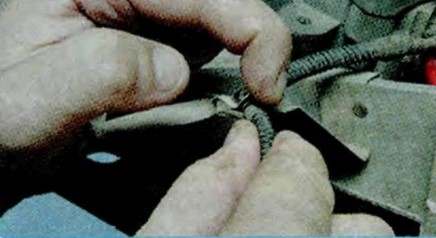

4. Разожмите держатель жгута проводов датчика уровня масла в картере двигателя на поперечине передней подвески.

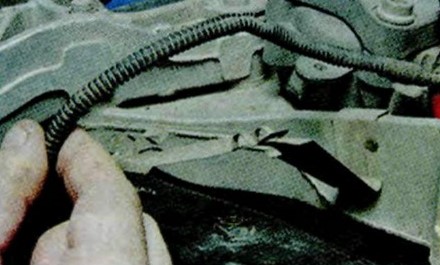

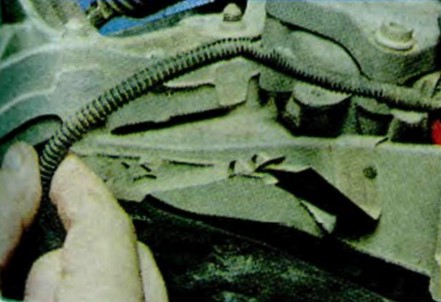

5. Отведите жгут в сторону.

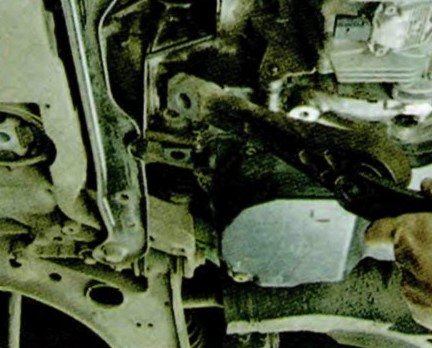

6. Снимите реактивную тягу силового агрегата. Понадобится ключ на 16.

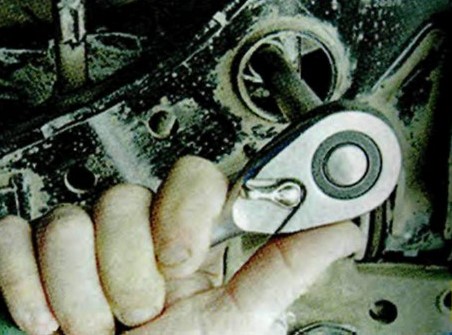

7. Выверните слева и справа по одному болту крепления кронштейна защиты картера двигателя. Понадобится ключ на 18.

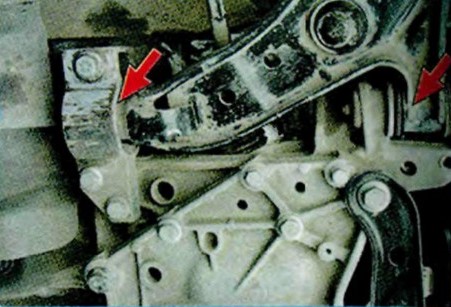

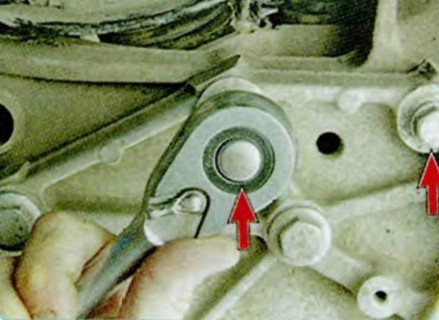

8. Выверните слева и справа по одному болту крепления поперечины передней подвески к кузову автомобиля ключом на 18.

9. Выверните слева и справа по два болта крепления штанги стабилизатора поперечной устойчивости передней подвески к поперечине. Нужен ключ на 18.

10. Выверните слева и справа по два болта крепления рулевого механизма к поперечине передней подвески. Понадобится ключ на 18.

11. Снимите поперечину передней подвески с автомобиля.

12. Установите детали в порядке, обратном снятию.

Для снятия поперечины передней подвески в сборе с кронштейнами и рычагами выполните следующее:

1. Установите рулевое колесо в положение, соответствующее прямолинейному движению автомобиля.

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи. Используется ключ на 10.

3. Снимите передние колеса с автомобиля. Как снять колесо, смотрите здесь.

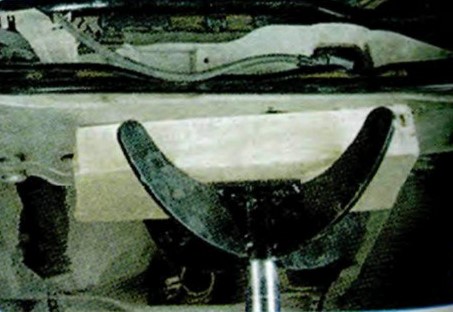

4. Установите под поперечину передней подвески, гидравлическую стойку.

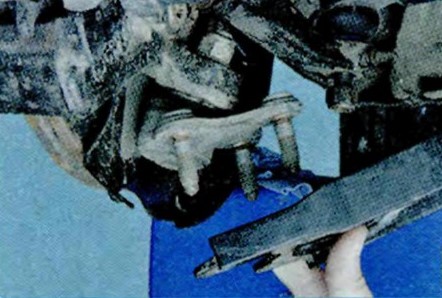

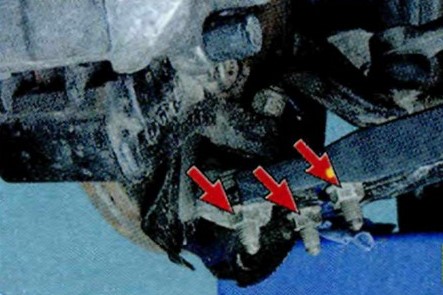

5. Отверните три гайки крепления шаровой опоры к правому нижнему рычагу передней подвески. Понадобится ключ на 18.

6. Отведите рычаг от опоры.

7.  Аналогично отверните три гайки крепления шаровой опоры к левому нижнему рычагу передней подвески и отведите рычаг от опоры.

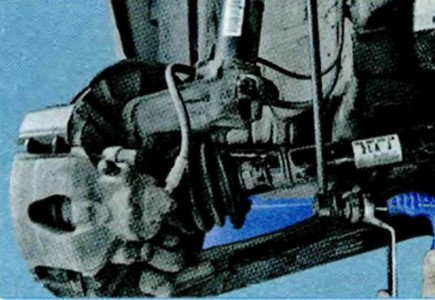

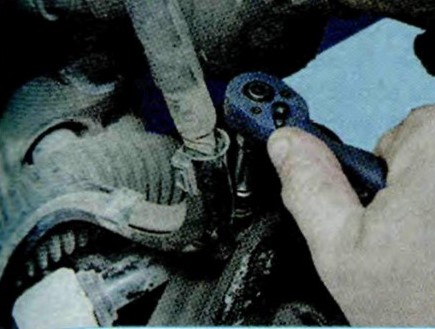

8. Отверните гайку крепления пальца нижнего шарнира стойки стабилизатора к штанге, удерживая палец от проворачивания вторым ключом. Нужны ключи на 18 и на 16.

9. Выведите палец нижнего шарнира стойки из проушины штанги переднего стабилизатора поперечной устойчивости и отведите стойку стабилизатора в сторону.

10. Аналогично отсоедините вторую стойку стабилизатора.

11. Выверните два болта крепления и отведите держатель приемной трубы от поперечины передней подвески ключом на 18.

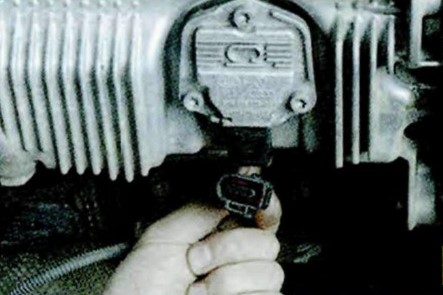

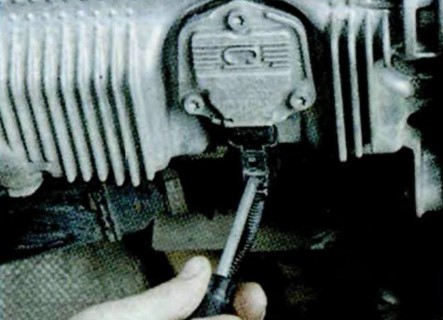

12. Нажмите на фиксатор и отсоедините колодку жгута проводов от датчика уровня масла в картере двигателя.

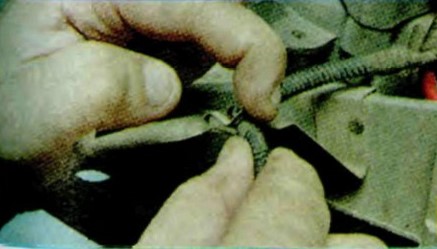

13. Разожмите держатель жгута проводов к датчику уровня масла в картере двигателя на поперечине передней подвески и отведите жгут в сторону.

14. Снимите реактивную тягу силового агрегата.

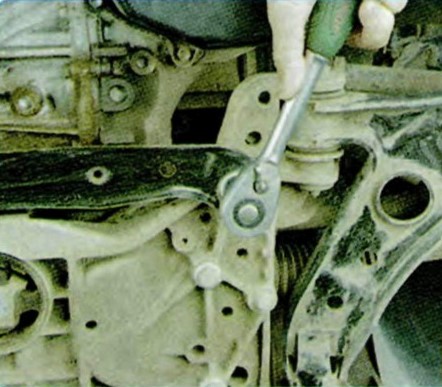

15. Выверните с каждой стороны по два болта крепления поперечины передней подвески к кузову автомобиля. Понадобится ключ на 18.

16. Выверните с каждой стороны по два болта крепления рулевого механизма к поперечине передней подвески.

17. Выверните с каждой стороны по одному болту крепления поперечины к кузову через отверстие в нижнем рычаге передней подвески. Нужен удлинённый ключ на 18.

18. Немного опустите поперечину передней подвески.

19. Выверните болт крепления держателя жгута проводов рулевого механизма и отведите держатель вместе со жгутом в сторону. Нужен ключ на 16.

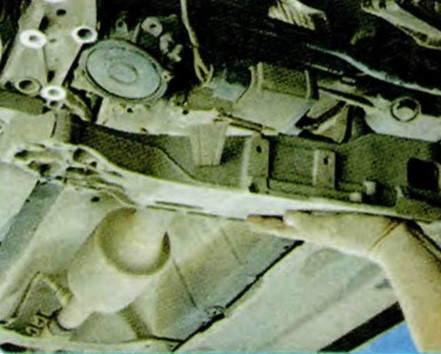

20. Окончательно опустите поперечину в сборе со штангой стабилизатора.

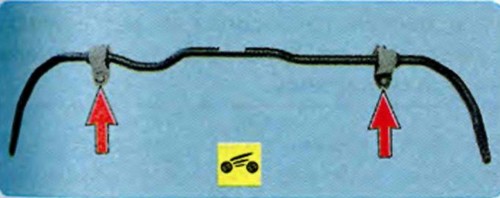

21. Снимите штангу стабилизатора в сборе с резиновыми втулками.

22. Установите детали в порядке, обратном снятию.

23. Проверьте и при необходимости отрегулируйте углы установки колес в мастерской, располагающей специальным оборудованием.
