Замена предохранителей и реле Renault Duster

Работу проводим при выходе из строя предохранителей и реле.

При снятии реле и предохранителей обязательно отсоединяйте клемму провода от «минусового» вывода аккумуляторной батареи.

Для доступа к предохранителям и реле монтажного блока в моторном отсеке…

Отжав два фиксатора крышки.

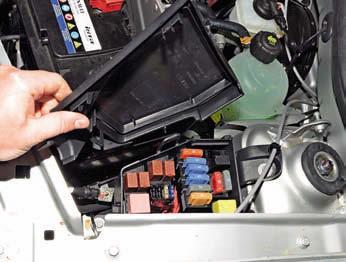

Снимаем крышку монтажного блока.
Неисправный предохранитель определяем по перегоревшей перемычке.
Для извлечения предохранителя малого размера…

Используем пинцет, расположенный в крышке монтажного блока в салоне.

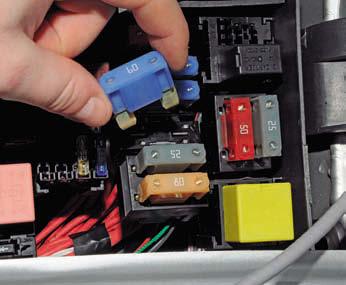

Предохранители большого размера вынимаем рукой.
В случае затруднения аккуратно вынимаем предохранители пассатижами.

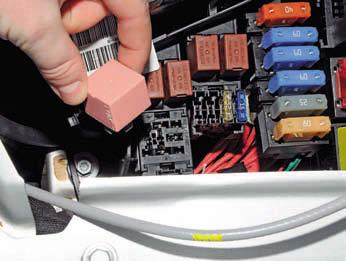

Аналогично вынимаем реле из монтажного блока.

Новое реле или предохранитель следует устанавливать вместо вышедшего из строя только после определения и устранения причины неисправности. Разрешается использовать только стандартные предохранители, рассчитанные на определенную величину номинального тока (величина номинального тока предохранителя указана на его корпусе).

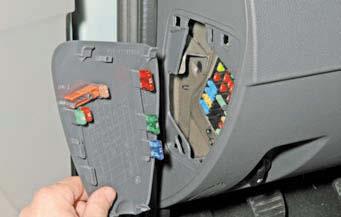

Для доступа к монтажному блоку предохранителей в салоне автомобиля пальцем поддеваем снизу крышку блока и, преодолевая сопротивление защелок…

Снимаем крышку.

Пинцетом вынимаем перегоревший предохранитель.
Устанавливаем новые предохранители и реле в обратной последовательности.
