Снятие распределительных валов и замена гидроопор рычагов клапанов Renault Duster

Снимаем распределительные валы для замены при значительном износе кулачков и опорных шеек валов, а также при замене рычагов клапанов и их гидроопор, маслоотражательных колпачков клапанов, а также при ремонте головки блока цилиндров.
Оценку состояния кулачков распределительных валов и гидроопор рычагов клапанов следует проводить при появлении характерного стука в клапанном механизме во время работы двигателя.
Работу выполняем на смотровой канаве или эстакаде.
Снимаем ремень привода ГРМ.

Головкой «на 8» отворачиваем два болта крепления к левому торцу головки блока цилиндров кронштейна шлангов системы охлаждения двигателя.
Демонтируем ресивер и катушки зажигания.
Для наглядности дальнейшие операции показываем на демонтированном двигателе.

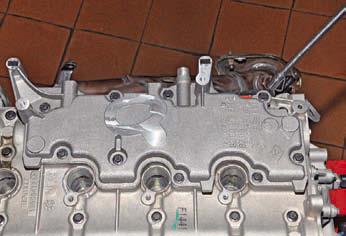

Головкой «на 8» отворачиваем девять болтов крепления к крышке головки блока цилиндров маслоотделителя системы вентиляции картера…

…и снимаем маслоотделитель.

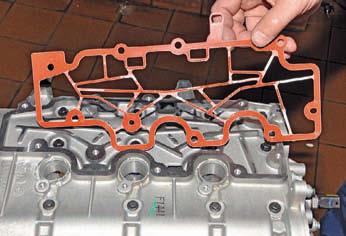

Снимаем прокладку маслоотделителя.

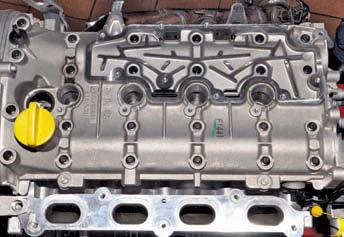

Головкой «на 8» отворачиваем двадцать четыре болта крепления крышки головки блока цилиндров.

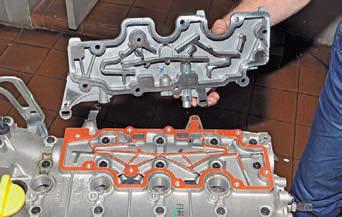

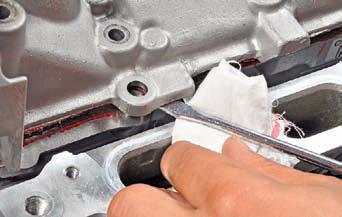

Используя плоскую отвертку в качестве рычага, поддеваем за приливы крышку головки блока цилиндров и снимаем крышку.

Вынимаем из головки блока цилиндров две резинометаллические заглушки (показано на двигателе 1,6).

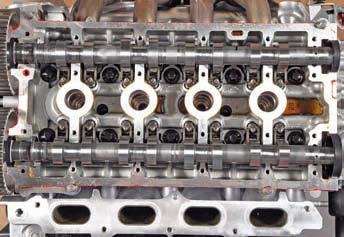

Вынимаем из постелей головки блока цилиндров…

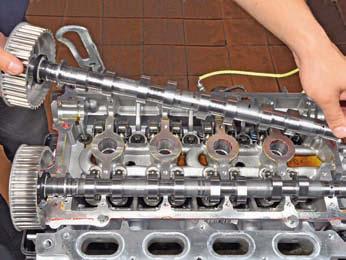

…вал выпускных клапанов…

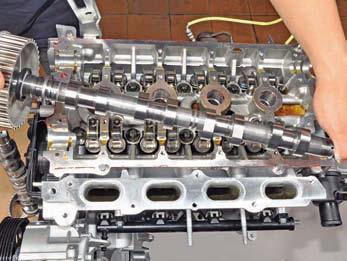

…и вал выпускных клапанов.
Для оценки состояния гидроопоры рычага клапана…

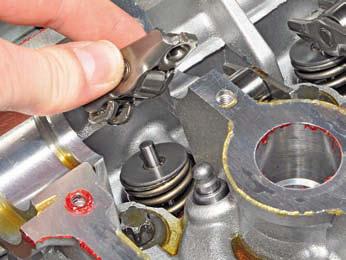

…снимаем рычаг…

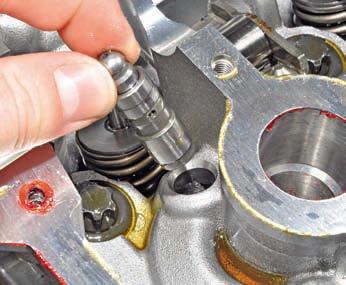

…и вынимаем гидроопору из гнезда головки блока цилиндров.
Для проверки исправности гидроопоры, удерживая ее за корпус, нажимаем большим пальцем на сферическую головку плунжера.
В исправном состоянии плунжер гидроопоры должен прожиматься со значительным усилием.
Если плунжер перемещается легко, то гидроопора неисправна и ее следует заменить.
Перед монтажом новой гидроопоры необходимо опустить ее в емкость с моторным маслом и несколько раз нажать на плунжер до прекращения выхода пузырьков воздуха.
Гидроопора должна перестать пружинить, став жесткой.
Аналогично снимаем рычаги и проверяем состояние гидроопор рычагов других клапанов.
При этом помечаем положение деталей в головке блока цилиндров, чтобы при сборке они были установлены на прежние места.
При сборке механизма газораспределения необходимо заменить сальники распределительных валов.
Для этого необходимо демонтировать шкивы распределительных валов.
Укладываем вал выпускных клапанов в постели головки блока цилиндров.

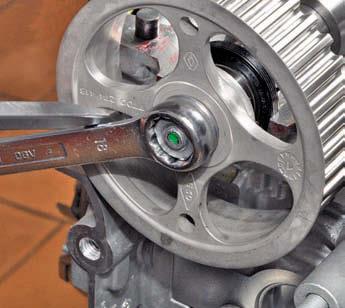

Надеваем накидной ключ «на 18» на гайку крепления зубчатого шкива распределительного вала и вставляем мощную отвертку через отверстие в шкиве.

Опираясь на спицу шкива лезвием отвертки, стержнем отвертки надавливаем на ключ и поворачиваем его против часовой стрелки.
Шкив с распределительным валом при этом не должен вращаться, а гайка крепления шкива будет отворачиваться.

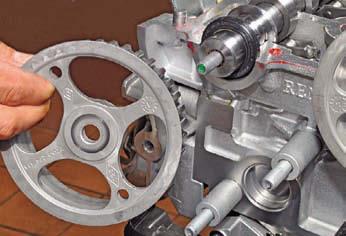

Отвернув гайку, снимаем шкив с носка распределительного вала…

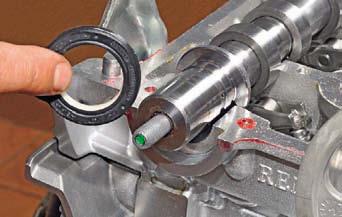

…и снимаем сальник.
Аналогично снимаем шкив и демонтируем сальник с вала впускных клапанов двигателя 1,6.
На двигателе 2,0 шкив распределительного вала впускных клапанов объединен с исполнительным механизмом системы изменения фаз газораспределения.

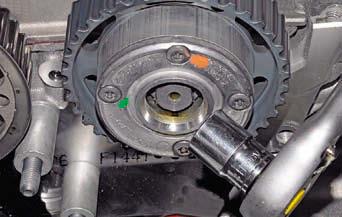

Для снятия исполнительного механизма системы изменения фаз газораспределения…

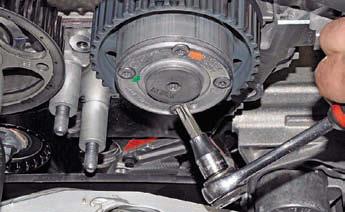

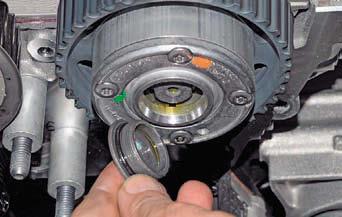

…ключом Torx T-50 отворачиваем винт крепления заглушки механизма…

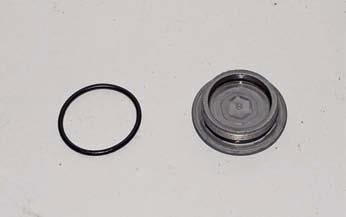

…и снимаем заглушку.

Соединение уплотняется резиновым кольцом.

Головкой «на 18» с воротком отворачиваем болт крепления исполнительного механизма.
При этом зафиксировать вал от проворачивания можно с помощью отвертки, вставленной через отверстие в шкиве (как показано при снятии шкива вала выпускных клапанов, см.
выше).
Опираясь на спицу шкива лезвием отвертки, стержнем отвертки надавливаем на вороток и поворачиваем его против часовой стрелки.
Отвернув болт, снимаем исполнительный механизм системы изменения фаз газораспределения.
Установив в головку блока цилиндров гидроопоры и рычаги клапанов, укладываем в постели головки блока цилиндров распределительные валы.
Перед установкой крышки головки блока цилиндров очищаем привалочные поверхности крышки и головки блока цилиндров от остатков старого герметика.
Поверхности должны быть чистыми и сухими, на них не должны оставаться следы от пальцев.
Наносим на привалочную поверхность крышки головки блока цилиндров специальный герметик для фланцевых соединений Loctite 518, пока поверхность не станет красноватого цвета.

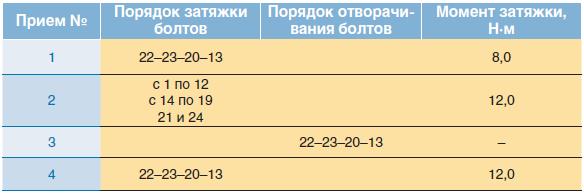

Устанавливаем крышку головки блока цилиндров и затягиваем болты ее крепления предписанным моментом в последовательности, указанной в таблице.
Наносим на рабочие кромки новых сальников тонкий слой моторного масла и надеваем сальники на носки распределительных валов.
Инструментальной головкой или отрезком трубы подходящего размера запрессовываем сальники в гнезда головки блока цилиндров.
Проверяем фазы газораспределения и фиксируем коленчатый и распределительные валы с помощью приспособлений.
Перед установкой зубчатых шкивов на распределительные валы необходимо обезжирить отверстия и привалочные поверхности шкивов и носков валов.
Заворачиваем гайки (на двигателе 2,0 – гайку и болт) крепления шкивов, но не затягиваем их.
Устанавливаем на шкивы и натягиваем ремень привода ГРМ.
Слегка затянув гайки (на двигателе 2,0 – гайку и болт) крепления шкивов распределительных валов, проворачиваем коленчатый вал (сняв приспособления для фиксации валов) по часовой стрелке на два оборота и проверяем правильность установки фаз газораспределения.
При необходимости повторяем установку фаз газораспределения.
Затягиваем гайки (на двигателе 2,0 – гайку и болт) крепления шкивов распределительных валов предписанными моментами.

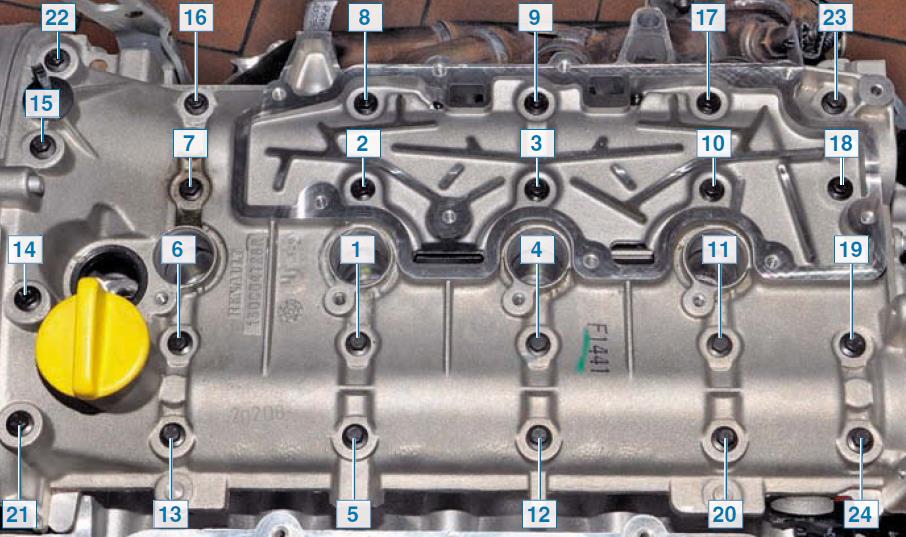

Нумерация болтов крепления крышки головки блока цилиндров

Перед установкой маслоотделителя системы вентиляции картера очищаем его каналы от отложений, прокладку маслоотделителя заменяем новой.

Дальнейшую сборку выполняем в обратной последовательности.
