Замена прокладки головки блока цилиндров Hyundai Santa Fe

Вам потребуются: торцовые головки «на 10», «на 12», «на 13», «на 14», ключи «на 10», «на 12», «на 17», пассатижи, отвертка с плоским лезвием, динамометрический ключ, емкость для сливаемой охлаждающей жидкости.
ПРИМЕЧАНИЕ
Замена прокладки головки блока цилиндров показана на передней головке блока цилиндров, прокладку задней головки блока цилиндров заменяют аналогично.
1. Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожуха двигателя», с. 67).
2. Снизьте давление в системе питания (см. «Снижение давления в системе питания», с. 104).
3. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
4. Снимите корпус воздушного фильтра и глушитель шума впуска (см. «Снятие и установка корпуса воздушного фильтра», с. 104).
5. Слейте жидкость из системы охлаждения двигателя (см. «Замена охлаждающей жидкости», с. 94).
6. Снимите ремень привода вспомогательных агрегатов (см. «Замена ремня привода вспомогательных агрегатов», с. 71).
7. Снимите ремень привода газораспределительного механизма (см. «Замена ремня привода газораспределительного механизма и его роликов», с. 73).
8. Снимите генератор (см. «Снятие и установка генератора», с. 213).
9. Снимите компрессор кондиционера, не отсоединяя трубопроводы, и закрепите его любым способом (см. «Снятие и установка компрессора кондиционера», с. 286).
10. Выверните болты крепления кронштейна генератора и компрессора кондиционера…

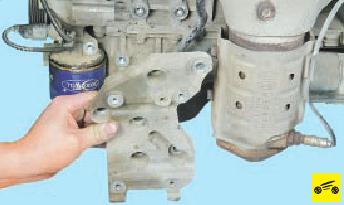

11. …затем снимите кронштейн.
12. Снимите ресивер (см. «Снятие и установка ресивера», с. 111).
13. Снимите топливную рампу (см. «Сняя тие и установка топливной рампы», с. 109).
14. Снимите впускную трубу (см. «Снятие и установка впускной трубы», с. 113).
15. Снимите выпускной коллектор (см. «Снятие и установка выпускного коллектора», с. 100).
16. Снимите водораспределитель (см. «Снятие и установка водораспределителя», с. 98).
17. Снимите электромагнитный клапан изменения фаз газораспределения (см. «Замена датчиков управления двигателем», с. 225).
18. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров», с. 75).
19. Снимите распределительные валы (см. «Снятие, дефектовка и установка распределительных валов», с. 82).
20. Выверните болты крепления головки блока цилиндров .
21. Очистите привалочные поверхности головки и блока.
22. Проверьте головку блока на отсутствие коробления. Для этого поставьте линейку ребром на поверхность головки сначала посередине вдоль, затем поперек, а также по диагоналям и щупом измерьте зазор между поверхностью головки и линейкой. Замените головку блока цилиндров, если зазор более 0,1 мм.
23. Установите головку блока цилиндров в порядке, обратном снятию, с учетом следующего:
– удалите из резьбовых отверстий болтов крепления головки блока цилиндров масло или охлаждающую жидкость, попавшие туда при снятии головки;
– обязательно установите новую прокладку головки блока, повторное использование прокладки не допускается;
– замените болты новыми;
– смажьте болты моторным маслом;
– затягивайте болты на холодном двигателе в порядке, обратном указанному, в три этапа: 11й этап (предварительная осадка прокладки) – затяните болты моментом 25 Н·м; 22й этап – доверните болты на угол 58–62°; 33й этап – доверните болты на угол 43–47°.
24. Установите все детали и узлы в порядке, обратном снятию.
25. Залейте охлаждающую жидкость (см.«Замена охлаждающей жидкости», с. 94).
Источник: Руководство по эксплуатации Hyundai Santa Fe, издательство "Третий рим", ст.77-78
