Замена прокладки головки блока цилиндров двигателей QG16DE и QG18DE Nissan Primera 2001-2007

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Подъемник
Не обозначено
Автосервисы рядом

Инструменты:

  • Плоскогубцы
  • Гаечный ключ рожковый - 13 мм
  • Гаечный ключ рожковый - 17 мм
  • Насадка на вороток - 10 мм
  • Насадка на вороток - 13 мм
  • Насадка на вороток - 17 мм
  • Вороток под торцевую насадку
  • Шестигранный ключ - 10 мм
  • Кусачки
  • Линейка
  • Щуп
  • Фрезерно-шлифовальная машинка

Фрезерно-шлифовальная машинка Nissan Primera

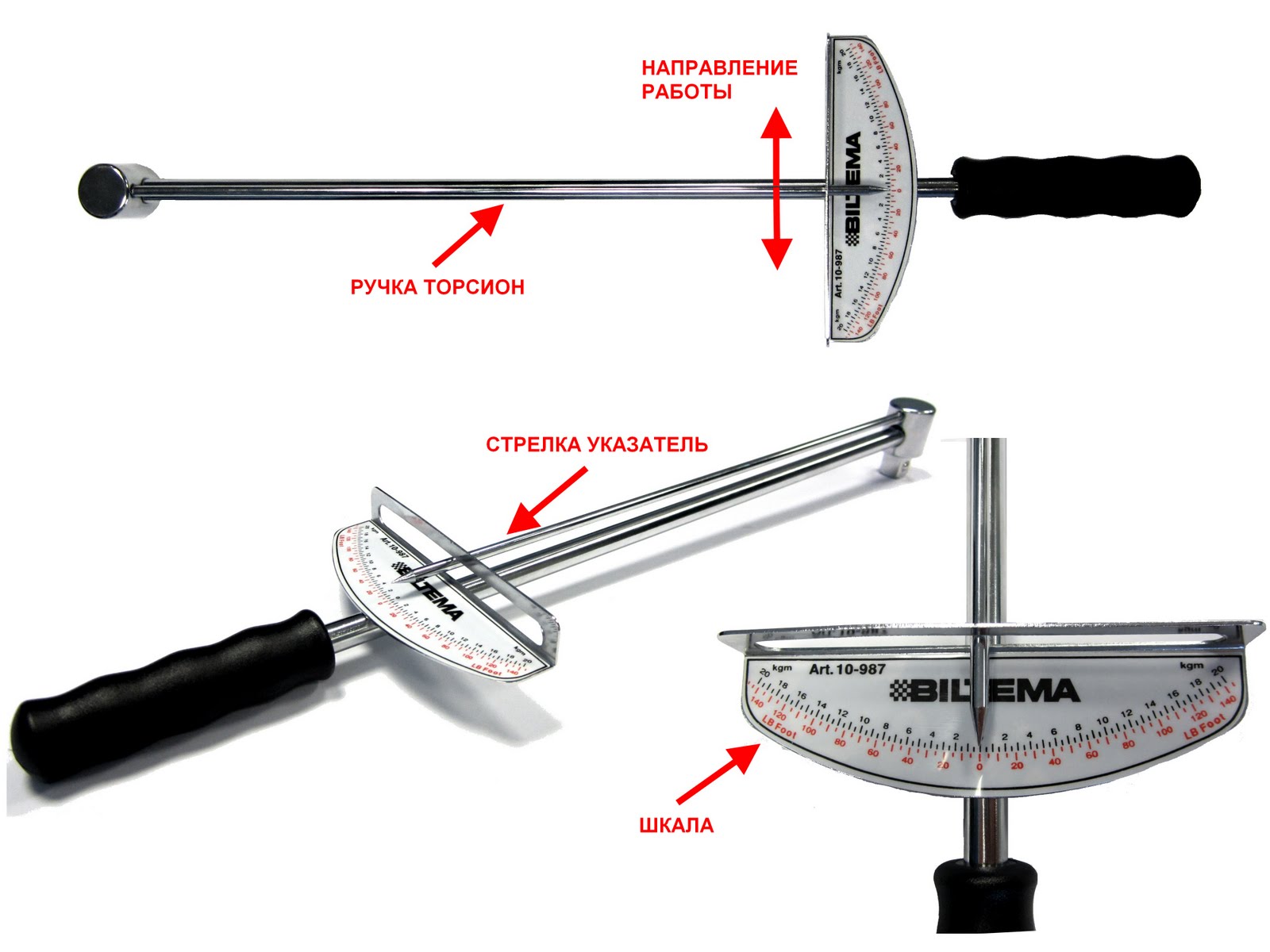

  • Динамометрический ключ

Динамометрический ключ Nissan Primera

Детали и расходники:

  • Прокладка головки блока цилиндров
  • Охлаждающая жидкость
  • Тара под охлаждающую жидкость
  • Моторное масло

Примечания:

При обнаружении течи моторного масла - или охлаждающей жидкости в местах соединения головки блока с блоком цилиндров снимите головку и замените ее прокладку. Течь может возникнуть также из-за коробления головки блока вследствие перегрева.

1. Снизьте давление в системе питания, если выполняете работу сразу после поездки.

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Провод от клеммы «минус» аккумуляторной батареи Nissan Primera

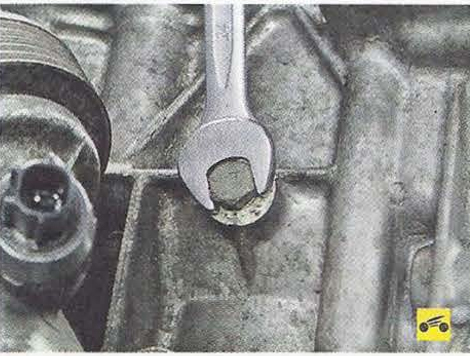

3. Слейте охлаждающую жидкость.

Сливаем охлаждающую жидкость Nissan Primera

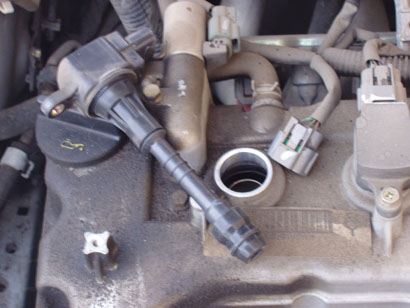

4. Снимите катушки зажигания.

Катушка зажигания Nissan Primera

5. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия. Более подробно здесь.

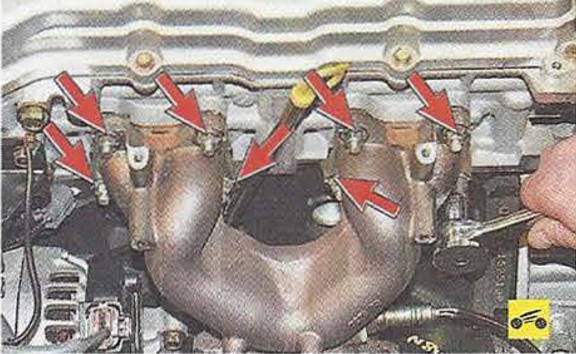

6. Отверните гайки шпилек крепления выпускного коллектора к головке блока цилиндров и отсоедините коллектор от головки.

Отворачиваем гайки шпилек крепления выпускного коллектора к головке блока цилиндров Nissan Primera

7. Ослабив хомут крепления шланга подачи воздуха к дроссельному узлу, снимите шланг с патрубка дроссельного узла.

Снимаем шланг с патрубка дроссельного узла Nissan Primera

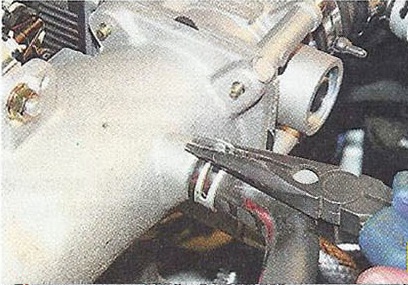

8. Сожмите усики хомута шланга системы вентиляции картерных газов.

Сжимаем усики хомута шланга системы вентиляции картерных газов Nissan Primera

9. Отсоедините шланг от патрубка впускного коллектора.

Отсоединяем шланг от патрубка впускного коллектора Nissan Primera

10. Аналогичным образом отсоедините шланг вакуумного усилителя тормозов.

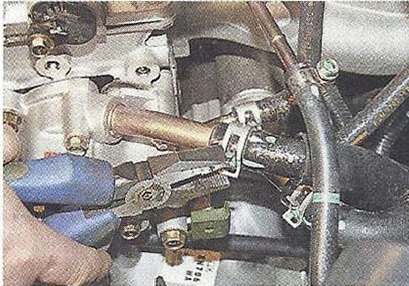

11. Сожмите усики хомутов.

Сжимаем усики хомутов Nissan Primera

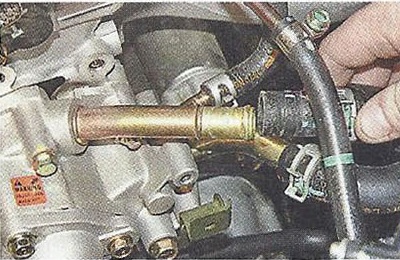

12. Отсоедините шланги системы охлаждения двигателя от патрубков на головке блока цилиндров.

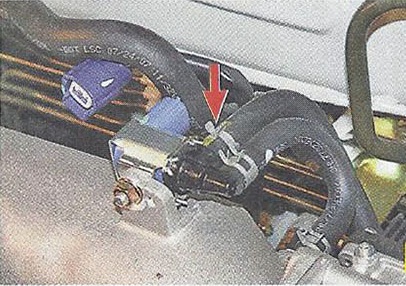

13. Перекусите хомуты крепления жгута проводов к кронштейнам на головке блока цилиндров и отсоедините жгут от хомута.

Перекусываем хомуты крепления жгута проводов к кронштейнам на головке блока цилиндров и отсоединяем жгут проводов Nissan Primera

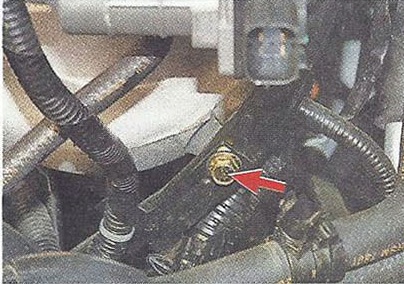

14. Выверните болты крепления клемм «массовых» проводов к головке блока цилиндров.

15. Отсоедините клеммы с проводами от головки блока цилиндров.

Отсоединяем клеммы с проводами от головки блока цилиндров Nissan Primera

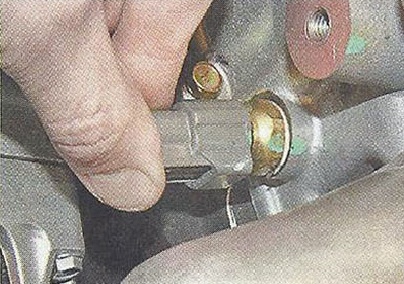

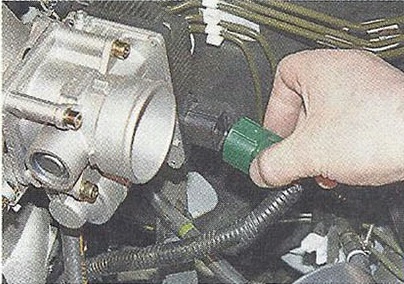

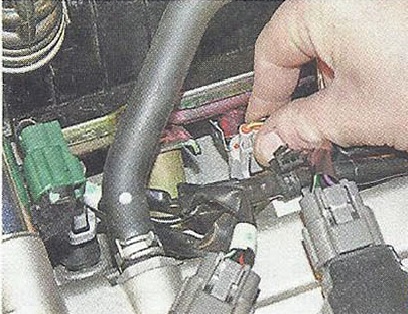

16. Нажмите на фиксаторы колодок жгутов проводов и отсоедините колодки от выводов форсунок, дроссельного узла и датчика температуры охлаждающей жидкости.

Нажимаем на фиксаторы колодок жгута проводов и отсоединяем колодки от выводов форсунок Nissan Primera

Нажимаем на фиксаторы колодки жгута проводов и отсоединяем колодки от дроссельного узла Nissan Primera

Нажимаем на фиксаторы колодок жгута проводов и отсоединяем колодки от датчика температуры охлаждающей жидкости Nissan Primera

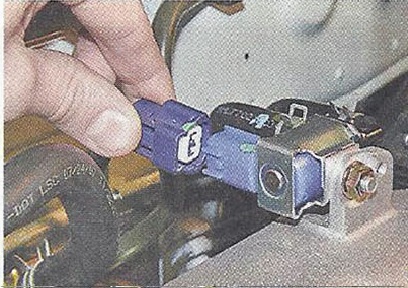

17. Нажмите на пластмассовый фиксатор колодки жгута проводов клапана продувки адсорбера и отсоедините колодку от выводов клапана.

Отсоединяем колодку от выводов клапана Nissan Primera

18. Сожмите усики хомута крепления подводящего шланга от адсорбера к клапану и снимите шланг со штуцера клапана.

Сжимаем усики хомута крепления подводящего шланга от адсорбера к клапану и снимаем шланг со штуцера клапана Nissan Primera

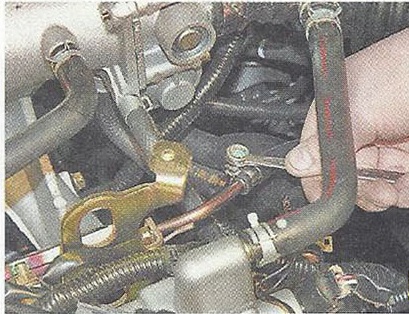

19. Ослабьте затяжку хомута крепления шланга подачи топлива к топливной рампе.

Ослабляем затяжку хомута крепления шланга подачи топлива Nissan Primera

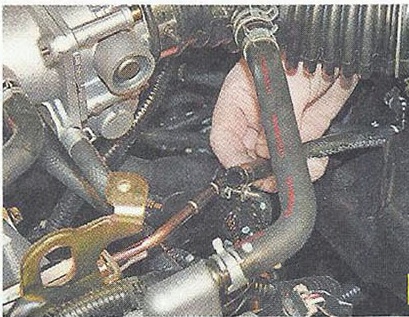

20. Отсоедините шланг от штуцера рампы.

Отсоединяем шланг от штуцера рампы Nissan Primera

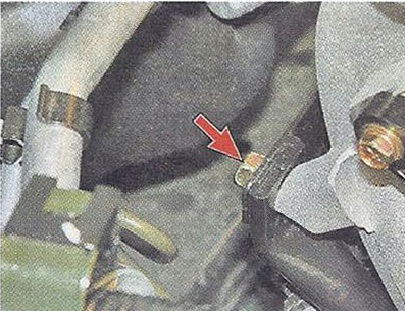

21. Выверните болт крепления кронштейна генератора к головке блока цилиндров и отведите кронштейн с генератором в сторону.

Выворачиваем болт крепления кронштейна генератора Nissan Primera

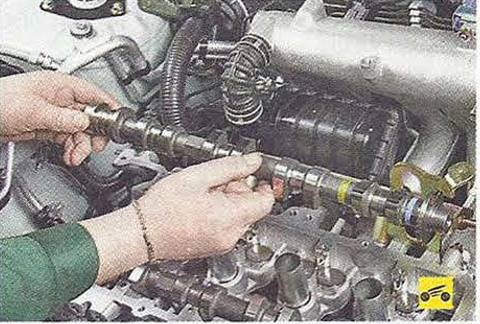

22. Снимите распределительные валы.

Снимаем распределительные валы Nissan Primera

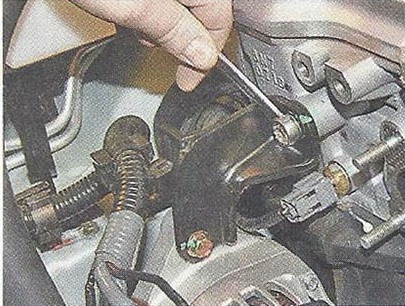

23. Выверните болты крепления правой и левой опор к впускному коллектору.

Болты крепления правой опоры к впускному коллектору Nissan Primera

Болты крепления левой опоры к впускному коллектору Nissan Primera

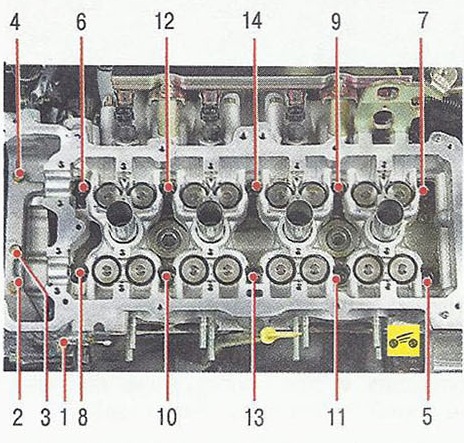

24. Ослабьте затяжку четырнадцати болтов крепления головки блока цилиндров к блоку цилиндров в последовательности, показанной на фото.

Болты крепления головки блока цилиндров к блоку цилиндров Nissan Primera

Примечания:

Болты крепления головки блока цилиндров можно выворачивать только на холодном двигателе.

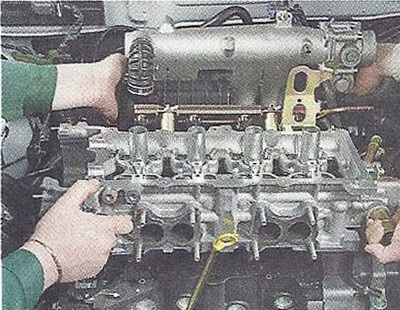

25. Снимите головку блока цилиндров с двигателя.

Снимаем головку блока цилиндров с двигателя Nissan Primera

Примечание:

Снимайте головку блока цилиндров с помощником, так как она довольно тяжелая.

26. Очистите привалочные поверхности головки и блока.

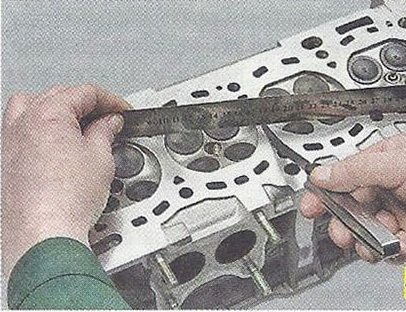

27. Проверьте головку блока на отсутствие коробления. Для этого, поставив линейку ребром на поверхность головки сначала посередине вдоль, затем поперек и по диагоналям, измерьте щупом зазор между поверхностью головки и линейкой. Прошлифуйте головку блока цилиндров, если зазор больше 0,1 мм.

Проверяем головку блока цилиндров Nissan Primera

28. Установите головку блока цилиндров в порядке, обратном снятию.

Примечания:

Удалите из резьбовых отверстий болтов крепления головки блока цилиндров масло и охлаждающую жидкость, попавшие туда при снятии головки.

Обязательно установите новую прокладку головки блока, повторное ее использование не допускается.

Смажьте болты моторным маслом.

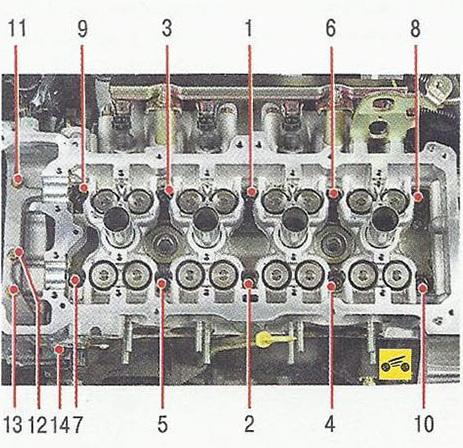

Затягивайте болты на холодном двигателе в порядке, показанном на фото, в шесть этапов:

Болты крепления головки блока цилиндров к блоку цилиндров Nissan Primera

- затяните болты 1-10 моментом 29 Н·м.

2 - затяните болты 1-10 моментом 58,8 Н·м.

3 - полностью ослабьте болты 1-10.

- затяните болты 1-10 моментом 29,4 Н· м.

5 - доверните болты 1-10 на 50-55° - по часовой стрелке.

6 - затяните болты 11-14 моментом 6,3-8,3 Н·м.

29. Установите распределительные валы.

30. Установите все снятые детали в порядке, обратном снятию.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту Nissan Primera P12. Издательство "Третий Рим".
