Инструменты:
- Вороток под торцевую насадку
- Насадка на вороток 8 мм
- Насадка на вороток 10 мм
- Насадка на вороток 13 мм
- Насадка на вороток 16 мм
- Насадка на вороток 19 мм
- Отвертка плоская средняя
- Линейка
- Щуп плоский
- Опора под двигатель
Детали и расходники:
- Прокладка головки блока цилиндров
- Охлаждающая жидкость
- Моторное масло
- Болты головки блока цилиндров
- Головка блока цилиндров
- Ёмкость для слития масла
- Ёмкость для слития охлаждающей жидкости
- Ветошь
Предупреждение:
Работа по замене прокладки головки блока требует высокой квалификации исполнителя, применения специальных инструментов, снятия большого количества узлов двигателя, поэтому рекомендуем проводить её на станциях технического обслуживания официального дилера Nissan.
1. Установите автомобиль на подъемник, снимите правое переднее колесо.
2. Снимите правый боковой брызговик двигателя.
3. Снимите декоративный кожух двигателя, как описано здесь.
4. Снимите впускной коллектор.
5. Слейте масло из системы смазки двигателя.
6. Слейте охлаждающую жидкость.
7. Снимите крышку головки блока цилиндров.
8. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия.
9. Установите под двигатель надежную опору.
10. Снимите правую опору подвески двигателя, как описано здесь.
Примечание:
Часть последующих операций для наглядности показана на снятом двигателе.
11. Снимите ремень привода вспомогательных агрегатов.
12. Снимите со звездочек впускных и выпускных валов цепь привода газораспределительного механизма.
13. Снимите распределительные валы.
14. Снимите катколлектор.
15. Выверните восемь болтов крепления головки блока цилиндров и снимите головку блока.
Примечание:
Расположение болтов крепления головки блока цилиндров.
16. Снимите прокладку с блока цилиндров.
17. Проверьте головку блока на отсутствие коробления. Для этого, поставив линейку ребром на поверхность головки сначала посередине вдоль, затем поперек и по диагоналям, измерьте щупом зазор между поверхностью головки и линейкой. Прошлифуйте головку блока цилиндров, если зазор больше 0,1 мм.

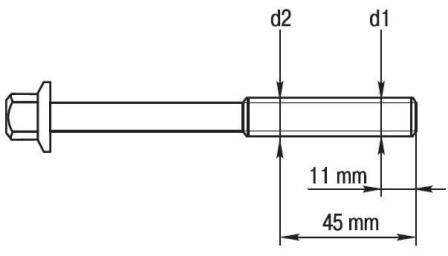

18. Проверьте болты крепления головки блока цилиндров. Если разность измеренных диаметров d1 и d2 более 0,15 мм, замените болты новыми.
Предупреждение:
Прокладка головки блока цилиндров одноразовая, поэтому при каждом снятии головки блока прокладку необходимо заменять новой.
19. Установите головку блока цилиндров в порядке, обратном снятию, с учетом следующего: удалите из резьбовых отверстий болтов крепления головки блока цилиндров масло и охлаждающую жидкость, попавшие туда при снятии головки; обязательно установите новую прокладку головки блока, повторное ее использование не допускается; смажьте болты моторным маслом; затягивайте болты на холодном двигателе в порядке, показанном на фото, в шесть этапов:
- 1-й затяните болты моментом 40 Н·м;
- 2-й подтяните болты на угол 100°;
- 3-й полностью ослабьте болты;
- 4-й затяните болты моментом 40 Н·м;
- 5-й подтяните на угол 100°;
- 6-й дотяните на угол 100°.
20. Установите распределительные валы в последовательности, показанной в статье Снятие, дефектовка и установка распределительных валов.
21. Установите все снятые детали в порядке, обратном снятию.
В статье не хватает:
- Качественных фото ремонта
- Фото инструмента
