Замена прокладки натяжителя цепи/регулятора фаз газораспределения

Виновник сего торжества под №14

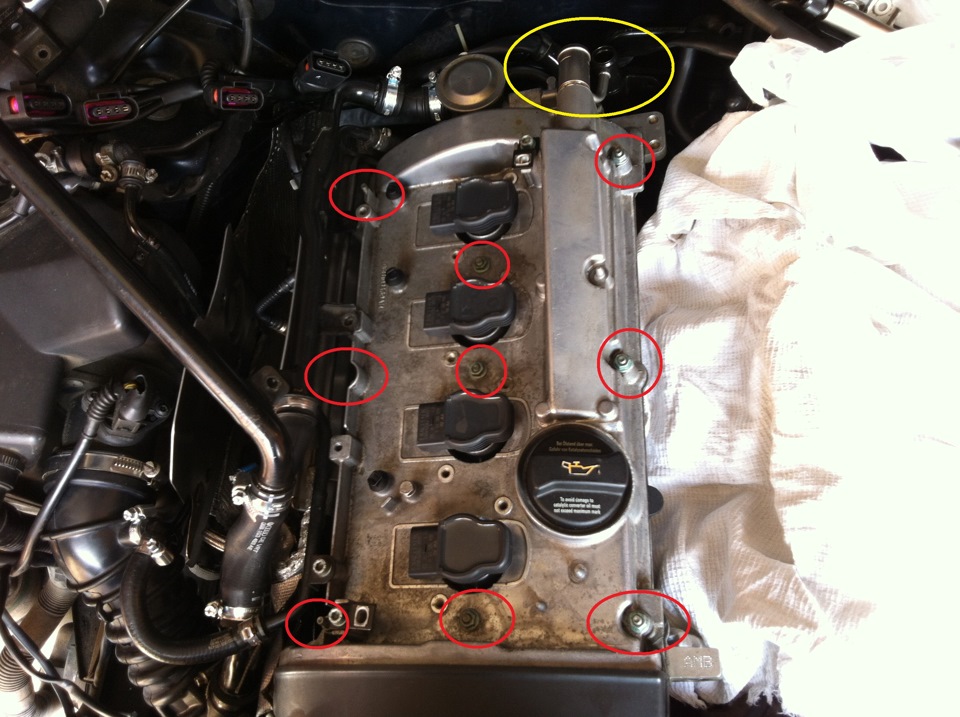

Первым делом я снял минусовую и плюсовую клеммы с аккумулятора (надевать наоборот: сначала "+", затем "-" — так руководство по ремонту советует!), боюсь я трогать всякие датчики в этой машине без снятия клемм — она и так на каждый "чих" ошибками ругается… Далее снимаем фишку с датчика натяжителя, отсоединяем проводку от катушек зажигания и убираем ее в сторону, достаем катушки, затем снимаем верхнюю часть Вентиляции Картерных Газов, которая "входит" в клапанную крышку (отмечено желтым) (я откручивал и снимал тройник полностью, таким образом вертикальный металлический патрубок остался на месте, а горизонтальный металлический патрубок (предварительно открученный от клапанной крышки) вместе с "грибком" просто откидывался в другую сторону). Снимаем защитный кожух ремня Газораспределительного механизма и затем аккуратно откручиваем гайки (9 шт.), держащие клапанную крышку (отмечены красным);

Снятие клапанной крышки

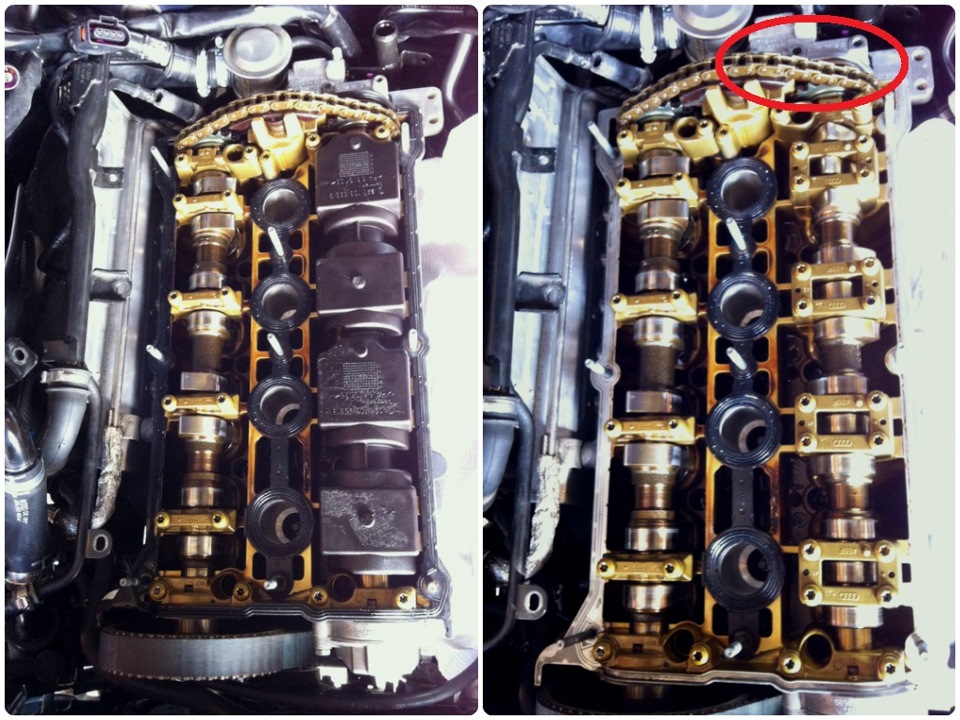

Клапанная крышка у нас в руках и нашему взору открывается вид на валы, впускной закрыт пластиковыми накладками (маслоотражателями), которые просто лежат там, убираем эти накладки и откручиваем 3 торкса, которые держат сам натяжитель снаружи. Рекомендуется также осмотреть цепь и башмачок натяжителя.

Вот валы

Но проблема в том, что натяжитель весьма неплохо прижат к валам цепью, так что выход только один — приподнять впускной вал. Для этого откручиваем и снимаем его крепежи (крышки подшипников) (советую заранее подготовить чистую картонку или другую поверхность для того, чтобы в нужной последовательности разложить на нее снятые детали), так же откручиваем крепление датчика Холла и слегка откручиваем сам натяжитель (центральный винт), но не полностью;

Откручиваем все крепежи

Наконец вал приподнялся и теперь можно выдернуть из под него старую прокладку. Синяя уплотнительная резинка видимо стёрлась за давностью лет, а полукруглая прокладка по ощущениям была похожа на переваренные макароны =))

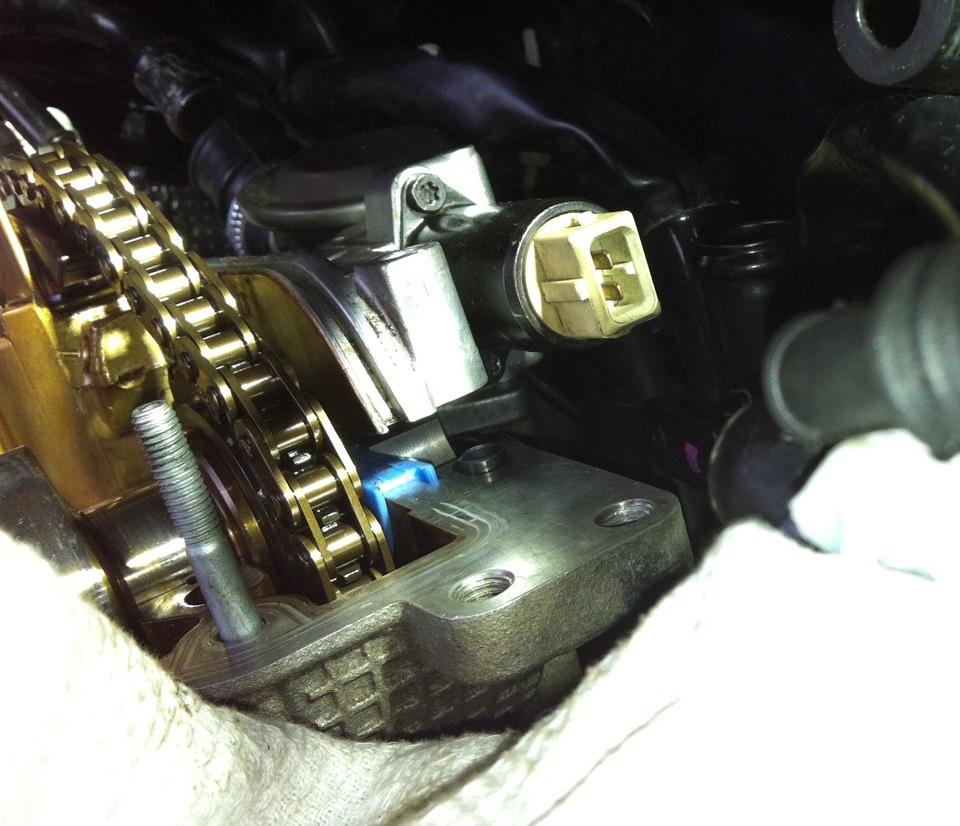

На заднем плане, видно, на сколько нужно открутить сам натяжитель цепи

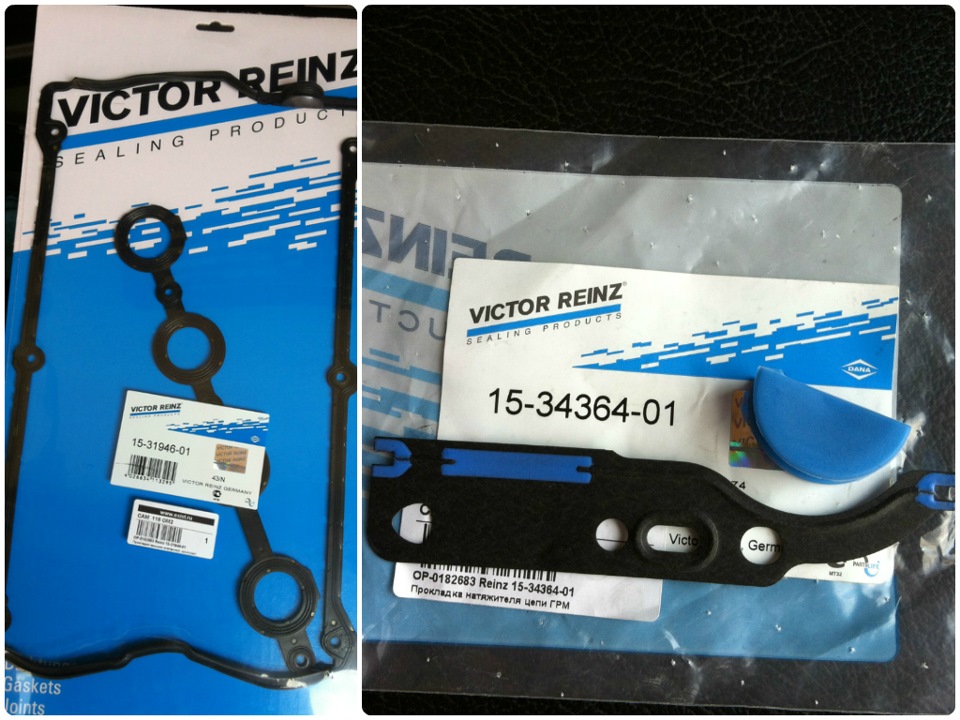

Новый комплект прокладок:
— Прокладка клапанной крышки: VAG 058 198 025 A, я брал Victor Reinz 15-31946-01 — 650 руб.
— Прокладка натяжителя цепи/регулятора фаз газораспределения: VAG 058 198 217, я брал Victor Reinz 15-34364-01 — 250 руб.
Victor Reinz выглядит немного менее аккуратно оригинального VAG'а, но к качеству претензий нет.​

Прокладки

Заодно, кстати, можно привести в порядок клапанную крышку (если конечно требуется). Знаю, что последние 3 года машина ездила на Mobil 3000 5w-40, кажется пора переходить на Motul, что скажете?

Вооружился металлической и зубной щетками и вперед… Второе фото — это в процессе, потом отнес крышку домой и отмыл окончательно

Теперь сборка:

Прокладку натяжителя герметиком не мажем, так как высока вероятность смазать его куда не нужно из-за невозможности по нормальному туда подлезть;

Вставляем на место полукруглую прокладку, плоскую втыкаем над ней

Прикручиваем на место впускной вал (по мануалу крышки подшипников прикручиваются крест-накрест в 2 захода с помощью динамометрического ключа: Сначала на 10 Нм, затем дотягиваем до 15 Нм, но у меня такого ключа нет, так что тянул по памяти пропорционально силе откручивания, а затем дотягивал на еще чуть-чуть), натяжитель и датчик Холла, проверяем метки на валах (насколько помню, от метки до метки должно быть 16 звеньев, но вы, конечно, посчитайте их заранее))), затем кладем на место пластиковые маслоотражатели;

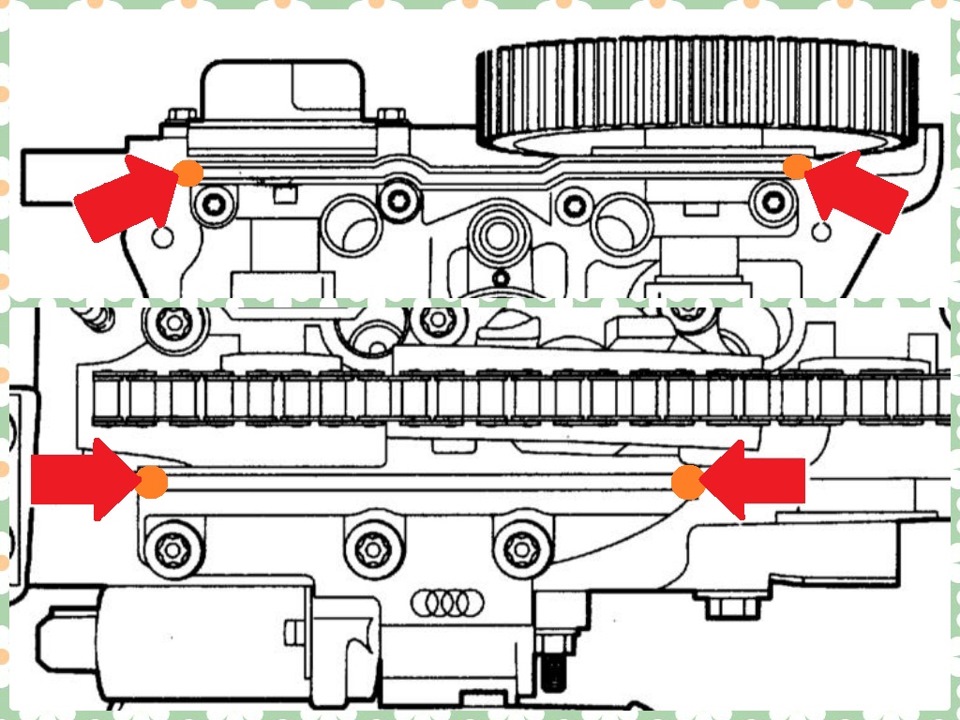

По книге прокладку клапанной крышки по углам промазываем герметиком (не забываем предварительно отчистить старый и обезжирить поверхность), я брал высокотемпературный Abro, всё ОК. Главное промазывайте без фанатизма, только по внешнему краю прокладки, герметик в движке вам ни к чему!

Вот так.

Финишная прямая — прикручиваем клапанную крышку, момент затяжки 10 Нм, затягивать рекомендуется от центра к краям крест-накрест… Через недельку советую еще немного подтянуть гайки клапанной крышки. Ну вот и все, теперь проверяем рабочее место на наличие/отсутствие лишних деталей, прикручиваем навесное и снова делаем опресовку. Если на этот раз все тихо, то ура! — наши победили, если нет — то продолжаем тянуть, крутить. В конце можно провести заключительный тест — секунд через 40 после накачки системы достаньте масляный щуп, если он вылетит с характерным свистом улетающего шарика, то счастье действительно где-то рядом)).

P.S. На данный момент прошло почти 5 месяцев, заметил небольшое запотевание в районе этой прокладки, одно из двух: либо действительно нужно было снимать валы и промазывать все герметиком, либо просто где-то что-то недотянул…
