Замена замка и наружной ручки передней двери Audi A4

Инструменты:

• Ключ с наконечником Torx (звездочка) T10
• Отвертка плоская средняя
• Отвертка крестовая средняя

Детали и расходники:

• Замок передней двери (VAG 401 837 015, VAG 402 837 016)
• Механизм ручки передней двери (VAG 8E1 837 207, VAG 8E2 837 208)

Примечание:

В этой статье описан процесс замены для передней двери. Ручка и замок задней двери заменяются аналогично.

Снятие и установка ручки передней и задней двери принципиально не отличаются.

Схема деталей ручки и замка передней двери Audi A4​

1 — опора ручки двери;

2 — замок двери;

3 — приводная штанга;

4 — болт, 20Нм;

5 — крышка цилиндра замка;

6 — цилиндр замка;

7 — ручка двери;

8 — приводной рычаг;

9 — держатель зажима.

Порядок замены замка и наружной ручки передней двери Audi A4

1. Снимите обивку двери (обратитесь к разделам Снятие и установка облицовки передней двери и Снятие и установка облицовки задней двери).

2. Снимите раму двери со стеклоподъёмником с двери, обратитесь к Разделам Снятие и установка рамы окна передней двери и Снятие и установка стеклоподъёмника.

3. Выньте приводную штангу (3) из держателя зажима (9).

4. Отсоедините ручку двери от опоры и выньте из двери.

5. Установите на место ручку двери и зафиксируйте её в опоре.

6. Соедините приводную штангу (3) с зажимом (9), наклоните зажим на 90° и зафиксируйте на приводной штанге.

7. Если не планируется замена замка, то установите обивку двери.

Замена/снятие замка двери Ауди А4

8. Отсоедините отрицательный кабель (-) аккумуляторной батареи.

9. Рассоедините разъём замка двери.

10. При установке старого замка: отсоедините приводную штангу (3) у ручки двери (1) из держателя зажима (2).

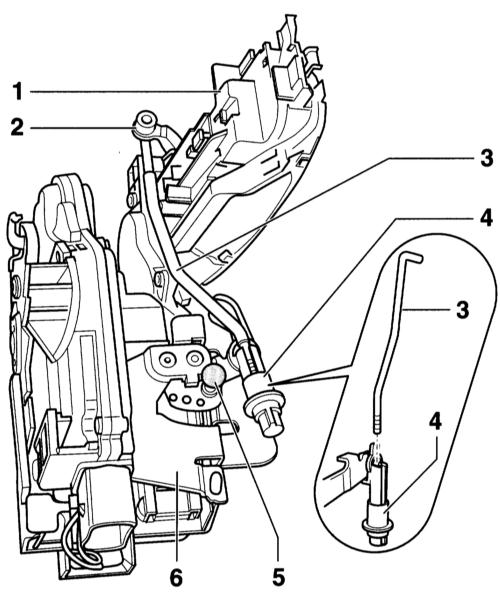

При установке нового замка двери: сместите втулку (4) вниз и выньте приводную штангу (3). (5) – стопорный штифт, (6) – замок дери.

11. Выверните 2 болта (1) и выньте замок (3) вниз из двери. (2) – подкладка.

12. Отсоедините трос (5) привода двери у замка и у расцепляющего рычага (4).

13. Для снятия замка двери соедините трос (5) привода двери с расцепляющим рычагом (4), поверните на 90° (стрелка) и соедините с замком.

14. Вставьте замок в дверь и закрепите его моментом 20 Нм.

15. При установке нового замка, вставьте штангу привода (3) во втулку (4). Для фиксации сместите втулкой вверх. Выньте стопорный штифт (5) из замка (6).

При установке старого замка, соедините приводную штангу с ручкой двери.

16. Состыкуйте разъём замка двери.

17. Поставьте раму двери со стеклоподъёмником на дверь.

18. Установите обивку двери.

19. Присоедините отрицательный кабель (-) аккумуляторной батареи.
