Замена прокладки поддона картера двигателя Daewoo Sens

Инструмент:

• Вороток под торцевую насадку
• Насадка на вороток 10 мм
• Гаечный ключ торцевой Г-образный 12 мм
• Четырехгранный ключ 9 мм
• Отвертка плоская средняя

Детали и расходники:

• Прокладка поддона (245.1009069)
• Ветошь
• Моторное масло
• Емкость для сливаемого моторного масла вместимостью не менее 3л
• Аэрозольная смазка типа WD-40
• Герметик

1. Установите автомобиль на смотровую яму или эстакаду.

2. При наличии защиты картера двигателя снимите ее, отвернув 4 болта крепления.

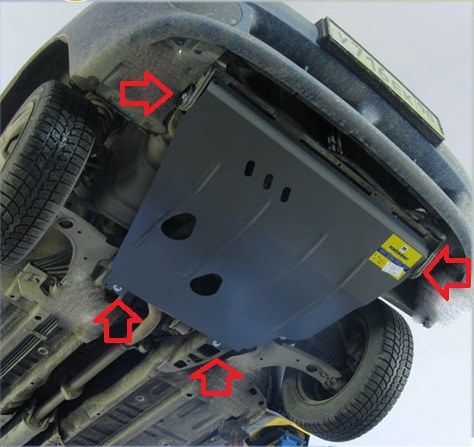

Болты крепления защиты картера.

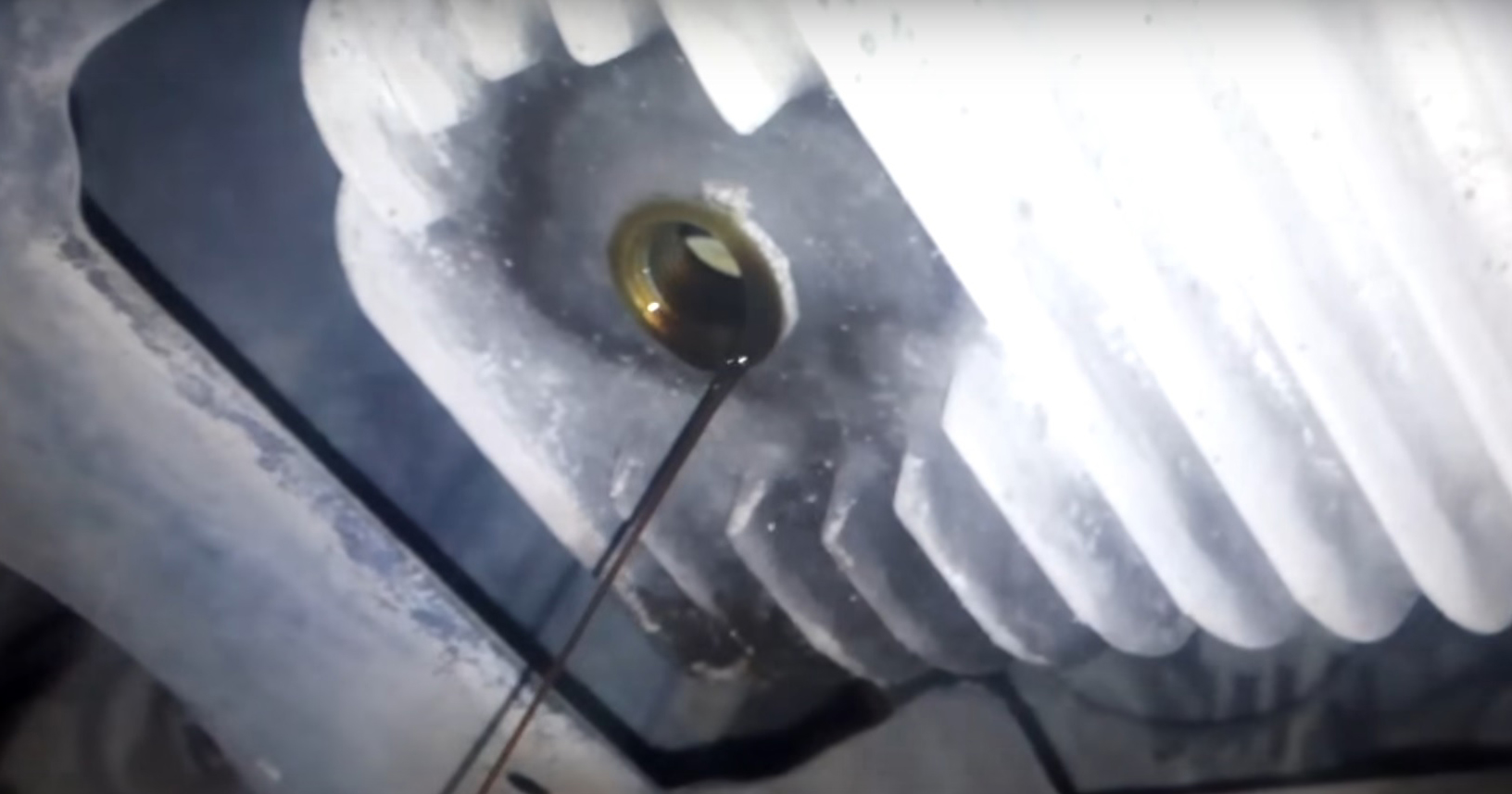

3. Слейте масло из двигателя.

4. Выверните восемнадцать болтов крепления поддона картера.

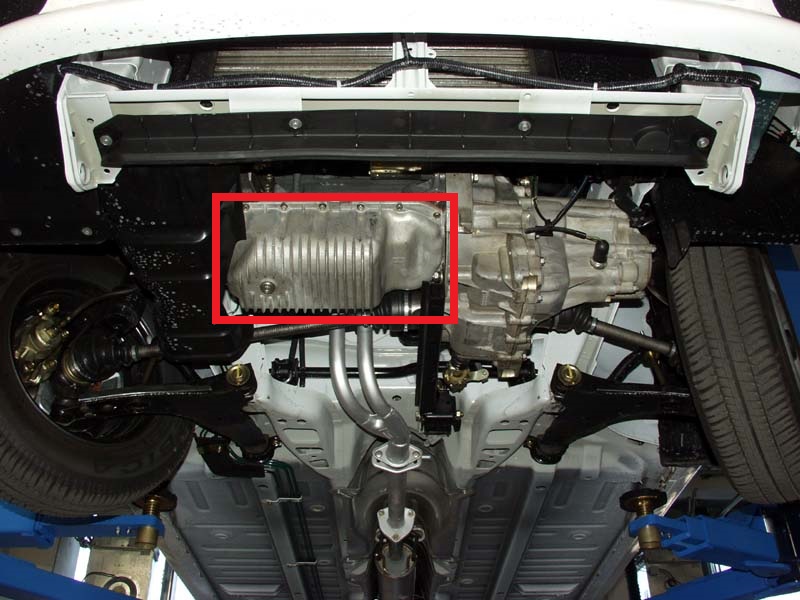

Поддон картера.

Полезный совет:

При наличии люфта или других дефектов на креплениях поддона картера, обработайте загрязненные участки креплений аэрозольной смазкой типа WD-40. Это облегчит их выкрутку.

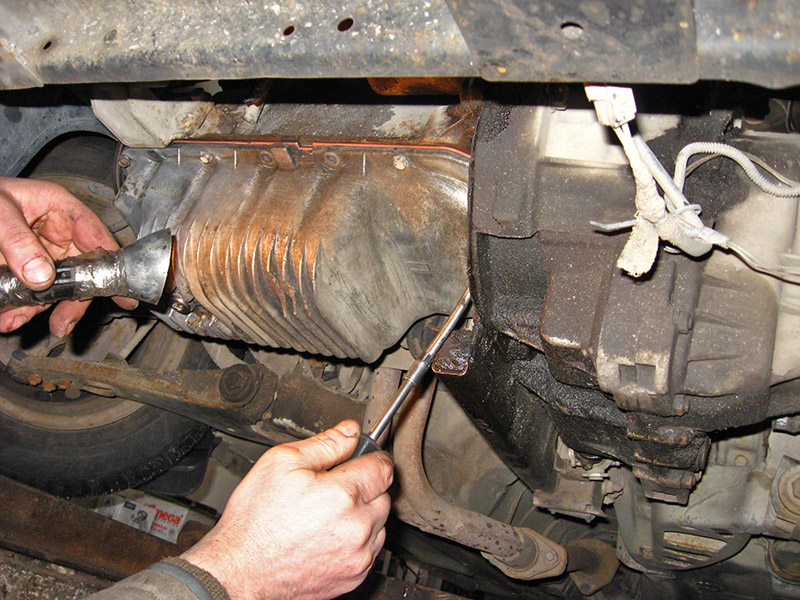

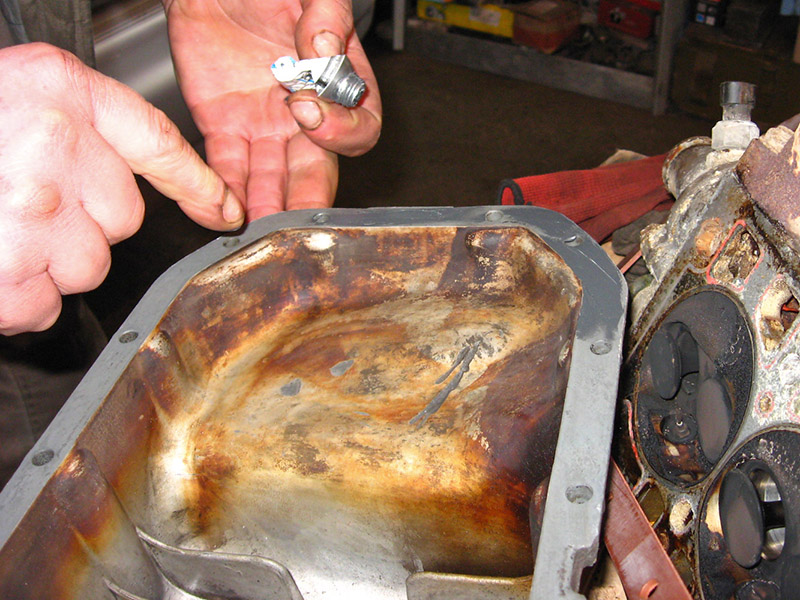

5. Отделите поддон картера от блока цилиндров отверткой, вставив ее в зазор между картером и кронштейном блока. Снимите поддон картера.

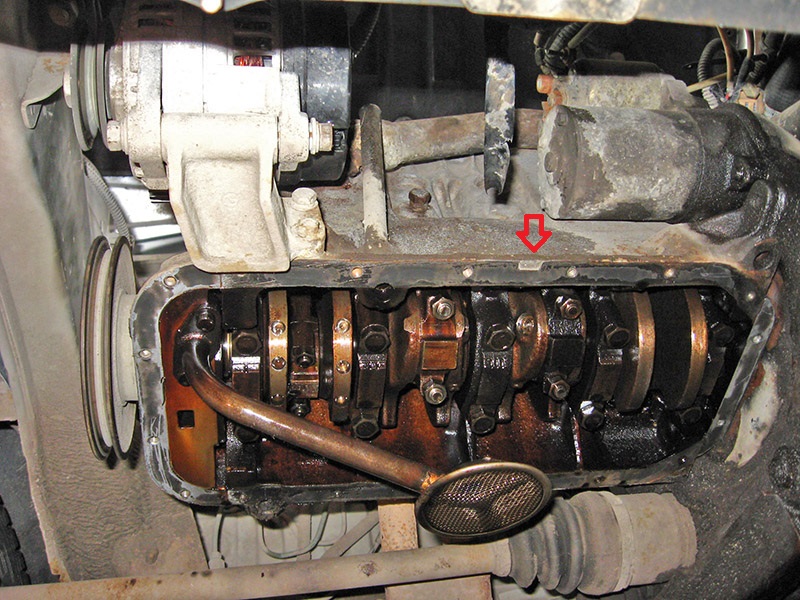

Зазор для рассоединения поддона картера с блоком цилиндров.

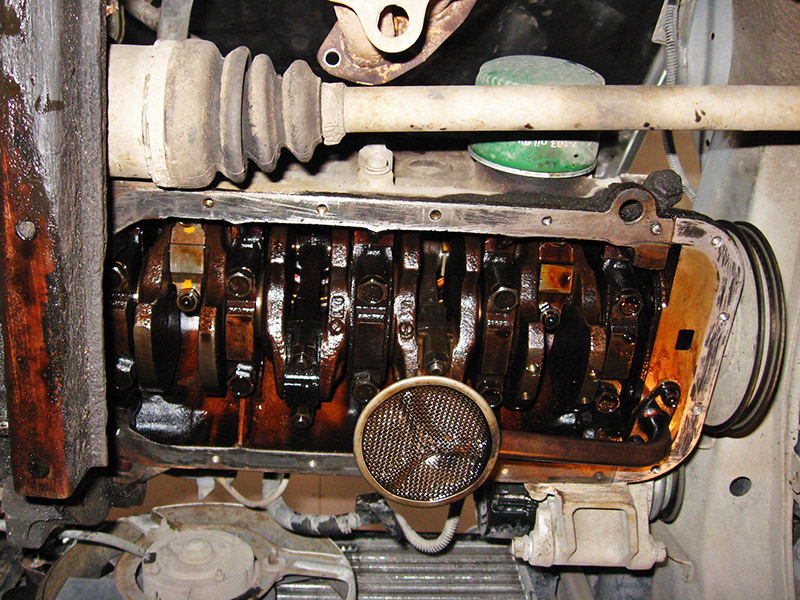

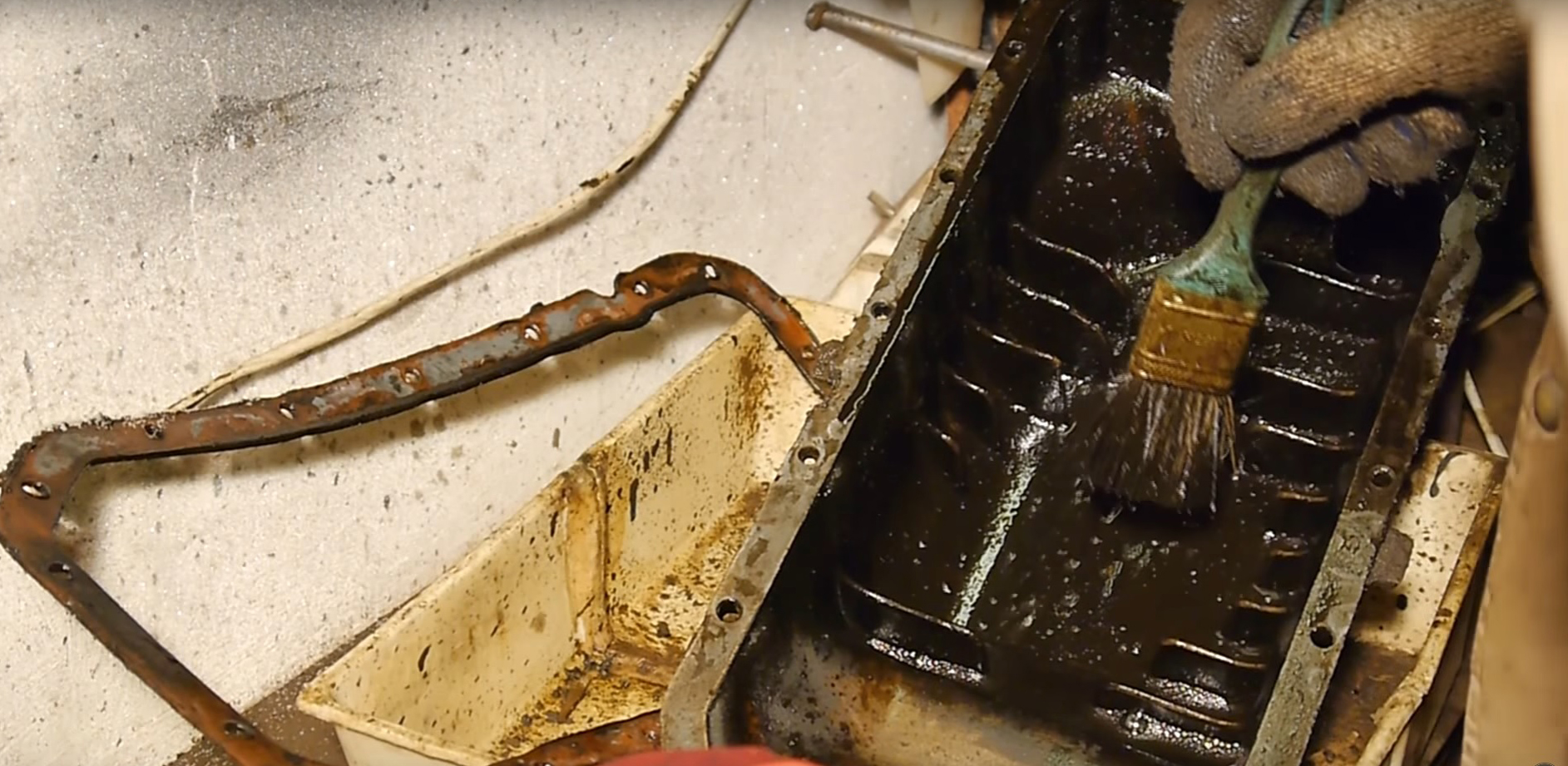

6. Очистите от загрязнений и герметика посадочные места поддона картера на блоке цилиндров, удалите старую прокладку с поддона картера. Тщательно очистите ветошью масло на снятых деталях.

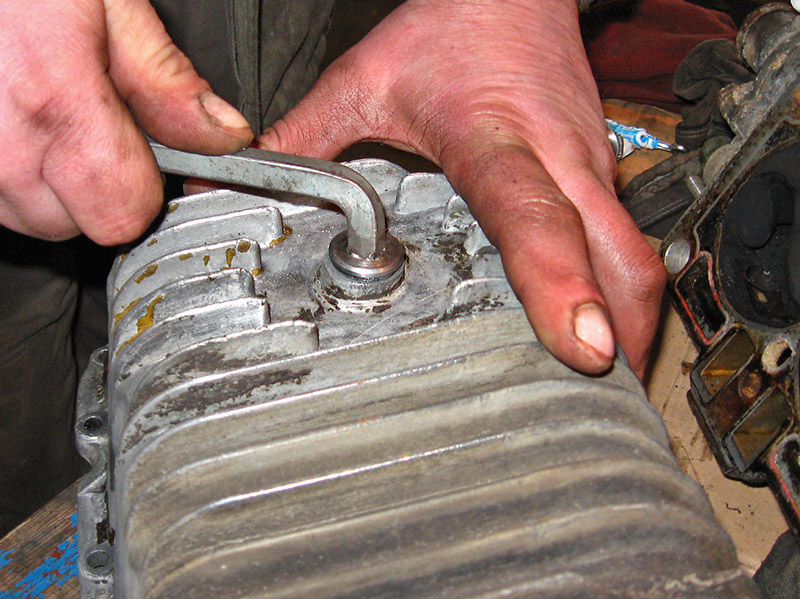

7. Выкрутите пробку поддона и очистите посадочное место пробки на картере.

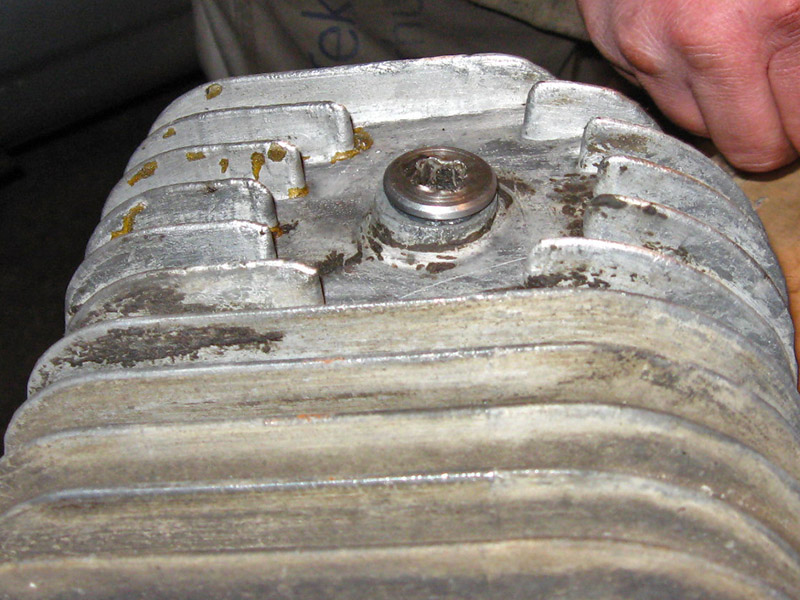

Сливная пробка поддона картера.

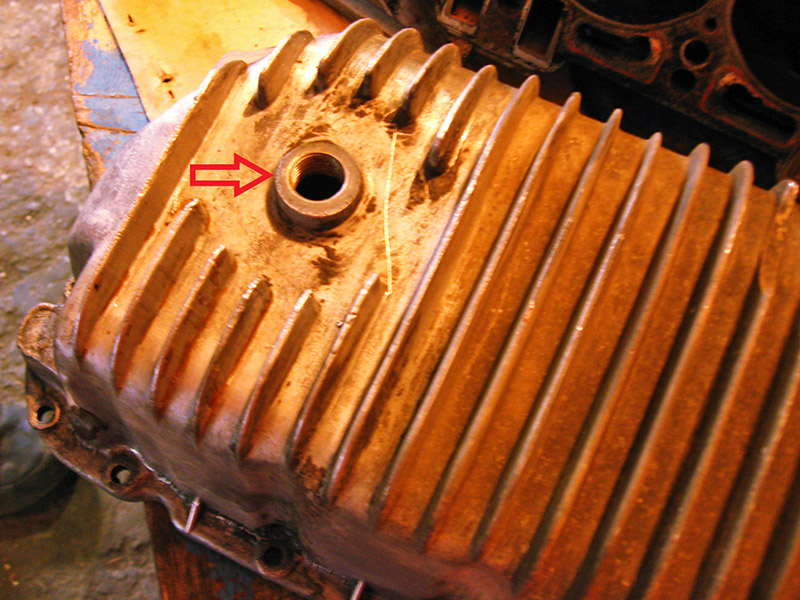

Очищенное посадочное место сливной пробки поддона картера.

8. Нанесите герметик на посадочную поверхность поддона картера.

Полезный совет:

Посадочные поверхности блока и картера перед нанесением герметика не обезжиривайте, только тщательно удалите с них масло. В дальнейшем это обеспечит возможность легкой разборки соединения.

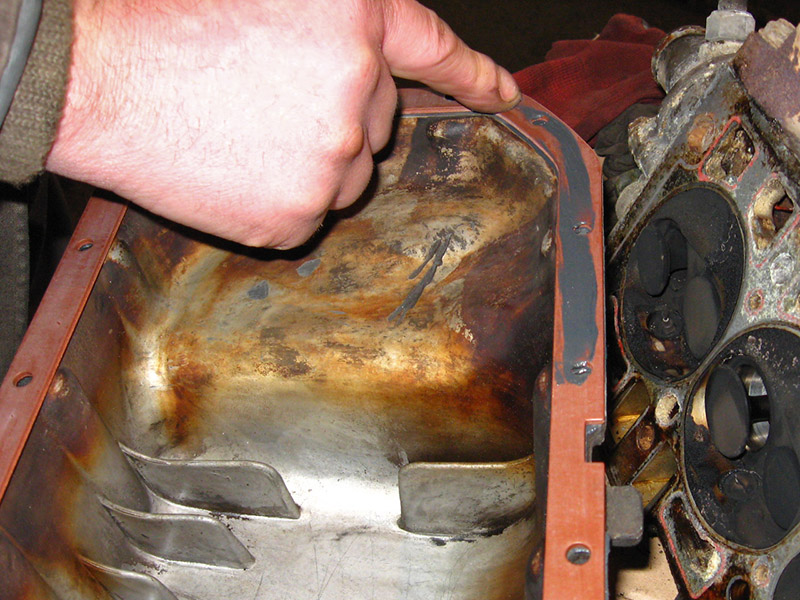

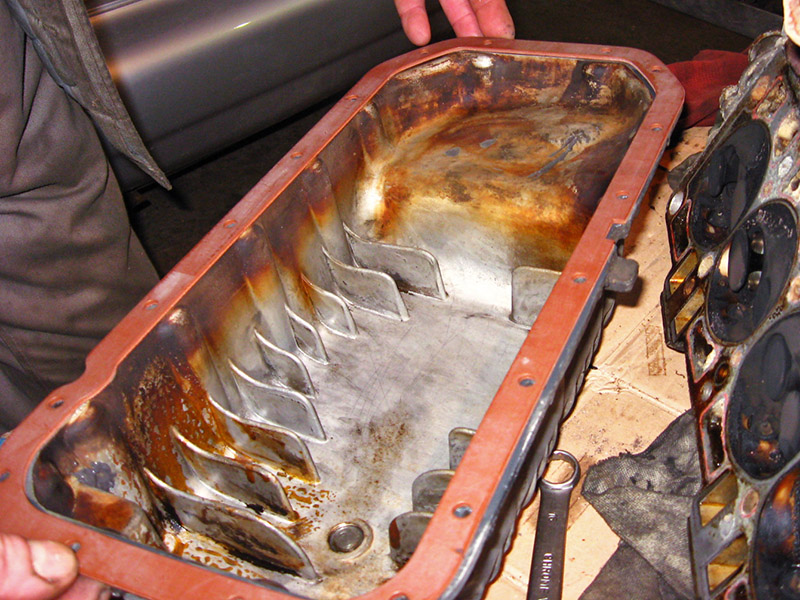

9. Оденьте новую прокладку на поддон картера.

Новая прокладка поддона (245.1009069).

10. Нанесите слой герметика на прокладку поддона картера.

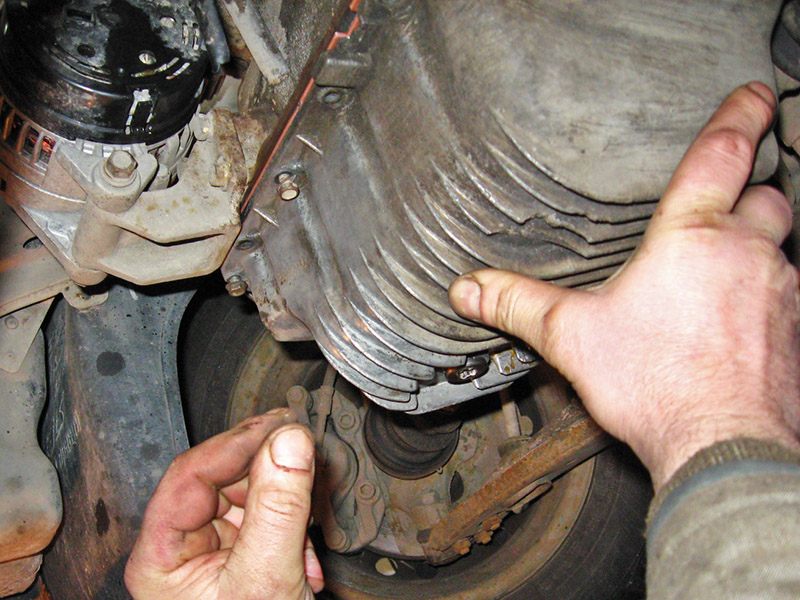

11. Установите поддон картера на блок цилиндров и равномерно крест-накрест затяните болты.

Последовательность затягивания болтов, поддона картера.

12. Установите все снятые детали и узлы в порядке, обратном снятию. Залейте масло в двигатель.

Примечание:

Пускать Двигатель Дэу Сенс 1.3, Дэу Сенс 1.4 после замены уплотнения масляного картера можно не ранее чем через один час - это необходимо для полимеризации герметика.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
