Замена прокладки ресивера Chevrolet Niva

Инструменты:

• Торцовый вороток
• Головка для торцового воротка на 10
• Головка для торцового воротка на 13
• Отвёртка крестовая
• Накидной ключ на 10

Детали и расходники:

• Прокладка дроссельного узла
• Уплотнительная прокладка ресивера

1. Отсоединяем правый рукав подвода воздуха к дроссельному узлу от патрубка узла.

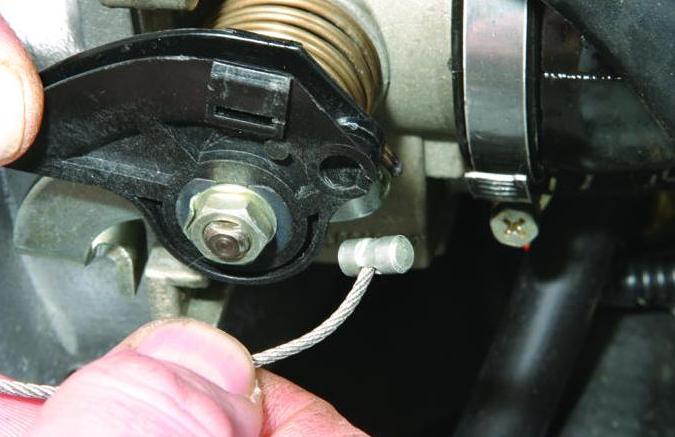

2. Отсоединяем наконечник троса привода дроссельной заслонки от сектора дроссельного узла.

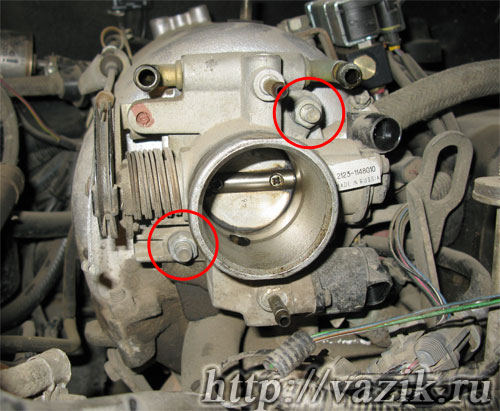

3. Отвернув две гайки крепления дроссельного узла к ресиверу.

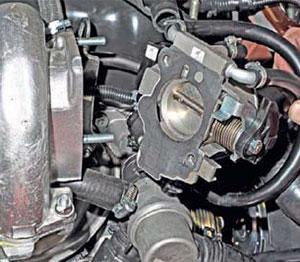

4. Отводим узел в сторону, не отсоединяя от его патрубков шланги подвода и отвода охлаждающей жидкости, вентиляции картера, продувки адсорбера, а от датчика положения дроссельной заслонки и регулятора холостого хода — колодки жгута проводов.

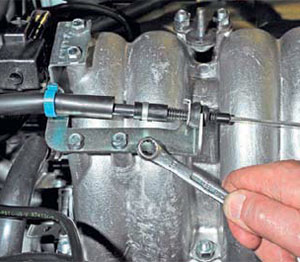

5. Ключом «на 10» отворачиваем два болта крепления кронштейна троса привода дроссельной заслонки к ресиверу.

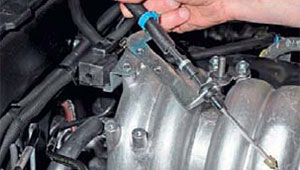

6. Отводим кронштейн с тросом в сторону.

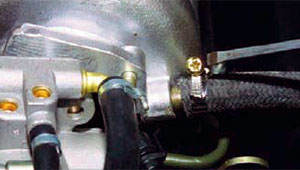

7. Отверткой ослабляем хомут крепления шланга вакуумного усилителя тормозов к патрубку ресивера.

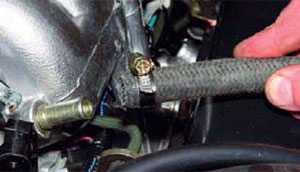

8. Снимаем шланг с патрубка.

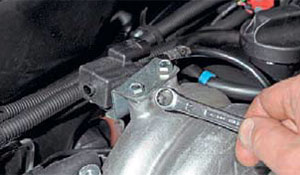

9. Ключом «на 10» отворачиваем два болта крепления кронштейна клапана продувки адсорбера к ресиверу.

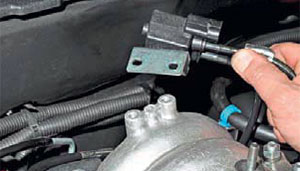

10. Отводим кронштейн с клапаном на трубках в сторону от ресивера.

11. Головкой «на 13» отворачиваем две гайки верхнего крепления ресивера к впускной трубе…

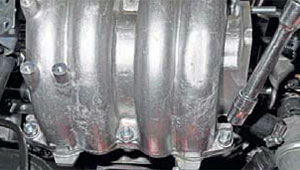

12. Три гайки нижнего крепления.

13. Сняв кронштейн крепления экрана двигателя.

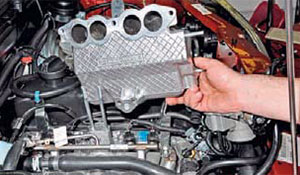

14. Снимаем ресивер со шпилек впускной трубы.

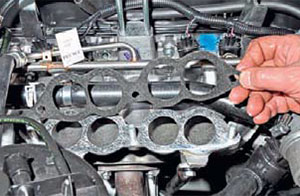

15. Снимаем уплотнительную прокладку.

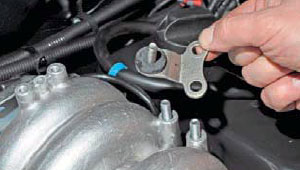

16. В месте верхнего контакта впускной трубы и ресивера (на длинных шпильках впускной трубы) установлена дистанционная прокладка.

17. Заменив уплотнительную прокладку, устанавливаем ресивер в обратной последовательности.
