Замена радиатора системы охлаждения Chery Tiggo

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ рожковый - 10 мм
  • Пассатижи

Детали и расходники:

  • Охлаждающая жидкость
  • Резиновые подушки опор радиатора
  • Радиатор

Замена радиатора системы охлаждения Чери Тигго Т11

1. Слейте жидкость из системы охлаждения. Более подробно здесь.

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Провод от клеммы «минус» аккумуляторной батареи Chery Tiggo

3. Разъедините колодки жгутов проводов электровентиляторов системы охлаждения.

Разъединяем колодки жгута проводов электровентиляторов системы охлаждения Chery Tiggo

4. Ослабьте хомут крепления подводящего шланга радиатора, сжав пассатижами его отогнутые ушки, сдвиньте хомут по шлангу.

Ослабляем хомут крепления подводящего шланга радиатора Chery Tiggo

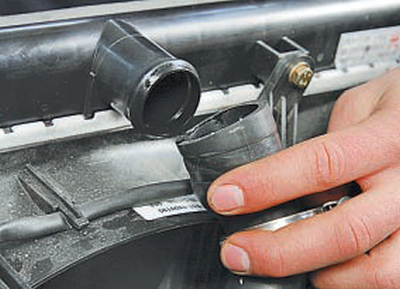

5. Снимите шланг с патрубка радиатора.

Снимаем шланг с патрубка радиатора Chery Tiggo

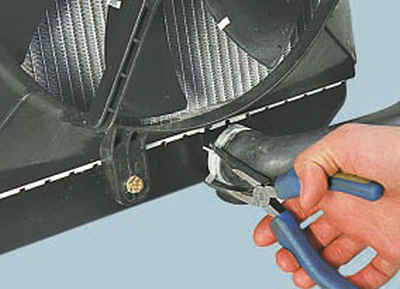

6. Аналогично ослабьте хомут крепления.

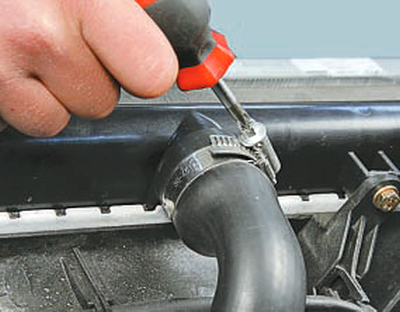

Ослабляем хомут крепления Chery Tiggo

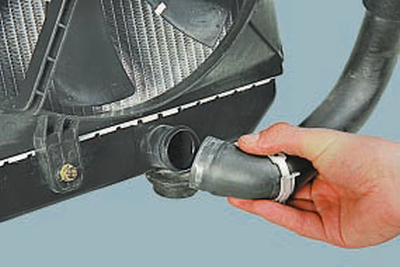

7. Отсоедините отводящий шланг от патрубка радиатора.

Отсоединяем отводящий шланг от патрубка радиатора Chery Tiggo

8. Ослабьте хомут крепления пароотводящего шланга, сжав пассатижами его отогнутые ушки, сдвиньте хомут по шлангу.

Ослабьте хомут крепления пароотводящего шланга Chery Tiggo

9. Отсоедините шланг от штуцера наливной горловины радиатора. Аналогично отсоедините второй пароотводящий шланг.

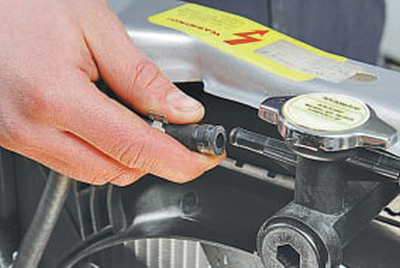

Отсоединяем шланг от штуцера наливной горловины радиатора Chery Tiggo

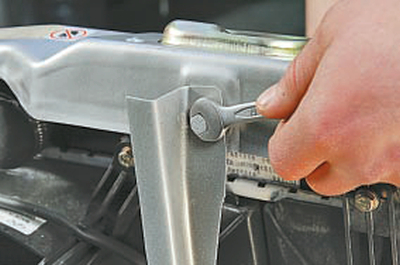

10. Выверните верхний болт крепления усилителя рамки радиатора.

Выворачиваем верхний болт крепления усилителя рамки радиатора Chery Tiggo

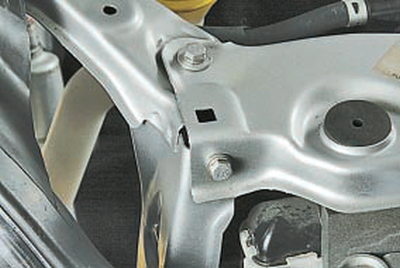

11. Выверните по два болта с левой стороны крепления верхней поперечины рамки радиатора.

Выворачиваем болты с левой стороны крепления верхней поперечины рамки радиатора Chery Tiggo

12. Выверните болты правой стороны крепления верхней поперечины рамки радиатора.

Выворачиваем болты правой стороны крепления верхней поперечины рамки радиатора Chery Tiggo

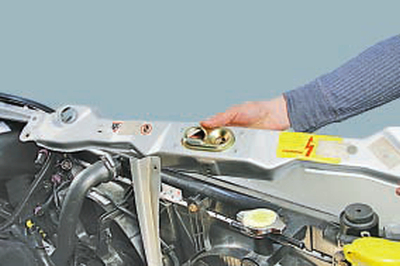

13. Отведите верхнюю поперечину рамки радиатора.

Отводим верхнюю поперечину рамки радиатора Chery Tiggo

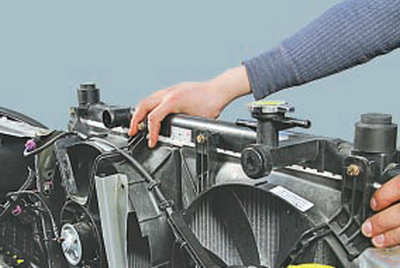

14. Извлеките радиатор из моторного отсека.

Извлекаем радиатор из моторного отсека Chery Tiggo

Примечание:

На штифты верхнего и нижнего бачков радиатора надеты резиновые подушки опор, устанавливаемые в отверстия в нижней и верхней поперечинах рамки радиатора.

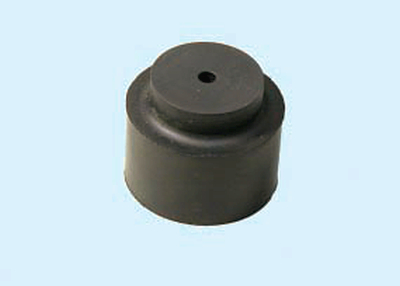

Резиновые подушки опор Chery Tiggo

Снимите их со штифтов или выньте из поперечин, если они остались в отверстиях, и осмотрите. Сильно обжатые или затвердевшие подушки замените.

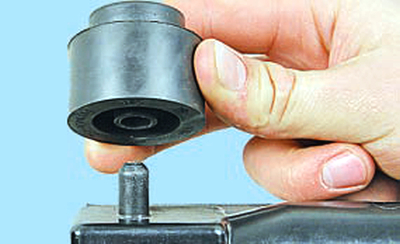

Снимаем резиновые подушки опор Chery Tiggo

15. Осмотрите подушки опор радиатора. Сильно деформированные или затвердевшие подушки замените.

16. Снимите электровентиляторы радиатора. Более подробно здесь.

17. Промойте радиатор снаружи струей воды и просушите. Если на пластмассовых бачках радиатора есть трещины, замените радиатор.

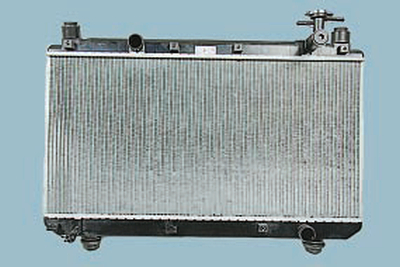

Радиатора Chery Tiggo

18. Проверьте герметичность радиатора, для чего заглушите патрубки радиатора, подведите к нему воздух под давлением 0,1 МПа (1 кгс/см2) и опустите в емкость с водой не менее чем на 30 секунд. Негерметичность радиатора определяют по выходящим пузырькам воздуха. Если радиатор не помещается в емкость целиком, проверяйте его последовательно со всех сторон.

19. Установите радиатор в последовательности, обратной снятию.

Полезный совет:

Для того чтобы в дальнейшем исключить возможность подтекания охлаждающей жидкости, перед установкой шлангов смажьте патрубки радиатора тонким слоем силиконового герметика.

20. Залейте охлаждающую жидкость и удалите из системы охлаждения воздушные пробки.
