Замена сайлент-блока рычага балки задней подвески (4х2) Renault Duster

Сайлент-блок рычага меняем в случае разрывов или отслоения резины шарнира.
Работу выполняем на смотровой канаве или эстакаде.
Ослабляем затяжку болтов крепления колеса со стороны демонтируемого сайлент-блока.
Вывешиваем заднюю часть автомобиля и надежно фиксируем его на подставках заводского изготовления.
Снимаем колесо.
Демонтируем колодки тормозного механизма заднего колеса (см. Замена колодок тормозных механизмов задних колес).
Выводим трос стояночного тормоза из проушины кронштейна балки.
Замену сайлент-блока показываем на правом рычаге балки задней подвески.
Устанавливаем регулируемый упор под правый рычаг балки.
Отсоединяем нижнее крепление амортизатора от рычага балки (см. Снятие амортизатора).
Отворачиваем гайку болта крепления рычага к кронштейну и три болта крепления кронштейна к кузову (см. Снятие балки задней подвески).
Опускаем правую часть балки на регулируемом упоре до момента.

Пока топливный бак не перестанет мешать выходу болта крепления рычага.

При опускании балки необходимо следить за тем, чтобы шланги тормозных механизмов задних колес не были сильно натянуты.

Вынув болт, снимаем кронштейн с рычага.

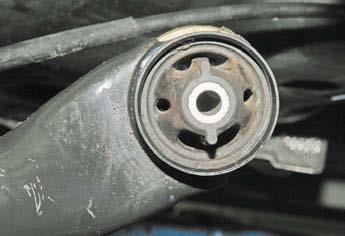

Значительную часть нагрузок сайлентблок рычага воспринимает вдоль оси автомобиля.

Поэтому в сечении резиновый массив сайлент-блока несимметричен.

Перед выпрессовкой сайлентблока пометьте ориентацию его элементов относительно рычага, с тем чтобы новый сайлент-блок запрессовать в том же положении.

Выпрессовать сайлент-блок из рычага лучше всего специальным съемником.
Если съемника нет, можно облегчить снятие, распилив наружную обойму сайлент-блока.

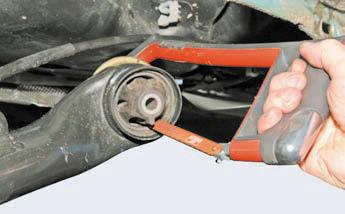

Вставляем полотно ножовки по металлу в отверстие резинового массива сайлент-блока и распиливаем пластмассовую наружную обойму сайлентблока.
Это позволит значительно уменьшить натяг сайлент-блока в отверстии рычага.
После этого оправкой или отрезком трубы подходящего диаметра выбиваем сайлент-блок из рычага со стороны порога, прикладывая усилие к наружной обойме.
Перед запрессовкой нового сайлентблока очищаем отверстие в рычаге.
Вставляем сайлент-блок в отверстие рычага, сориентировав его по меткам.

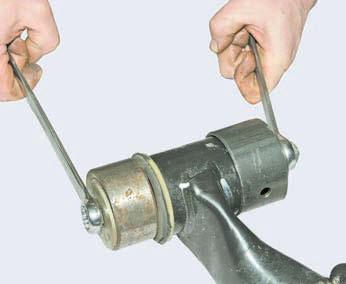

Запрессовываем сайлент-блок в рычаг чашечным съемником, прикладывая усилие через оправку к наружной втулке сайлент-блока (для наглядности показываем на снятой балке).
Замену сайлент-блока левого рычага проводим аналогично, за исключением операции по отворачиванию болтов крепления кронштейна рычага к кузову (отвернув гайку болта крепления левого рычага к кронштейну, вынимаем болт и выводим рычаг из проушины кронштейна).
Установку рычагов балки задней подвески проводим в обратной последовательности.
Гайки болтов крепления рычагов к кронштейнам окончательно затягиваем предписанным моментом в положении «автомобиль на колесах».
