Замена стекла передней двери Mitsubishi Outlander 2012 - 2016

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Отвертка плоская средняя
  • Отвертка крестовая средняя
  • Гаечный ключ торцевой Г-образный 6 мм

Детали и расходники:

  • Стекло дверное, переднее правое (5706A468)
  • Стекло дверное, переднее левое (5706A467)
  • Клей-герметик
  • Ветошь (при необходимости)

Примечания:

Процесс снятия и установки стекла аналогичен для правой и левой передней двери.

Замена стекла передней двери довольно проста, но требует внимательности и аккуратности. Ниже приведет порядок снятия и установки.

1. Откройте дверь Мицубиси Аутлендер. Подденьте отверткой облицовку наружного зеркала.

Снятие треугольника обшивки двери Mitsubishi Outlander 2012 - 2016

Примечания:

Чтобы не повредить детали, оберните отвертку ветошью.

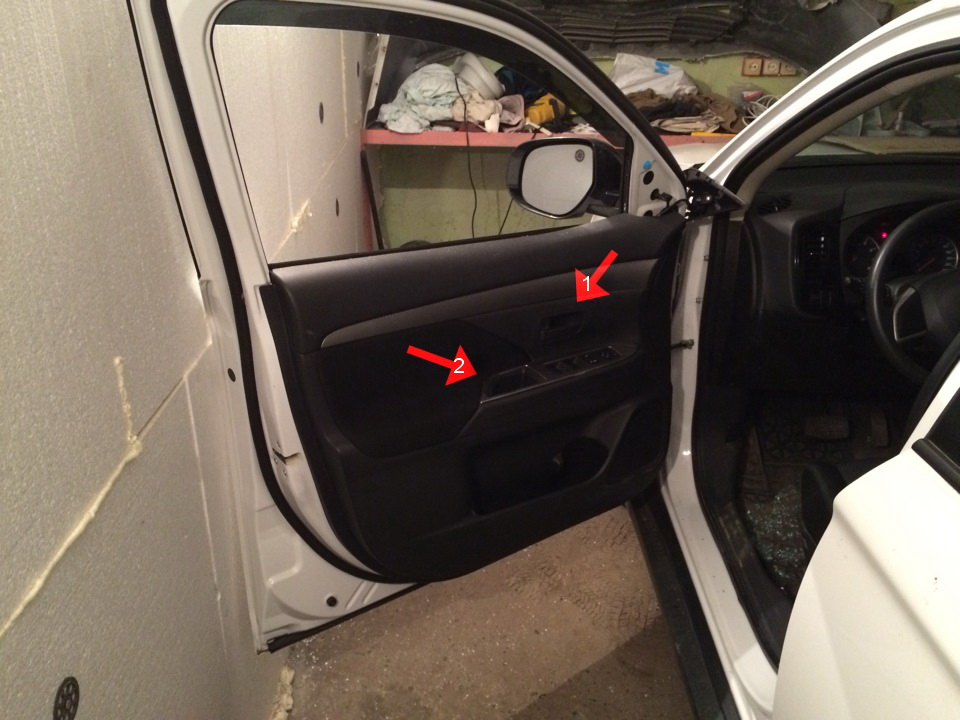

2. Выкрутите крепление обшивки двери.

Винты крепления облицовки передней двери Mitsubishi Outlander 2012 - 2016

Примечания:

Первый винт расположен в нише внутренней ручки открывания двери. Второй спрятан под декоративной заглушкой в ручке-подлокотнике.

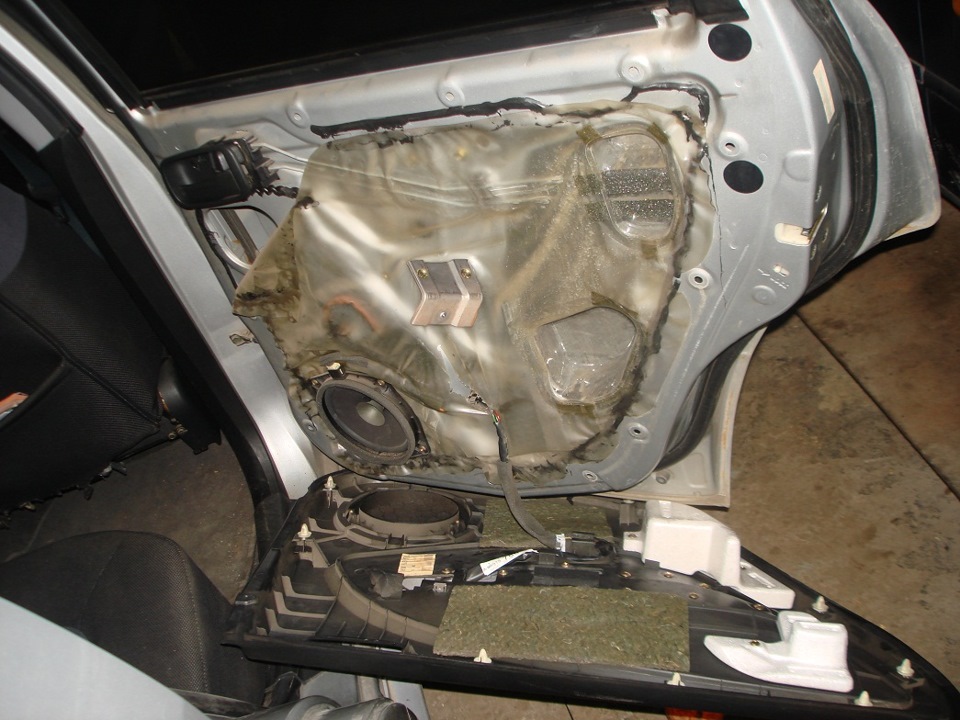

3. Подденьте обшивку руками и преодолевая сопротивление фиксаторов крепления, отсоедините и снимите обшивку передней двери.

Снятие обшивки передней двери Mitsubishi Outlander 2012 - 2016

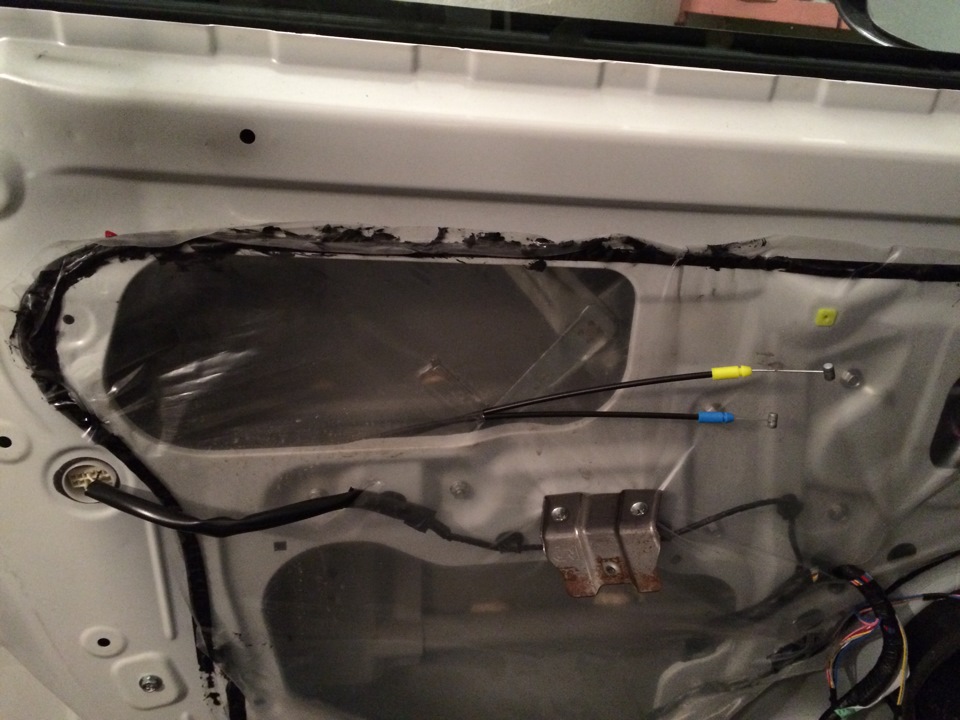

4. Отсоедините тросы замка и ручки двери.

Отсоединение тросов замка и ручки двери Mitsubishi Outlander 2012 - 2016

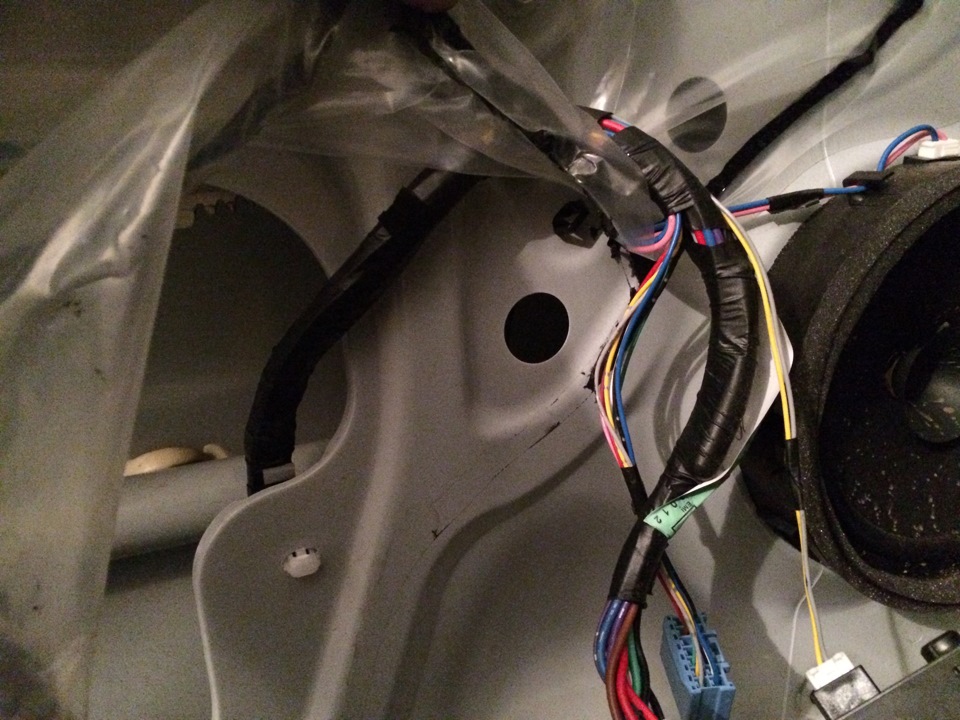

5. Отсоедините разъемы жгута проводов двери.

Разъем жгута проводов двери Mitsubishi Outlander 2012 - 2016

Примечания:

Пункт 4 и 5 можно поменять в очередности.

6. Выкрутите три винта крепления блока управления стеклами.

7. Снимите штатную шумоизоляцию.

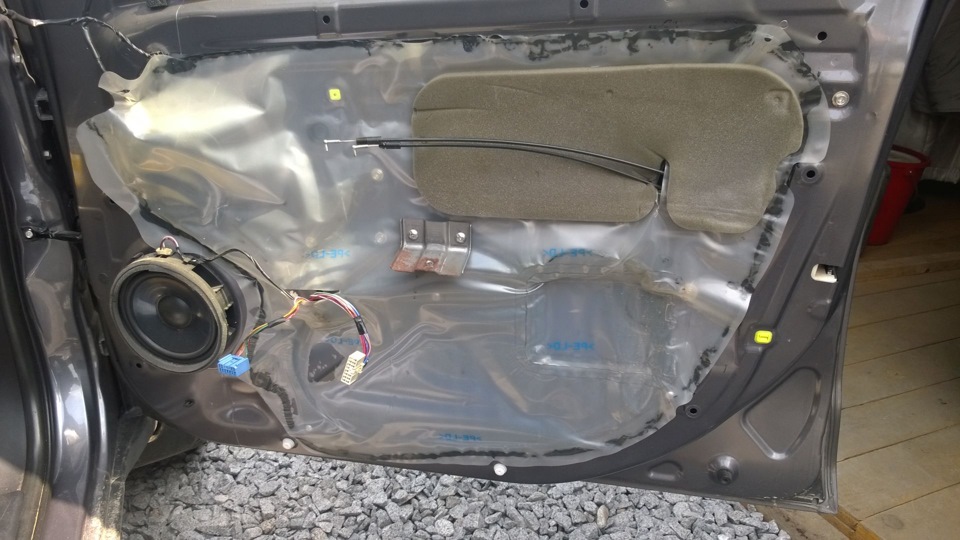

Стандартная шумоизоляция Mitsubishi Outlander 2012 - 2016

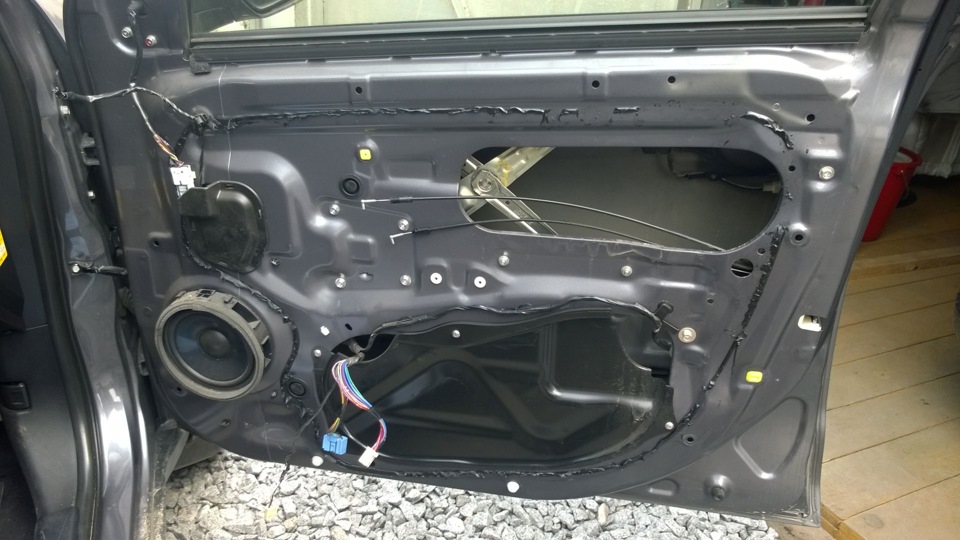

Снятая шумоизоляция двери Mitsubishi Outlander 2012 - 2016

Примечания:

Следите за тем, чтобы края не приклеились на герметик, так как потом проблематично будет обратно клеить. Также, в наличии лучше иметь клей-герметик, чтобы в случае необходимости подклеить шумоизоляцию в нужных местах.

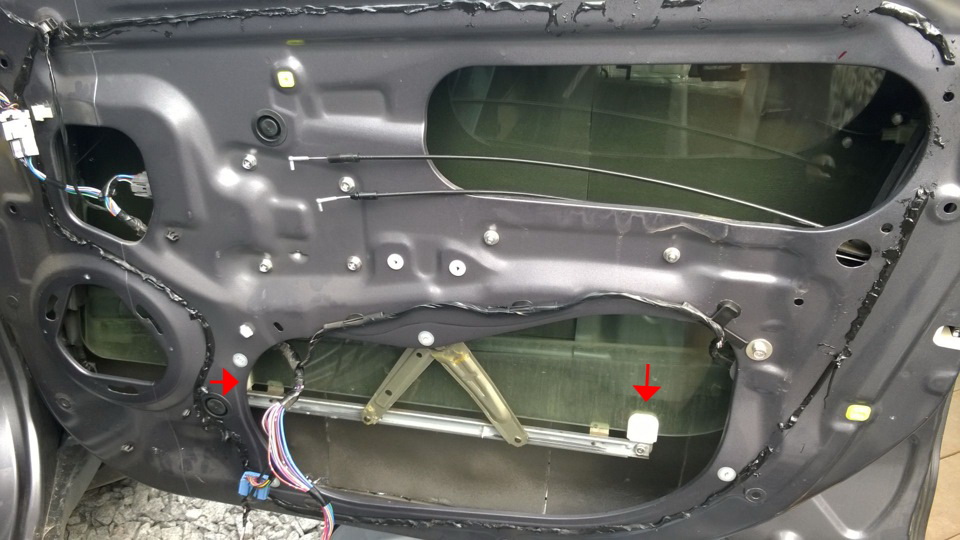

8. Опустите в нижнее положение подъемник и выкрутите 2 винта крепления стекла.

Крепление стекла передней двери Mitsubishi Outlander 2012 - 2016

9. Удалите разбитое стекло из двери.

Примечания:

Для удаления осколков стекла удобно использовать узкую щетку или малярную ленту.

Так же стоит уделить внимание осколкам которые застряли в уплотнители стёкол дверей.

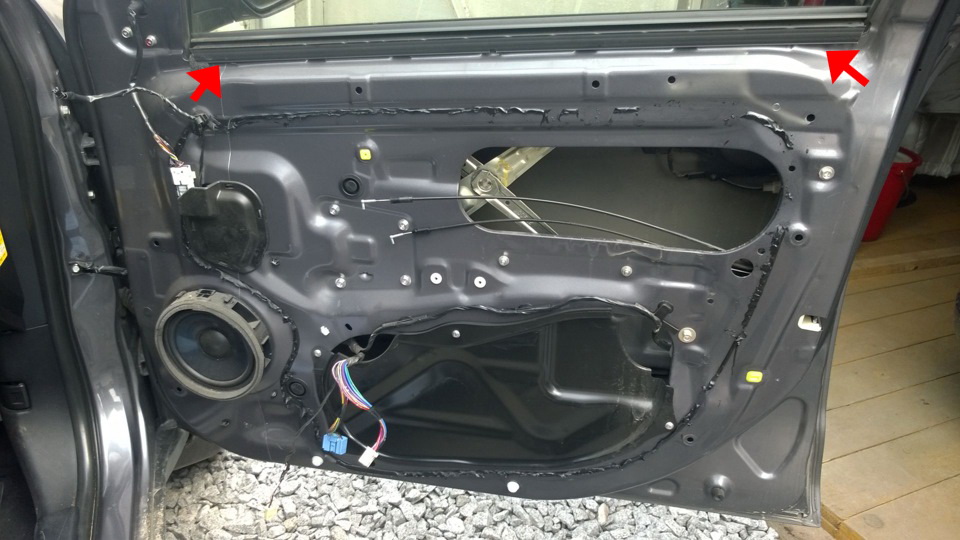

10. Снимите внутренний уплотнитель стекла передней двери.

Внутренний уплотнитель стекла двери Mitsubishi Outlander 2012 - 2016

11. Установите стекло передней двери.

Примечания:

Вставьте стекло через верхний правый угол проема двери.Старайтесь сразу попасть в направляющие уплотнители внутри двери. Затем вставьте левый угол и выровняйте стекло внутри двери.

12. Зафиксируйте стекло двумя винтами.

13. Установите обшивку и все снятые детали в порядке, обратном снятию.

В статье не хватает:

  • Фото деталей и расходников
