Замена тормозных колодок Mitsubishi Outlander 2012 - 2016

Инструменты:

  • Упор (башмак) противооткатный
  • Опорные стойки
  • Домкрат винтовой
  • Балонный ключ
  • Гаечный ключ рожковый 14 мм.
  • Щетка металлическая
  • Приспособление для вдавливания поршней тормозных суппортов (или ключ с подходящими лапками под пазы поршня)

Детали и расходники:

  • Колодки тормозные задние комплект (4605A502)
  • Колодки тормозные передние комплект (4605A730)
  • Смазка для направляющих суппорта
  • Шприц

Примечание:

При замене следует менять обе тормозные колодки Митсубиси Аутлендер (правую и левую) в комплекте.

1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под задние колеса.

Установленные противооткатные упоры автомобиля

2. Ослабьте затяжку гаек крепления колес, приподнимите заднюю часть автомобиля с помощью домкрата, установите автомобиль на надежные опоры и снимите колесо.

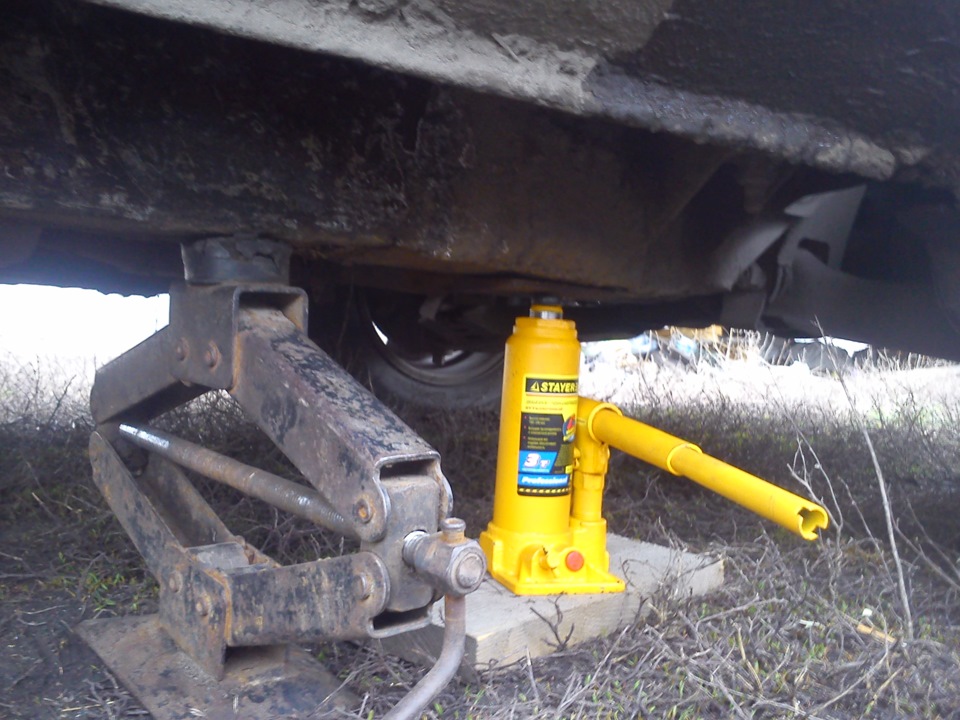

Поддомкраченный автомобиль Mitsubishi Outlander 2012 - 2016

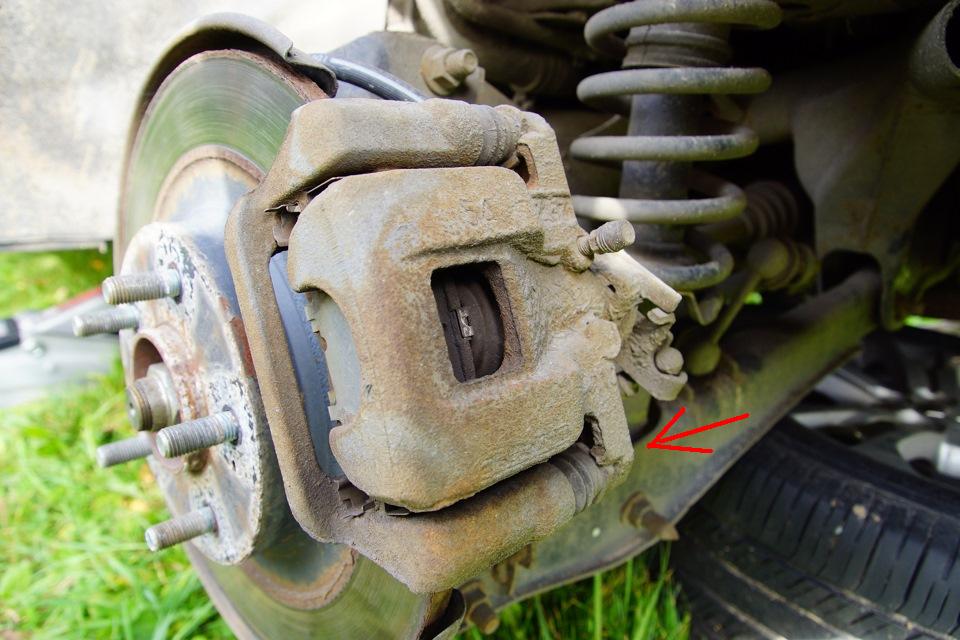

3. Ключом «на 14» открутите нижний болт крепления суппорта к направляющему пальцу.

Крепление тормозного суппорта заднего колеса Mitsubishi Outlander 2012 - 2016

4. Приподнимите корпус супорта вверх.

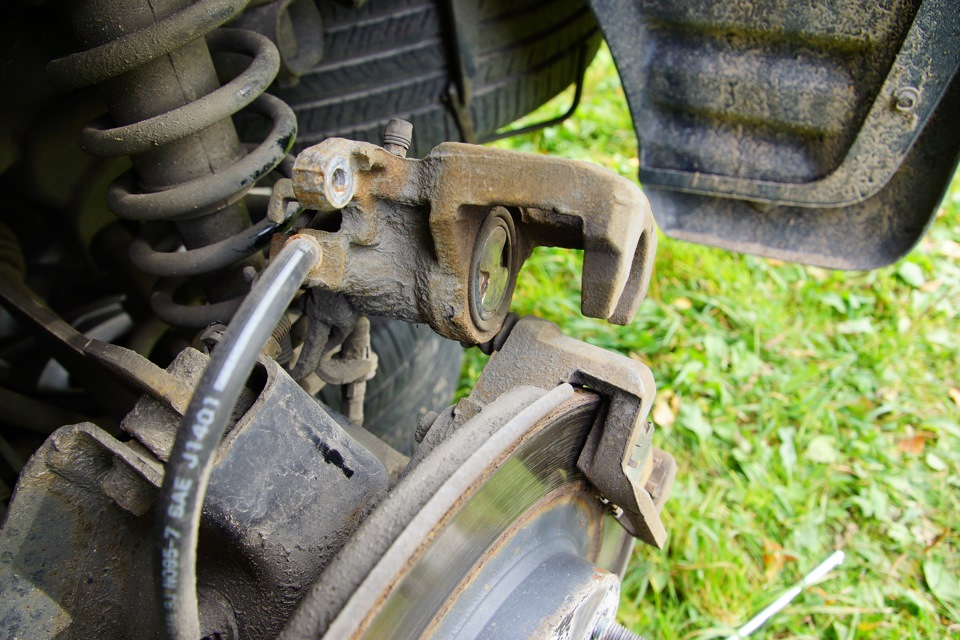

Приподнятая крышка тормозного суппорта Mitsubishi Outlander 2012 - 2016

Приподнятая крышка суппорта сбоку Mitsubishi Outlander 2012 - 2016

Приподнятая крышка суппорта.

5. Извлеките регулировочные прокладки, тормозные колодки и фиксаторы из опоры суппорта.

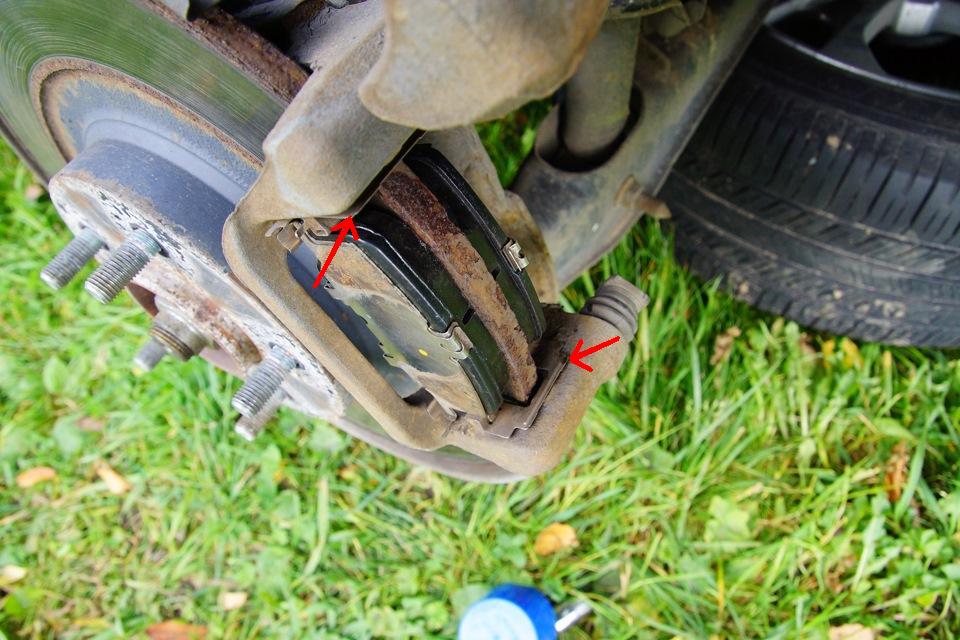

Расположение регулировочных прокладок тормозных колодок Mitsubishi Outlander 2012 - 2016

Регулировочные прокладки тормозных колодок.

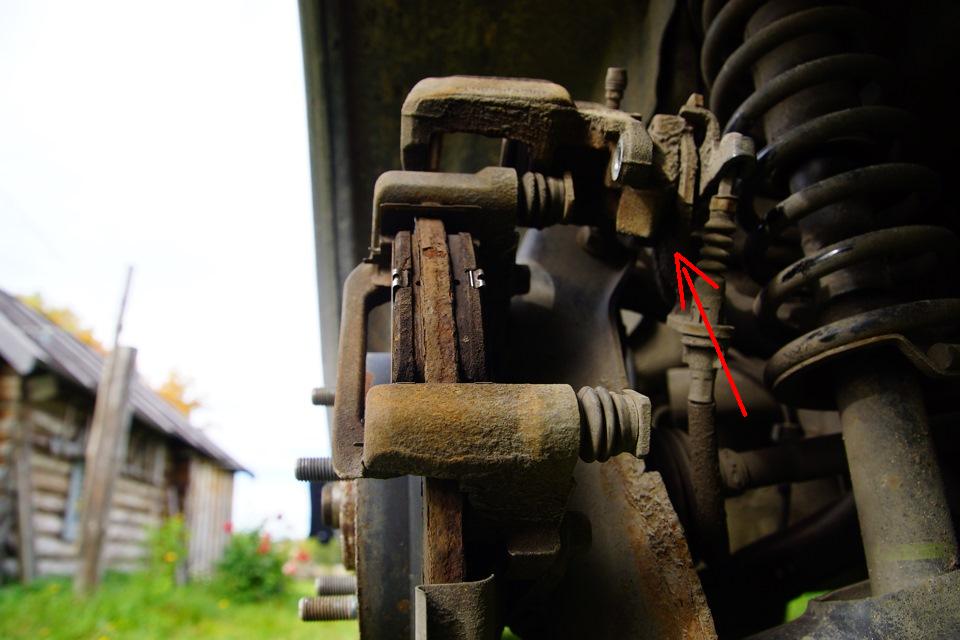

Расположение фиксаторов тормозных колодок Mitsubishi Outlander 2012 - 2016

Фиксаторы тормозных колодок.

6. Очистите поверхность поршня от грязи и вдавите поршень в тормозной цилиндр.

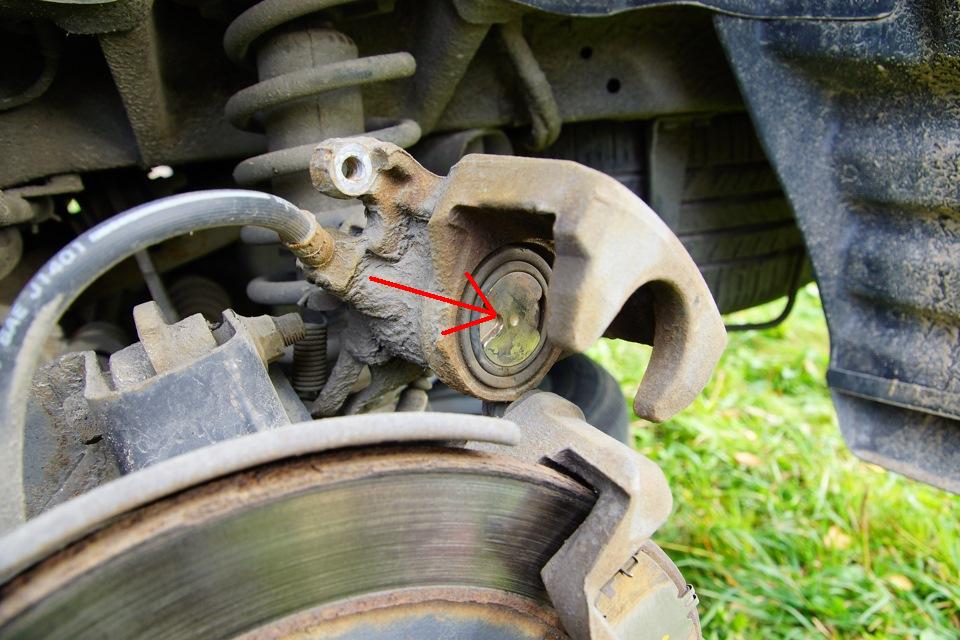

Поршень цилиндра заднего колеса автомобиля Mitsubishi Outlander 2012 - 2016

Примечания:

На переднем колесе поршень цилиндра вдавливается относительно легко, простым равномерным нажимом через деревянный брусок. Но для того, чтобы поставить задний поршень цилиндра на место, его нужно вкручивать. Для этого, на поршне расположены пазы. Для вкручивания поршня используется специальное приспособление для вдавливания поршней тормозных цилиндров.

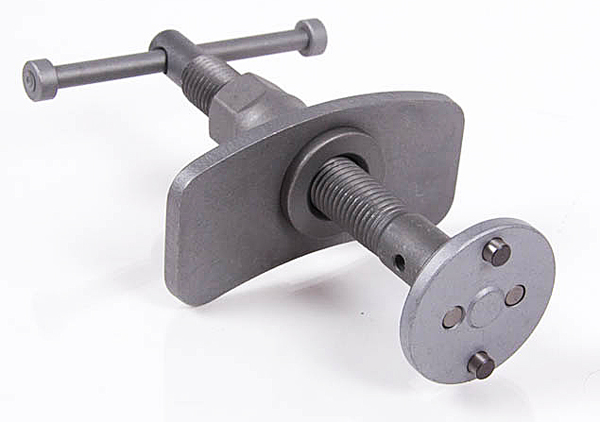

Приспособления для вдавливания поршней тормозных цилиндров

Приспособление для вдавливания поршней тормозных цилиндров.

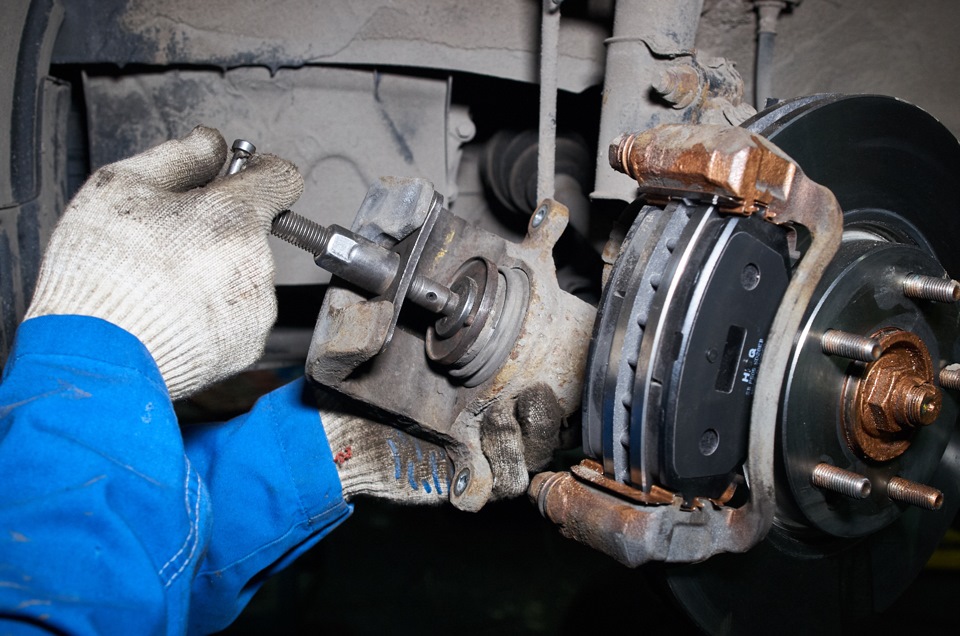

Вкручивание поршня тормозного целинтра Mitsubishi Outlander 2012 - 2016

Процесс вдавливания поршня тормозного цилиндра.

Либо, его можно заменить велосипедным или другим ключом, с подходящими лапками для пазов поршня.

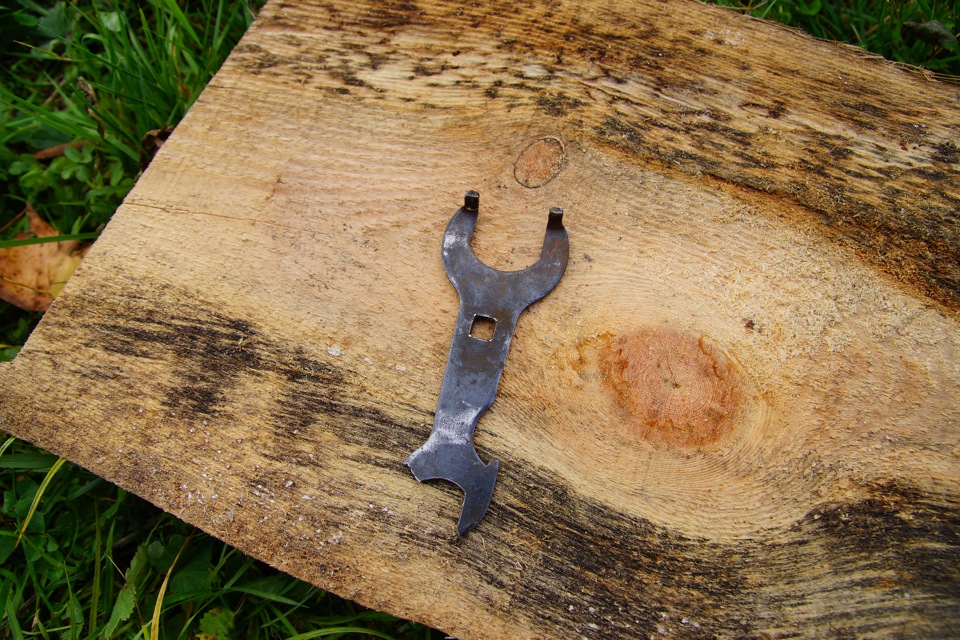

Ключ с подходящими лапками для поршня тормозного цилиндра Mitsubishi Outlander 2012 - 2016

Ключ для вкручивания поршня заднего тормозного цилиндра.

Полезный совет:

В момент вдавливания необходимо контролировать уровень тормозной жидкости в расширительном бачке. Если колодки изношены и, из-за этого, поршень/поршни суппорта вышли почти на всю свою высоту, при вдавливании, тормозная жидкость может сильно подняться в бачке и вылиться.

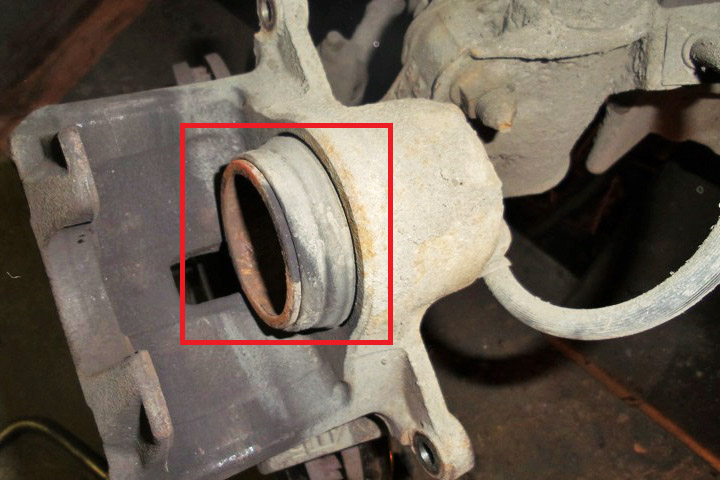

Вышедший поршень из цилиндра Mitsubishi Outlander 2012 - 2016

Вышедший на всю высоту поршень суппорта тормозного механизма (однопоршневой вариант).

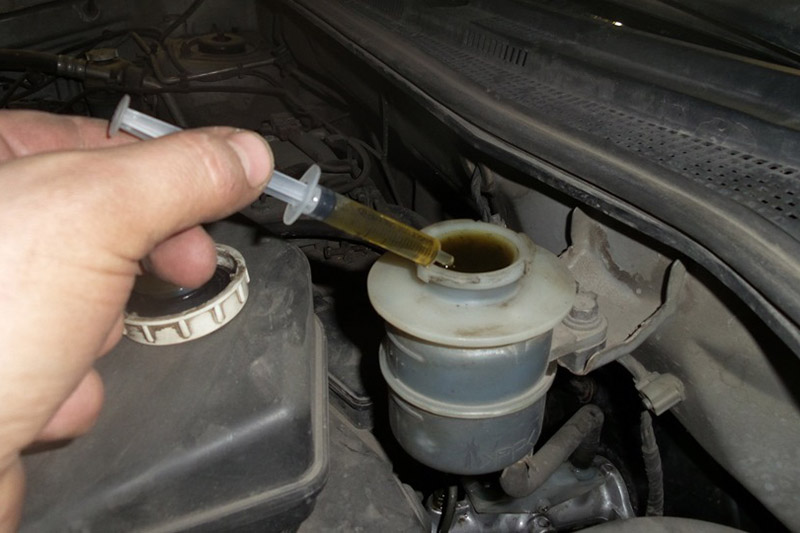

Отберите лишнюю жидкость из расширительного бачка с помощью шприца.

Извлечение жидкости с расширительного бачка Mitsubishi Outlander 2012 - 2016

7. Установите регулировочные прокладки, новые тормозные колодки и фиксаторы в порядке, обратном снятию.

Примечание:

Смажьте направляющие суппорта специальной смазкой (прилагается в ремкомплектах, либо приобретается отдельно).

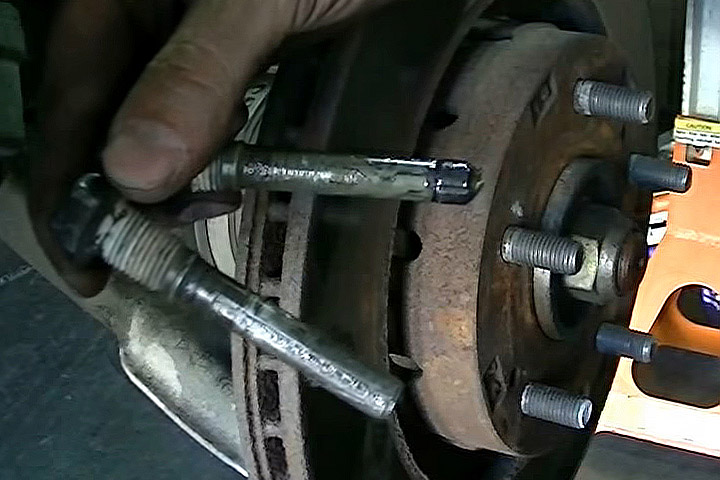

Смазаные специальной смазкой направляющие суппорта Mitsubishi Outlander 2012 - 2016

Предупреждение:

Используйте именно смазку для направляющих суппорта. Не используйте противоскрипную смазку, графитовые и прочие смазки. Они не подходят по характеристикам к этому узлу. Тщательно изучайте инструкцию прилагаемую к смазке, если приобретаете ее отдельно.

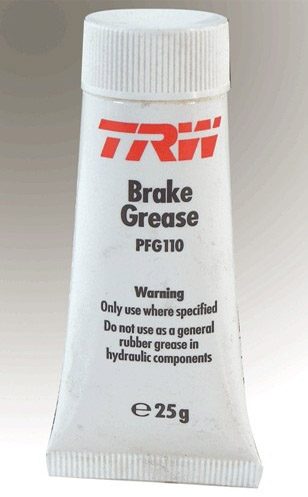

Специальная смазка для направляющих пальцев тормозного суппорта

Смазка для направляющих пальцев тормозного суппорта.

Полезный совет:

Перед тем как будет сделана замена тормозных колодок Митсубиси Аутлендер, металлической щеткой очистите от грязи и коррозии детали тормозного механизма, особенно посадочные места тормозных колодок в направляющих пластинах суппорта и направляющей колодок.

8. Перед поездкой проверьте работоспособность тормозов.
