Доброго времени суток гостям бортжурнала моего автомобиля!
Вот решил заморочиться, и сделать маленький закос под приборную панель polo gti (или r-line, точно не помню), ту которая с синими стрелками…
Изначально был конечно план не страдать ерундой, а просто приобрести и
установить вышеупомянутую приборку, но план этот, как и многие другие
планы по усовершенствованию поло седана, в связи с событиями,
произошедшими за последний год, был перенесен на неопределенный срок, и
вероятность его осуществления в обозримом будущем, стремительно
стремится к нулю…
Поэтому актуальными становятся бюджетные варианты изменения внешнего
вида автомобиля… о них и пойдет речь…
Заранее предупреждаю! С приборкой следует обращаться очень осторожно! Приобретение новой, и прописка ключей у официалов — мероприятие очень дорогостоящее… и поехать куда-либо без приборной панели не удастся, только эвакуатор или буксировка (с неработающим двигателем — очень рискованный вариант) … поэтому, если не уверены в своих возможностях, — лучше не испытывайте судьбу! Ну а мы начнем, пожалуй…
Для начала приборку нужно снять…сначала необходимо вытащить
пластиковую вставку ниже кнопок приборной панели… вот эту.

Чтобы ее снять, нужно поддеть ее подходящим плоским предметом, и вытянуть
на себя… я использовал отвертку, обмотанную изолентой…

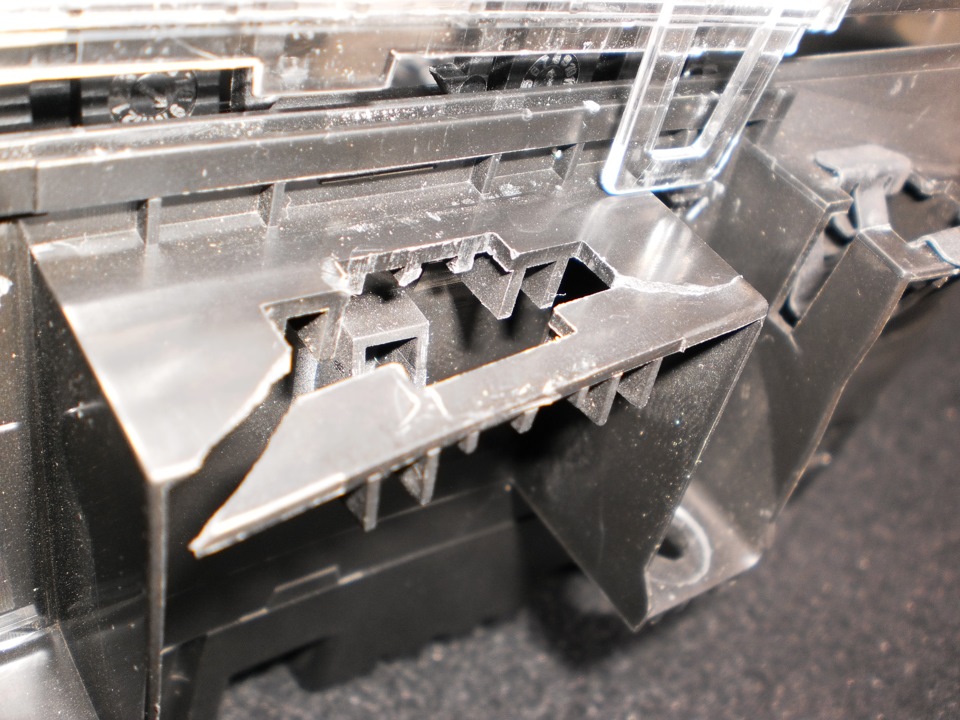

Категорически не рекомендую заниматься этим при отрицательной
температуре наружного воздуха. Пластик становится довольно хрупким, и
это может привести к таким результатам.

Крепление было сломано еще прошлой зимой… ремонтировать не стал, так-как вставка очень даже прочно держится на двух оставшихся крепежах.

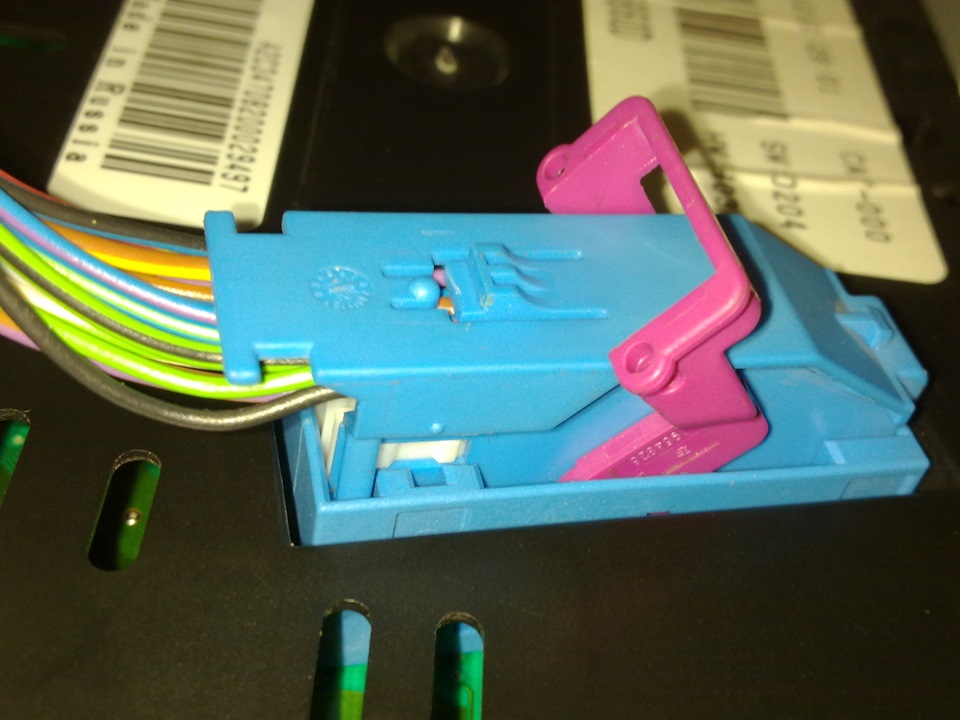

После этого выкручиваем два самореза, крепящие приборку, и снимаем ее, предварительно разъединив разъем проводки…
дополнение … забыл написать, что перед вмешательством в электропроводку автомобиля настоятельно рекомендуется снять клемму "минус"…

Снимаем стекло приборки, отогнув защелки…

В районе кнопок нужно приложить некоторое усилие, чтобы их вытянуть…

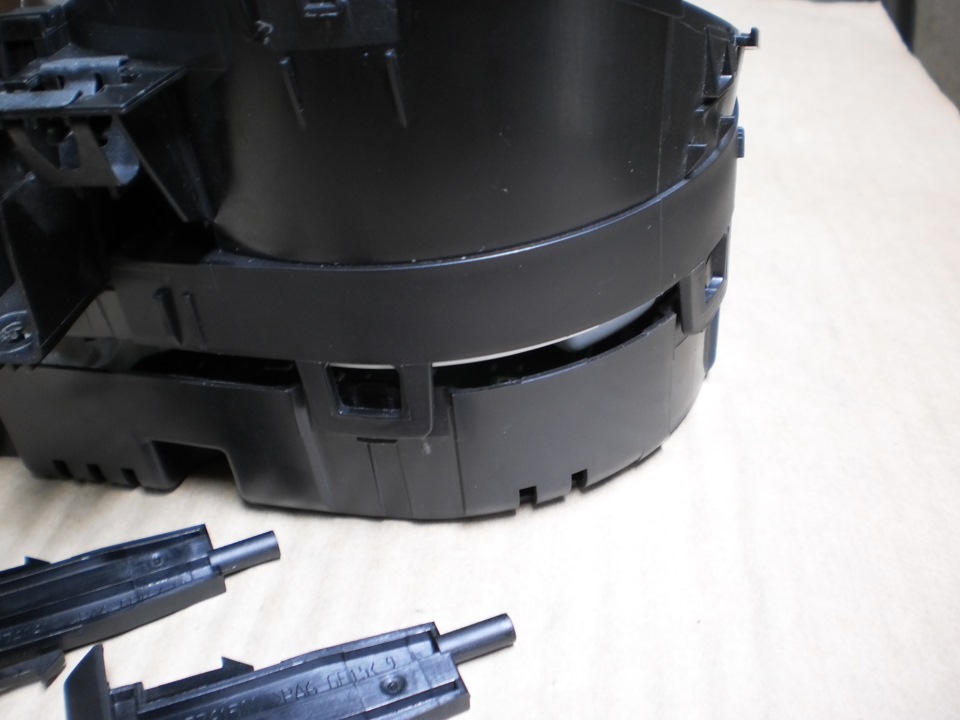

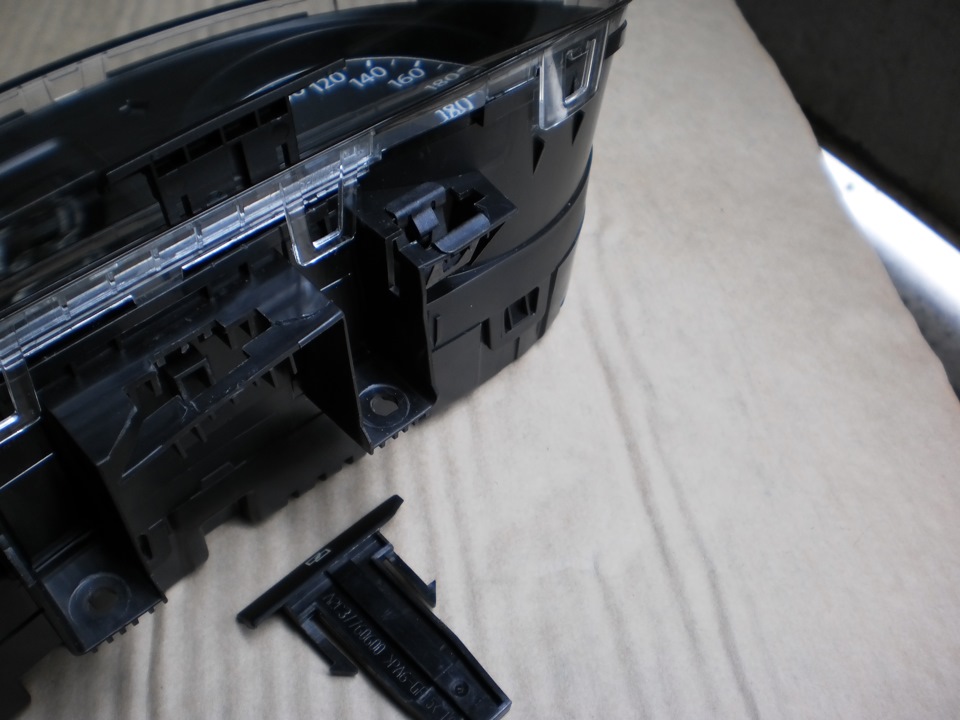

продолжаем разбирать корпус приборки, таким же образом, как и стекло, тоже на защелках…

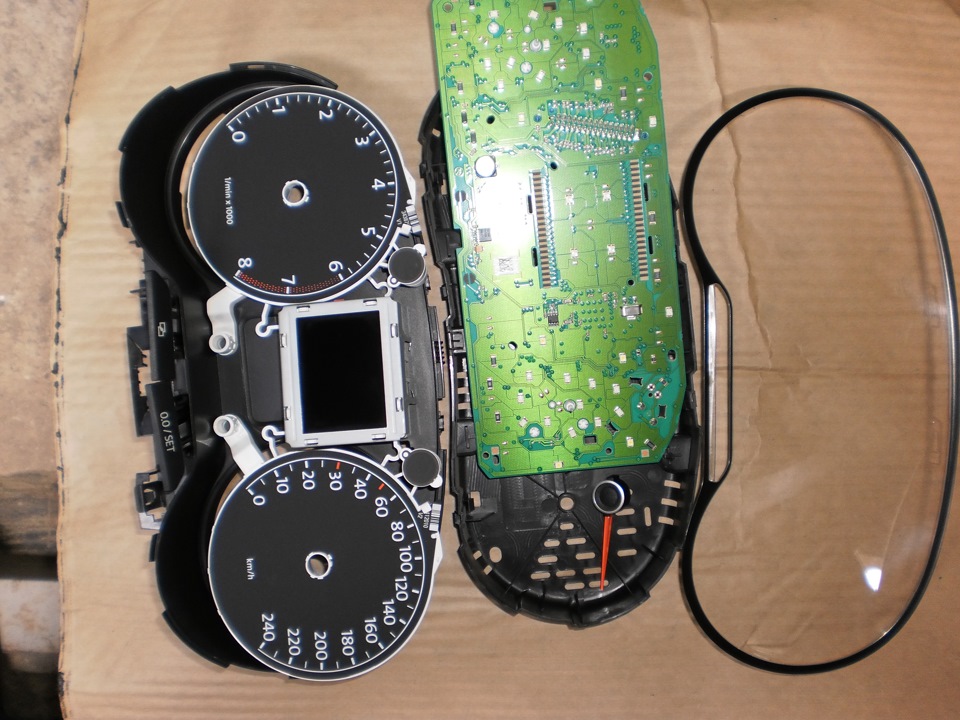

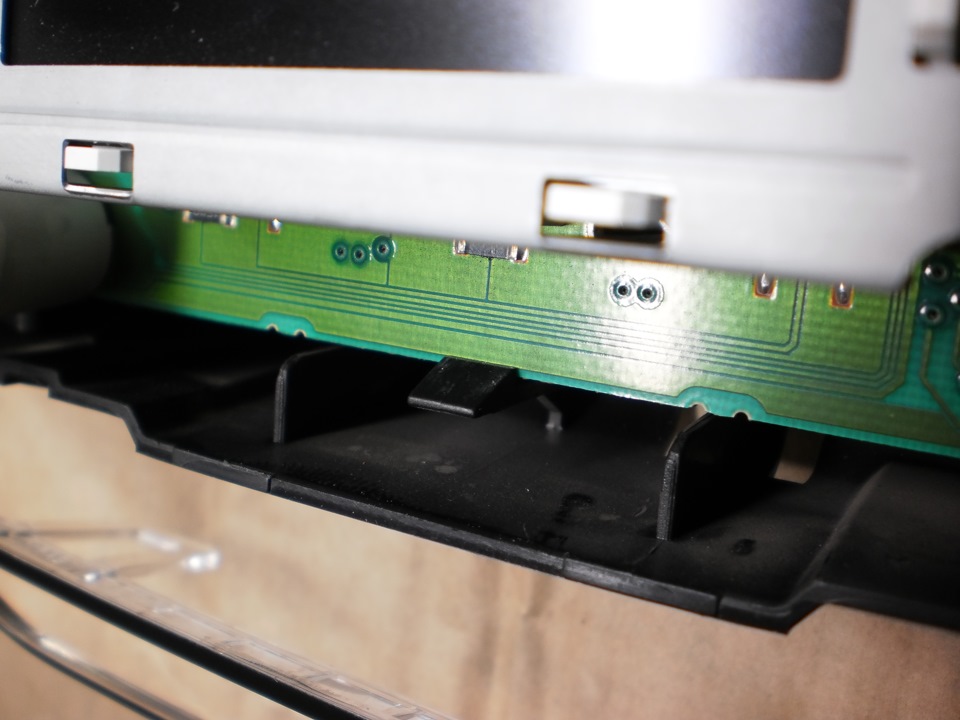

Вытаскиваем плату из корпуса (крепится, как-ни-странно тоже на защелке.

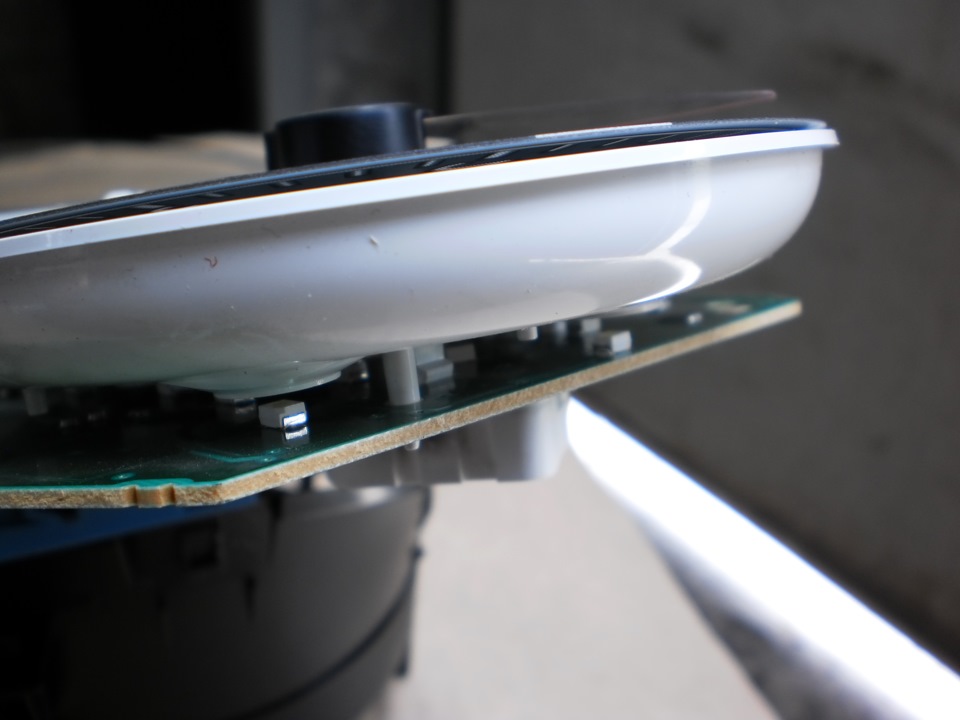

Теперь нужно снять стрелки… мне удалось это сделать, победив последние
оставшиеся защелки, и с силой разъединяя плату и белый корпус.

Стрелки после таких действий благополучно отделились от циферблатов
спидометра и тахометра…

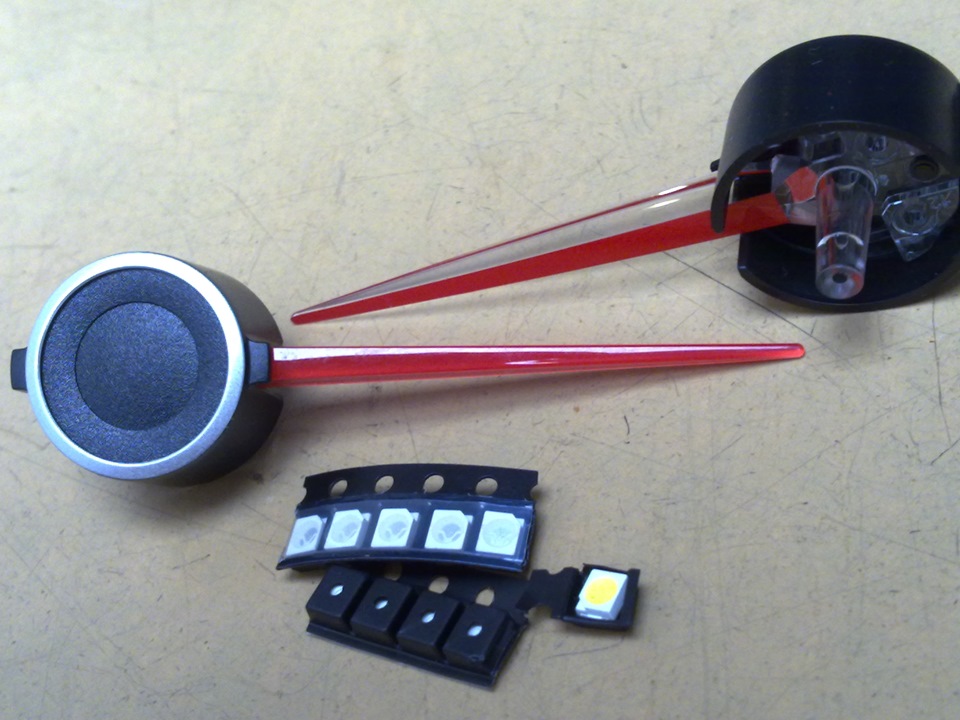

Но просто перекрасить стрелки мало, нужно изменить цвет подсветки с
красного на синий, заменив соответствующие светодиоды.

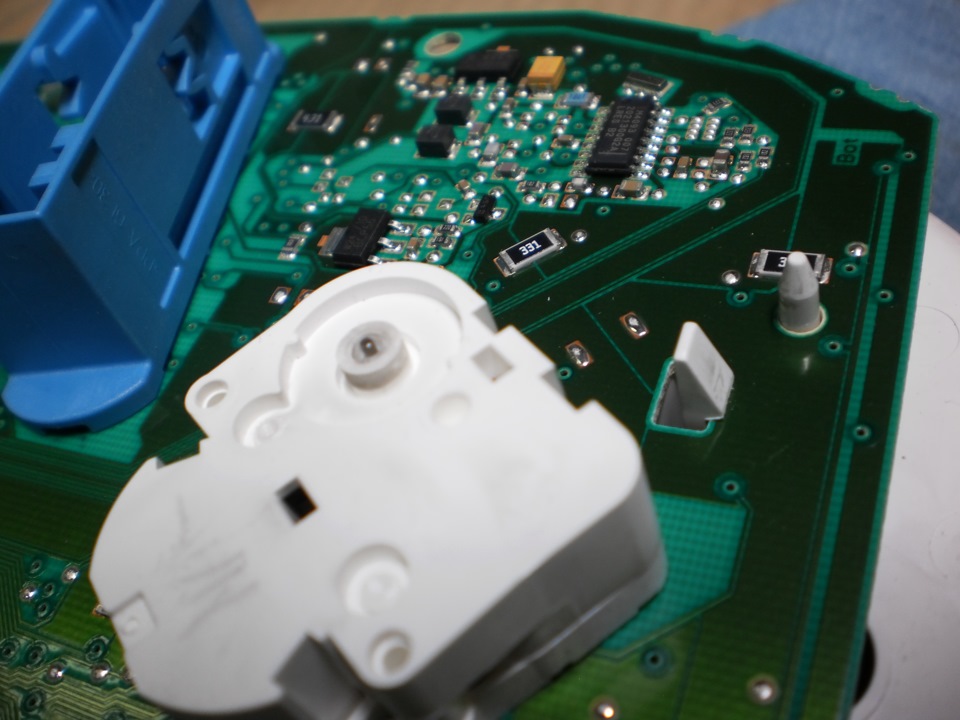

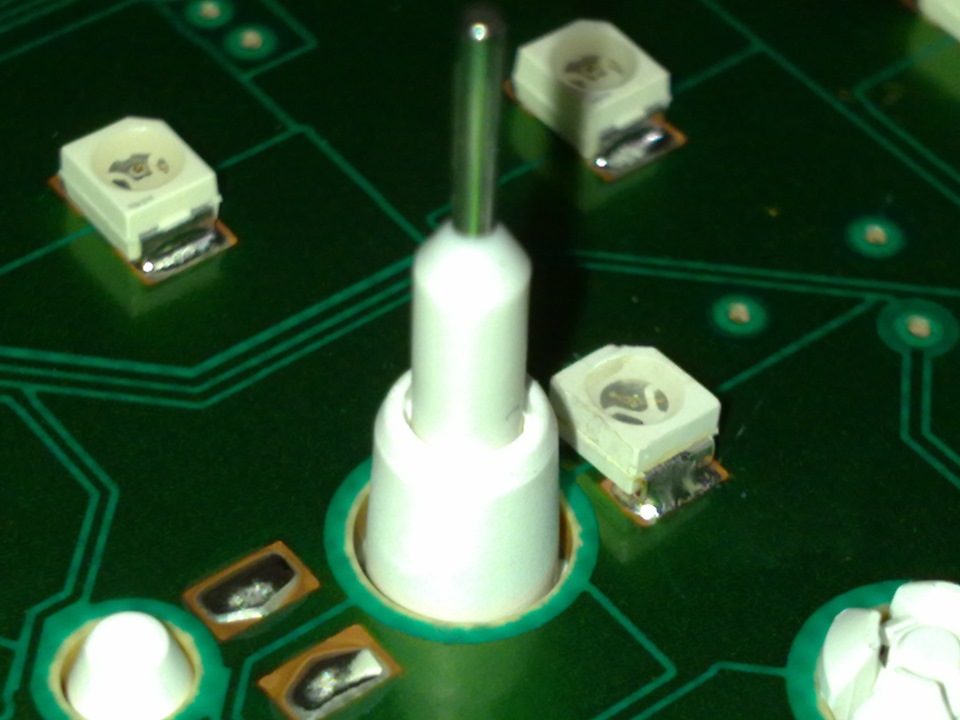

А заменить нужно светодиоды, расположенные чуть выше осей стрелок… вот эти.

После недолгих манипуляций паяльником светодиоды были благополучно
заменены…не забываем соблюдать полярность на диодах.

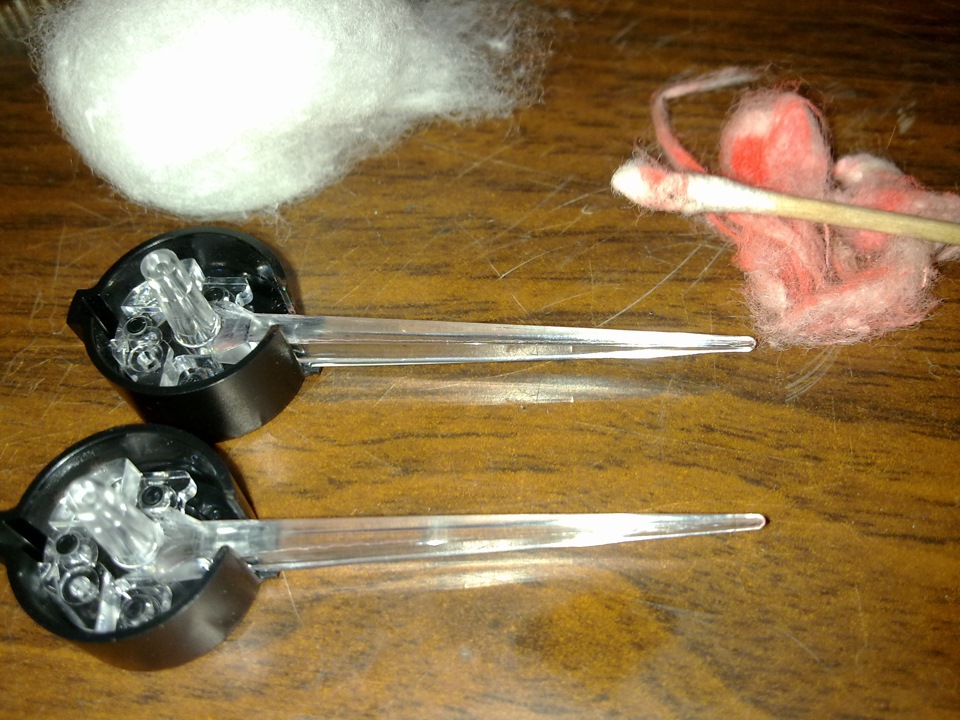

Учитывая, что детали такого размера я паял второй раз в жизни, получилось довольно неплохо) займемся стрелками… красное покрытие на стрелках отлично удаляется
растворителем.

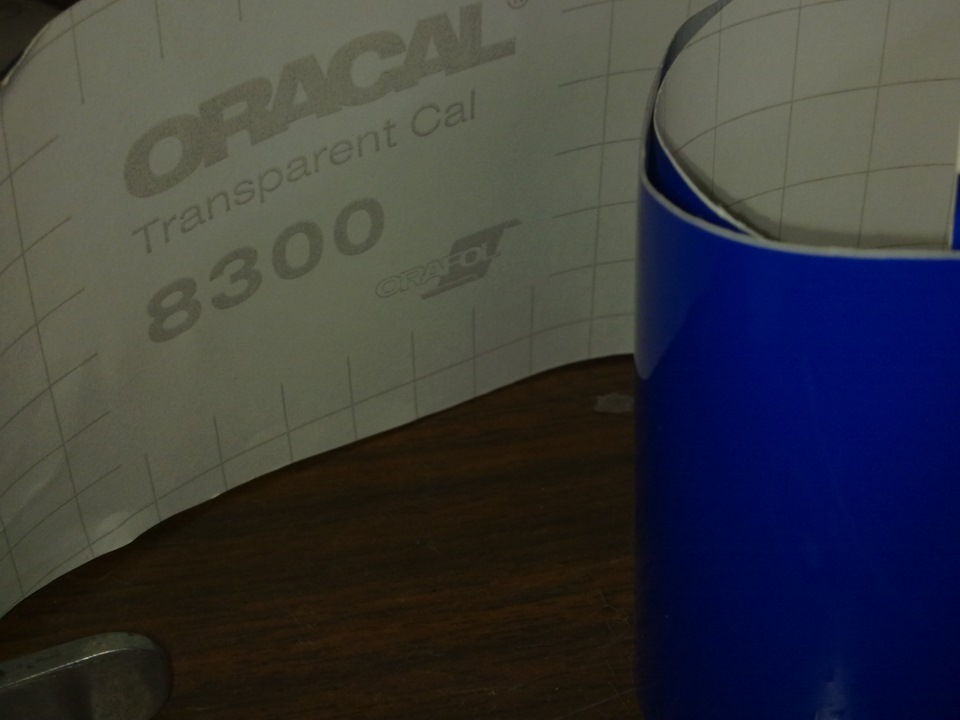

…и на его место наносится такая пленка …

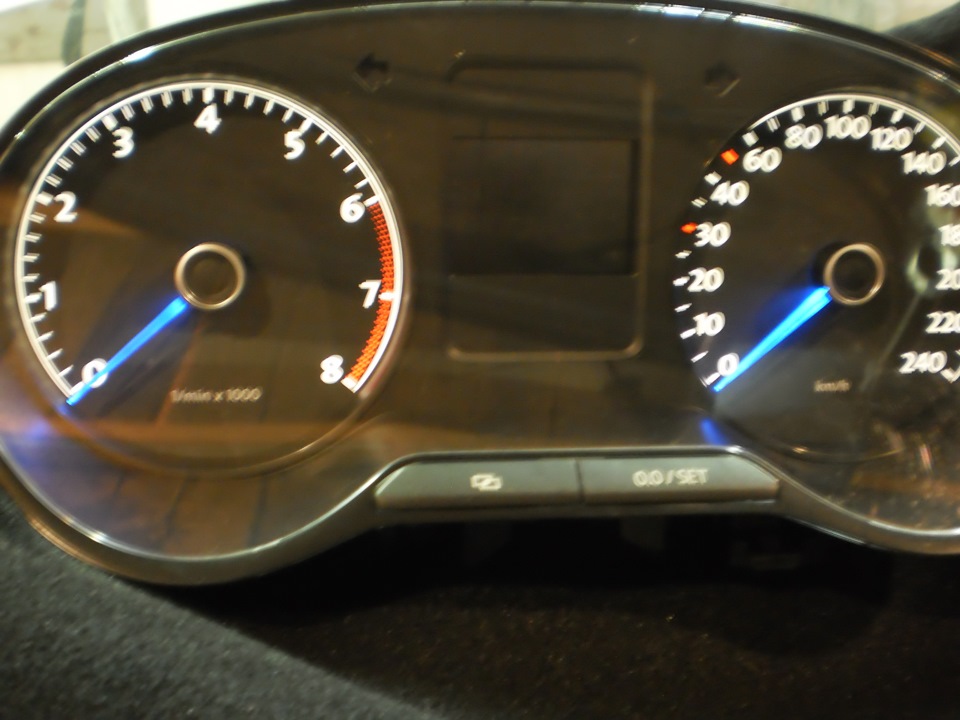

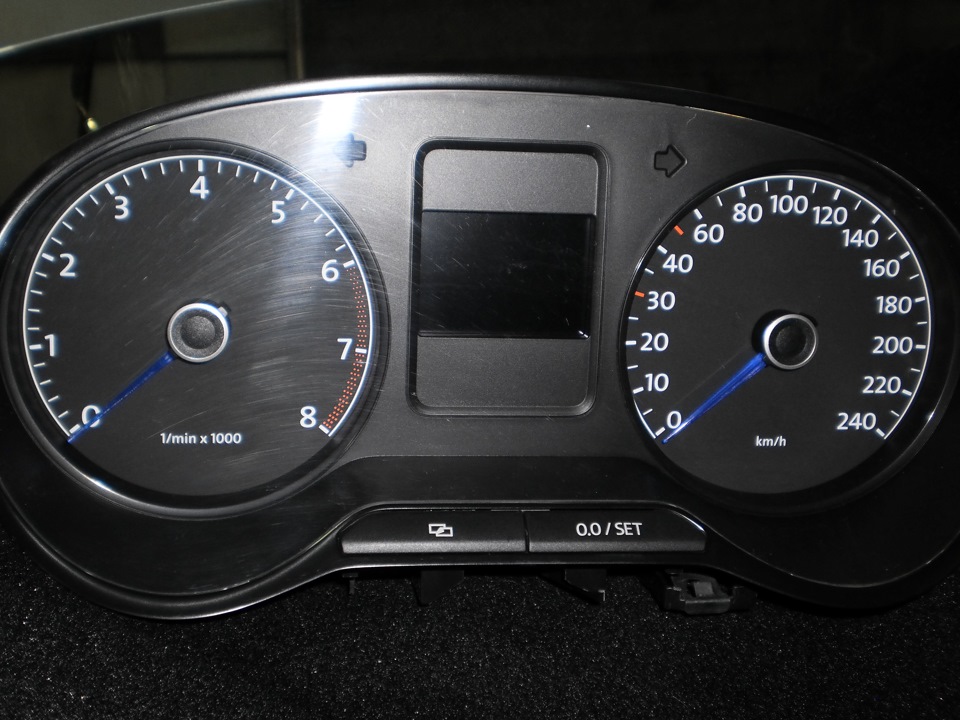

Собираем приборку в обратной последовательности, предварительно повернув против часовой стрелки оси стрелок спидометра и тахометра, и выставив стрелки на нули… получается примерно так…

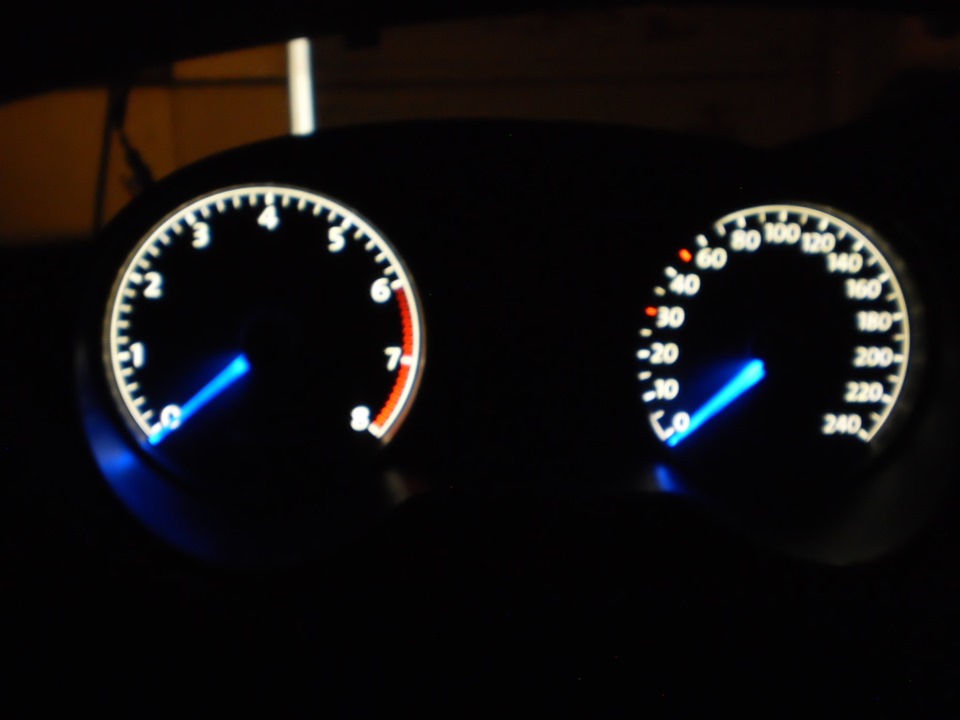

Видимость стрелок немного ухудшилась, поэтому возникла идея с реализацией постоянной подсветки стрелок при включенном зажигании… с подсветкой намного лучше…

Фотографии немного искажают реальное визуальное восприятие света от стрелок… на самом деле свет умеренно яркий, и "глаза не режет"… ночью тоже…

Ранее был активирован тест стрелок при включении зажигания… с синими стрелками он смотрится имхо эффектней… позже может добавлю видео, если разберусь, как оно вставляется) учитывая минимальные денежные вложения, получилось вроде весьма неплохо…
я доволен.
P.S. Добавил видео с тестом стрелок… что-то руки дрожат почему-то.
