Замена топливного бака в автомобиле Ford Focus 2

Инструменты:

• Ключ с наконечником Torx (звездочка) Т20
• Ключ с наконечником Torx (звездочка) Т30
• Насадка на вороток 13 мм
• Вороток под торцевую насадку
• Гаечный ключ рожковый 10 мм
• Отвертка плоская средняя
• Пассатижи с тонкими губками
• Опора под двигатель или домкрат

Детали и расходники:

• Топливный бак
• Бензин
• Моющие средства для промывки бака
• Ветошь
• Емкость для слития топлива
• Хомут крепления соединительного шланга наливной трубы

Примечания:

При обнаружении течи топлива в баке замените бак, так как он отформован из специальной пластмассы и ремонту не подлежит.

Если часто засоряется сетка топливного насоса, снимите и промойте бак. Если обнаружена течь по линии стыка верхней и нижней частей бака, можно эти места пропаять (рекомендуется делать в специализированных мастерских).

Полезный совет:

Удобнее снимать пустой бак, работая на подъемнике, эстакаде или смотровой канаве.

Снимайте топливный бак с помощником, так как бак довольно тяжелый и имеет неудобную для удерживания форму.

Для удаления остатков топлива после отсоединения от патрубка бака соединительного шланга наливной трубы, откачайте топливо через открывшееся отверстие в баке.

1. Снизьте давление в системе питания, вытащив предохранитель №111, отвечающий за работу бензонасоса. Заведите и подождите, пока машина не заглохнет. Потом снова заведите и покрутите стартером 4-5 секунд. Если машина не заводится, значит давление стравлено.

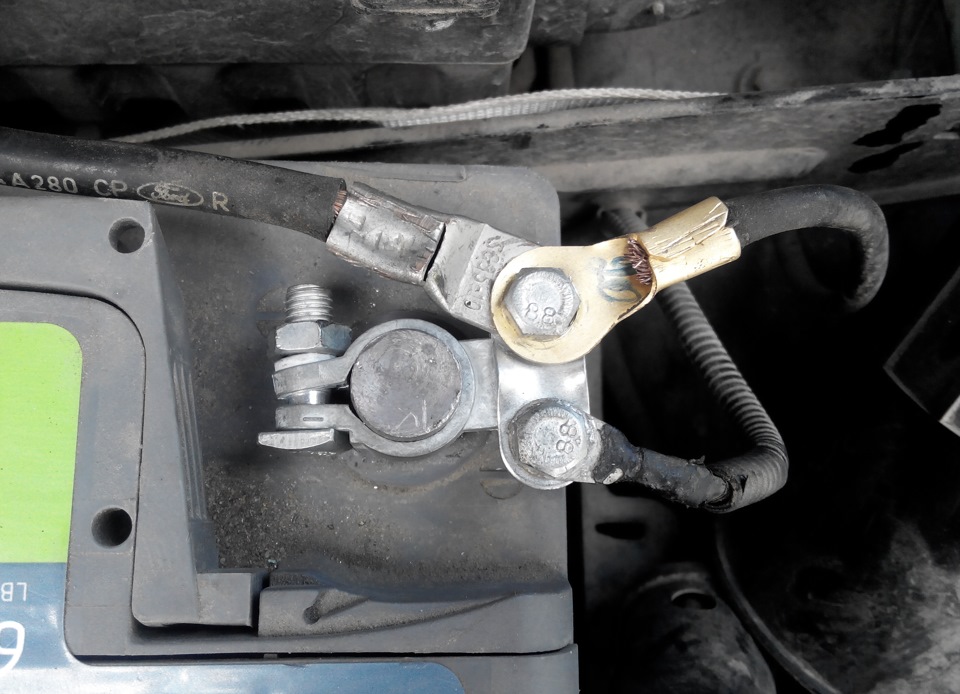

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

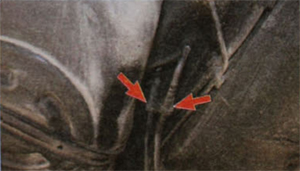

3. Снимите с трубопроводов шланги топливного насоса, предварительно  сжав их фиксаторы.

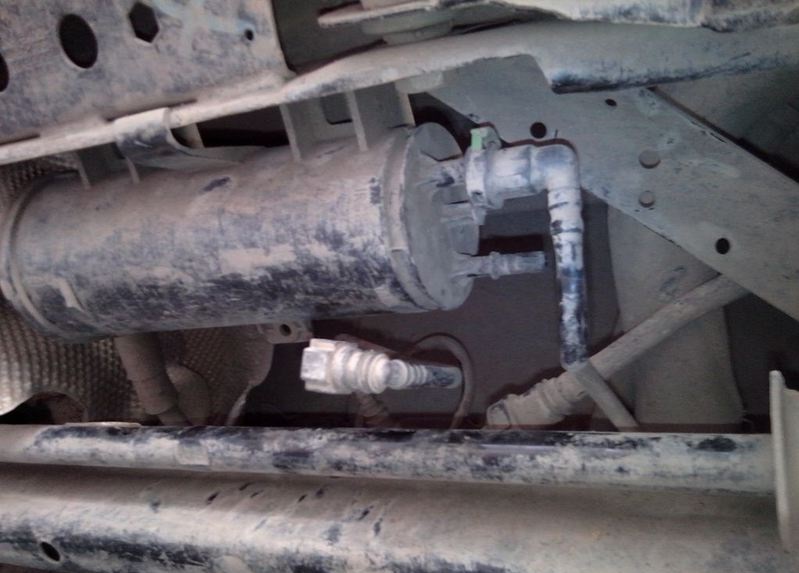

4. Отсоедините трубопроводы от адсорбера системы улавливания паров топлива, предварительно сжав их фиксаторы.

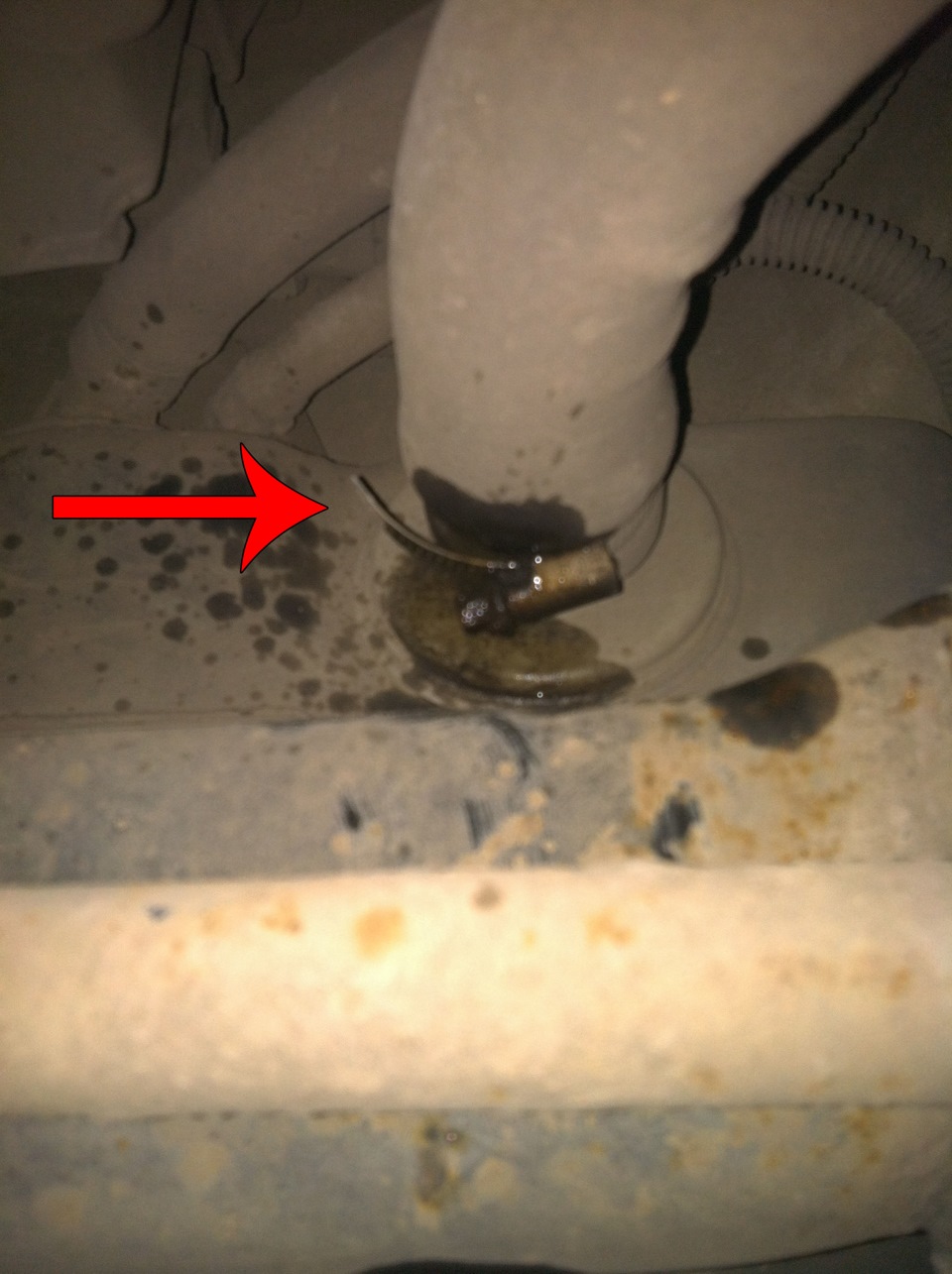

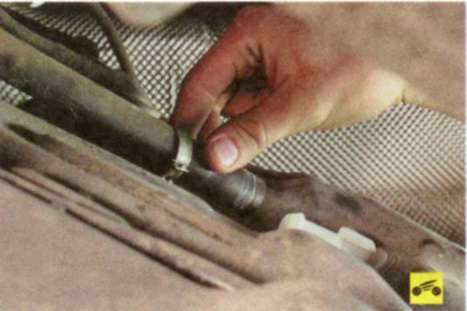

5. Ослабьте затяжку и отсоедините шланг наливной трубы от патрубка, расположенного на топливном баке. Снимите со шланга хомут, чтобы не потерять его в процессе проведения дальнейших работ.

Примечание:

Хомут крепления соединительного шланга наливной трубы к патрубку топливного бака одноразовый, при разгерметизации соединения заменяйте его новым.

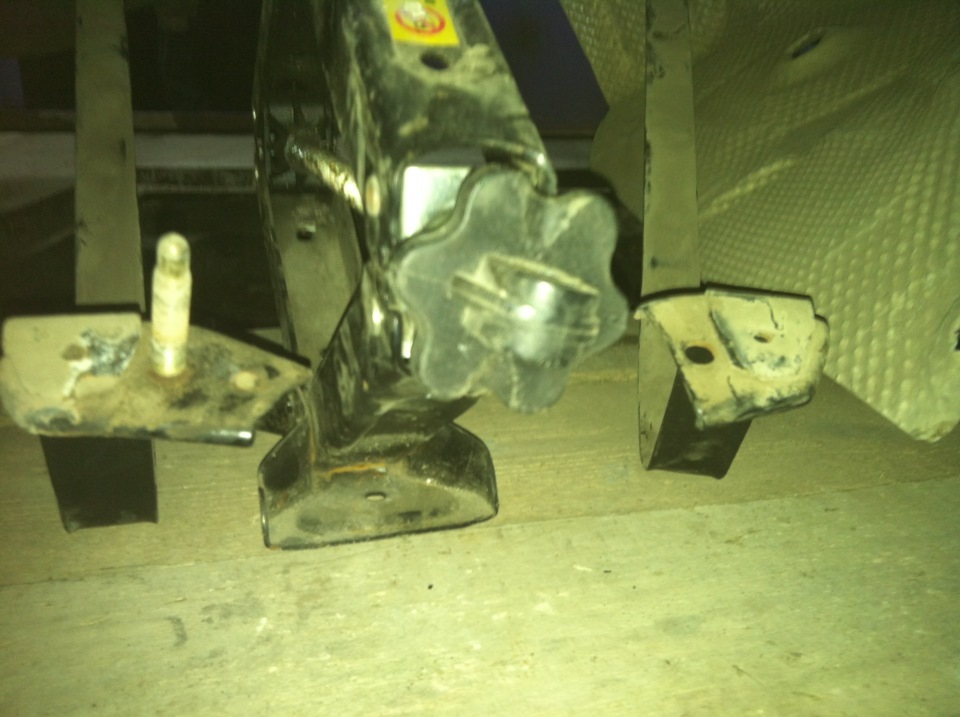

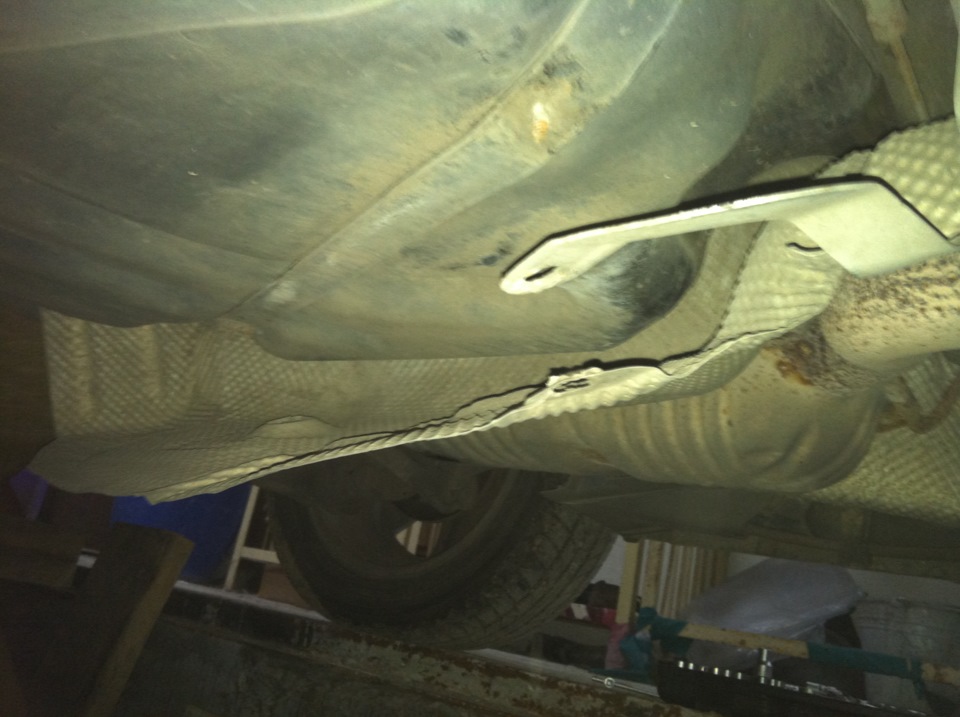

6. Отверните две гайки крепления термоэкрана основного глушителя к хомуту крепления топливного бака.

7. С предельной аккуратностью отогните край термоэкрана основного глушителя вниз, отсоединив его от шпилек хомута крепления топливного бака.

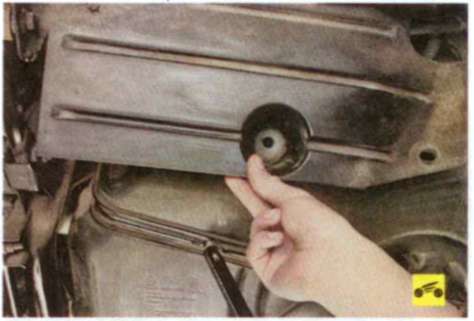

8. Открутите два крепежных винта защитного щитка к лонжерону кузова автомобиля и снимите щиток.

9. Установите под бак надежную и крепкую опору или домкрат.

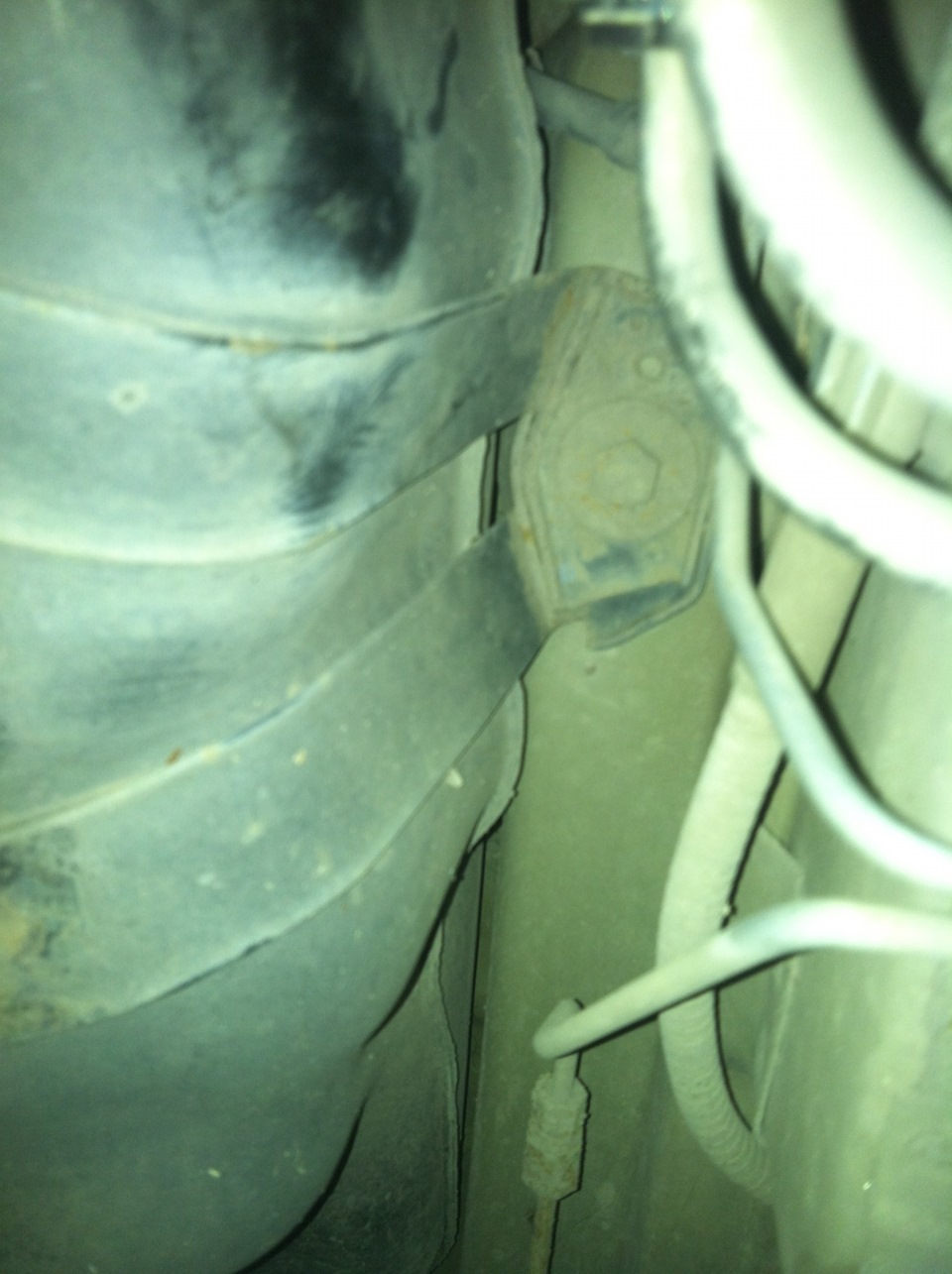

10. Выверните один болт крепления хомута топливного бака к основанию кузова в его передней части и вытащите его вместе с направляющими.

11. Выверните два крепежных болта хомута топливного бака к основанию кузова автомобиля сзади.

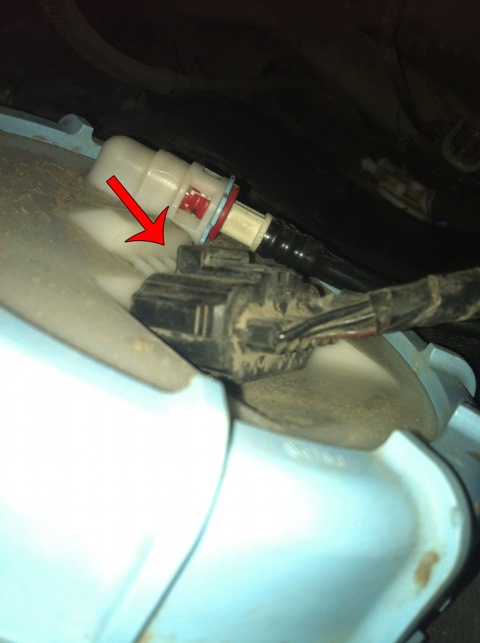

12. Опустите немного сам бак вниз, чтобы открылся доступ к его верхней поверхности. Отсоедините от модуля топливного насоса колодку жгута проводов, сжав ее фиксаторы.

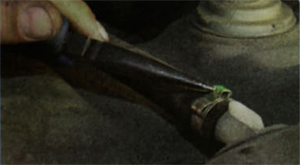

13. Опустите топливный бак еще немного ниже. Ослабьте затяжку крепежного хомута к штуцеру топливного бака воздухоотводящей трубки наливной трубы, а затем сдвиньте хомут вниз по шлангу.

14. Отсоедините шланг от штуцера, уберите опору и снимите топливный бак.

15. Установите топливный бак в порядке, обратном снятию. После присоединения трубопроводов и жгута проводов топливного насоса залейте в бак бензин, пустите двигатель и проверьте герметичность всех соединений трубопроводов.

В статье не хватает:

• Качественных фото ремонта
• Фото инструмента
• Фото деталей и расходников
