Замена топливного фильтра Ниссан Х-Трейл 2007 - 2014

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
1 - 3 часа
Автосервисы рядом
Инструменты:
Молоток малый 1 шт.
Динамометрический ключ 1 шт.
Отвертка плоская средняя 1 шт.
Пассатижи 1 шт.
Торцевая головка 10 мм 1 шт.
Съемник для отворачивания кольца модуля 1 шт.
Детали и расходники:
Ветошь 1 шт.
Маркер 1 шт.
Деревянный брусок 1 шт.
Уплотнительное кольцо топливного модуля 1 шт.
Емкость для слива бензина 1 шт.
Топливный фильтр Masuma MPU024 17040-JG00A 1 шт.

Примечание:

Топливо в системе питания находится под высоким давлением и ослаблять соединения топливопроводов во время работы двигателя или сразу после его остановки запрещается. Поэтому, перед тем, как поменять топливный фильтр на Ниссан Х-Трейл, сначала нужно будет снизить давление в системе питания. Также, для доступа к нему, снять воздуховод и задние сиденья.

Где находится топливный фильтр Ниссан Х-Трейл

Топливный фильтр установлен в топливном модуле. Топливный модуль находится в топливном баке и крепится прижимным кольцом. Доступ к модулю можно получить через специальный люк, расположенный под подушкой заднего сиденья. Люк закрыт стальной крышкой.

Снятие воздуховода на Ниссан Х-Трейл

1. Установите автомобиль на ровную поверхность, и выключите зажигание.

Снятие воздуховода на Ниссан Х-Трейл

2. Поднимите крышку капота и зафиксируйте ее упором.

Снятие воздуховода на Ниссан Х-Трейл

3. Подденьте плоской отверткой фиксаторы 3-х держателей воздуховода.

Снятие воздуховода на Ниссан Х-Трейл

4. Снимите заглушку с двумя держателями, и вытяните 3-й фиксатор.

Снятие воздуховода на Ниссан Х-Трейл

5. Выведите нижний патрубок воздуховода из зацепления с воздуховодом нижнего ресивера, и задний патрубок из зацепления с корпусом воздушного фильтра.

Снятие воздуховода на Ниссан Х-Трейл

6. Потяните воздуховод вверх, на себя, и вытяните его из моторного отсека.

Снятие воздуховода на Ниссан Х-Трейл

Снижение давления в топливной системе Ниссан Х-Трейл

1. Головкой на 10 мм отсоедините провод от «минусовой» клеммы аккумуляторной батареи.

Сброс давления в топливной системе Ниссан Х-Трейл

2. Отожмите фиксаторы монтажного блока, расположенно­го в моторном отсеке.

Сброс давления в топливной системе Ниссан Х-Трейл

3. Приподнимите и извлеките из корпуса задний монтажный блок и разверните его (блок может иметь разный вид).

Сброс давления в топливной системе Ниссан Х-Трейл

Сброс давления в топливной системе Ниссан Х-Трейл

4. Извлеките предохранитель топливного насоса EF57 или F17 15А (FUEL PUMP, синий).

Сброс давления в топливной системе Ниссан Х-Трейл

Сброс давления в топливной системе Ниссан Х-Трейл

5. Подсоедините обратно провод к клемме «минус» АКБ.

Сброс давления в топливной системе Ниссан Х-Трейл

6. Пустите мотор и дайте ему поработать 10-15 сек до полной выработки топлива из топливной рампы.

Сброс давления в топливной системе Ниссан Х-Трейл

7. Выключите зажигание. Давление в топливной системе сброшено. Теперь можно разъединять топливопроводы.

Снятие топливного модуля Ниссан Х-Трейл

1. Перейдите в салон автомобиля.

Снятие топливного модуля Ниссан Х-Трейл 2007 - 2014

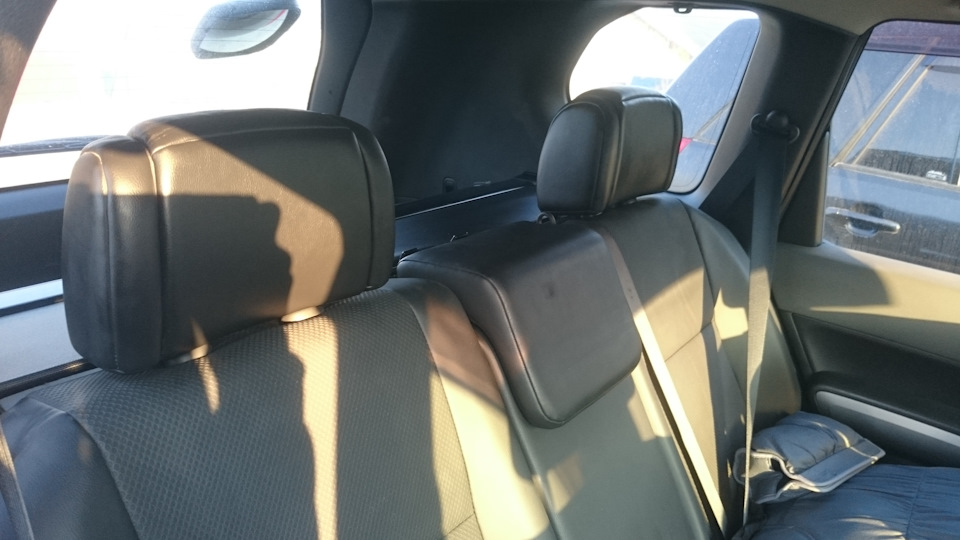

2. Откиньте и снимите подушку заднего сиденья. Отогните ковролин.

Снятие топливного модуля Ниссан Х-Трейл 2007 - 2014

3. Крестовой отверткой выверните 4 винта крепления крышки топливного модуля.

Снятие топливного модуля Ниссан Х-Трейл 2007 - 2014

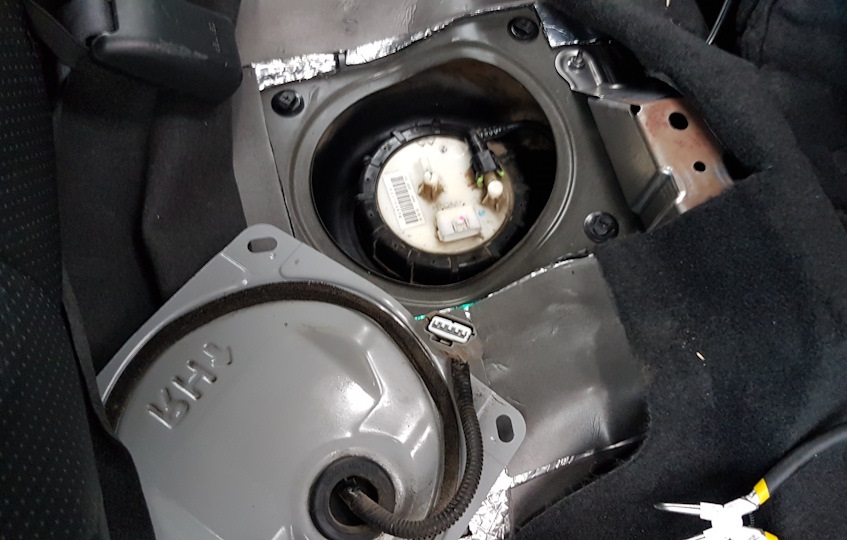

4. Снимите крышку.

Замена топливного фильтра Ниссан Х-Трейл 2007 - 2014

5. Нажмите на фиксатор и отсоедините от разъема модуля колодку проводов.

Замена топливного фильтра Ниссан Х-Трейл 2007 - 2014

6. Сожмите фиксатор наконечника топлив­ного шланга высокого давления и отсоедините его от штуцера топливного модуля Ниссан Х-Трейл.

Замена топливного фильтра Ниссан Х-Трейл 2007 - 2014

7. Для облегчения установки модуля при после­дующем монтаже, запомните или отметьте маркером расположение модуля топ­ливного насоса относительно топливного ба­ка.

Снятие топливного модуля Ниссан Х-Трейл 2007 - 2014

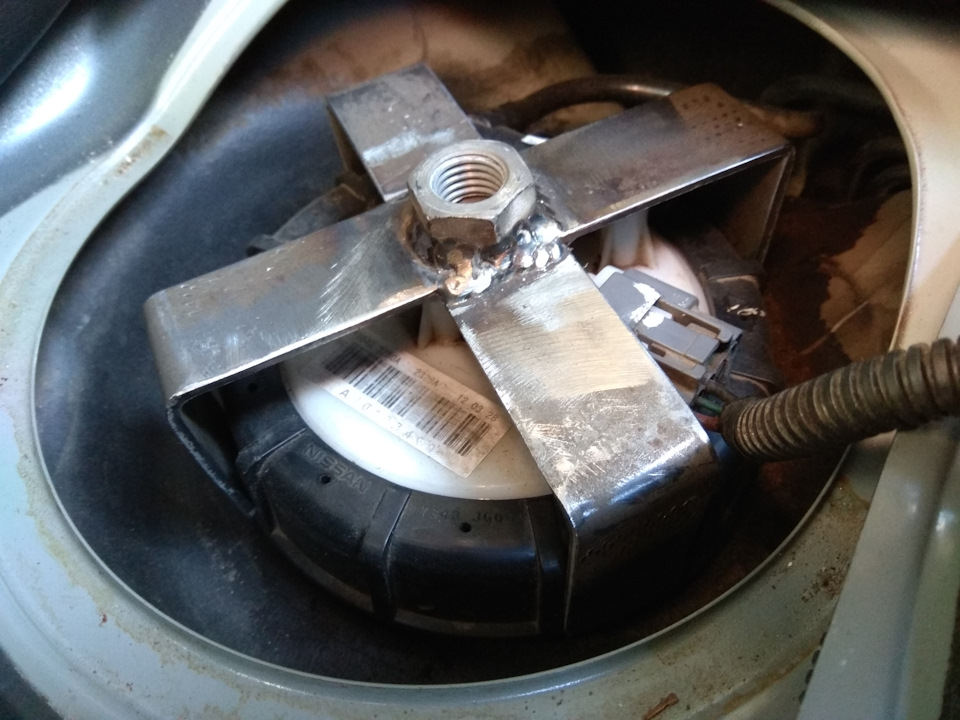

8. Отверните съемником прижимное кольцо топливного модуля против часовой стрелки.

Замена топливного фильтра Ниссан Х-Трейл 2007 - 2014

Примечание:

Можно воспользоваться молотком, деревянным бруском или отверткой: уприте брусок в ребро кольца и, осторожно ударяя молотком по дереву, открутите кольцо.

Снятие топливного модуля Ниссан Х-Трейл 2007 - 2014

9. Снимите прижимное кольцо.

Снятие топливного модуля Ниссан Х-Трейл 2007 - 2014

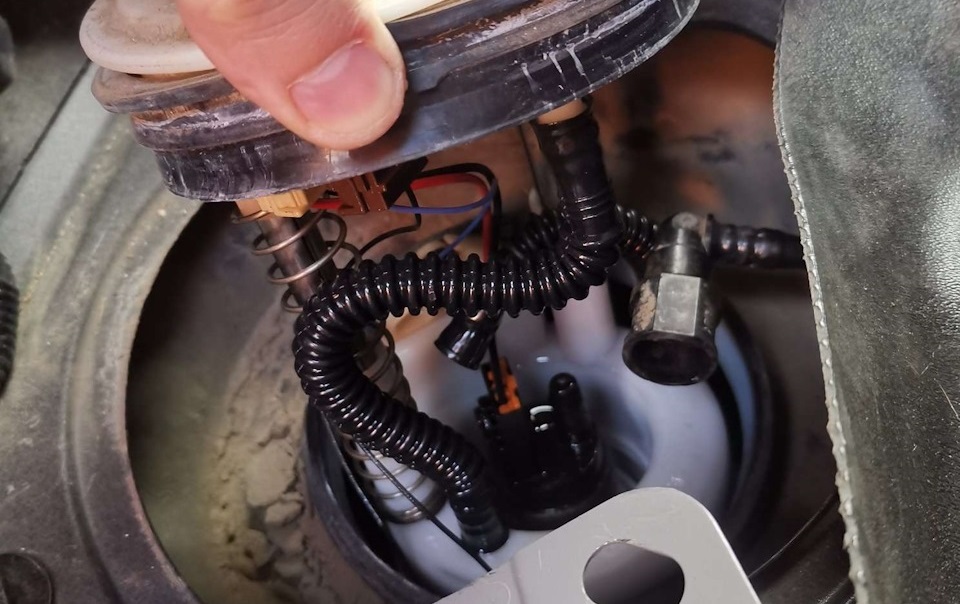

10. Вытяните модуль из топливного бака. Следите за тем, чтобы не погнулась тяга датчика уровня.

Замена топливного фильтра Ниссан Х-Трейл 2007 - 2014

11. Нажмите отверткой на фиксатор прозрачной колодки проводов и отсоедините ее от модуля.

Снятие топливного модуля Ниссан Х-Трейл 2007 - 2014

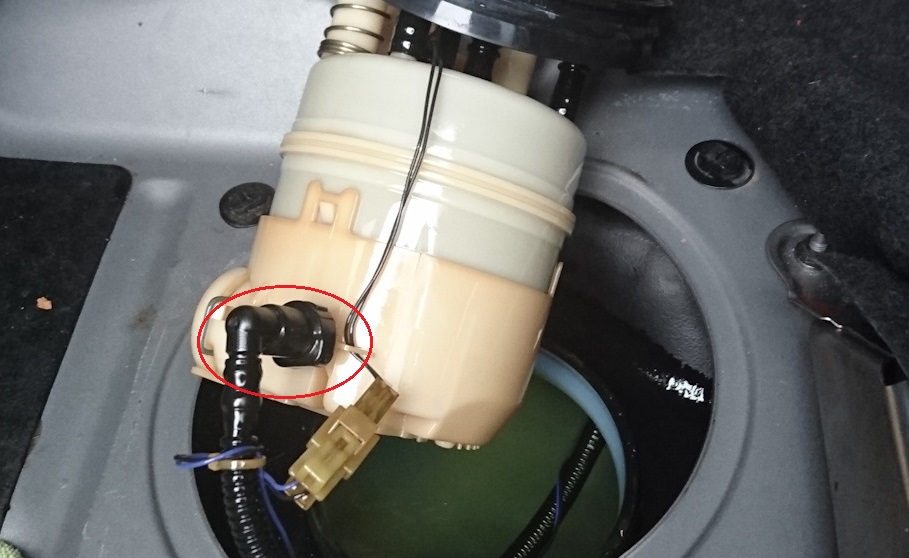

12. Сожмите фиксатор шланга перекачки топлива и отсоедините его от топливного модуля.

Замена топливного фильтра Ниссан Х-Трейл 2007 - 2014

13. Снимите модуль и слейте из него топливо в заранее подготовленную емкость.

Снятие топливного модуля Ниссан Х-Трейл 2007 - 2014

14. Снимите с модуля уплотнительное кольцо.

Снятие топливного модуля Ниссан Х-Трейл 2007 - 2014

Замена топливного фильтра Ниссан Х-Трейл

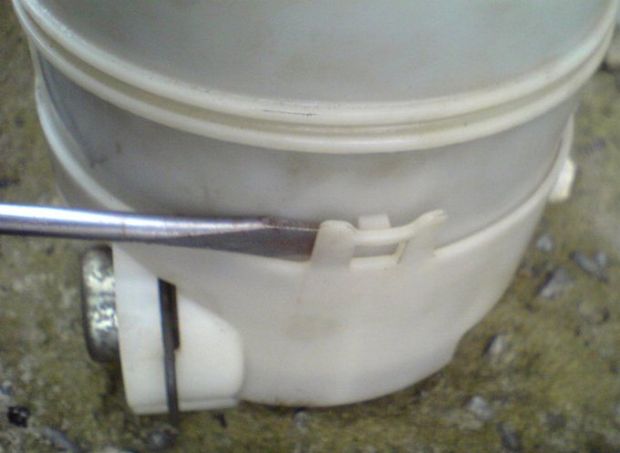

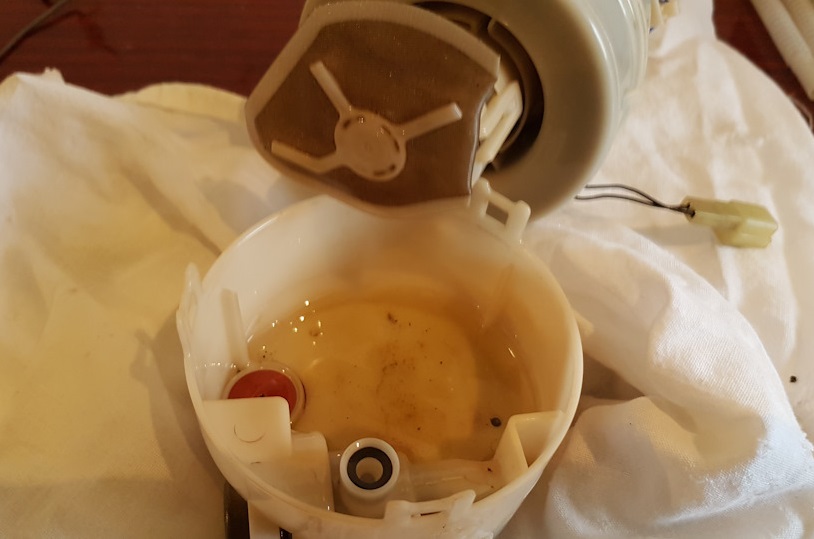

1. Отожмите отверткой 3 фиксатора крепления стакана модуля.

Замена топливного фильтра Ниссан Х-Трейл 2007 - 2014

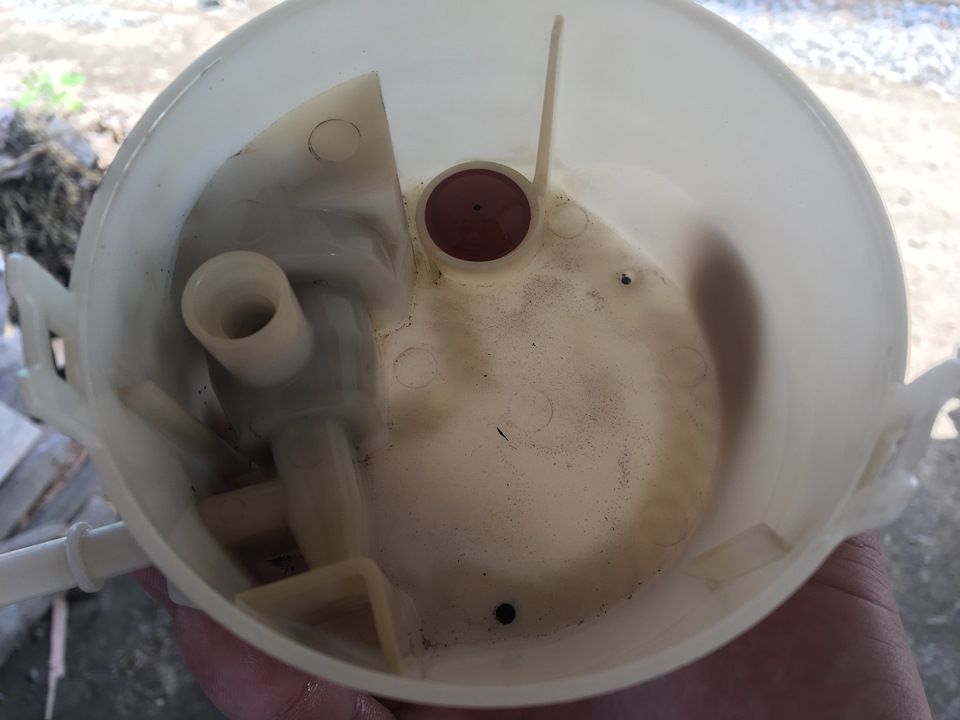

2. Отсоедините стакан от корпуса топ­ливного модуля.

Замена топливного фильтра Ниссан Х-Трейл 2007 - 2014

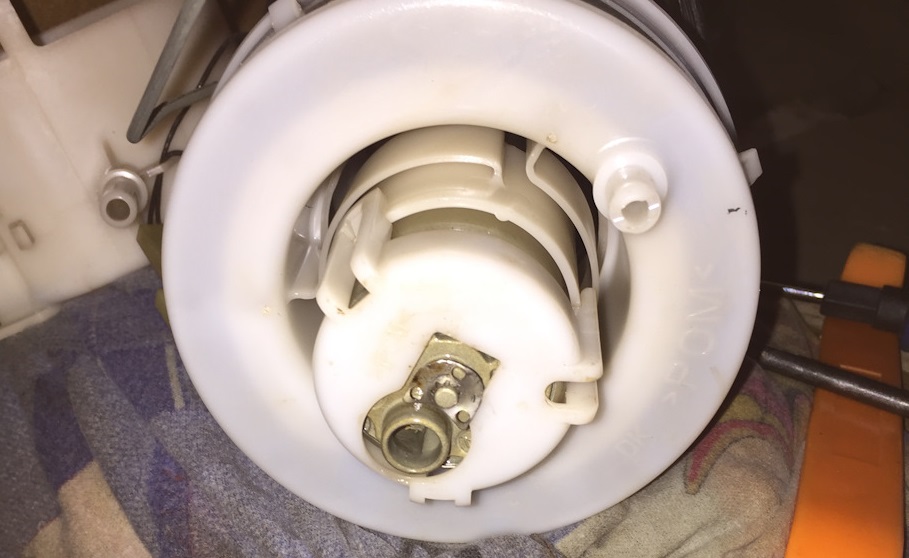

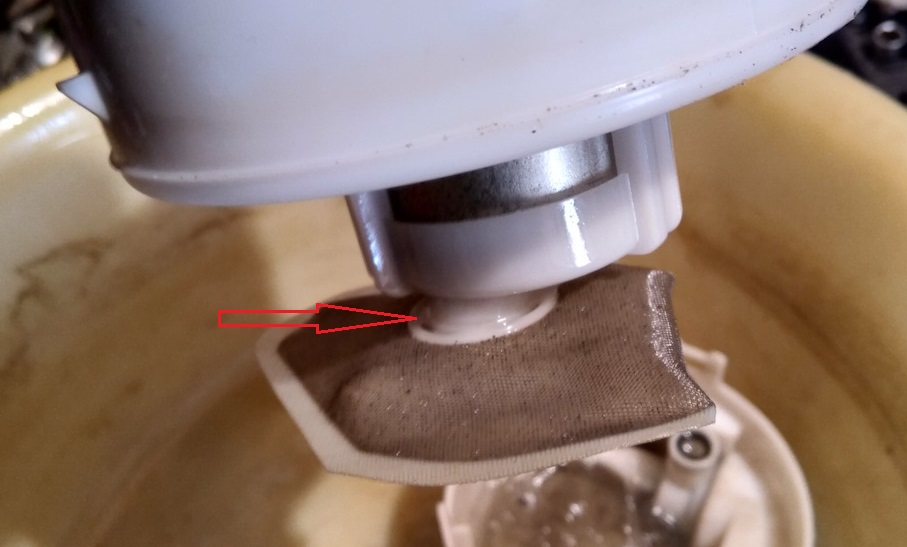

3. Подденьте отверткой топливный фильтр Ниссан Х-Трейл.

Замена топливного фильтра Ниссан Х-Трейл 2007 - 2014

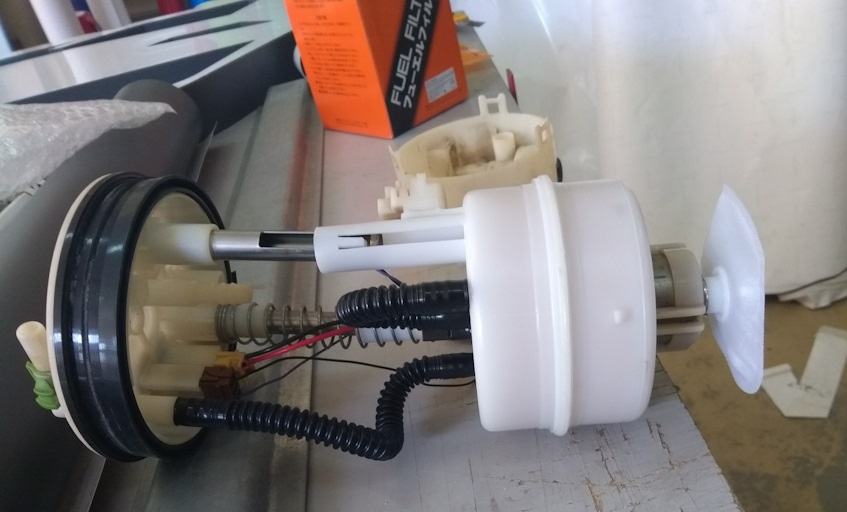

4. Снимите фильтр с топливного бензонасоса.

Замена топливного фильтра Ниссан Х-Трейл 2007 - 2014

Замена топливного фильтра Ниссан Х-Трейл 2007 - 2014

5. Промойте или замените топливный фильтр Ниссан Х-Трейл на новый.

Замена топливного фильтра Ниссан Х-Трейл 2007 - 2014

6. Установите топливный фильтр на место в обратном порядке.

Замена топливного фильтра Ниссан Х-Трейл 2007 - 2014

Замена топливного фильтра Ниссан Х-Трейл 2007 - 2014

7. Проверьте работоспособность клапана стакана. Он должен пропускать жидкость внутрь и удерживать ее в стакане модуля топ­ливного насоса.

Замена топливного фильтра Ниссан Х-Трейл 2007 - 2014

8. Замените неисправный клапан или ста­кан в сборе.

9. Замените уплотнительное кольцо модуля на новое.

Снятие топливного модуля Ниссан Х-Трейл 2007 - 2014

10. Установите модуль с замененным топливным фильтром Ниссан Х-Трейл обратно в топливный бак в порядке, обратном снятию.

Снятие топливного модуля Ниссан Х-Трейл 2007 - 2014

11. Следите за тем, чтобы метка на верхней части топливного модуля совпала с меткой на топливном баке. Прижимное кольцо затяните моментом 70 Н•м.

Снятие топливного модуля Ниссан Х-Трейл 2007 - 2014

12. Установите задние сиденья в порядке, обратному снятию.

Замена топливного фильтра Ниссан Х-Трейл 2007 - 2014

13. Пустите двигатель, и проверьте герметичность топливопроводов.
