Замена тросов стояночного тормоза Renault Duster

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Тросы стояночного тормоза меняем в случае их обрыва, вытягивания или заедания внутри оболочек (задние тросы), когда регулировкой стояночного тормоза не удается добиться удержания автомобиля в неподвижном состоянии на уклоне – до 23 % включительно.
Работу проводим на смотровой канаве или эстакаде.
Работу по замене заднего троса показываем на примере левого троса, правый заменяем аналогично.
Снимаем облицовку туннеля пола (см. Снятие облицовки туннеля пола).
Для ослабления натяжения тросов приподнимаем рычаг стояночного тормоза и ключом «на 10» почти полностью отворачиваем регулировочную гайку привода на резьбовом наконечнике переднего троса (см. Регулировка привода стояночного тормоза).
Опускаем рычаг стояночного тормоза.
Снимаем колодки тормозного механизма заднего колеса (см. Замена колодок тормозных механизмов задних колес).

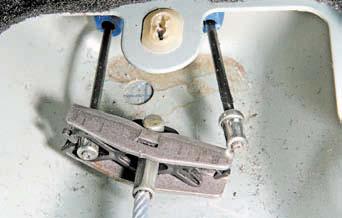

Пассатижами вытягиваем передний наконечник троса в салон автомобиля и, поворачивая уравнитель.

…выводим трос из прорези уравнителя.
Сжав пассатижами лепестки фиксатора заднего наконечника оболочки троса…

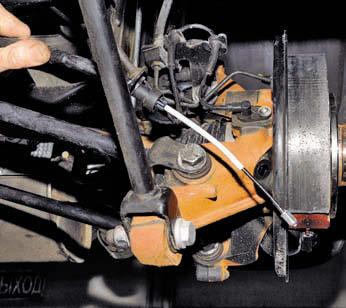

…выводим наконечник из отверстия в щите тормозного механизма… …и из металлического держателя на рычаге задней подвески.

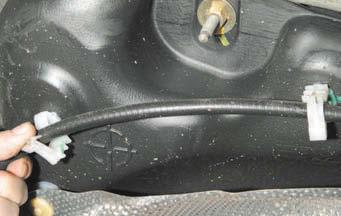

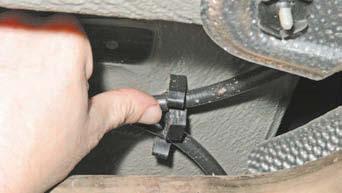

Вынимаем трос из двух пластмассовых держателей на топливном баке…

…и пластмассового держателя на днище кузова.
В салоне автомобиля …

…пассатижами сжимаем лепестки фиксатора переднего наконечника оболочки троса и выталкиваем наконечник из отверстия в днище.
Эту операцию выполнить нелегко, так как приходится работать в тесном пространстве ниши днища.
Но учитывая, что трос мы снимаем для замены, можно просто сломать пластмассовые лепестки фиксатора.

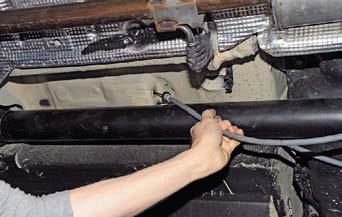

Выводим трос из отверстия в днище кузова.
Аналогично снимаем правый трос стояночного тормоза.
Устанавливаем задние тросы стояночного тормоза в обратной последовательности.
Для замены переднего троса стояночного тормоза снимаем облицовку туннеля пола (см. Снятие облицовки туннеля пола ) и ослабляем натяжение тросов, отвернув регулировочную гайку привода на резьбовом наконечнике переднего троса.

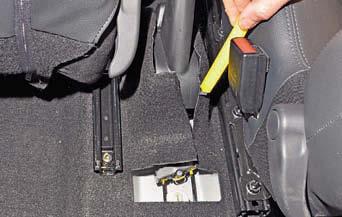

Ножом аккуратно разрезаем ковровое покрытие пола за рычагом стояночного тормоза.
Отсоединяем передние наконечники задних тросов от уравнителя (см. выше).
Отогнув разрезанные части коврового покрытия…

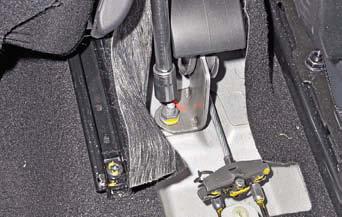

…головкой «на 13» отворачиваем две гайки крепления рычага к полу.

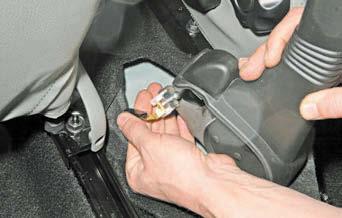

Приподняв рычаг стояночного тормоза, отсоединяем колодку проводов от выключателя сигнализатора и снимаем рычаг.

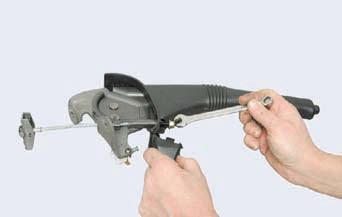

Отведя заглушку облицовки рычага, ключом «на 10» полностью отворачиваем регулировочную гайку на резьбовом наконечнике переднего троса.

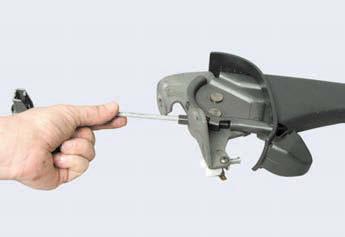

Вынимаем передний трос из отверстия рычага.

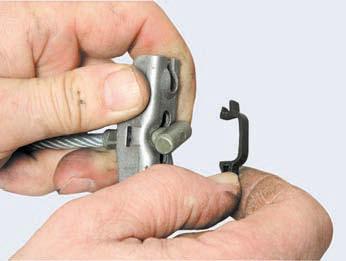

Поддев отверткой, поочередно снимаем с уравнителя пластмассовые фиксаторы…

…наконечника переднего троса…

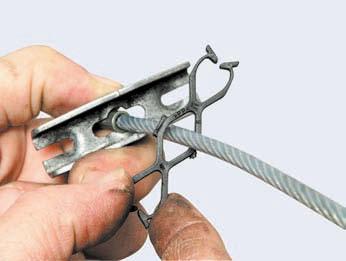

…и наконечников задних тросов.
Вынимаем передний трос из уравнителя.
Устанавливаем передний трос стояночного тормоза в обратной последовательности.
После замены тросов или рычага необходимо провести регулировку привода стояночного тормоза.
