Замена ремня привода вспомогательных агрегатов Рено Дастер

print share
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Инструмент
Не обозначено

Примечание:

В соответствии с регламентом технического обслуживания, ремень Рено Дастер заменяем через каждые 60 тыс.км пробега или через 4 года (в зависимости от того, что наступит раньше) независимо от его состояния.

В зависимости от комплектации автомобиля, существует 2 варианта схем привода вспомогательных агрегатов (с кондиционером и без кондиционера). Натяжение ремня регулируется автоматически натяжным устройством.

При каждом техническом обслуживании рекомендуем проверить состояние ремня привода вспомогательных агрегатов.

Работу проводим на смотровой канаве или эстакаде. Работа показана на автомобиле с кондиционером.

Проверка и замена приводного ремня Рено Дастер

1. Для этого снимаем правое переднее колесо и правый грязезащитный щиток моторного отсека.

2. Отворачиваем 3 самореза крепления подкрылка правого колеса к переднему бамперу и 1 саморез крепления подкрылка к крылу.

3. Отгибаем переднюю часть подкрылка и заводим ее за диск тормозного механизма.

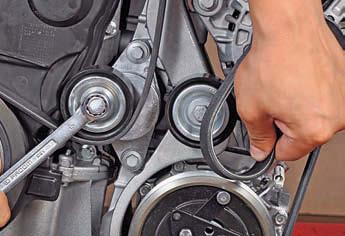

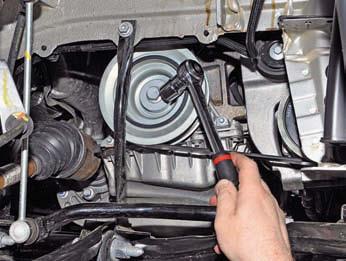

4. Головкой «на 18» проворачиваем коленчатый вал за болт крепления шкива вспомогательных агрегатов по часовой стрелке и осматриваем ремень по всей длине.

5. При обнаружении на ремне трещин, разрывов и отслоений резины от тканевой основы, ремень необходимо заменить.

На двигателе 2,0.

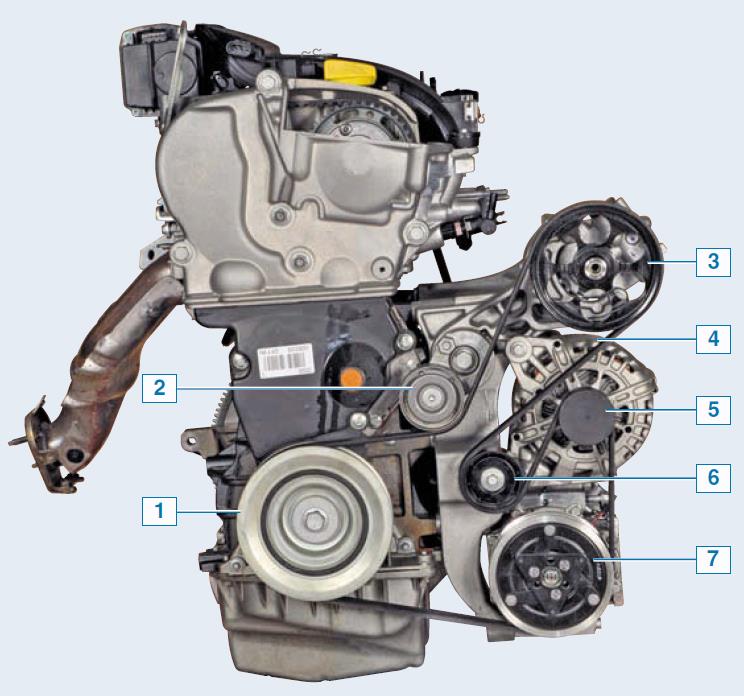

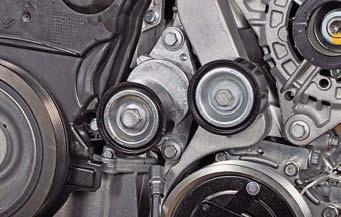

Схема привода вспомогательных агрегатов автомобиля с кондиционером:

1 – шкив привода вспомогательных агрегатов;

2 – натяжной ролик;

3 – шкив насоса гидроусилителя рулевого управления;

4 – ремень;

5 – шкив генератора;

6 – опорный ролик;

7 – шкив компрессора кондиционера.

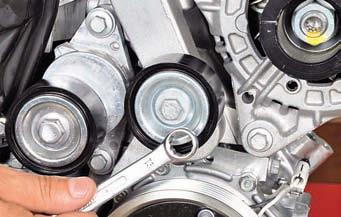

6. Чтобы ослабить натяжение ремня, надеваем накидной ключ «на 16» на шестигранник натяжного устройства.

7. Поворачиваем кронштейн ролика по часовой стрелке, преодолевая сопротивление пружины натяжного устройства.

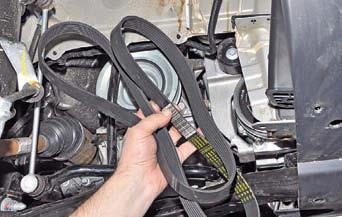

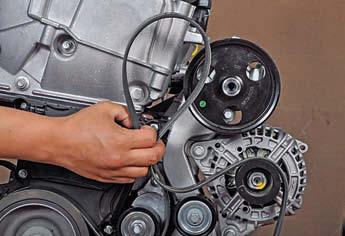

8. Сняв ремень со шкивов, вынимаем приводной ремень Рено Дастер из моторного отсека.

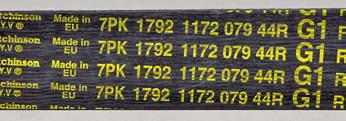

Маркировка ремня привода вспомогательных агрегатов с кондиционером 7 РК 1792 (семиклиновой, длиной 1792 мм)

9. Для замены опорного ролика ремня головкой «на 13» отворачиваем болт крепления ролика.

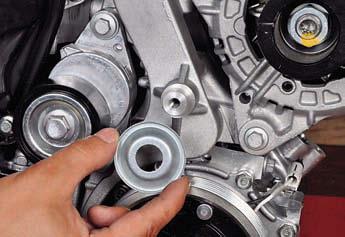

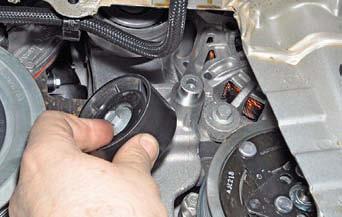

10. Снимаем ролик приводного ремня Рено Дастер с болтом его крепления.

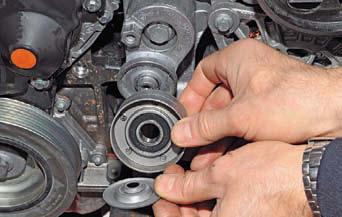

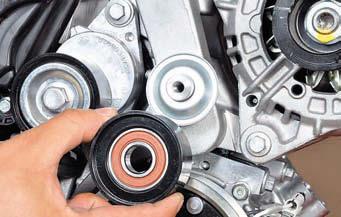

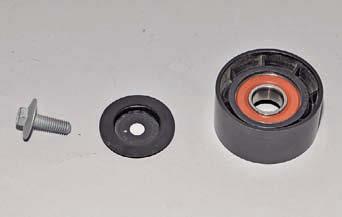

11. Вынимаем из ролика болт и крышку ролика.

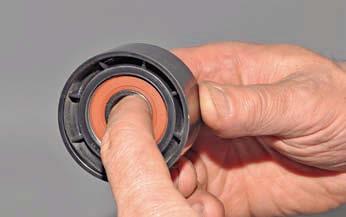

12. Для оценки состояния опорного ролика, вращаем ролик, удерживая его за внутреннее кольцо подшипника.

Примечание:

Ролик должен вращаться бесшумно, равномерно, без заеданий.
В противном случае ролик необходимо заменить.

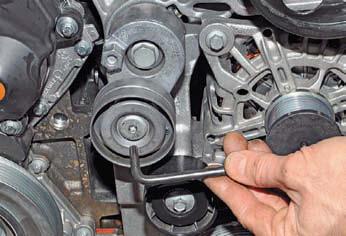

13. Для замены натяжного ролика ремня Рено Дастер, ключом Torx Т-40 отворачиваем винт крепления ролика (для наглядности показано на снятом двигателе).

14. Снимаем натяжной ролик и крышку ролика.

15. Проверяем состояние натяжного ролика так же, как и опорного ролика.

16. Для замены натяжного устройства (например, при поломке пружины), головкой «на 16» отворачиваем болт крепления натяжного устройства (для наглядности показано на снятом двигателе).

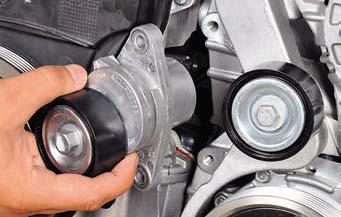

17. Снимаем натяжное устройство в сборе с роликом.

18. При установке натяжного устройства, выступ 1 на основании натяжного устройства должен войти в паз 2 кронштейна крепления вспомогательных агрегатов.

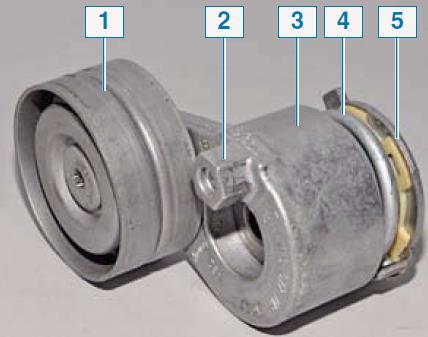

Натяжное устройство:

1 – натяжной ролик;

2 – шестигранник;

3 – кронштейн ролика;

4 – пружина;

5 – основание натяжного устройства.

19. Устанавливаем детали в обратной последовательности.
При установке ремня укладываем его на шкивы и заводим под натяжной и опорный ролики в соответствии со схемой.

На двигателе 1,6

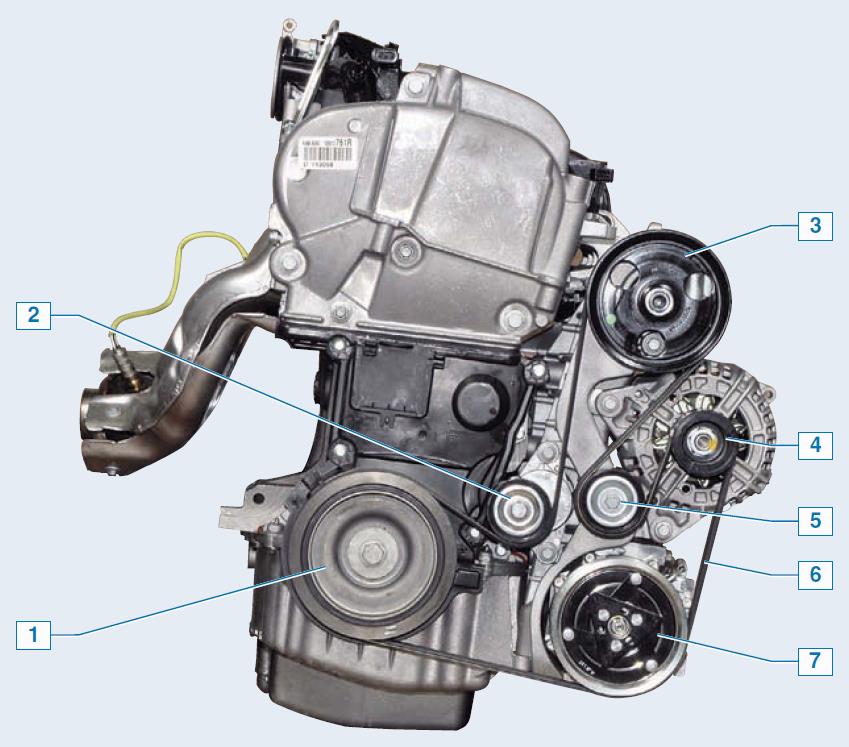

Схема привода вспомогательных агрегатов автомобиля с кондиционером:

1 – шкив привода вспомогательных агрегатов;

2 – натяжной ролик;

3 – шкив насоса гидроусилителя рулевого управления;

4 – шкив генератора;

5 – опорный ролик;

6 – ремень;

7 – шкив компрессора кондиционера.

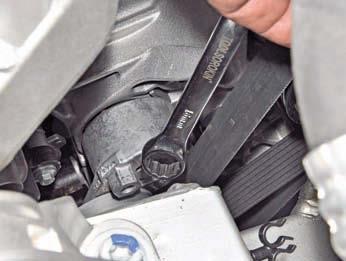

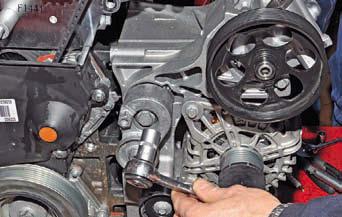

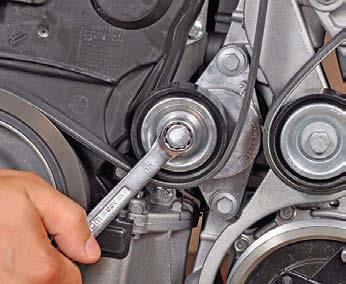

20. Чтобы ослабить натяжение приводного ремня Рено Дастер, снизу автомобиля надеваем накидной ключ или головку «на 15» на болт крепления натяжного ролика.

21. Поворачиваем кронштейн ролика по часовой стрелке, преодолевая сопротивление пружины натяжного устройства (для наглядности показано на снятом двигателе).

22. Снимаем ремень с опорного ролика.

23. Снимаем ремень привода вспомогательных агрегатов со шкивов.

Маркировка ремня привода вспомогательных агрегатов с кондиционером – 6 РК 1822 (шестиклиновой, длиной 1822 мм).

24. При замене ремня необходимо также заменить опорный и натяжной ролики.

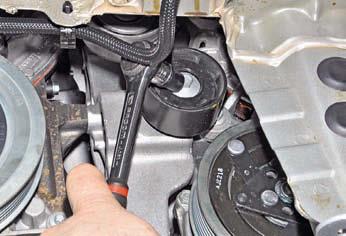

Для замены опорного ролика, накидным ключом или головкой «на 13» отворачиваем болт его крепления.

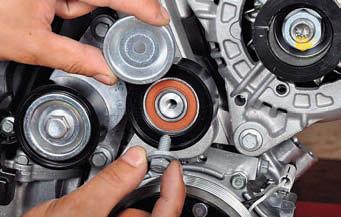

25. Снимаем наружную крышку ролика.

26. Снимаем опорный ролик.

27. Снимаем его внутреннюю крышку.

28. Аналогично снимаем натяжной ролик.

29. При необходимости замены натяжного устройства (например, при поломке пружины), головкой «на 10» отворачиваем два болта.

30. Снимаем натяжное устройство в сборе с роликом.

31. Устанавливаем детали в обратной последовательности.

32. При установке ремня укладываем его на шкивы и заводим под натяжной и опорный ролики в соответствии со схемой.
