Замена узлов системы улавливания паров топлива (Евро-2) Chevrolet Niva

Инструменты:

• Отвёртка крестовая
  Отвёртка плоская
• Ключ на 10

Детали и расходники:

• Адсорбер
• Клапан продувки адсорбера
• Двухходовой клапан
• Гравитационный клапан
  Шланг адсорбера и дроссельного патрубка

Система улавливания паров бензина ЕВРО-2:
1 – шланг адсорбера и клапана бензобака;
2 – клапан бензобака;
3 – шланг клапана бензобака паропровода;
4 – дроссельный патрубок с ресивером;
5 – шланг адсорбера и дроссельного патрубка;
6 – адсорбер;
7 – хомут;
8 – болт;
9 – кронштейн крепления адсорбера;
10 – гайка;
11 – шланг паропровода и гравитационного клапана;
12 – гравитационный клапан;
13 – трубка паропровода;
14 – топливный бак.

Примечание:
Узлы системы улавливания паров топлива (адсорбер, клапан продувки адсорбера, двухходовой и гравитационный клапаны) снимают для проверки или замены при появлении стойкого запаха бензина, вызванного негерметичностью узлов и трубопроводов, а также отказом клапана продувки адсорбера. Кроме того, негерметичность адсорбера и отказ клапана продувки могут вызвать неустойчивую работу двигателя на холостом ходу вплоть до остановки.

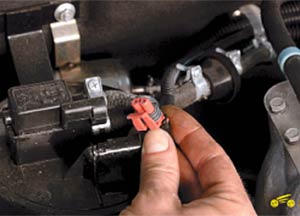

1. Для замены клапана продувки адсорбера отсоедините колодку жгута проводов от клапана.

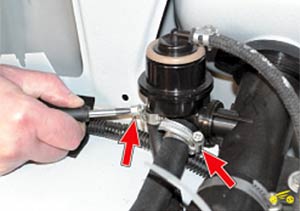

2. Ослабьте хомуты крепления вакуумного и продувочного шлангов и отсоедините их, предварительно пометив, чтобы установить на прежние места.

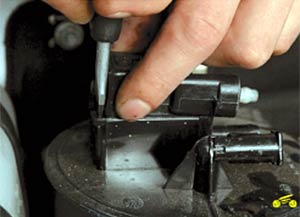

3. Отожмите отверткой пластмассовый держатель.

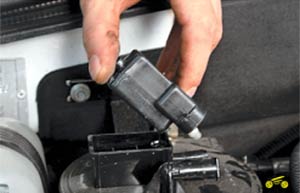

4. Снимите клапан продувки.

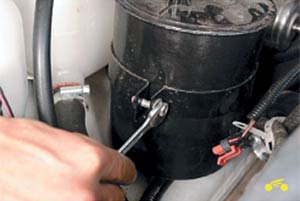

5. Для снятия адсорбера выполните операции 1 и 2, выверните стяжной болт хомута крепления адсорбера.

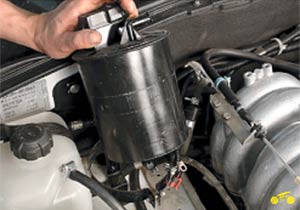

6. Снимите адсорбер.

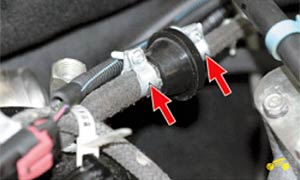

7. Для снятия двухходового клапана ослабьте хомуты крепления шлангов и извлеките клапан из магистрали.

8. Для снятия гравитационного клапана снимите правую боковую обивку багажника, как описано здесь, ослабьте хомуты крепления шлангов, снимите шланги с патрубков клапана и извлеките клапан из отверстия наливной трубы.

9. Устанавливайте узлы системы улавливания паров топлива в последовательности, обратной снятию.

В статье не хватает:

• Качественных фото ремонта
