Замена водяного насоса двигателя 6B31 Mitsubishi Outlander XL 2007 - 2012

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Не обозначено
Автосервисы рядом

Инструменты:

  • Домкрат винтовой
  • Балонный ключ
  • Опора регулируемая (или подъемное устройство)
  • Отвертка плоская средняя
  • Отвертка крестовая средняя
  • Шестигранный ключ на 6 мм
  • Ключ трещоточный
  • Удлинитель (с карданчиком)
  • Головка на 10 мм
  • Головка на 12 мм
  • Головка на 14 мм (выпуск до 06.2008)
  • Головка на 17 мм
  • Гаечный ключ накидной прямой на 17 мм
  • Динамометрический ключ
  • Маркер
  • Шестигранный спецключ для фиксации натяжного механизма (или штифт)
  • Шестигранный спецключ для фиксации натяжного механизма (или штифт d=2 мм)
  • Инструмент для фиксации шкива коленчатого вала (вильчатый держатель MB990767 и спецболты и MD998719)
  • Нож (или скребок)
  • Вороток под торцевую насадку
  • Насадка на вороток на 22 мм
  • Противооткатный упор (башмак)
  • Тиски слесарные (при необходимости)
  • Штангенциркуль

Детали и расходники:

  • Водяной насос 1300A055

Водяной насос 1300A055 двигателя 6B31 Mitsubishi Outlander XL

  • Уплотнительная прокладка водяного насоса 1300A056

Уплотнительная прокладка 1300A056 водяного насоса двигателя 6B31 Mitsubishi Outlander XL

  • Ремень привода газораспределительного механизма 1145A034 (при необходимости)
  • Натяжной ролик ремня привода газораспределительного механизма 1145A042 (при необходимости)
  • Ремень привода вспомогательных агрегатов 1340A132 (при необходимости)
  • Ремень привода насоса гидроусилителя рулевого управления 4451A083 (выпуск до 06.2008, при необходимости)
  • Ремень привода насоса гидроусилителя рулевого управления (4451A083) с приспособлением для установки ремня 4451A086 (выпуск с 07.2008, при необходимости)
  • Емкость техническая
  • Охлаждающая жидкость
  • Очиститель (или растворитель)
  • Ветошь

Примечания:

Замена помпы Митсубиси Аутлендер ХЛ, двигателя 6B31, необходима при возникновении во время ее работы шума, уровень которого превышает обычный, или течи охлаждающей жидкости. Разборка насоса довольно трудоемкая работа, поэтому рекомендуем заменять неисправный насос в сборе.

1. Слейте жидкость из системы охлаждения, как описано здесь.

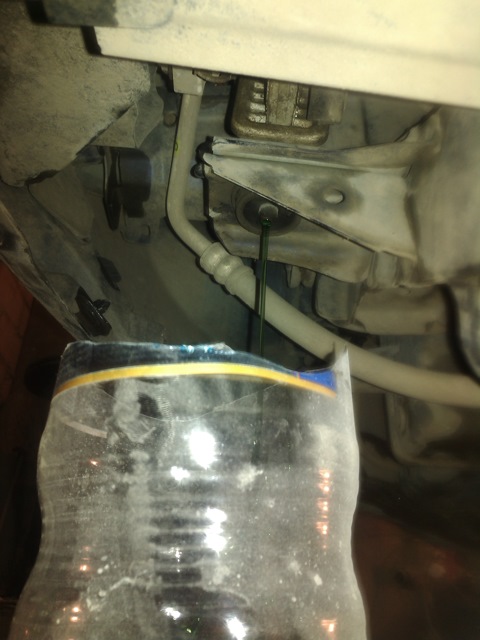

Сливание жидкости из системы охлаждения двигателя Mitsubishi Outlander XL

2. Перед тем, как снять водяной насос, снимите ремень привода газораспределительного механизма и натяжной ролик, как описано в этой статье.

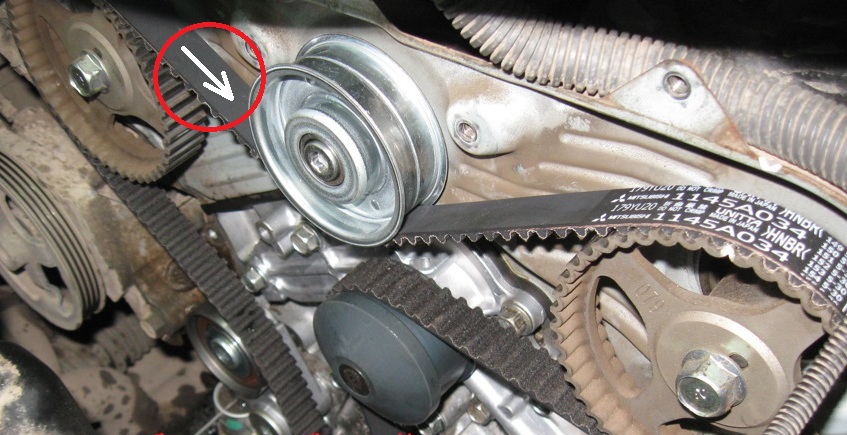

Нанесение маркером направления вращения ремня привода газораспределительного механизма двигателя 6B31 Mitsubishi Outlander XL

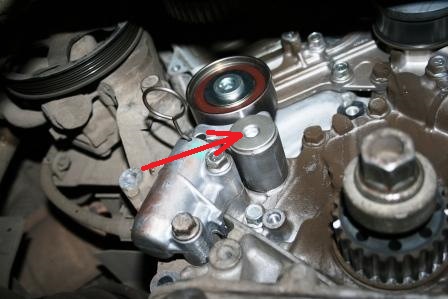

Размещение винта крепления оси рычага натяжного ролика ремня привода газораспределительного механизма двигателя 6B31 Mitsubishi Outlander XL

3. Головкой на 12 мм выверните болты крепления насоса к блоку цилиндров (одного болта за шкивом привода помпы не видно, его размещение указано стрелкой).

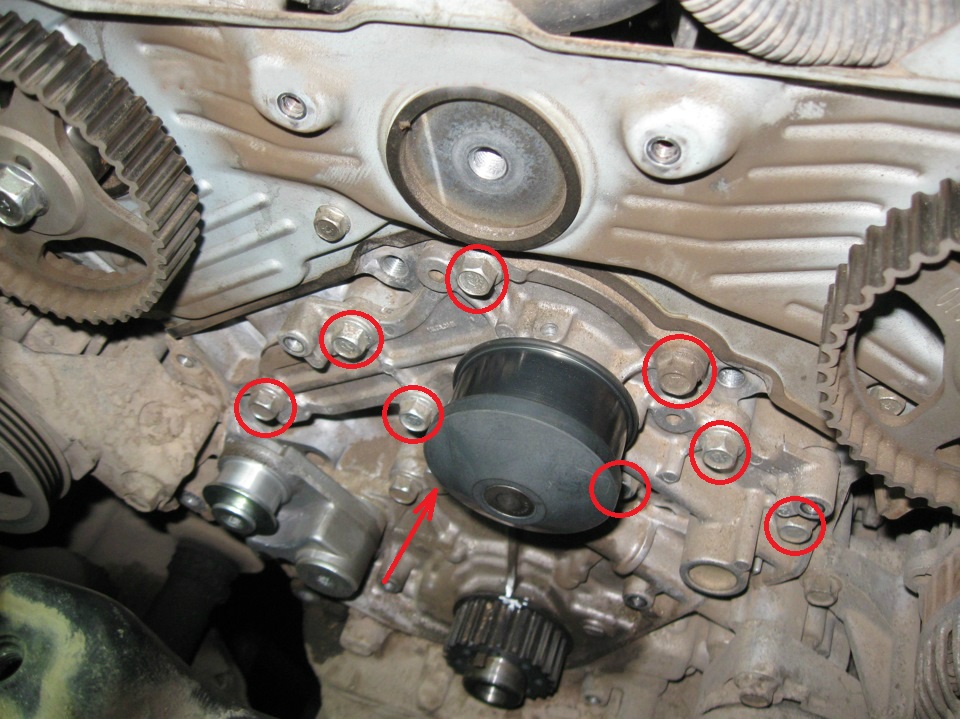

Размещение винтов крепления водяного насоса к блоку цилиндров двигателя 6B31 Mitsubishi Outlander XL

4. Снимите насос системы охлаждения из двигателя вместе с прокладкой.

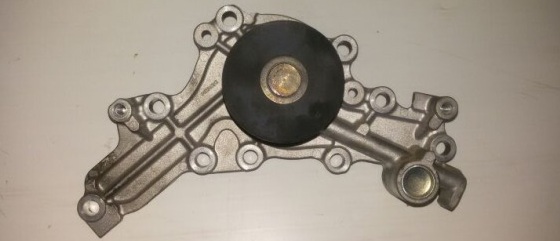

Снятый насос системы охлаждения двигателя 6B31 Mitsubishi Outlander XL

5. Очистите привалочную поверхность блока цилиндров и фланца насоса от остатков прокладки, чтобы замена прокладки помпы была качественной.

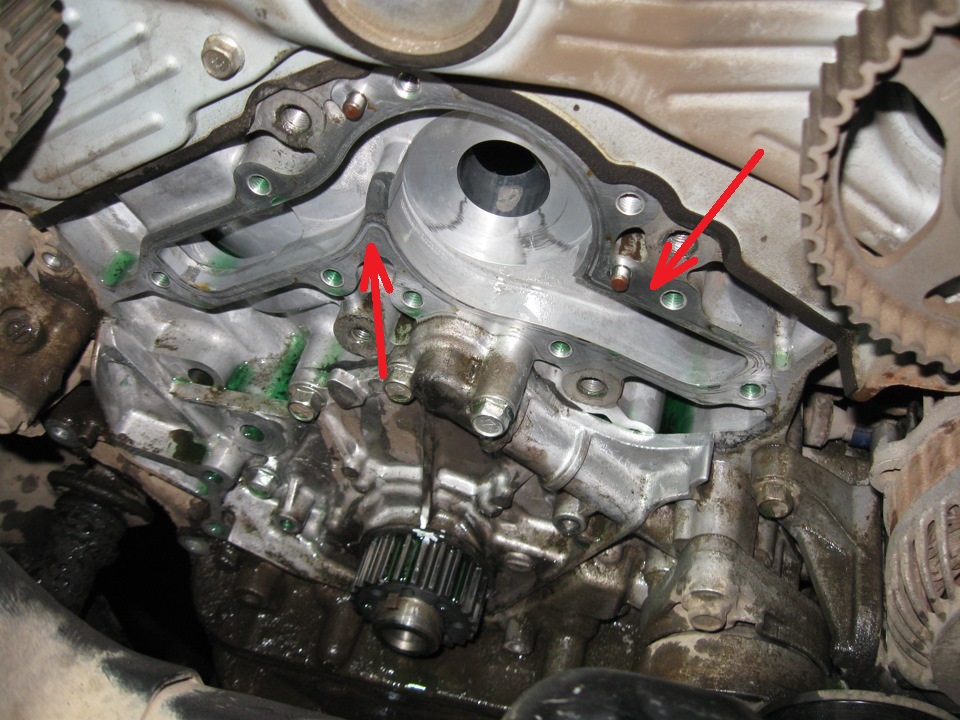

Размещение привалочной поверхности блока цилиндров к насосу системы охлаждения двигателя 6B31 Mitsubishi Outlander XL

6. Установите уплотнительную прокладку водяного насоса на привалочную поверхность блока цилиндров.

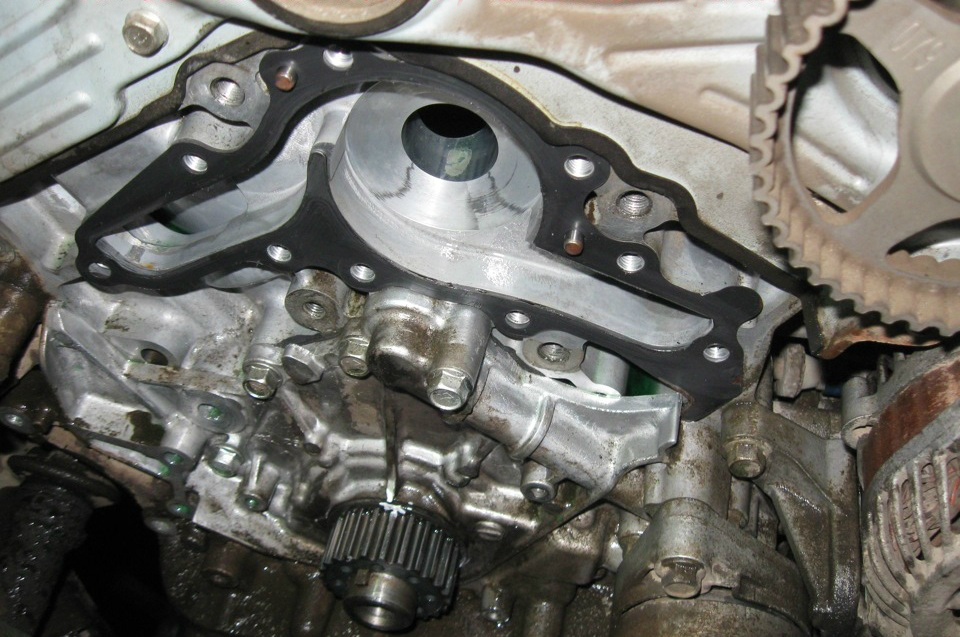

Установленная на привалочную поверхность блока цилиндров уплотнительная прокладка насоса системы охлаждения двигателя 6B31 Mitsubishi Outlander XL

7. Затем установите новый насос системы охлаждения, затянув винты его крепления номинальным моментом 23 ± 6 Н·м.

Установленный новый насос системы охлаждения двигателя 6B31 Mitsubishi Outlander XL

8. Установите снятые детали в последовательности, обратной снятию.

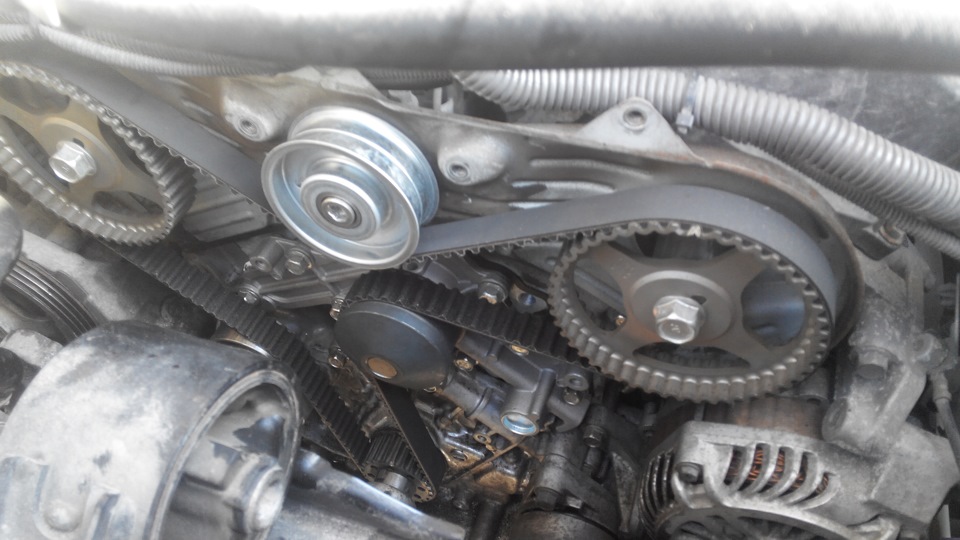

Установленный на место ремень привода газораспределительного механизма двигателя 6B31 Mitsubishi Outlander XL

Примечание:

Обязательно проверьте натяжение ремня привода газораспределительного механизма, как описано здесь (пункт 28).

9. Залейте охлаждающую жидкость.

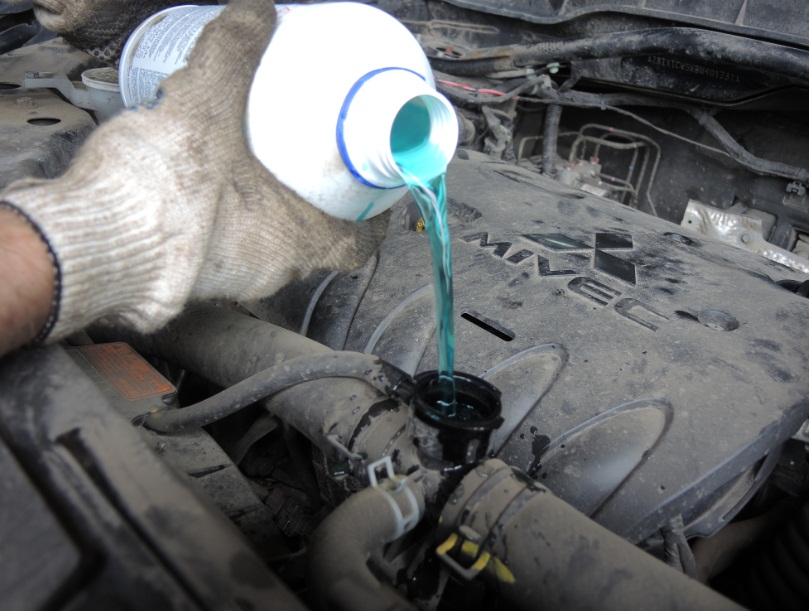

Заливание охлаждающей жидкости в систему охлаждения двигателя Mitsubishi Outlander XL

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
