Замена задних тормозных колодок Nissan Note 2004 - 2012

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
1 - 3 часа
Автосервисы рядом
Инструменты:
Отвертка плоская средняя 1 шт.
Балонный ключ 1 шт.
Пассатижи 1 шт.
Штангенциркуль 1 шт.
Динамометрический ключ 1 шт.
Напильник плоский 1 шт.
Торцевая головка 10 мм 1 шт.
Домкрат 1 шт.
Торцевая головка 30 мм 1 шт.
Детали и расходники:
Ветошь 1 шт.
Защитный колпачок Nissan 40342BR01A 1 шт.
Противооткатные упоры 2 шт.
Тканевые перчатки 1 шт.
Задние тормозные колодки Nissan 44060-AX625 4 шт.
Очиститель тормозной системы 1 шт.
Тугоплавкая смазка 1 шт.
Консистентная смазка 1 шт.
Медицинский шприц 1 шт.
Гайка задней ступицы Nissan 40262-4M400 1 шт.

Примечание:

Заменяйте задние тормозные колодки на Ниссан Ноут только комплектом (4 шт., по 2 на каждую сторону).

Минимально допустимая толщина фрикционных накладок задних тормозных колодок — 1,0 мм.

Передняя и задняя колодки заднего тормозного механизма по своей конструкции разные: различна длина фрикционных накладок, и у передней колодки отсутствует отверстие для присоединения разжимного рычага. Также задние тормозные колодки различаются как левая и правая.

Для доступа к тормозным колодкам, сначала нужно будет снять тормозной барабан.

Снятие заднего тормозного барабана Ниссан Ноут

1. Ослабьте затяжку болтов крепления заднего колеса.

Замена задних тормозных колодок Nissan Note 2004 - 2012

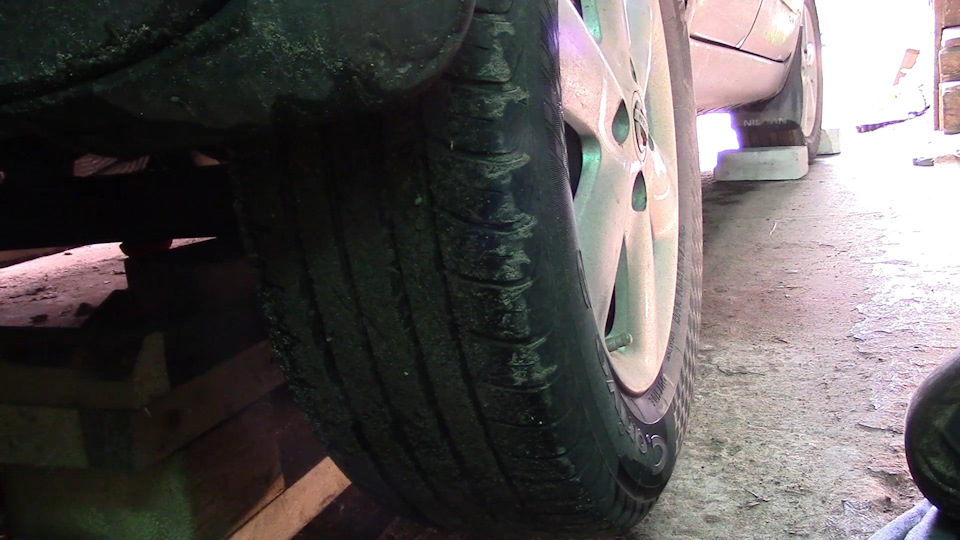

2. Подложите под передние колеса противооткатные упоры.

Замена задних тормозных колодок Nissan Note 2004 - 2012

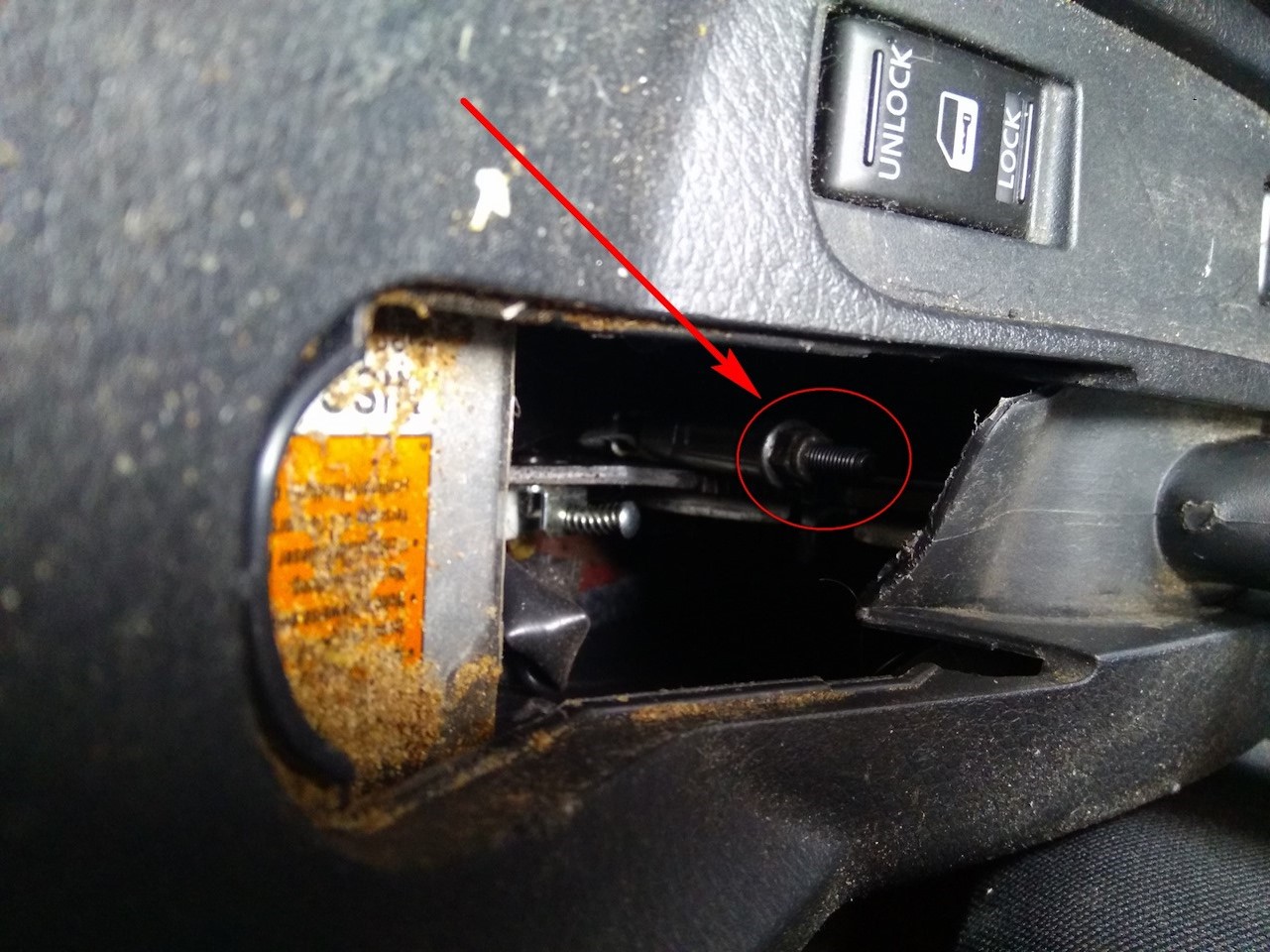

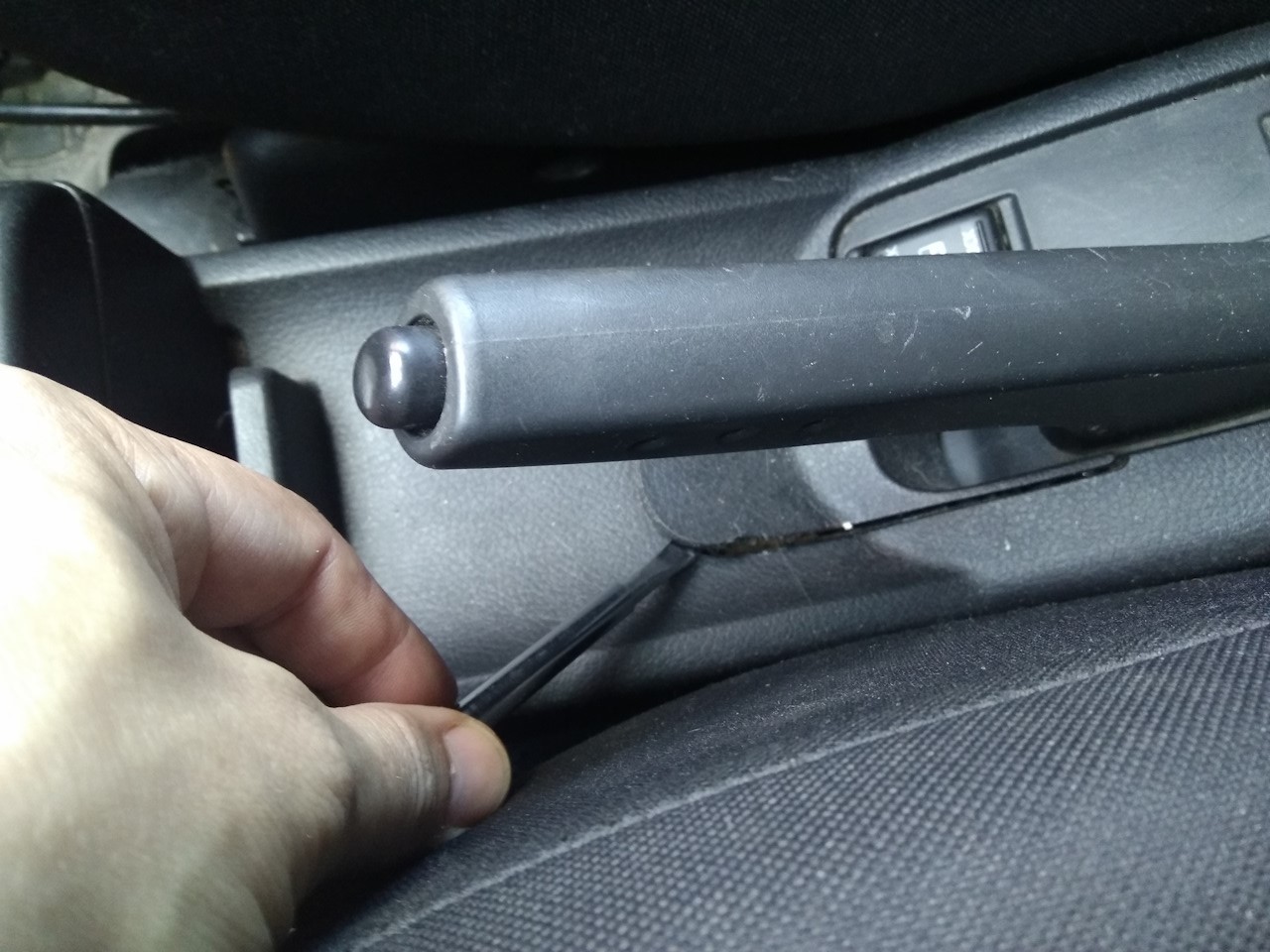

3. В салоне автомобиля снимите пластиковую накладку под рычагом «ручника». Под резиновой прокладкой есть болт. Он и регулирует натяжение.

Замена задних тормозных колодок Nissan Note 2004 - 2012

4. Головкой на 10 мм ослабьте натяжение троса стояночного тормоза.

Замена задних тормозных колодок Nissan Note 2004 - 2012

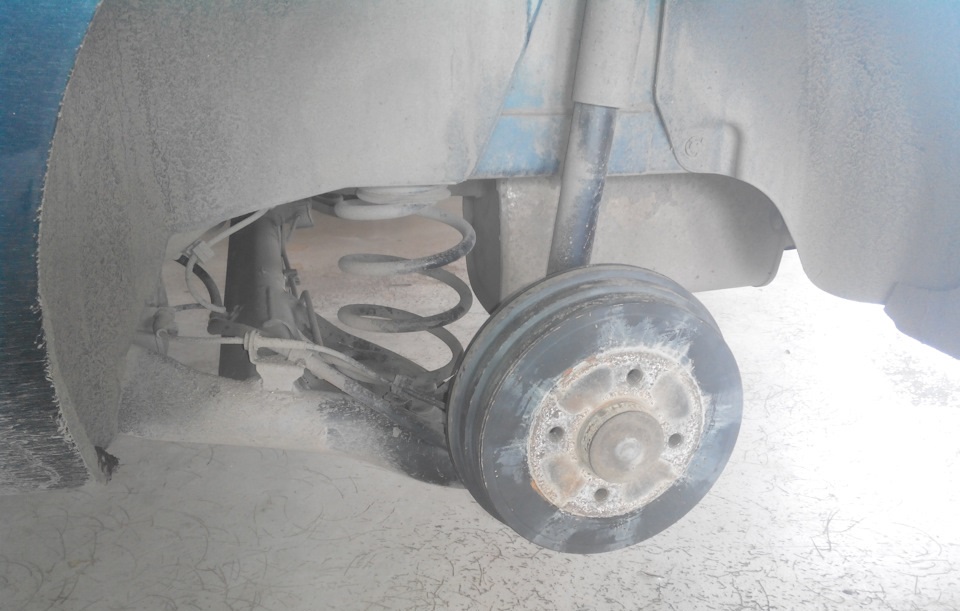

5. С помощью домкрата приподнимите заднюю часть автомобиля и установите на надежные опоры. Снимите заднее колесо.

Замена задних тормозных колодок Nissan Note 2004 - 2012

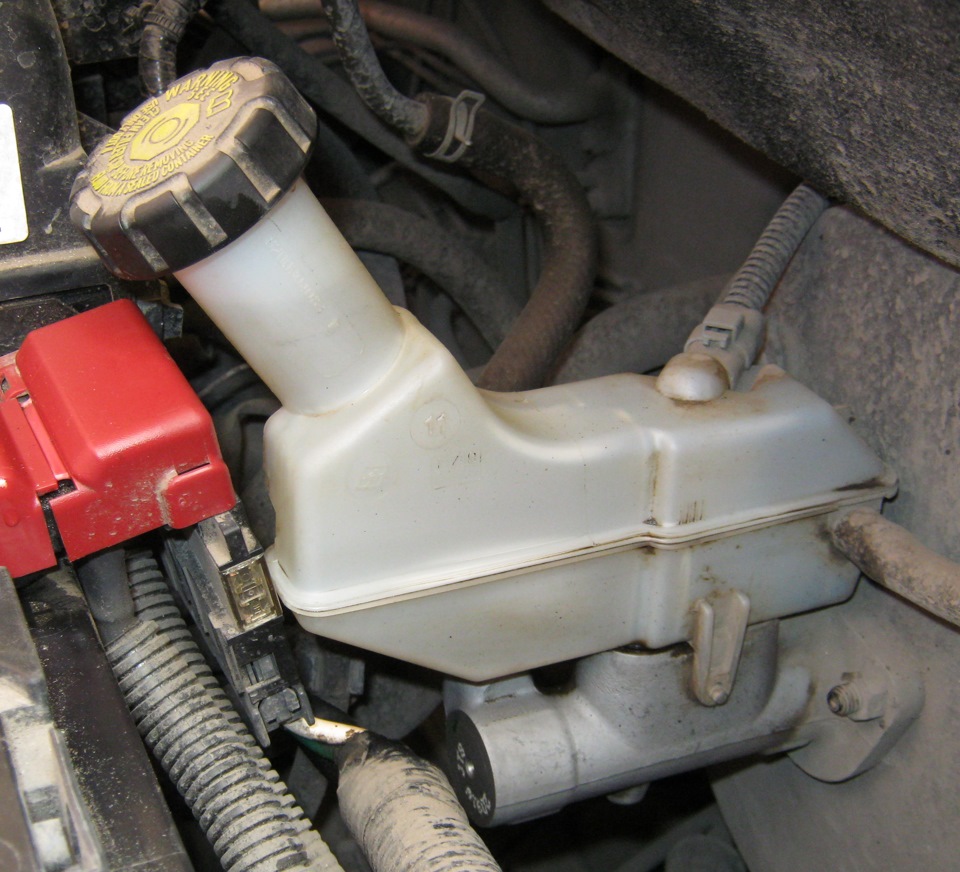

6. В подкапотном пространстве проверьте уровень тормозной жидкости в бачке главного тормозного цилиндра. Если уровень находится на метке «MAX» или приближается к ней, откачайте из бачка часть жидкости (при замене колодок она может выплеснуться).

Замена задних тормозных колодок Nissan Note 2004 - 2012

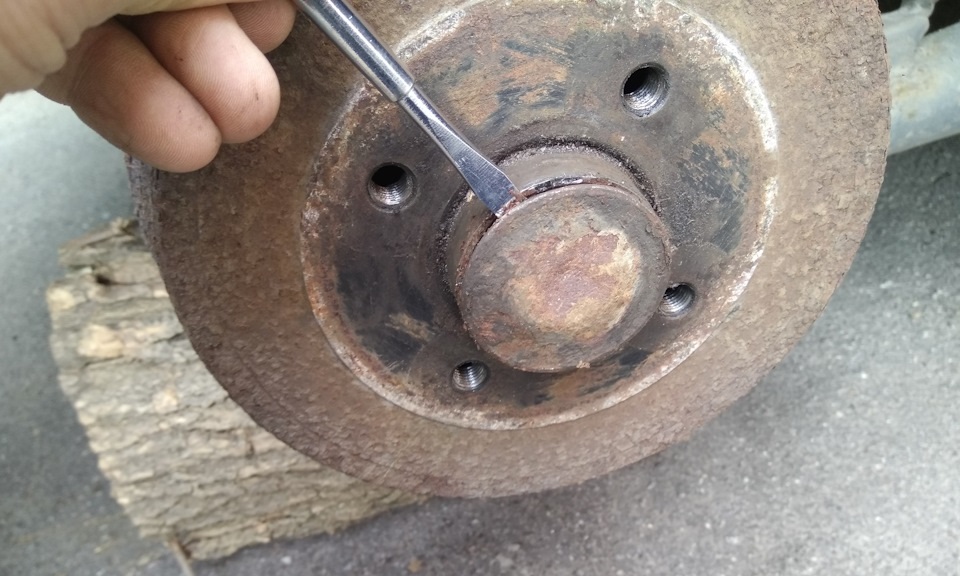

7. Подденьте отверткой и выпрессуйте из ступицы защитный колпачок.

Замена задних тормозных колодок Nissan Note 2004 - 2012

8. Снимите защитный колпачок.

Замена задних тормозных колодок Nissan Note 2004 - 2012

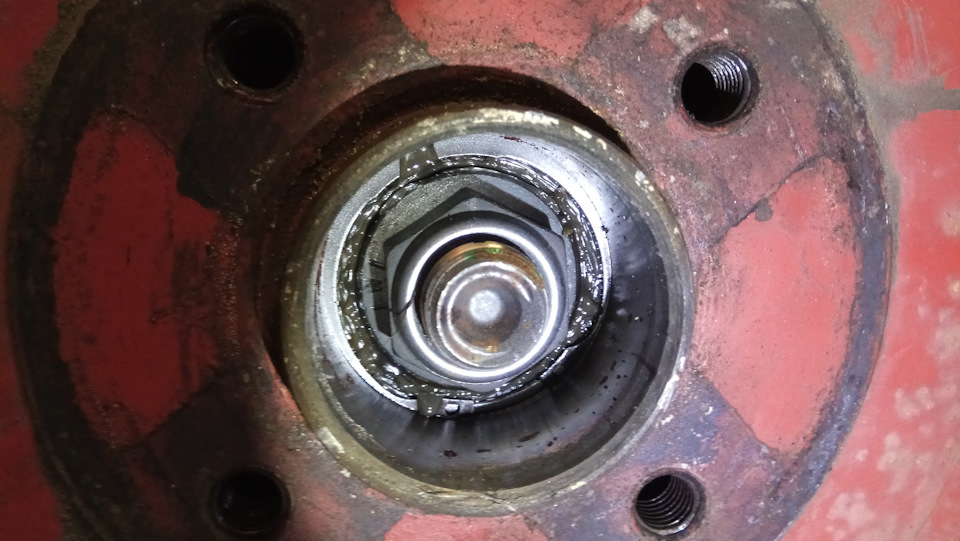

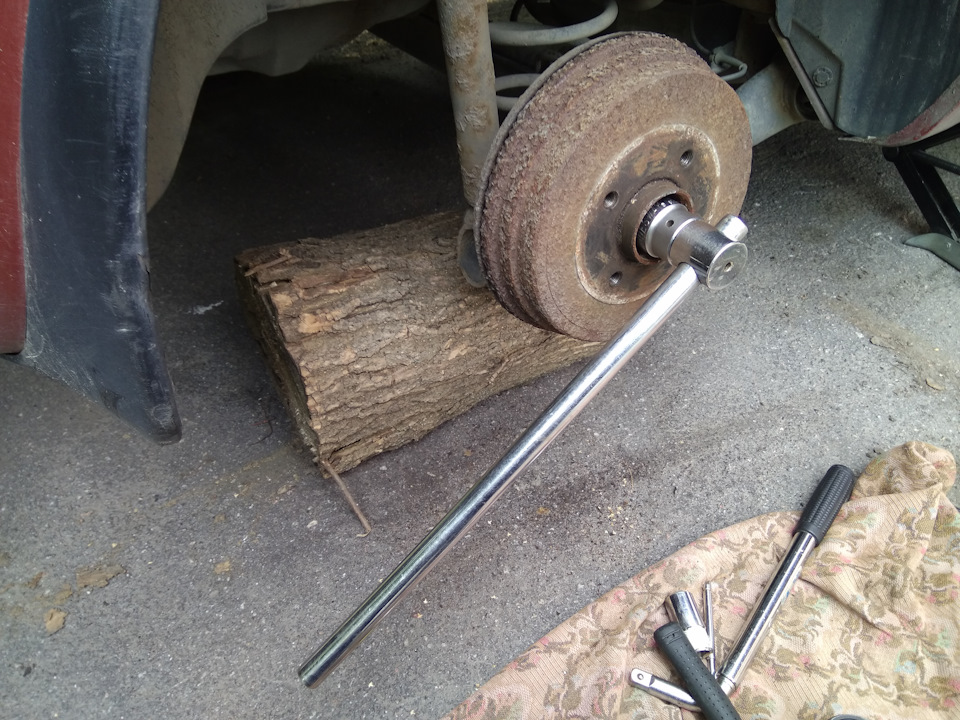

9. Головкой на 30 мм отверните гайку задней ступицы.

Замена задних тормозных колодок Nissan Note 2004 - 2012

 10. Снимите гайку задней ступицы.

Замена задних тормозных колодок Nissan Note 2004 - 2012

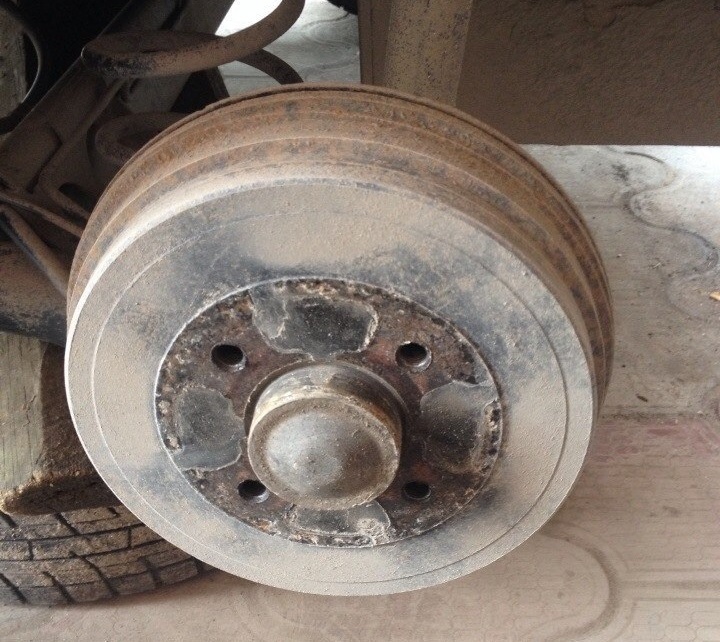

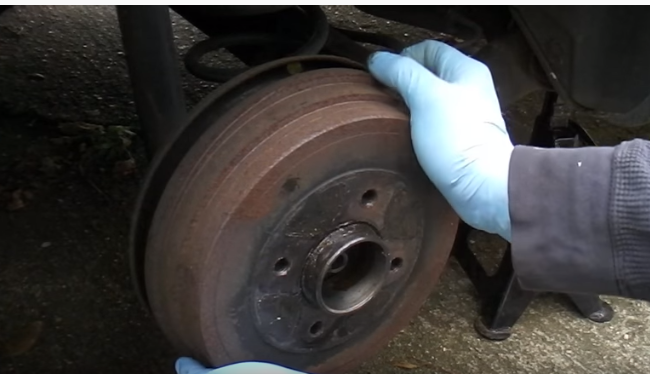

11. Возьмитесь обеими руками за барабан, и, расшатывая, потяните его на себя.

Замена задних тормозных колодок Nissan Note 2004 - 2012

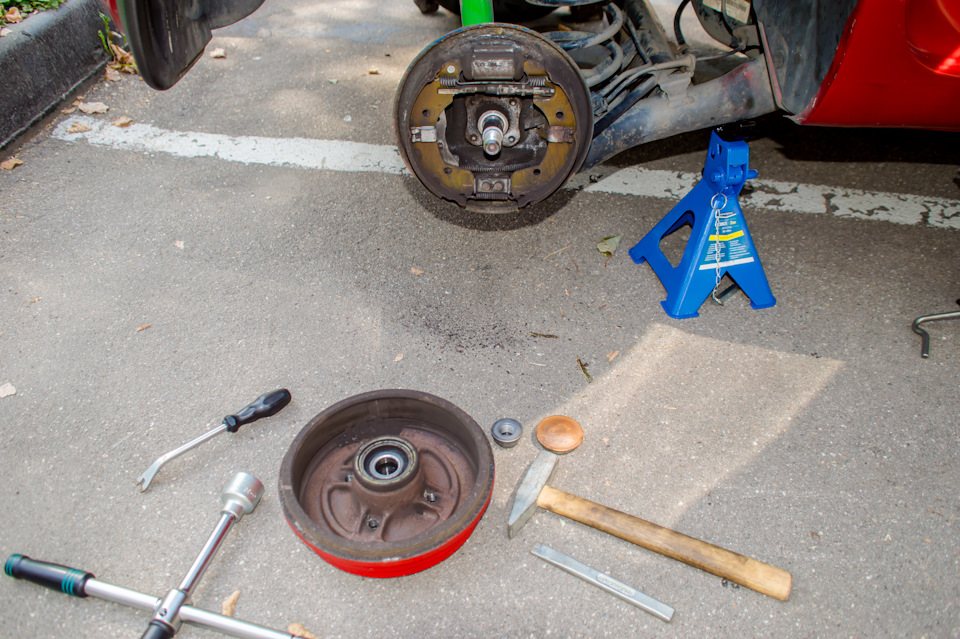

12. Снимите тормозной барабан Ниссан Ноут вместе с подшипником с цапфы ступицы.

Замена задних тормозных колодок Nissan Note 2004 - 2012

Примечание:

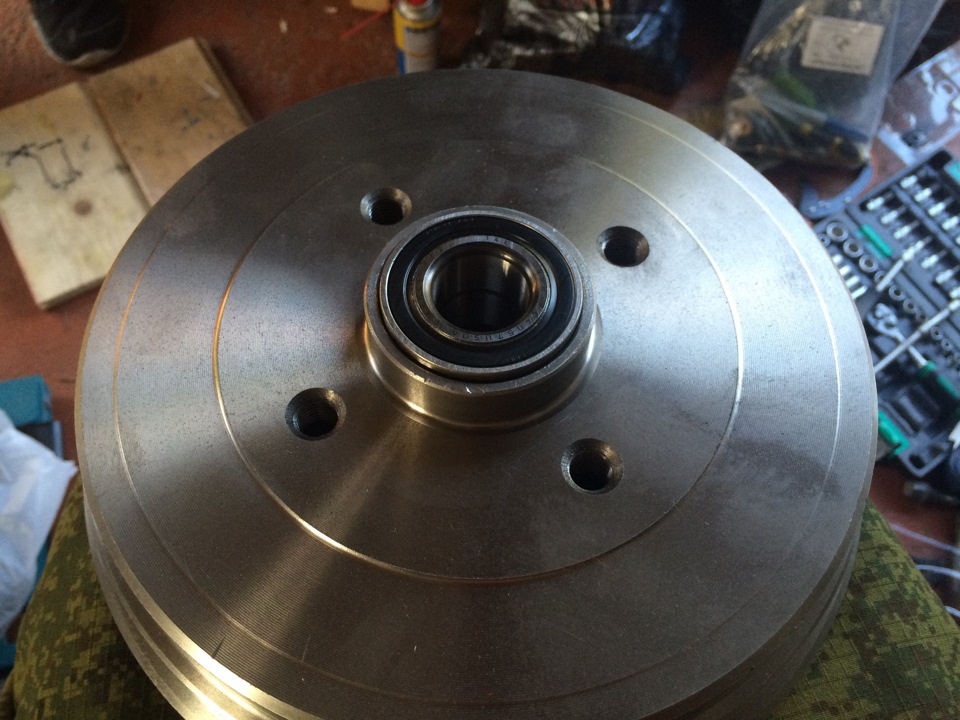

Тормозной барабан выполнен как одно целое с задней ступицей.

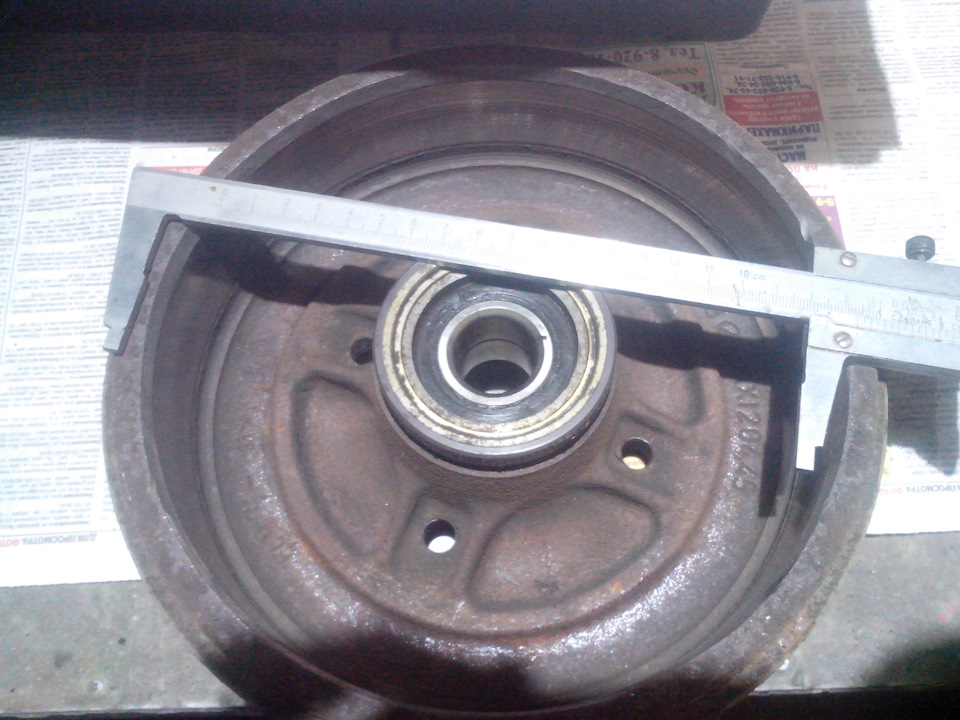

13. Измерьте штангенциркулем диаметр рабочей поверхности барабана.

Замена задних тормозных колодок Nissan Note 2004 - 2012

14. Если диаметр превышает максимально допустимый (204,45 мм), замените тормозной барабан Ниссан Ноут на новый.

Замена задних тормозных колодок Nissan Note 2004 - 2012

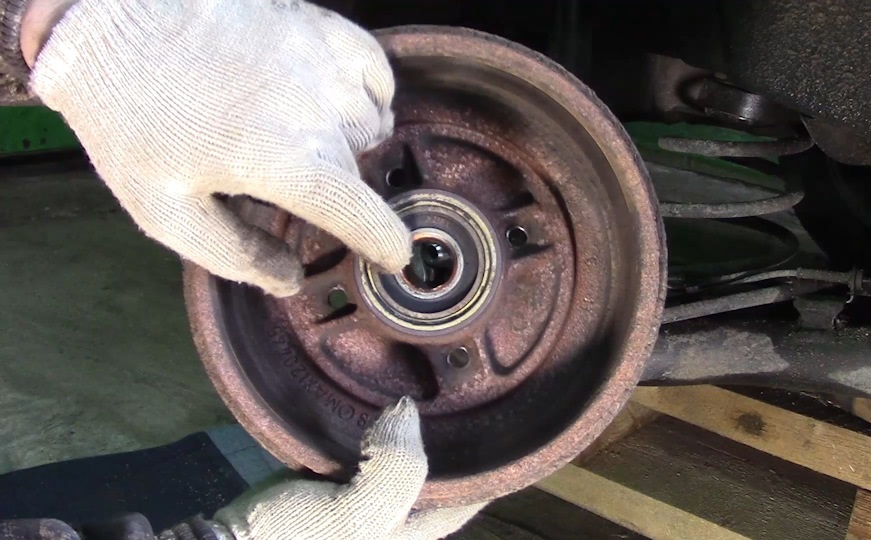

15. Проверьте легкость вращения и отсутствие люфтов подшипника ступицы. При необходимости замените подшипник.

Замена задних тормозных колодок Nissan Note 2004 - 2012

Примечание:

Не выпрессовывайте без крайней необходимости подшипник из тормозного барабана. Снятый подшипник не подлежит повторному использованию.

Замена задних тормозных колодок Ниссан Ноут

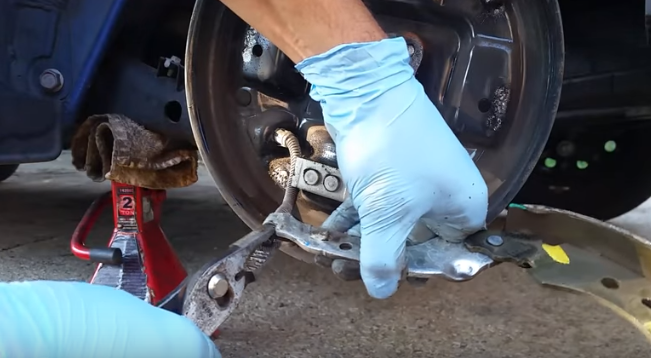

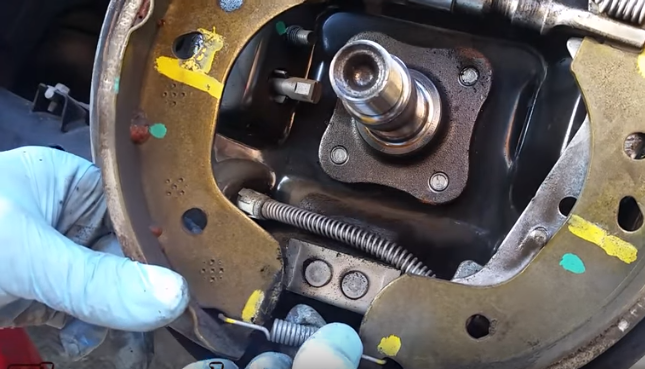

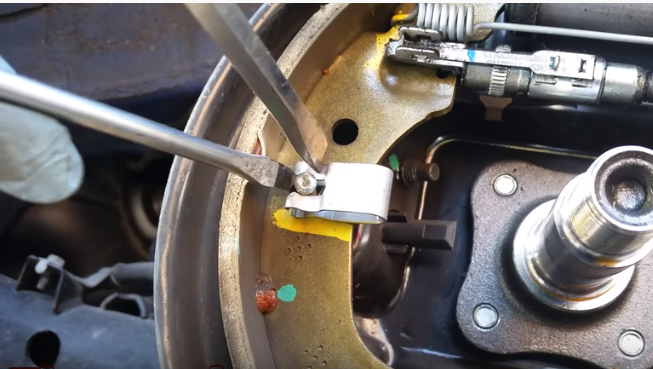

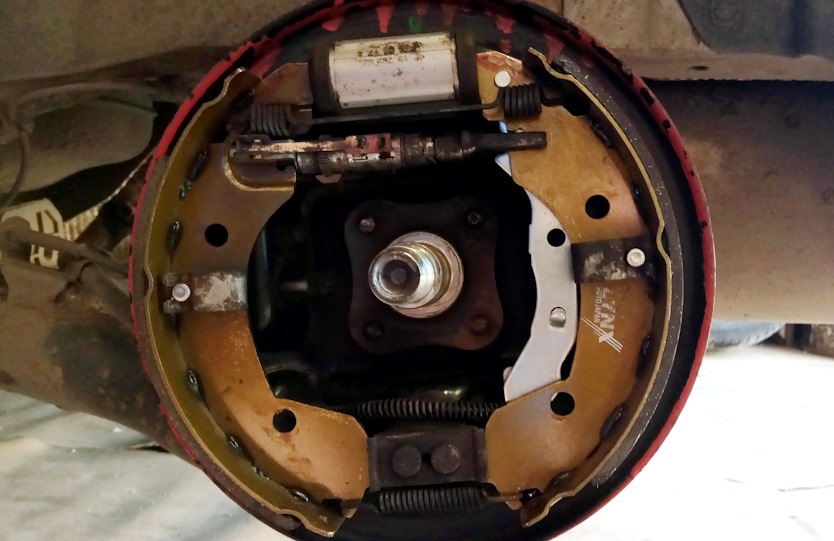

1. Захватите пассатижами или 2 отвертками прижимную пружину и поверните ее на себя.

Замена задних тормозных колодок Nissan Note 2004 - 2012

2. Снимите прижимную пружину и опорную стойку.

3. Аналогично снимите прижимную пружину и опорную стойку задней тормозной колодки.

Замена задних тормозных колодок Nissan Note 2004 - 2012

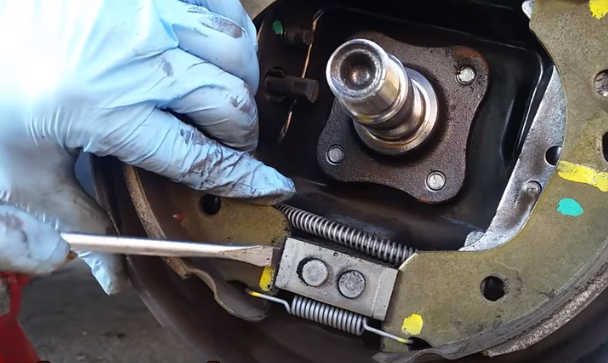

4. Преодолевая сопротивление нижней стяжной пружины, выведите нижний край передней тормозной колодки из-за ограничителя нижнего упора.

Замена задних тормозных колодок Nissan Note 2004 - 2012

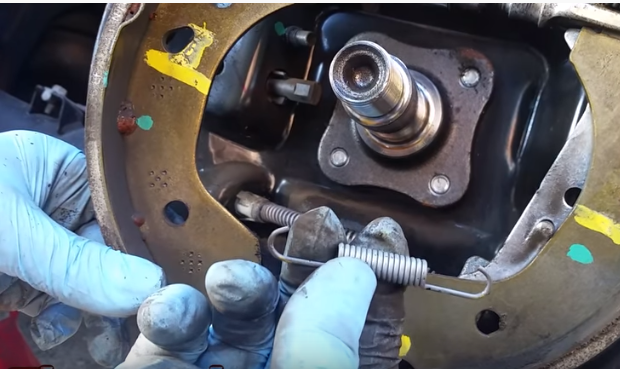

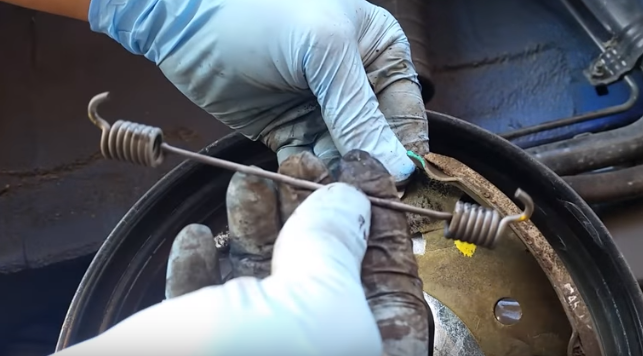

5. Выведите отогнутый конец нижней стяжной пружины из паза в передней тормозной колодке.

Замена задних тормозных колодок Nissan Note 2004 - 2012

6. Снимите пружину.

Замена задних тормозных колодок Nissan Note 2004 - 2012

7. Отведите заднюю тормозную колодку назад на столько, чтобы получить доступ к креплению заднего троса привода стояночного тормоза к разжимному рычагу.

Замена задних тормозных колодок Nissan Note 2004 - 2012

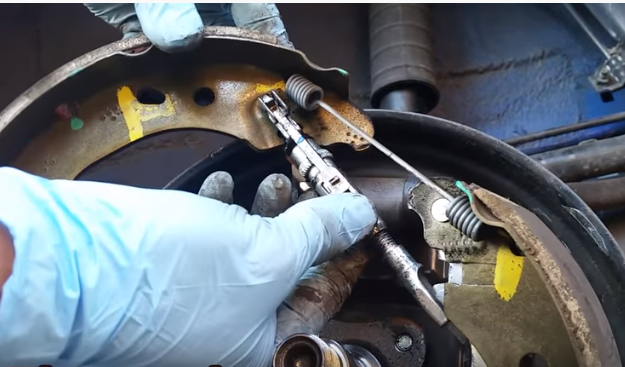

8. Снимите распорную планку с регулятором зазоров.

Замена задних тормозных колодок Nissan Note 2004 - 2012

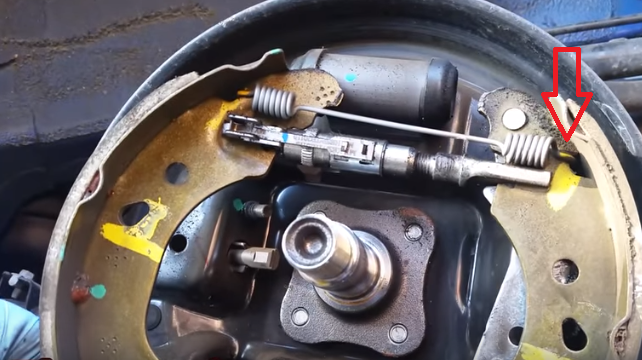

9. Выведите край задней тормозной колодки из паза в поршне рабочего цилиндра, тем самим ослабив натяжение верхней стяжной пружины.

10. Извлеките отогнутый конец верхней стяжной пружины из паза в задней тормозной колодке.

Замена задних тормозных колодок Nissan Note 2004 - 2012

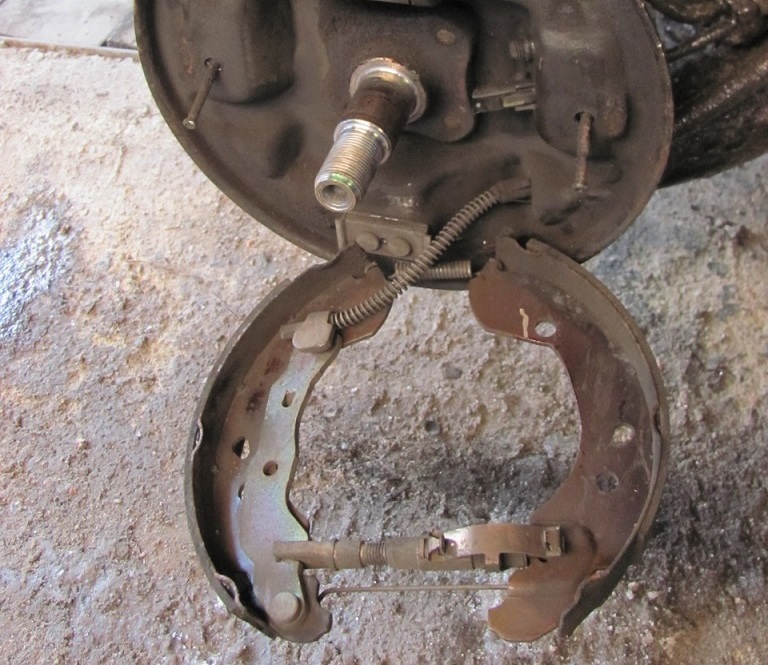

11. Снимите верхнюю стяжную пружину и обе тормозных колодки.

Замена задних тормозных колодок Nissan Note 2004 - 2012

12. Выведя наконечник троса из прорези рычага, отсоедините трос от рычага.

Замена задних тормозных колодок Nissan Note 2004 - 2012

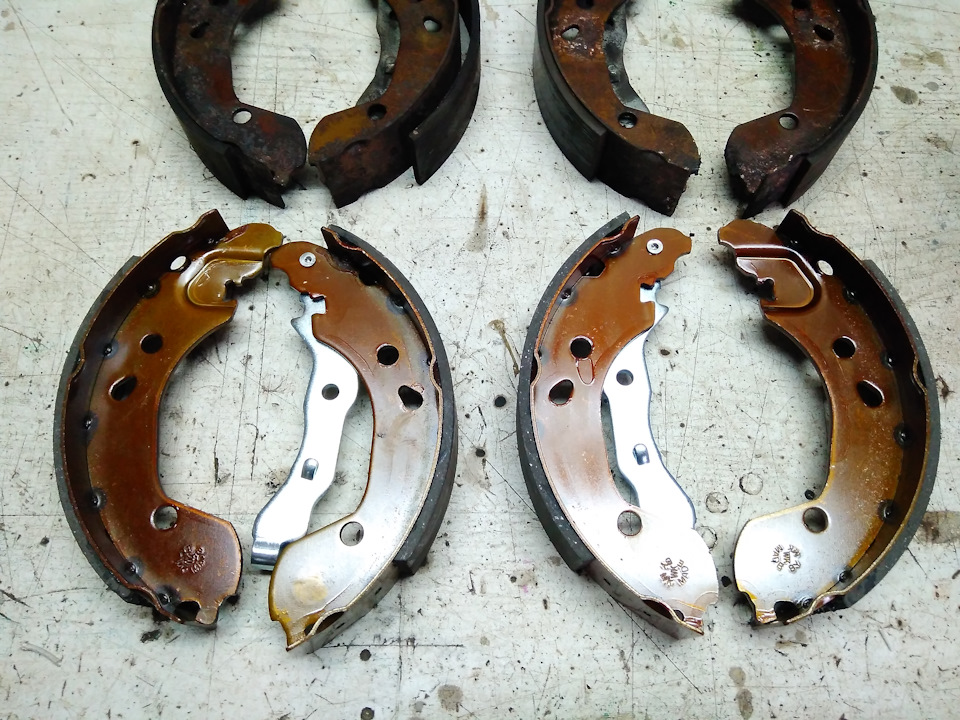

13. Замените задние тормозные колодки Ниссан Ноут на новые.

Замена задних тормозных колодок Nissan Note 2004 - 2012

14. Закрепите поршни рабочего цилиндра любым доступным способом (например, стяните резиновым жгутом или свяжите проволокой), иначе поршни могут быть вытолкнуты из цилиндра распорной пружиной и из гидросистемы вытечет тормозная жидкость.

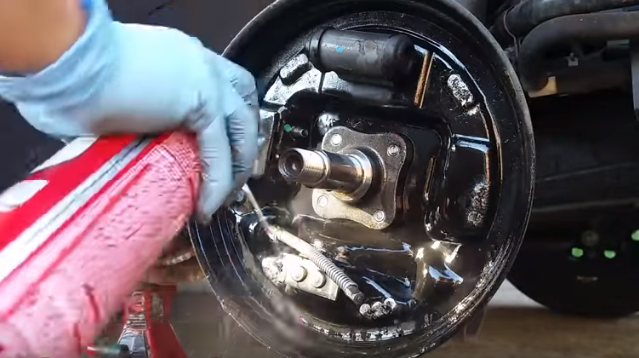

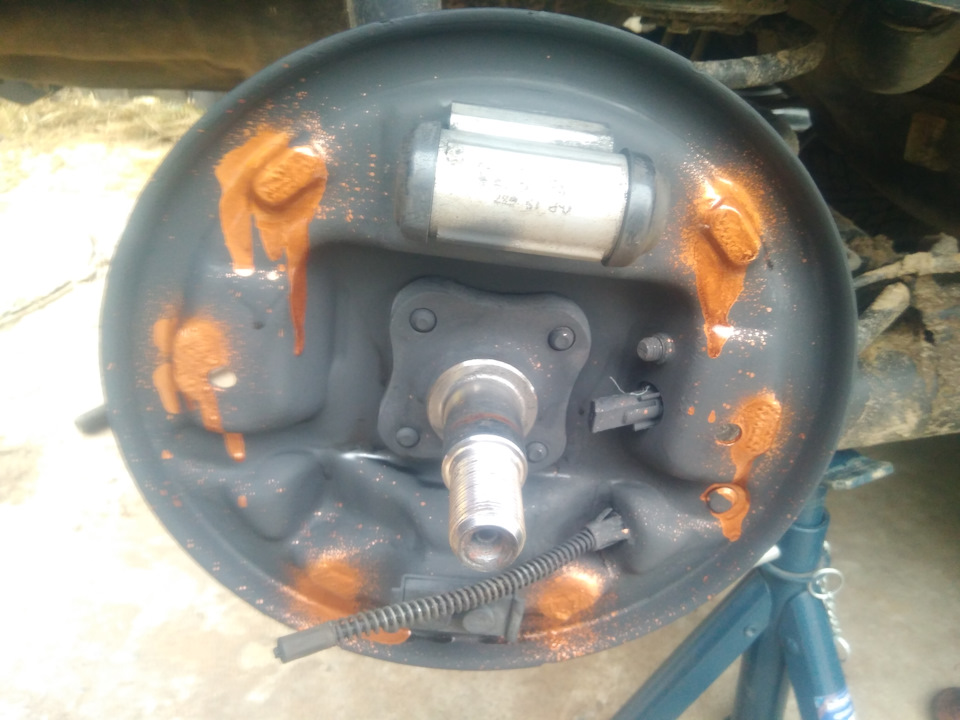

15. Очистите от загрязнений и осмотрите детали тормозного механизма. Деформированные или сильно корродированные детали замените. Сильно растянутые, потерявшие упругость и искривленные пружины замените.

Замена задних тормозных колодок Nissan Note 2004 - 2012

16. Нанесите на места трения передней и задней тормозных колодок тугоплавкую смазку для тормозных механизмов.

Замена задних тормозных колодок Nissan Note 2004 - 2012

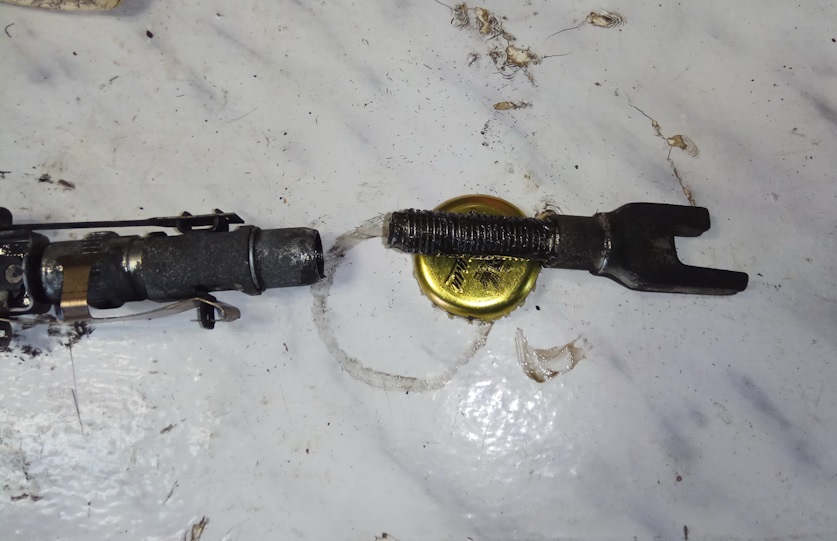

17. Смажьте резьбу наконечника распорной планки тугоплавкой смазкой и ввинтите его до конца в гайку, но не затягивайте ее.

Замена задних тормозных колодок Nissan Note 2004 - 2012

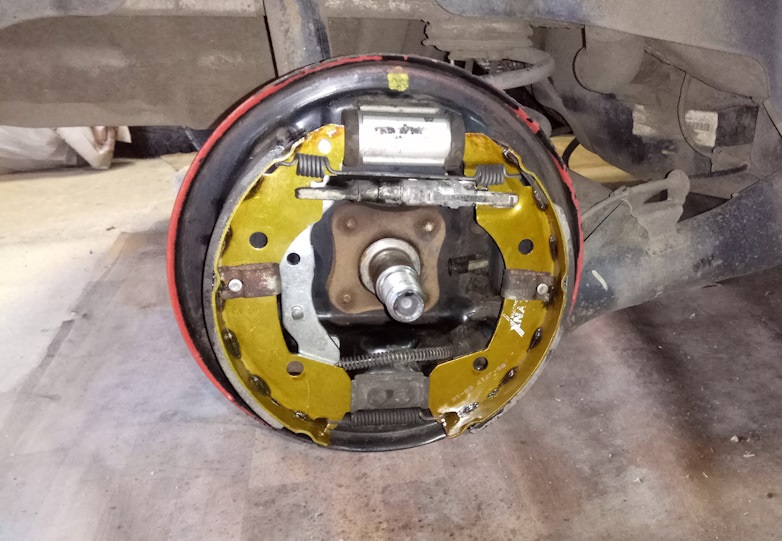

18. Освободите поршни рабочего цилиндра от фиксирующего приспособления. Сожмите раздвижными пассатижами поршни рабочего цилиндра и установите тормозные колодки в порядке, обратном снятию.

Замена задних тормозных колодок Nissan Note 2004 - 2012

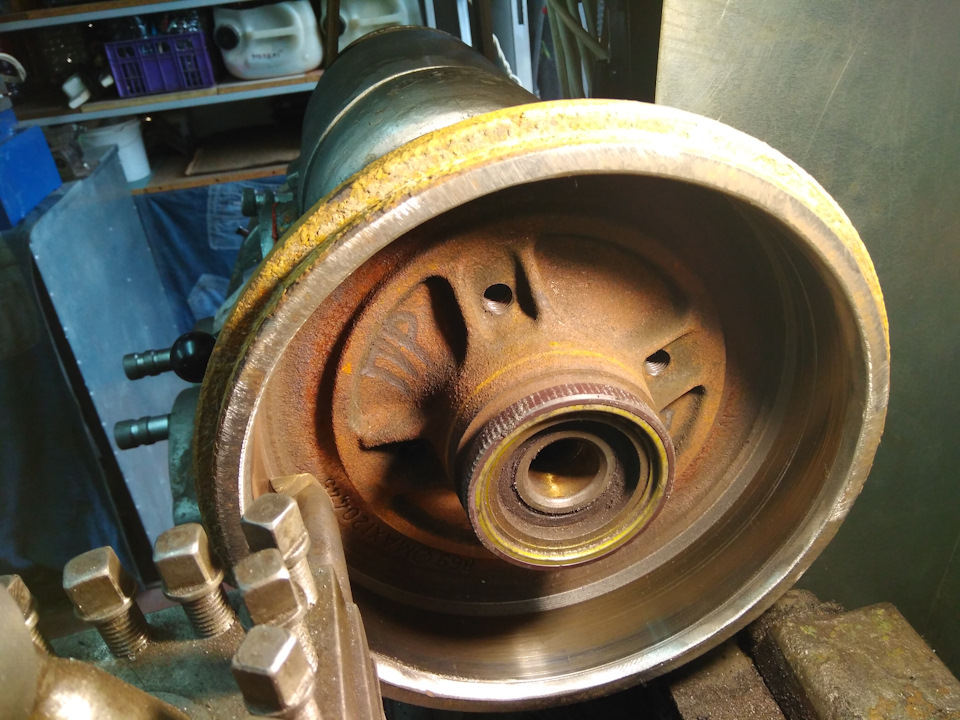

19. При установке снятого барабана, снимите напильником буртик на рабочей поверхности барабана, образовавшийся в результате износа.

Замена задних тормозных колодок Nissan Note 2004 - 2012

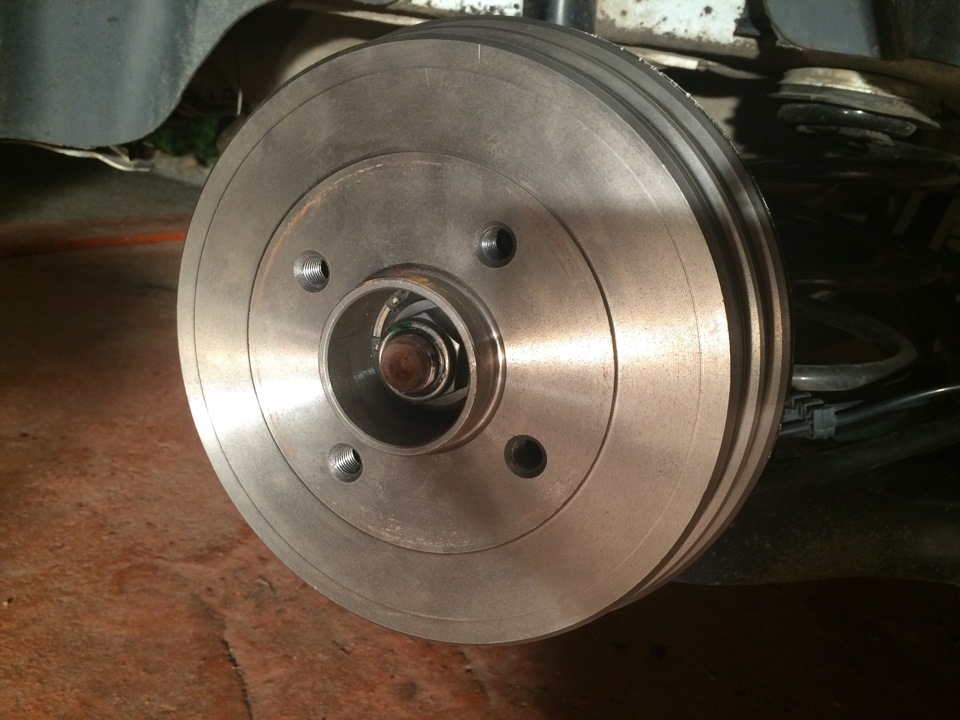

20. Установите задний тормозной барабан Ниссан Ноут в порядке, обратном снятию. Гайку ступицы окончательно затяните моментом 180 Мм (18,0 кгс•м).

Замена задних тормозных колодок Nissan Note 2004 - 2012

Примечание:

Не используйте снятую гайку ступицы повторно.

21. Нажмите 10-15 раз на педаль тормоза и отрегулируйте зазор между тормозными колодками и барабаном. При каждом нажатии должен быть слышен щелчок регулятора. Как только щелчки прекратятся, это означает, что зазор установлен.

22. Запрессуйте в ступицу защитный колпачок.

Замена задних тормозных колодок Nissan Note 2004 - 2012

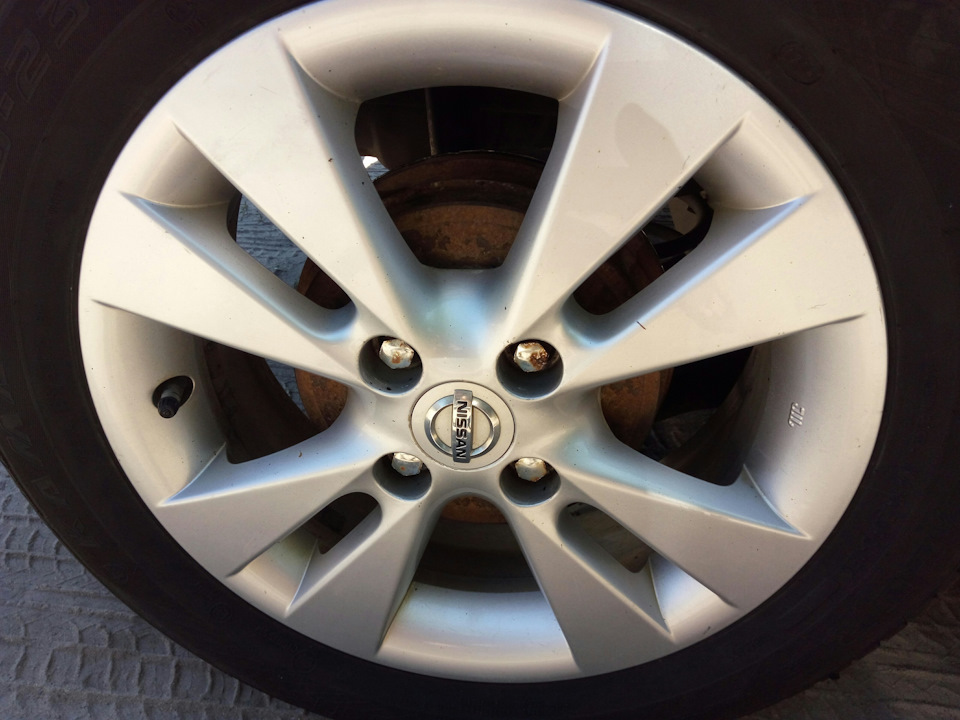

 23. Установите обратно заднее колесо и декоративный колпак.

Замена задних тормозных колодок Nissan Note 2004 - 2012

24. Аналогично замените задние тормозные колодки на Ниссан Ноут и на другом колесе.

Замена задних тормозных колодок Nissan Note 2004 - 2012

25. После установки тормозных колодок, отрегулируйте стояночную тормозную систему.

Источник: carpedia.club
