Замена замка и наружной ручки передней двери на Skoda Rapid

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструмент:

  • Отвертка плоская маленькая
  • Отвертка крестовая средняя
  • Assenmacher Specialty Tools T10389

Снятие крышки личинки замка

Примечание:

При снятии крышки личинки замка отвёртку не поворачивать и не поддевать ею крышку.

1. Оттянуть ручку.

2. Вставить тонкую отвёртку -3- с лёгким усилием -стрелка a- в отверстие на нижней стороне крышки личинки замка.

3. Слегка оттянуть крышку -1- отвёрткой за нижний край от двери -стрелка b-.

4. Снять крышку с личинки замка, сдвинув вверх.

Снятие крышки личинки замка Skoda Rapid

Снятие личинки замка

Примечание:

Показанные на рисунке заглушки и колпачки -4 и 6- могут иметь другую форму.

1. Снять крышки -4 и 6-.

2. Вывернуть винт -5-.

3. Вывернуть винт -7- до упора так, чтобы он освободил личинку замка.

4. Оттянуть ручку -2- от двери -8-.

5. Извлечь корпус личинки замка -1- под прямым углом -стрелка b- к двери из корпуса ручки -3-.

Снятие личинки замка Skoda Rapid

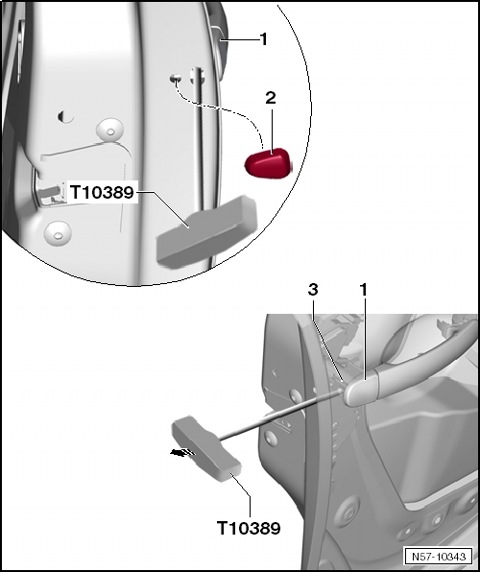

Снятие крышки (без личинки замка)

1. Удалить заглушку -2- заднего отверстия.

2. Вставить приспособление T10389 примерно на 55 мм в дверь и зацепить за защёлку -3- корпуса ручки.

3. Оттянуть приспособление назад T10389 -стрелка- настолько, чтобы защёлка отперлась.

Снятие крышки без личинки замка Skoda Rapid

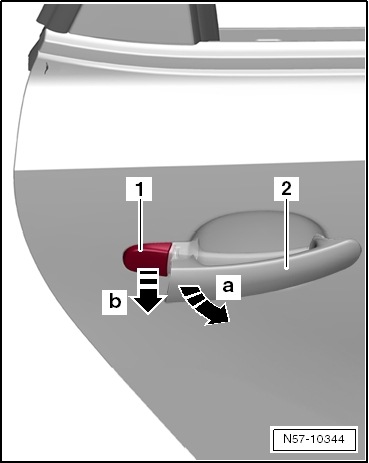

4. Оттянуть ручку -2- по -стрелке a- от двери.

5. Вынуть крышку -1- из корпуса ручки -стрелка b-.

Корпус ручки Skoda Rapid

Снятие ручки двери

1. Немного оттянуть ручку -1- назад -стрелка a- из гнезда в корпусе ручки.

2. Отвести ручку по -стрелке b-.

3. Держа ручку под прямым углом к двери -стрелка a-, извлечь её из корпуса -2-.

4. Установка производится в обратной последовательности.

Снятие ручки двери Skoda Rapid

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта

Источник: Руководство по ремонту и эксплуатации Skoda Rapid издательства «Монолит».
