Боковые пневмоподушки безопасности и шторковые пневмоподушки безопасности SRS на Toyota Camry 2001 - 2006

Примечания:

Боковые пневмоподушки безопасности SRS (Supplemental Restraint System-вспомогательная система безопасности) и шторковые пневмоподушки безопасности предназначены для обеспечения дополнительной защиты водителя, переднего пассажира и пассажиров, сидящих сзади на боковых сиденьях, в дополнение к основной защите, обеспечиваемой ремнями безопасности.

В ответ на сильный боковой удар, боковые пневмоподушки безопасности и шторковые пневмоподушки безопасности SRS срабатывают путем надувания вместе с ремнями безопасности для уменьшения травмы. Боковые пневмоподушки безопасности SRS помогают, главным образом, уменьшить травмы грудной клетки водителя или переднего пассажира, а шторковые пневмоподушки безопасности SRS, главным образом, помогают уменьшить травмы головы водителя, переднего пассажира или пассажиров, сидящих сзади на боковых сиденьях. Боковая пневмоподушка безопасности и шторковая пневмоподушка безопасности SRS на стороне пассажира приводятся в действие, даже если на переднем сиденье или на заднем сиденье нет пассажира.

Шторковые пневмоподушки безопасности могут быть приведены в действие, даже если боковые пневмоподушки безопасности не сработают.

Система боковых пневмоподушек безопасности и шторковых пневмоподушек безопасности SRS может не сработать, если автомобиль подвергнется боковому столкновению под определенным углом или столкновению в том месте кузова автомобиля, где ударное воздействие не влияет на салон, как показано на рисунке.

Боковые пневмоподушки безопасности и шторковые пневмоподушки безопасности SRS спроектированы для надувания при сильном боковом ударе, которому подвергнется зона салона.

В целях безопасности всех пассажиров, они всегда должны быть надлежащим образом пристегнуты ремнями безопасности.

Компоненты боковых пневмоподушек безопасности и шторковых пневмоподушек безопасности SRS

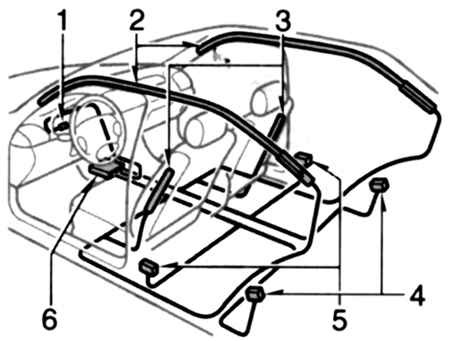

Система боковых пневмоподушек безопасности и шторковых пневмоподушек безопасности SRS состоит из следующих основных компонентов, расположение которых показано на рисунке:

1 - Контрольная лампа системы SRS;

2 - Модули шторковых пневмоподушек безопасности (пневмоподушка безопасности и нагнетательное устройство);

3 - Модули боковых пневмоподушек безопасности (пневмоподушка безопасности и нагнетательное устройство);

4 - Датчики шторковых пневмоподушек безопасности;

5 - Датчики боковых и шторковых пневмоподушек безопасности;

6 - Узел датчиков пневмоподушек безопасности.

Внимание:

Система боковых пневмоподушек безопасности и шторковых пневмоподушек безопасности SRS предназначена только в качестве дополнительной защиты водителя, переднего пассажира и пассажиров, сидящих сзади на боковых сиденьях, в дополнение к основной защите, обеспечиваемой ремнями безопасности. Для обеспечения максимальной защиты во время аварии, водитель и все пассажиры в автомобиле, должны быть пристегнуты ремнями безопасности. Надлежащее использование ремней безопасности уменьшает вероятность гибели или серьезных травм, а также вероятность выброса человека из автомобиля.
