Установка распределительных валов выпускных клапанов двигателя модели 1MZ-FE Toyota Camry 2001 - 2006

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Насадка на вороток 10 мм
  • Динамометрический ключ

Детали и расходники:

  • Моторное масло
  • Сальник распредвала
  • Консистентная смазка
  • Герметик
  • Ветошь

Примечание:

Снятие распределительных валов описано здесь.

1. Установите распределительный вал выпускных клапанов задней головки блока.

2. Нанесите слой моторного масла на торцевые упорные поверхности распределительного вала.

Масло мотороное для автомобиля Toyota Camry

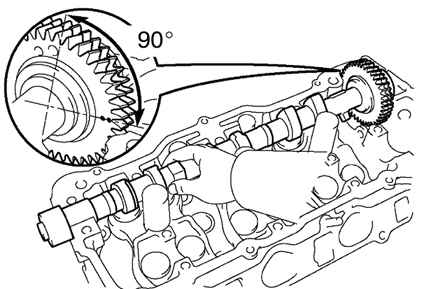

3. Установите распределительный вал впускных клапанов на 90° от положения, когда совмещаются установочные метки на головке блока цилиндров.

Установка распределительного вала впускных клапанов Toyota Camry

Примечание:

При установке распределительных валов учитывайте, что величина осевого зазора очень мала, поэтому валы должны укладываться в постели подшипников строго горизонтально, без перекосов, во избежание заедания и/или повреждения валов.

4. Нанесите консистентную смазку на новый сальник.

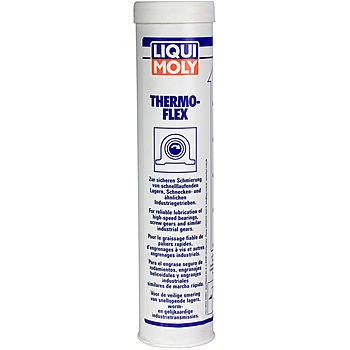

Смазка консистентная

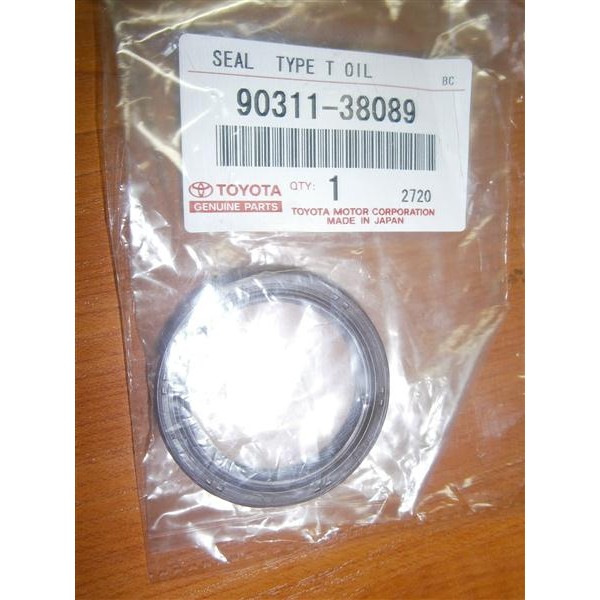

Сальник распредвала Toyota Camry

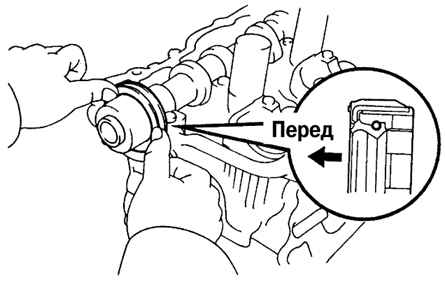

5. Установите сальник на распределительный вал.

Установка сальника на распределительный вал Toyota Camry

Установка сальника на распределительный вал

6. Удалите старый уплотнительный материал с крышки подшипника.

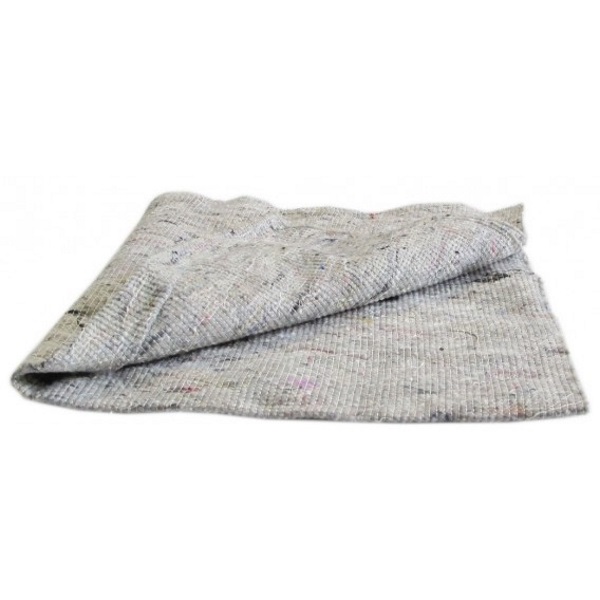

Ветошь

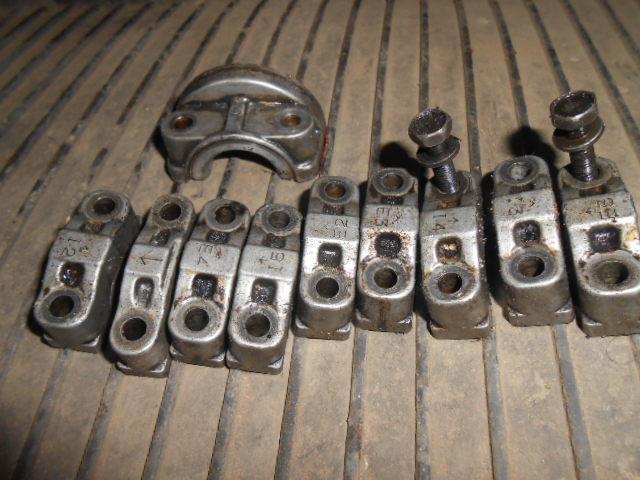

Крышка подшипников Toyota Camry

7. Нанесите герметик на крышку подшипника №1.

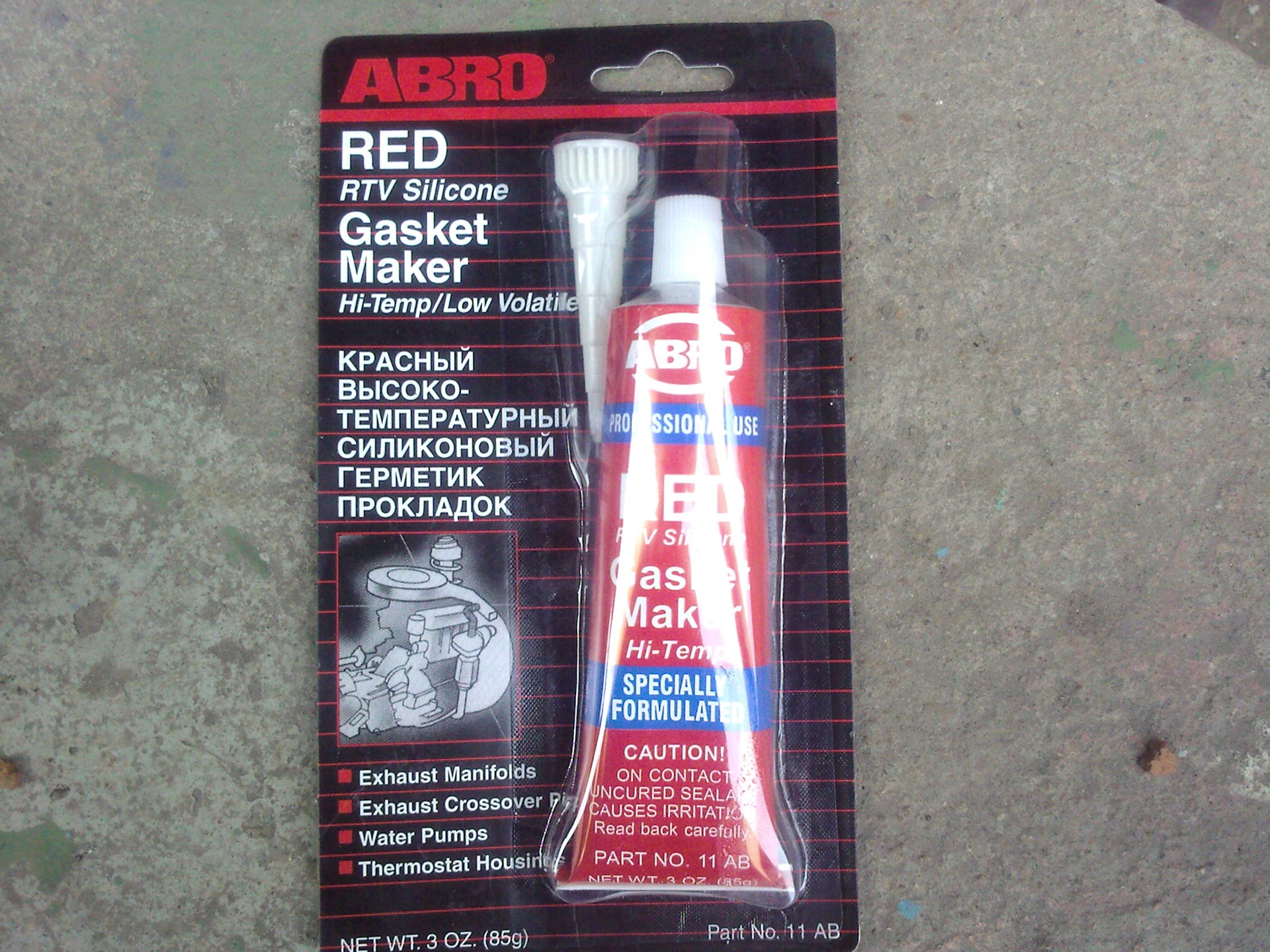

Герметик

Места нанесения герметика на крышку подшипника Toyota Camry

Места нанесения герметика:

1 – герметик.

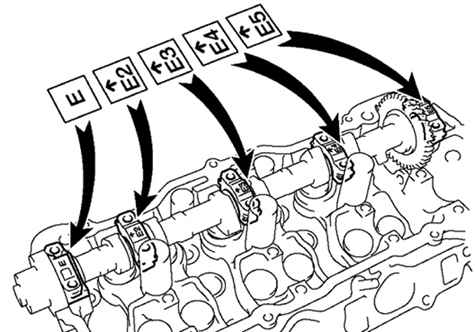

8. Установите крышки подшипников в соответствии с маркировкой на их корпусах.

Маркировка крышек подшипников Toyota Camry

Маркировка крышек подшипников

9. Нанесите тонкий слой моторного масла на резьбу и под головки болтов крепления крышек подшипников.

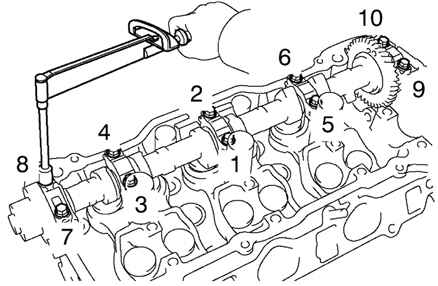

10. Установите и равномерно затяните десять болтов крепления крышек подшипников в несколько проходов моментом затяжки 16 Н·м в последовательности, показанной на рисунке.

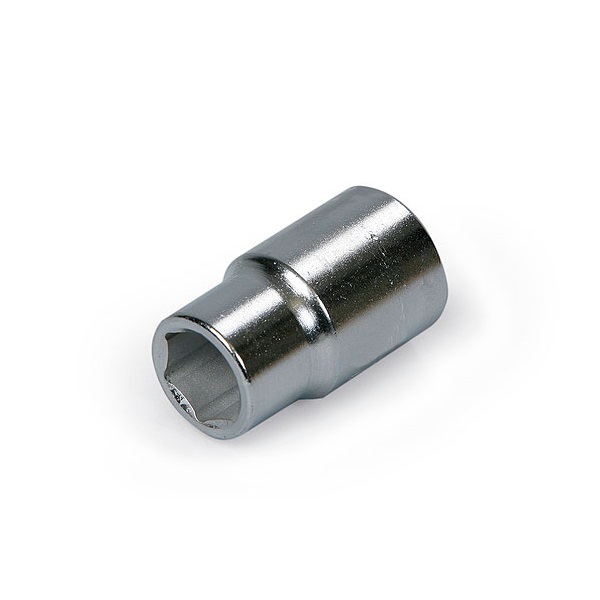

Насадка на вороток

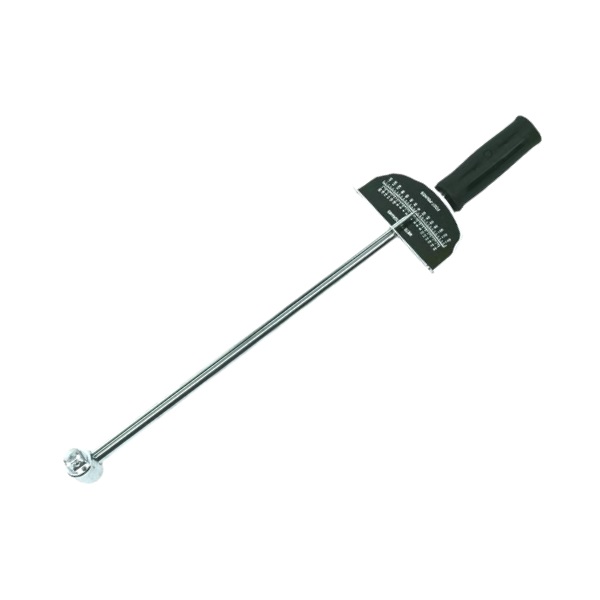

Динамометрический ключ

Порядок затягивания болтов крепления крышек подшипников Toyota Camry

Порядок затягивания болтов крепления крышек подшипников

В статье не хватает:

  • Качественных фото ремонта
