Осмотр и проверка муфты гидротрансформатора Toyota Camry 2001 - 2006

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Специальный инструмент 09350-32014

Детали и расходники:

  • Муфта гидротрансформатора
  • Гидротрансформатор
  • Масло для автоматических трансмиссий
  • Емкость для слития рабочей жидкости
  • Ветошь

1. Осмотрите одностороннюю муфту.

Муфта гидротрансформатора Toyota Camry

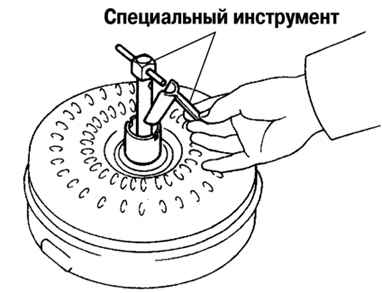

2. Установите специальное приспособление 09350-32014 так, чтобы оно попало в паз втулки гидротрансформатора и наружное кольцо односторонней муфты.

Установка специального приспособления в гидротрансформатор Toyota Camry

Установка специального приспособления

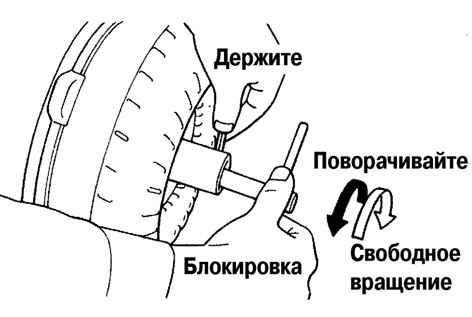

3. Установив муфту гидротрансформатора на бок, убедитесь в том, что односторонняя муфта блокируется при вращении против часовой стрелки и плавно вращается по часовой стрелке.

Вращение муфты гидротрансформатора Toyota Camry

Вращение муфты гидротрансформатора

4. В случае необходимости очистите гидротрансформатор и повторно проверьте одностороннюю муфту.

Примечание:

Замените гидротрансформатор при отрицательном результате проверки односторонней муфты.

5. Определите состояние узла муфты гидротрансформатора.

Примечание:

Если в результате проверки муфты гидротрансформатора следующий пункт не выполняется, замените муфту гидротрансформатора.

Признаки неисправности:

 Муфта гидротрансформатора издает металлический звук при стояночном тесте, или когда рычаг переключения передач находится в нейтральном положении.

– Односторонняя муфта свободно вращается или блокируется в обоих направлениях.

 Количество взвеси в рабочей жидкости превышает типовой предел.

Примечание:

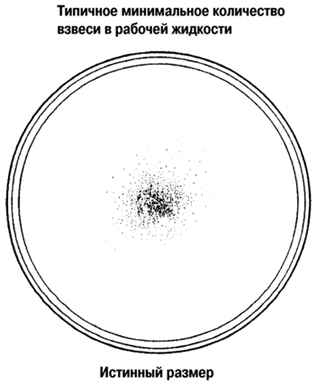

На рисунке показано количество взвеси приблизительно в 0,25 л рабочей жидкости, которая слита из снятой муфты гидротрансформатора.

Количество взвеси в рабочей жидкости Toyota Camry

Количество взвеси в рабочей жидкости

6. Замените рабочую жидкость в муфте гидротрансформатора.

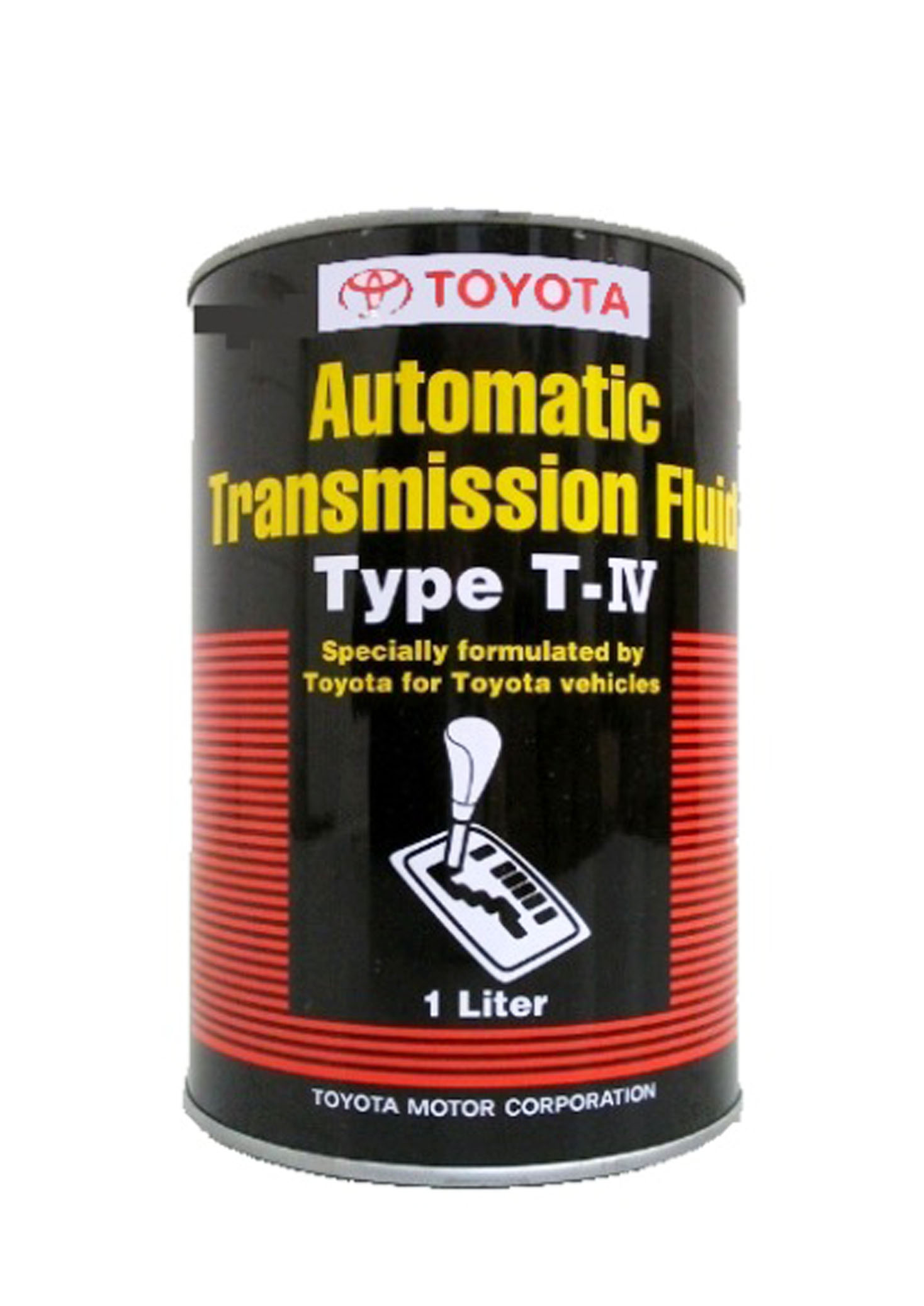

Масло для автоматических трансмиссий Toyota Camry

Примечание:

Если рабочая жидкость изменила цвет и/или имеет неприятный запах, хорошо размешайте жидкость в муфте гидротрансформатора и слейте ее, удерживая трансформатор лицевой частью вверх.
