Инструменты:
- Гаечный ключ торцевой Г-образный 10 мм
- Отвертка крестовая средняя
Детали и расходники:
- Очиститель карбюратора
- Ветошь
Примечание:
В этой статье описана чистка дроссельной заслонки Хендай Солярис.
Чистка дроссельной заслонки Hyundai Solaris
1. Ключом «на 10» ослабьте затяжку гайки и снимите клемму провода с «минусового» вывода аккумуляторной батареи.

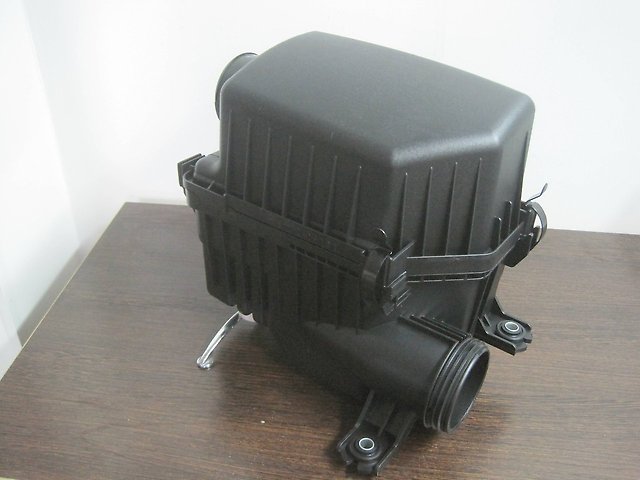

2. Снимите корпус воздушного фильтра, как описано в этой статье.

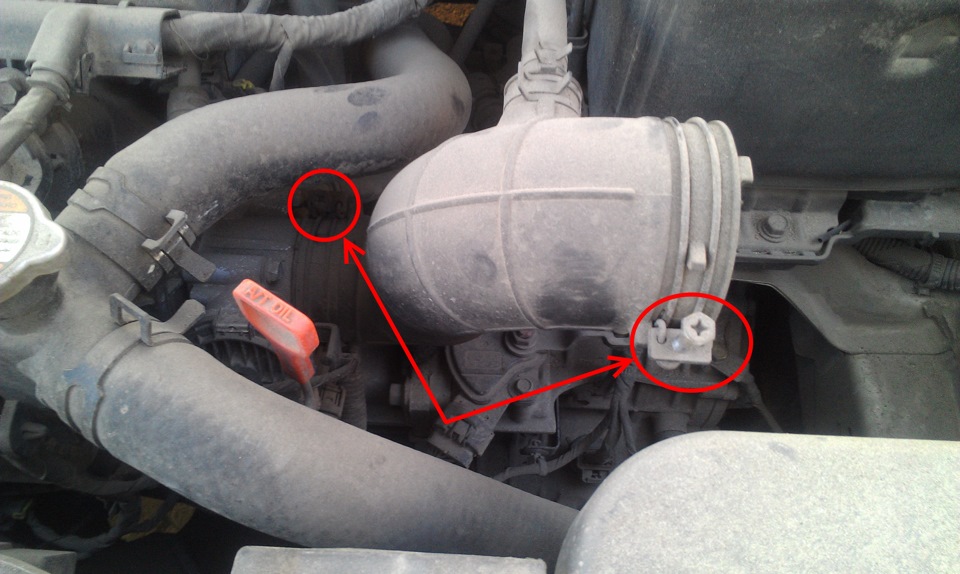

3. Ослабьте затяжку крепления шланга подвода воздуха к дроссельному узлу.

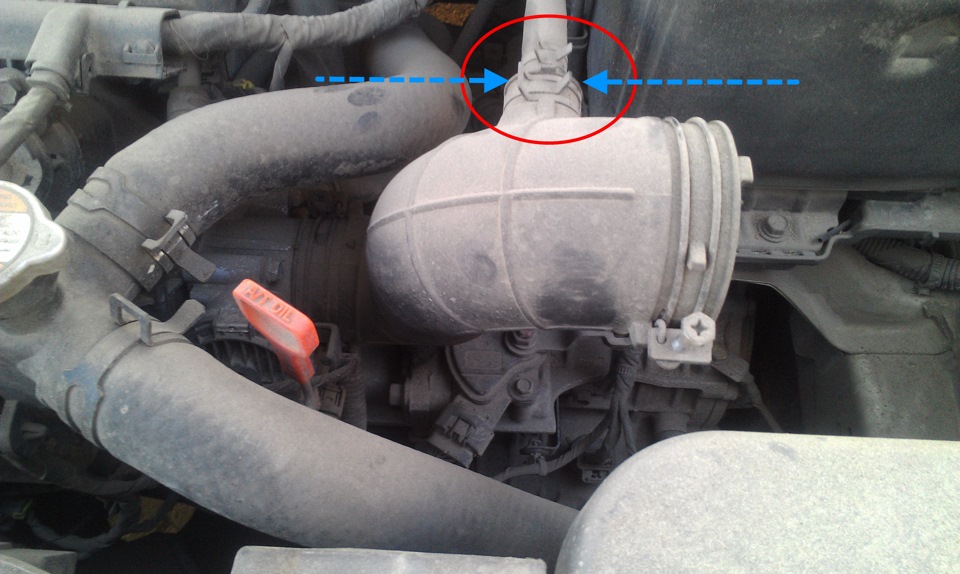

Примечание:
Стрелками показаны крепления к дроссельному узлу и к воздушному фильтру.

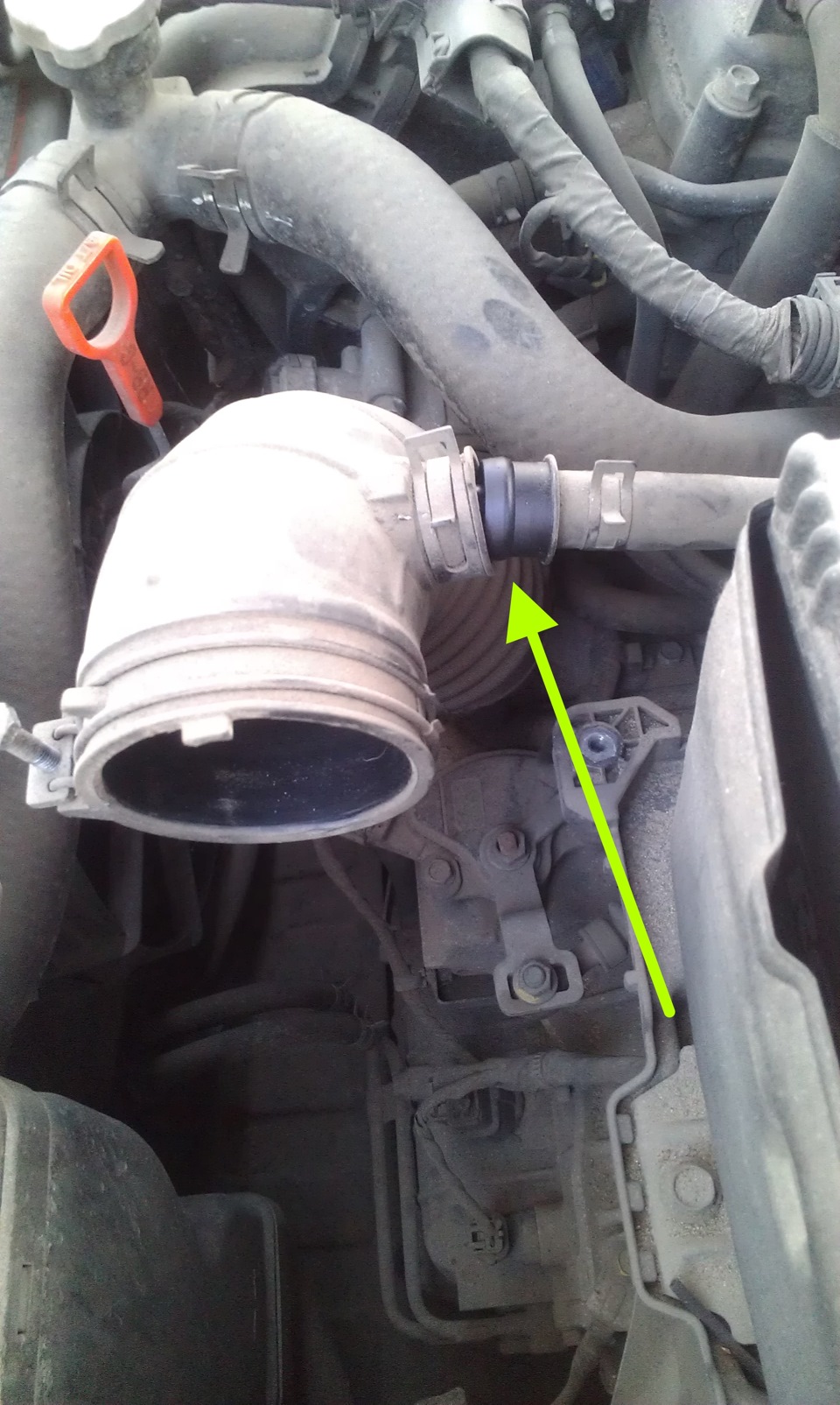

4. Сожмите плоскогубцами хомут крепления шланга и отстегните выходящий шланг со шланга подвода воздуха.

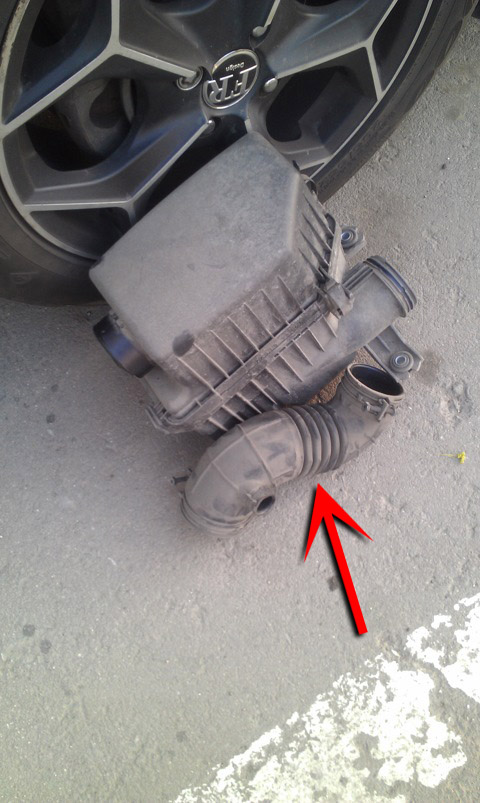

5. Снимите шланг подвода воздуха к дроссельному узлу и к корпусу воздушного фильтра.

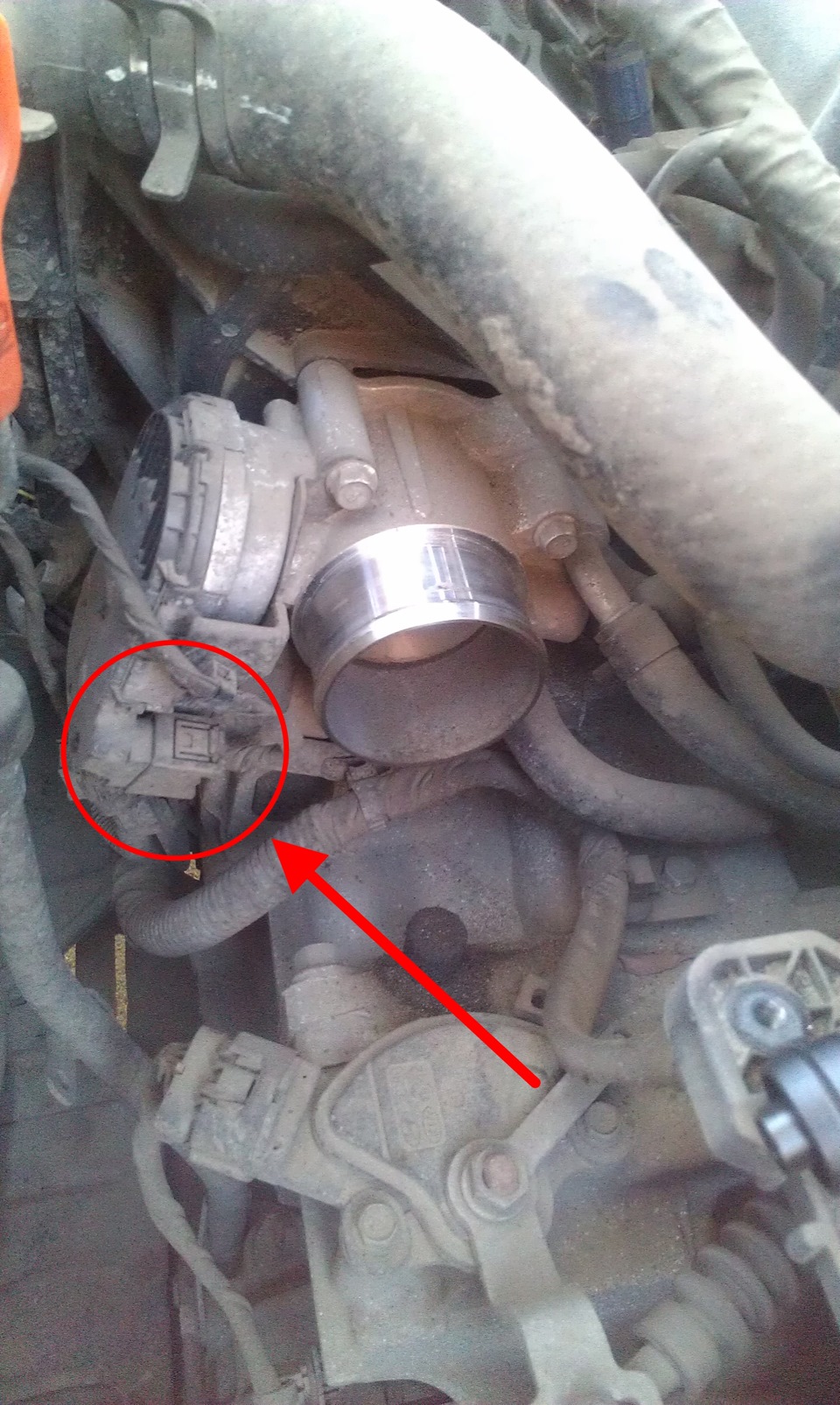

6. Сожмите фиксаторы колодки жгута проводов системы управления двигателем и извлеките колодку из блока управления дроссельной заслонкой.

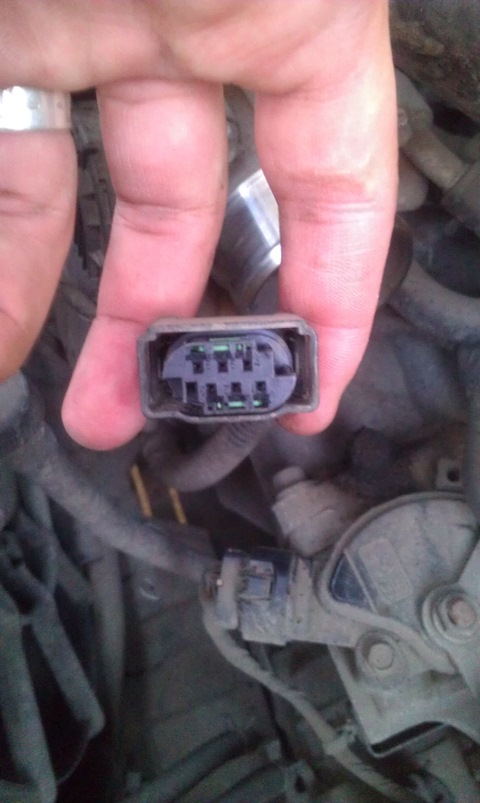

Разъем дроссельной заслонки Хендай Солярис.
Фиксатор колодки системы управления двигателем.

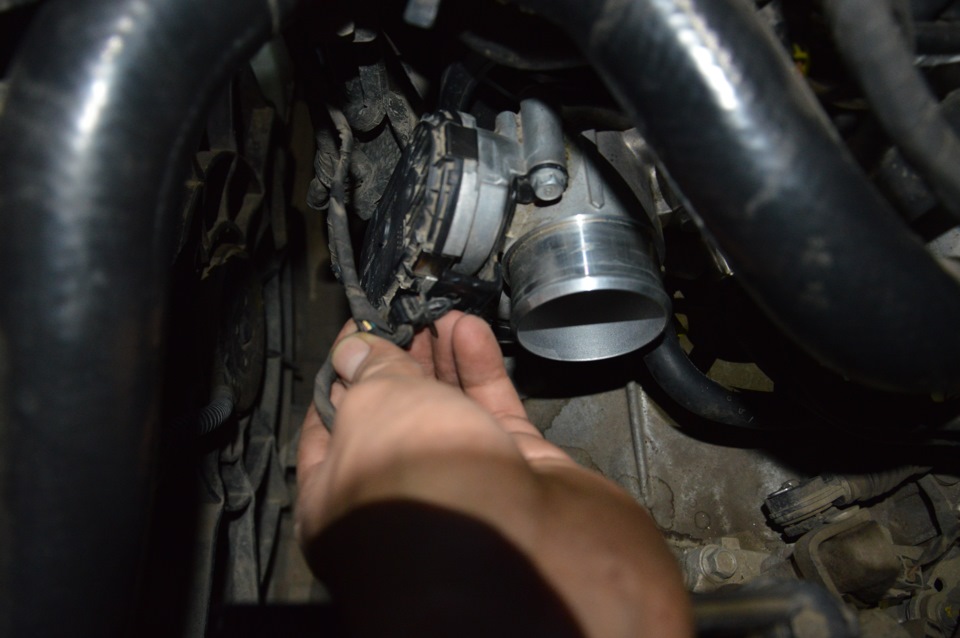

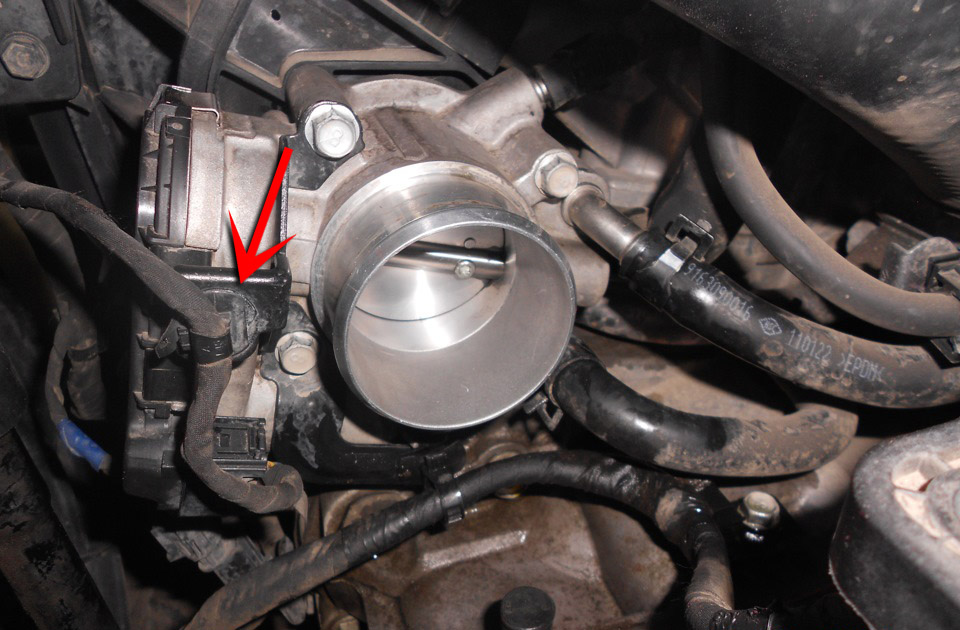

7. Подденьте и извлеките держатель жгута проводов электронной педали газа из кронштейна на дроссельном узле.

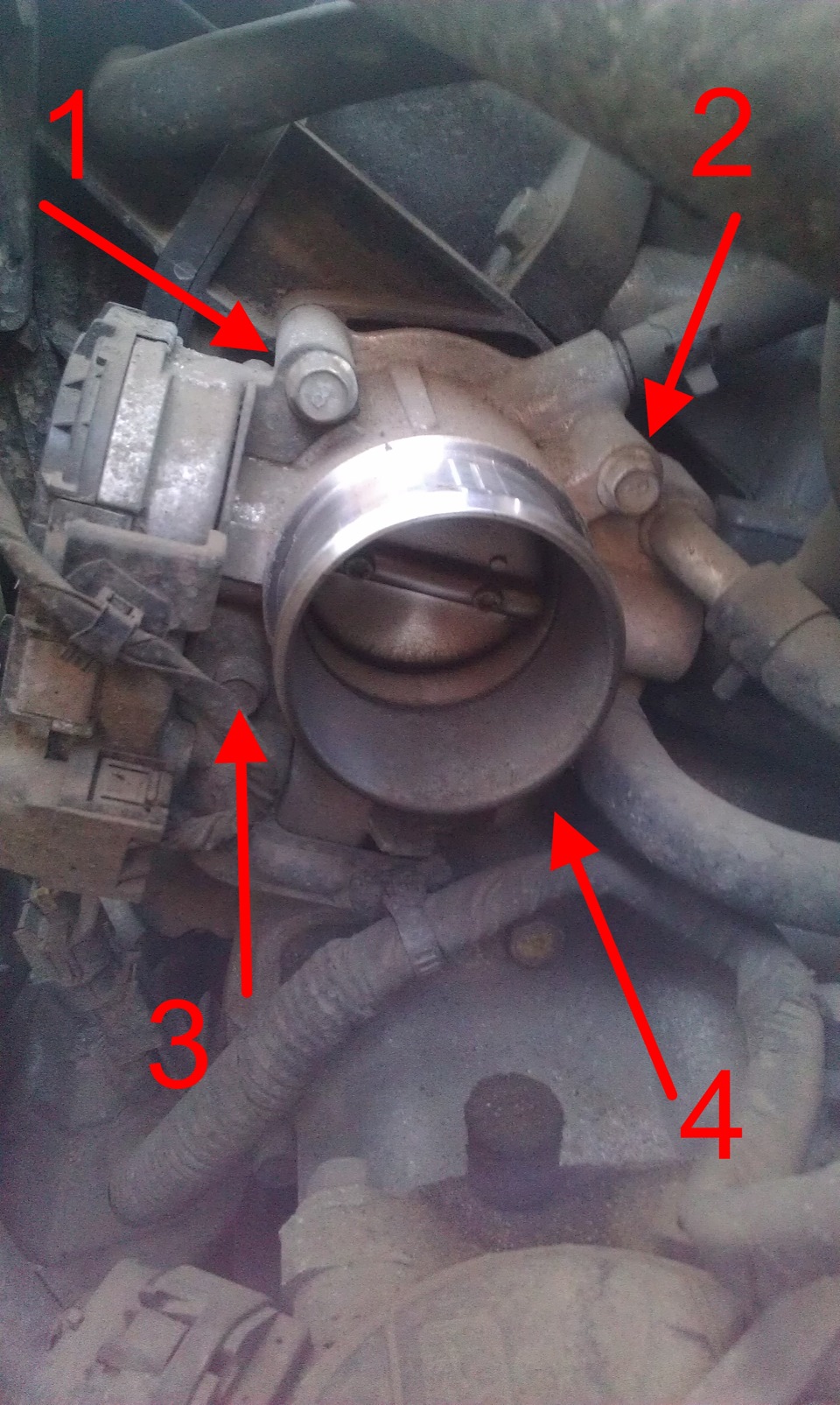

8. Открутите четыре болта крепления дроссельного узла не отсоединяя шланги.
9. Возьмите любой очиститель карбюратора.

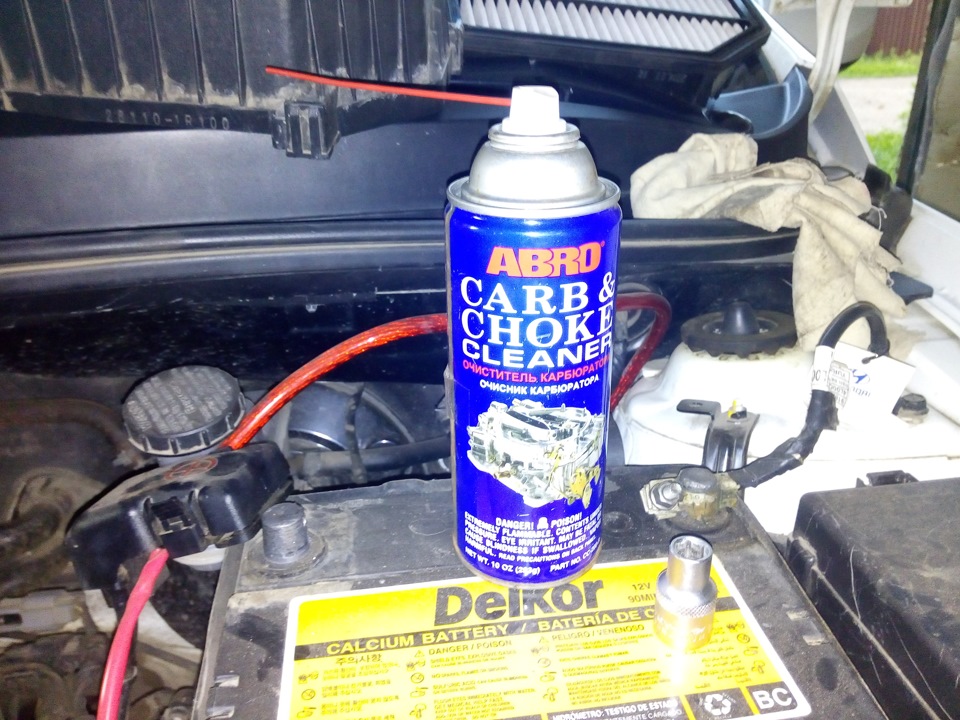

Очиститель карбюратора ABRO.

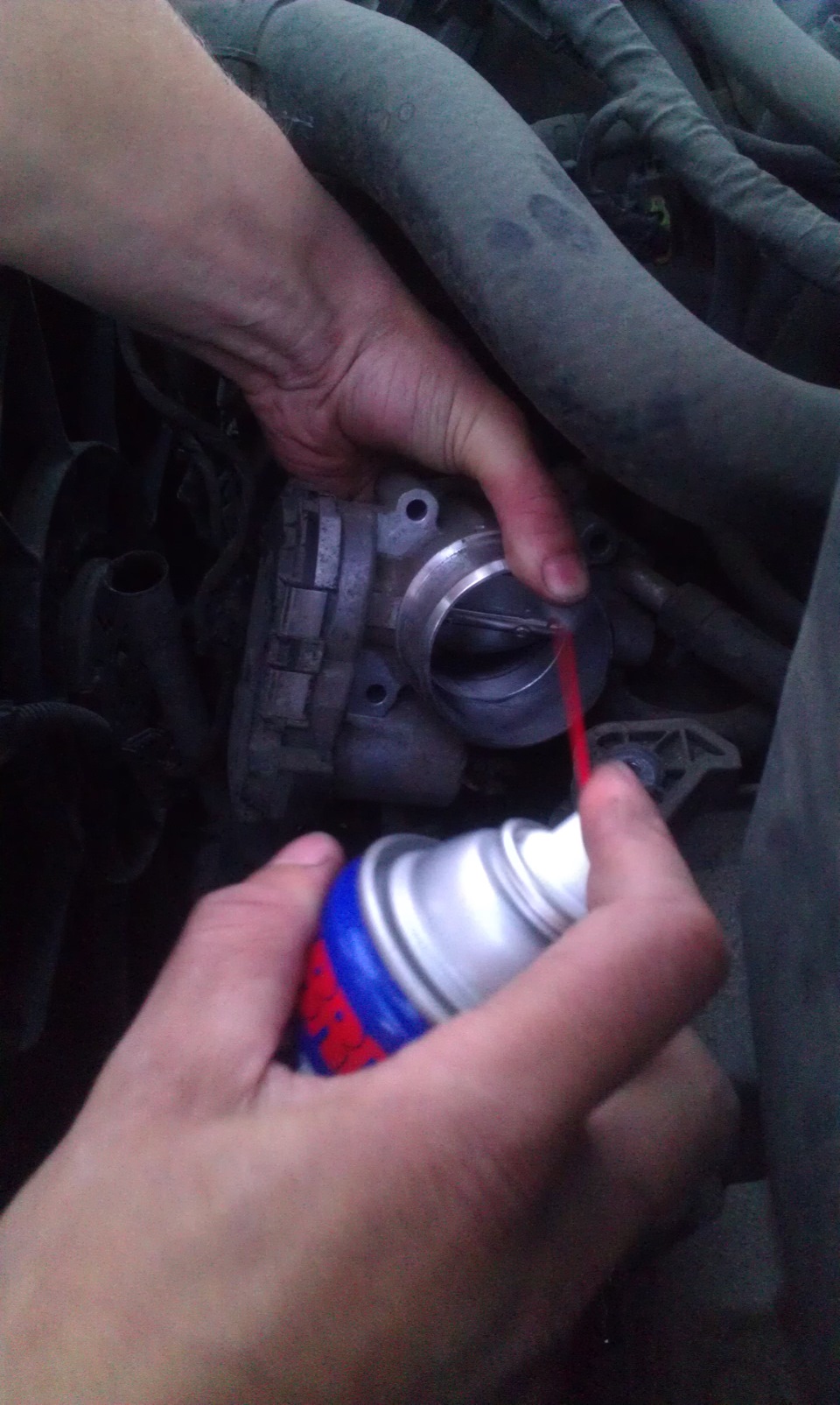

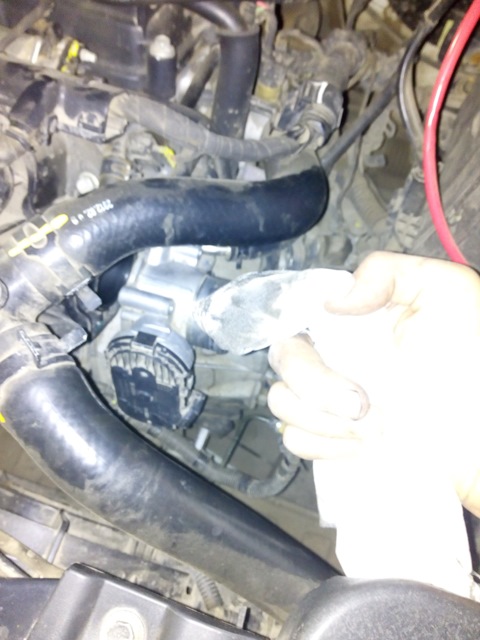

10. Возьмите дроссельную заслону рукой и немного приоткрывайте заслонку, а с передней стороны наносите очиститель карбюратора.
Чистка дроссельного узла Хендай Солярис.
Предупреждение:
Желательно избегать попадания средства на пластиковый корпус дроссельной заслонки Хендай Солярис и на электрический разъем.

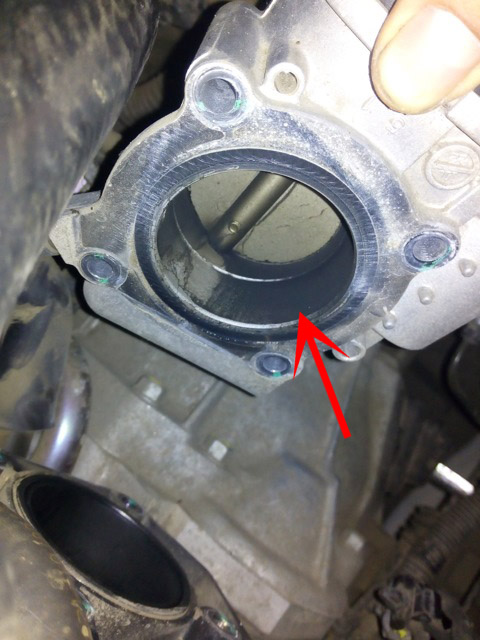

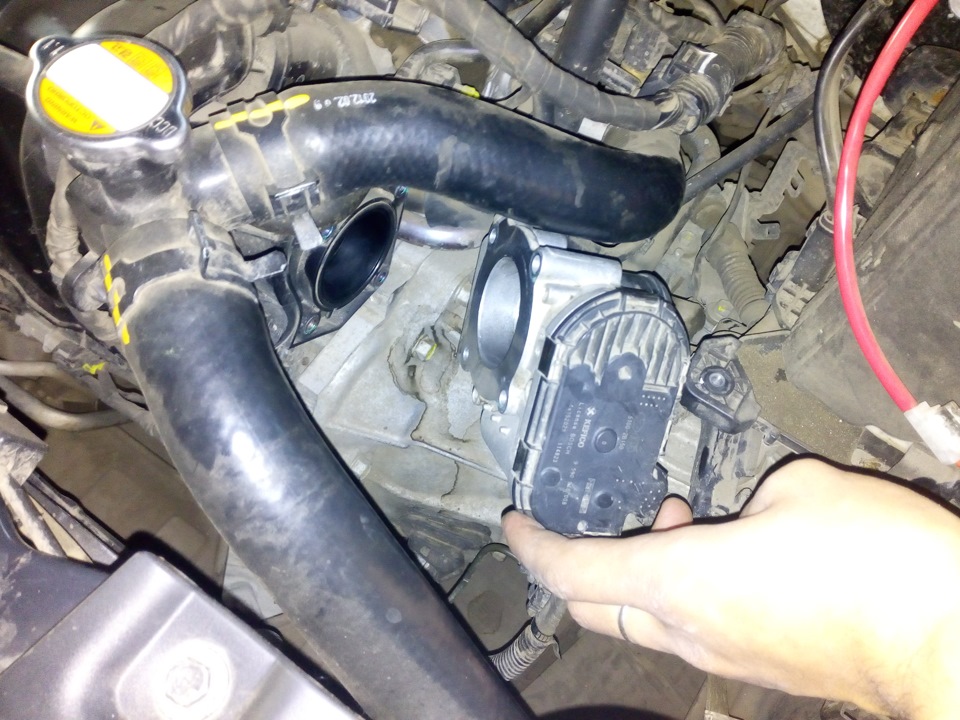

11. Отодвиньте дроссельный узел, чтобы получить доступ к задней стороне дроссельного узла и аналогично очистите заднюю сторону дроссельного узла.
12. Протрите дроссельную заслонку чистой ветошью и при необходимости повторите очистку.
Чистая дроссельная заслонка Хендай Солярис.
Примечание:
При необходимости, можно снять дроссельный узел, как описано в этой статье и провести очистку в удобном месте.
Снятая дроссельная заслонка.
13. Высушите дроссельный узел и установите все снятые детали в порядке, обратном снятию.
В статье не хватает:
- Фото инструмента
- Фото деталей и расходников
