Чистка, смазка или замена вентилятора отопителя Volkswagen Passat B6 2005 - 2010

Инструмент:

  • Зубная щетка
  • Компрессор
  • Пылесос
  • Кусачки
  • Отвертка крестовая средняя
  • Кусачки для зачистки провода

Детали и расходники:

  • Ветошь
  • Проникающая смазка
  • Спирт
  • Литол
  • Вентилятор (VAG 3C1820015 M / AA) (при необходимости замены)
  • Проточная вода
  • Бумажные полотенца
  • Изолента
  • Термоусадка

Примечания:

Постепенное накапливание пыли и грязи, которая попадает с воздушным потоком на вентилятор, приводит к тому, что появляется периодический, а потом постоянный шум при работе вентилятора. Исправить это можно только путем снятия вентилятора и его чистки с последующей смазкой, либо его заменой (в случае когда, чистка не помогает из-за большого износа рабочего механизма вентилятора).

Чистка и смазка вентилятора

1. Снимите вентилятор как описано в этой статье.

2. Отожмите три фиксатора пластикового кожуха и отсоедините рабочую часть вентилятора от кожуха.

Фиксатора пластикового кожуха вентилятора отопителя Volkswagen Passat B6 2005-2010

3. Осмотрите вентилятор и лопасти на предмет загрязнений и поломок.

Разобранный грязный вентилятор отопителя Volkswagen Passat B6 2005-2010

Примечание:

Загрязняться могут как втулка вентилятора, так и внутренние части электродвигателя и лопасти вентилятора. Это приводит не только к появлению скрипа во время вращения, но и к ускоренному износу электрических частей ЭД, а также нарушению балансировки вентилятора при больших объемах грязи на лопастях.

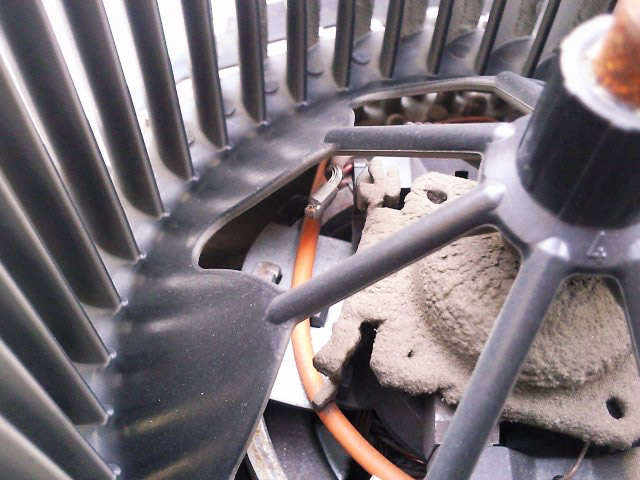

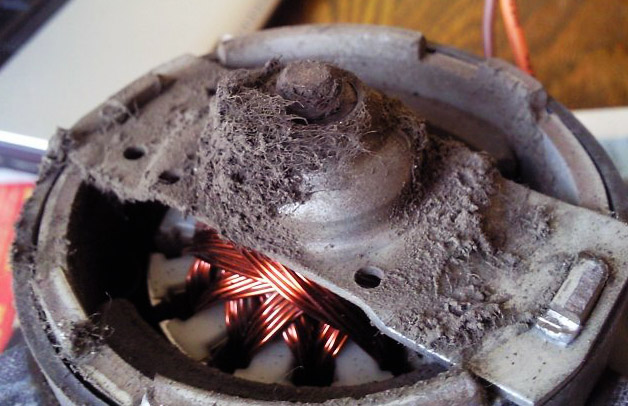

Загрязненные внутренние электрические части ЭД вентилятора отопителя Volkswagen Passat B6 2005-2010

Загрязненные внутренние электрические части ЭД вентилятора

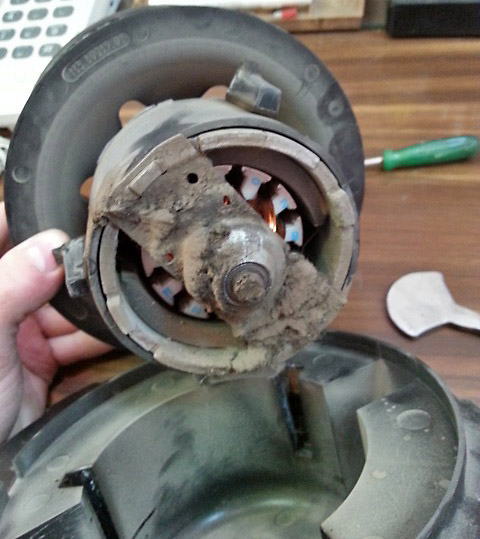

Загрязненная втулка обратная часть вентилятора отопителя Volkswagen Passat B6 2005-2010

Загрязненная втулка (обратная часть вентилятора)

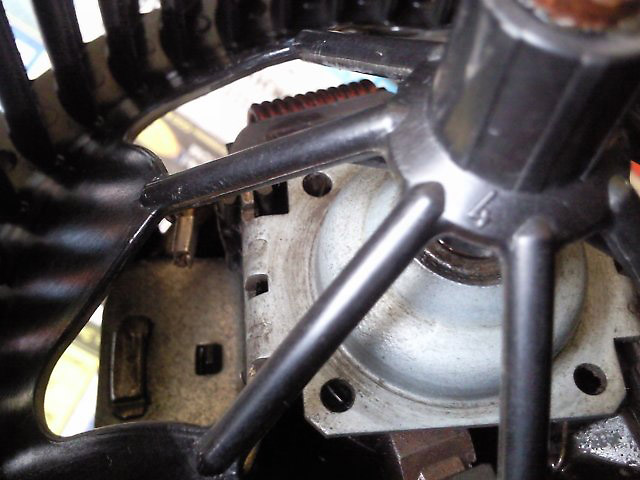

Загрязненные лопасти вентилятора отопителя Volkswagen Passat B6 2005-2010

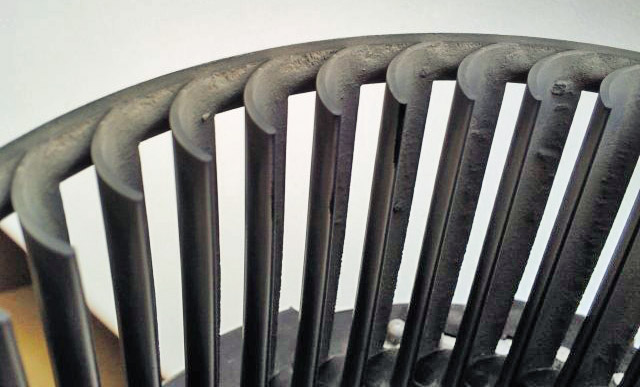

Загрязненные лопасти вентилятора

4. При помощи щетки и, возможно, компрессора с пылесосом очистите все части вентилятора от загрязнений.

5. Детали вентилятора можно промыть водой, но необходимо не допускать попадания воды на обмотку электродвигателя. После промывки тщательно просушите вентилятор.

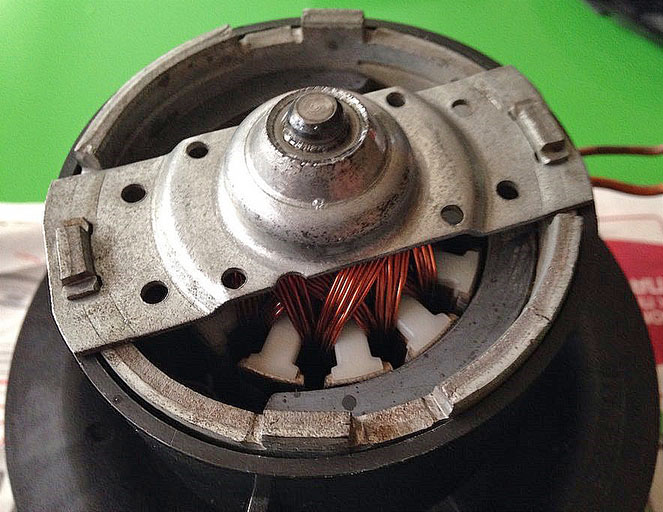

Очищенные внутренние электрические части ЭД вентилятора отпителя Volkswagen Passat B6 2005-2010

Очищенные внутренние электрические части ЭД вентилятора

Очищенная втулка обратной части вентилятора отопителя Volkswagen Passat B6 2005-2010

Очищенная втулка (обратная часть вентилятора)

6. В некоторых случаях, требуется разобрать и очистить подшипник втулки с задней части вентилятора. Он как правило скрипит из-за накопленной грязи и ржавчины. Внутри находится густая, возможно, уже отработавшая свой ресурс, пластичная смазка (срок годности под нагрузкой любой смазки, как правило, не превышает 5 лет). Ржавчина может появляться из-за того, что этот подшипник стоит внизу конструкции и в этом месте скапливаются влага и конденсат. Поэтому, смазка жидкими смесями без разборки подшипника может дать желаемый эффект только на короткое время (смазки типа WD-40 могут испаряться со временем, а другие варианты стекут вниз под воздействием центробежной силы и гравитации).

Смажьте вал ЭД вентилятора и подшипник пластичной смазкой типа ЛИТОЛ-24. Можно также смазать проникающей смазкой типа Wurth HHS 2000, но к ней сильно липнет пыль и грязь. Поэтому сверху нужно будет обработать консервирующим силиконом.

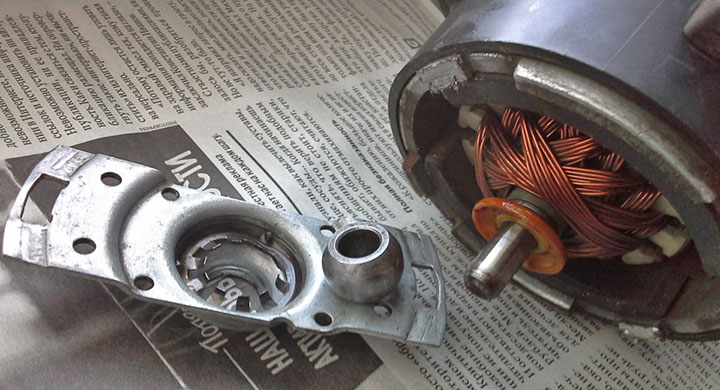

Разобранный подшипник и вал электродвигателя вентилятора отопителя Volkswagen Passat B6 2005-2010

Предупреждение:

Следите за тем, чтобы смазка не попадала на обмотку электродвигателя и на другие электрические части вентилятора. Лучше предварительно прикрыть их бумагой. В случае, если смазка все таки попала в нежелательные места, прочистите их спиртом и дайте высохнуть.

7. Соберите все детали в обратном порядке и установите вентилятор. Проверьте работоспособность вентилятора и достигнутый эффект до полной сборки всех панелей автомобиля.

Замена вентилятора

Примечание:

Возможно, что детали вентилятора могут быть поломаны или изношены до состояния, когда чистка и смазка не помогут. Тогда остается вариант с заменой. Замена на новый оригинальный вентилятор не представляет сложности и можно руководствоваться только этой статьей о снятии вентилятора.

Речь пойдет с примером кондиционеров DENSO (ЛВРЛ). Есть два варианта кондиционеров и, соответственно, два варианта вентиляторов для них:

  • кондиционер CLIMATIC DENSO с вентилятором без модуля управления/регулятора скорости;
  • кондиционер с электронной регулировкой DENSO (т.е. двух зонный климат-контроль) с вентилятором с модуле управления/регулятором скорости.

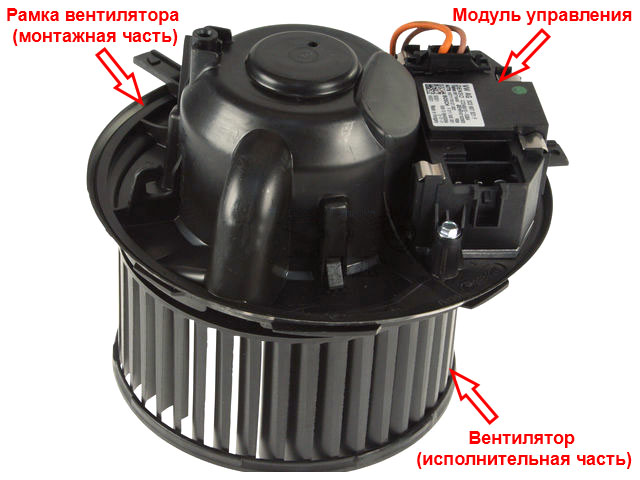

Составные части вентилятора отопителя Volkswagen Passat B6 2005-2010

Составные части вентилятора

Первая часть - монтажный корпус или рамка вентилятора. Если она целая, то ее можно использовать в тандеме со сменным исполнительным механизмом.

Вторая часть - модуль управления/регулятор скорости (VAG 3C0 907 521 F). Его поломка маловероятна, кроме каких-то крайних случаев перегорания. На свист и треск он не влияет. В случае поломки, можете его заменить отдельно от вентилятора на оригинальный либо аналог.

Третья часть - и есть рассматриваемый нами механизм. Дело в том, что даже простой вариант вентилятора для обычного кондиционера (без блока управления) в оригинальном исполнении (VAG 1K1 819 015 E) может стоить ощутимо дороже заменителей, а второй, также в оригинальном исполнении (3C1 820 015 M, либо 3C1 820 015 Р) могут стоить в несколько раз дороже, чем "простой" вариант оригинального вентилятора.

В итоге, можно сделать своеобразную сборку. Приобрести вариант аналогичный "простому" вентилятору, взять его исполнительную часть и совместить его с имеющейся рамкой и регулятором скорости. Доработки нужно будет провести незначительные.

Необходимо отметить, что вентилятор держится в кожухе на трех резиновых защелках и основанием рамы не касается, а значит балансировка от такой рокировки не пострадает.

Недешевые аналоги:

  • Hella 8EW 351 043-211
  • Hella 8EW 351 043-221

Аналоги средней стоимости и приемлемого качества:

  • Hans Pries 112 346 755 (производство Китай, но с качеством оригинала, т.е. для реализации через дилерскую сеть)
  • Vemo V15-03-1916
  • Valeo 698 809

Один из самых дешевых аналогов (но с периодически встречающимися отзывами о шумности):

  • Jp Group 112610020 (производитель THERMEX)

Именно последний вариант взят как пример в фотоматериале ниже.

1. Снимите вентилятор как описано в этой статье.

2. Отожмите три фиксатора пластикового кожуха (1-е фото в начале этой статьи) и отсоедините рабочую часть вентилятора от кожуха .

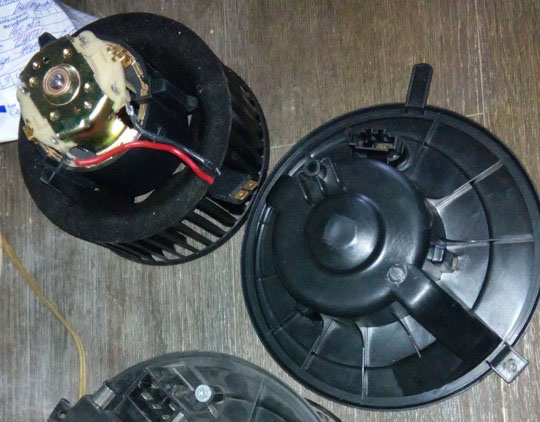

Снятая крышка и вентилятор отопителя Volkswagen Passat B6 2005-2010

3. Снимите схожим образом кожух с нового вентилятора.

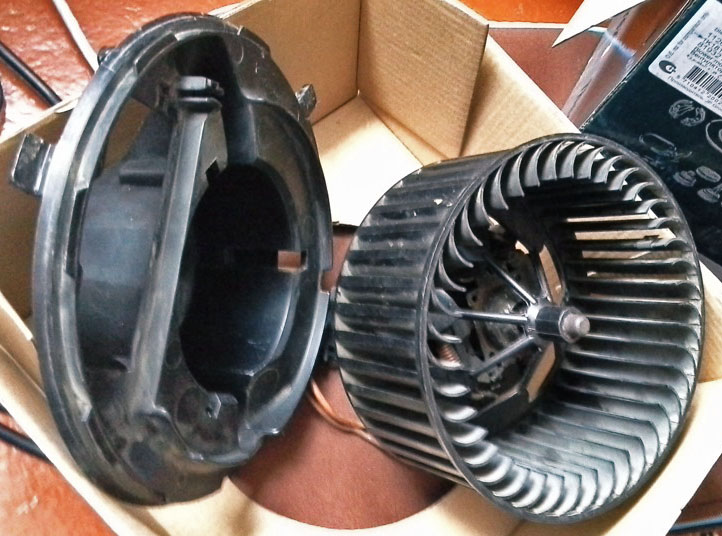

Снятый кожух нового вентилятора отопителя Jp Group 1126100200 Volkswagen Passat B6 2005-2010

4. Открутите шурупы крепления управляющего блока от кожуха старого вентилятора и отрежьте контактную клемму от самого вентилятора (с запасом проводов).

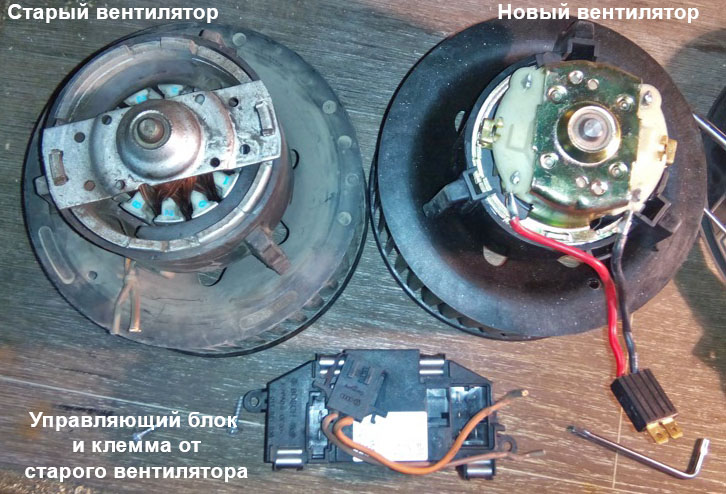

Переброска проводов и управляющего блока между старым и новым вентиляторами отопителя Volkswagen Passat B6 2005-2010

5. Срежьте клемму с нового вентилятора.

Срезанные клеммы проводов для переброски вентиляторов отопителя Volkswagen Passat B6 2005-2010

6. Присоедините клемму от старого вентилятора к новому.

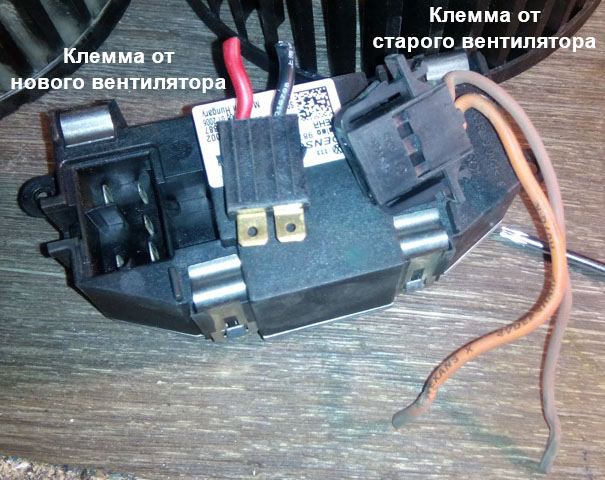

Старая клемма и блок управления с новым вентилятором отопителя Volkswagen Passat B6 2005-2010

7. Изолируйте провода так, чтобы потом аккуратно уложить их во время соединения вентилятора со старым корпусом. Прикрепите блок управления к старой крышке. Вставьте вентилятор в крышку и подсоедините клемму.

8. Установите вентилятор на место и проверьте его работоспособность.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта
