Снятие решетки радиатора и облицовки переднего бампера Volkswagen Passat B6 2005 - 2010

print share bookmark_border
0 Просмотры
5.0 Рейтинг
Инструмент
5 - 30 мин.
Автосервисы рядом

Инструмент:

  • Ключ с наконечником Torx (звездочка) T5
  • Гаечный ключ торцевой трубчатый 6 мм
  • Удлинитель для ключа

Примечания:

Рекомендуется проводить работы вместе с помощником.

Схема креплений переднего бампера Volkswagen Passat B6 2005-2010

Схема креплений переднего бампера Пассат Б6

1. Выкрутите 8 винтов сверху из рамки радиатора (помечены на схеме цифрой 2).

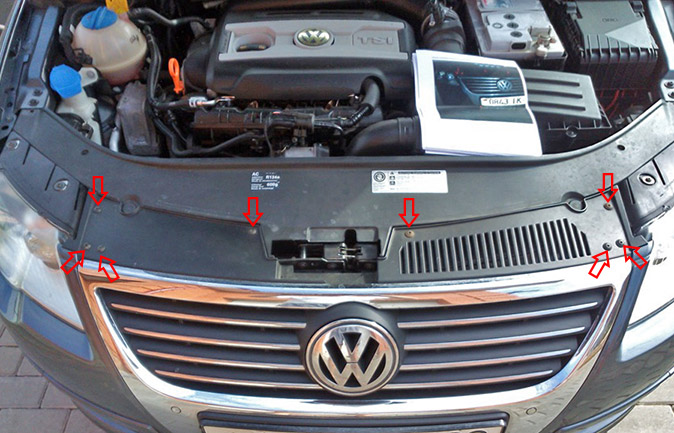

Расположение винтов крепления решетки радиатора Volkswagen Passat B6 2005-2010

Примечание:

Если необходимо попасть только под саму решетку радиатора, то можно ее снять. Открутите два самореза расположенных рядом с нижними углами номерного знака. Потяните решетку на себя, отключите клеммы проводов датчиков парктроника (показаны стрелками на фото ниже) и снимите с автомобиля. Для полного снятия облицовки бампера это делать не обязательно, облицовка может быть снята вместе с решеткой.

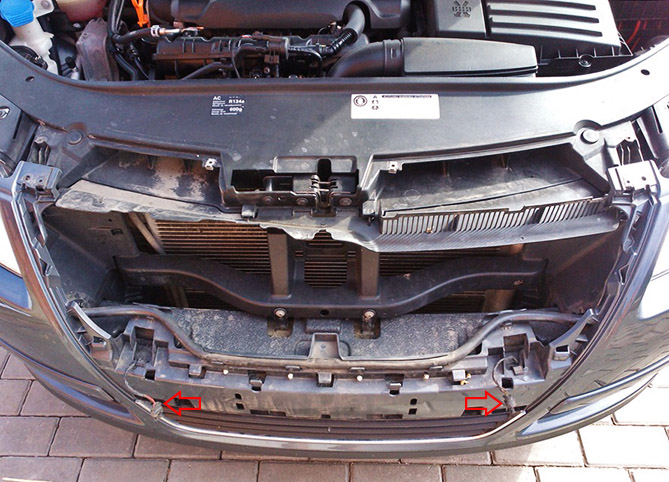

Бампер со снятой решеткой радиатора Volkswagen Passat B6 2005-2010

Бампер со снятой решеткой радиатора

2. Открутите винты снизу бампера (помечены на схеме цифрой 1).

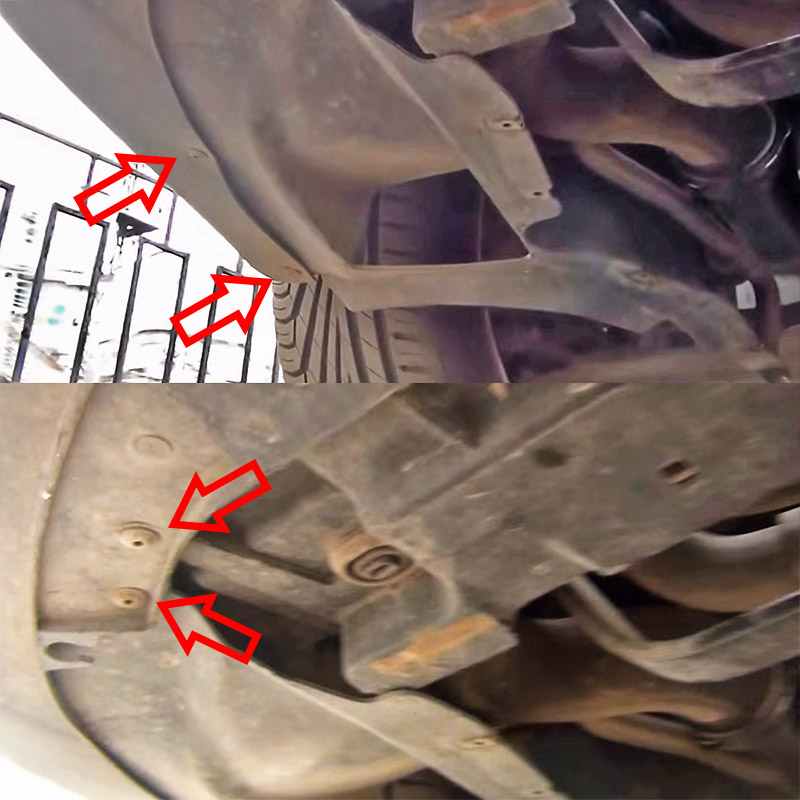

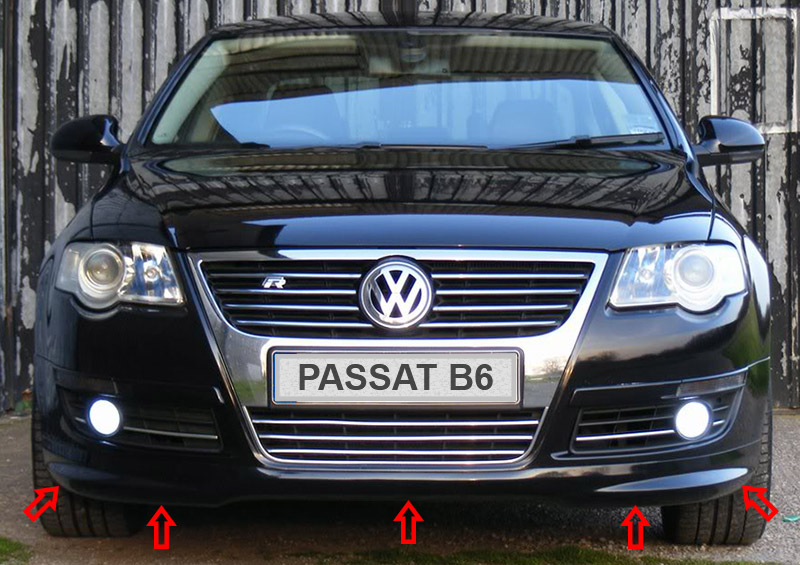

Болты крепящие нижнюю часть облицовки переднего бампера Volkswagen Passat B6 2005-2010

Расположение винтов крепления нижней части облицовки переднего бампера Volkswagen Passat B6 2005-2010

3. Освободите частично передние подкрылки слева и справа. Для этого нужно открутить винты спереди внизу колесной арки. Колеса для этого снимать не обязательно, достаточно поворачивать их рулем для более удобного доступа.

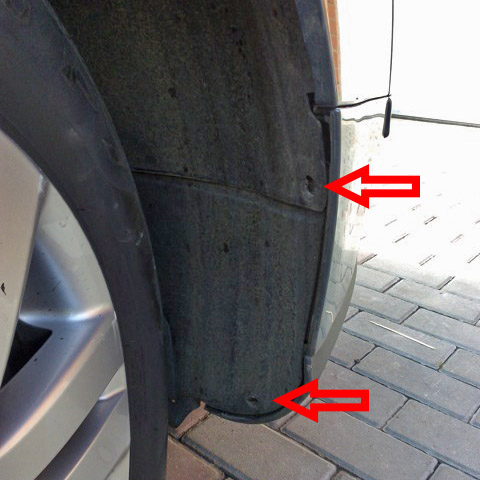

Расположение винтов переднего подкрылка переднего колеса Volkswagen Passat B6 2005-2010

4. Отогните подкрылок и выкрутите винты направленные вверх, с левой и правой сторон автомобиля (помечены на схеме цифрой 3).

Отгибание подкрылка переднего колеса Volkswagen Passat B6 2005-2010

Откручивание под подкрылком винта удерживающего облицовку бампера Volkswagen Passat B6 2005-2010

5. Открутите шестигранные гайки на крыльях с левой и правой сторон автомобиля (помечены на схеме цифрой 4). Нужно завести руку под отогнутый подкрылок и дотянуться до них, они расположены вдоль крыла ближе к фаре (показано на фото).

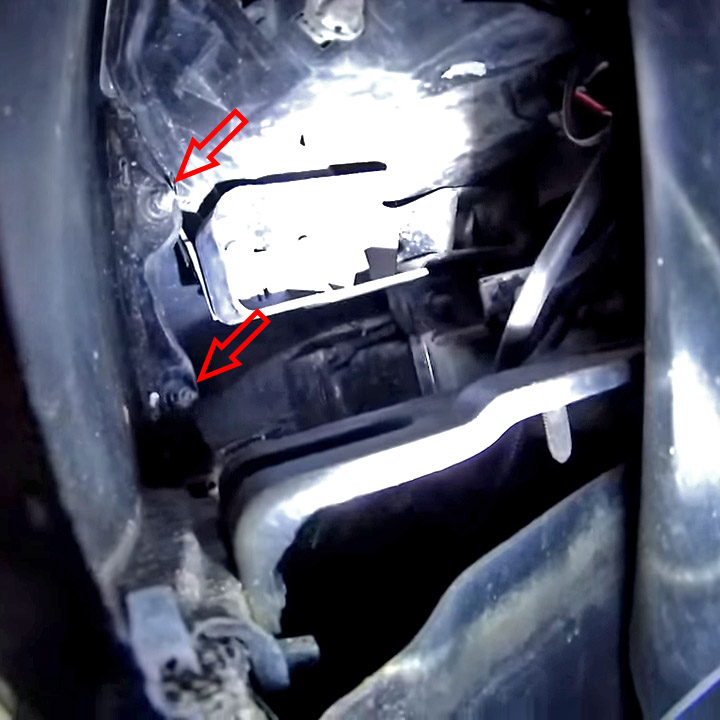

Гайки крепежей удерживающих облицовку переднего бампера Volkswagen Passat B6 2005-2010

6. Вместе с помощником извлеките облицовку бампера параллельно из приемных гнезд крыльев. Облицовку нужно аккуратно параллельно с двух сторон сдвигать по ходу движения автомобиля.

Примечание:

При желании, это можно сделать одному, если отвести сначала каждую боковину облицовки и сдернуть ее с обеих сторон, а потом снять всю облицовку удерживая ее спереди.

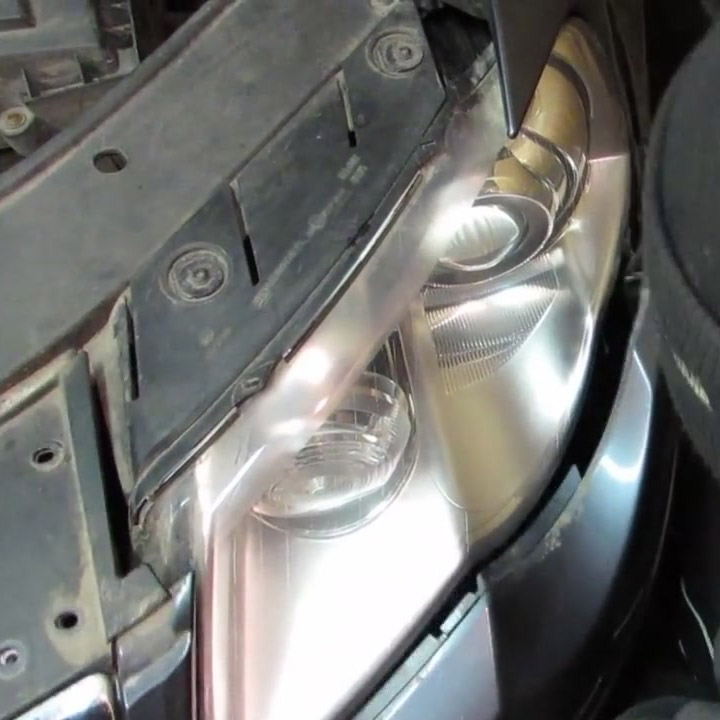

Отгибание боковины облицовки переднего бампера Volkswagen Passat B6 2005-2010

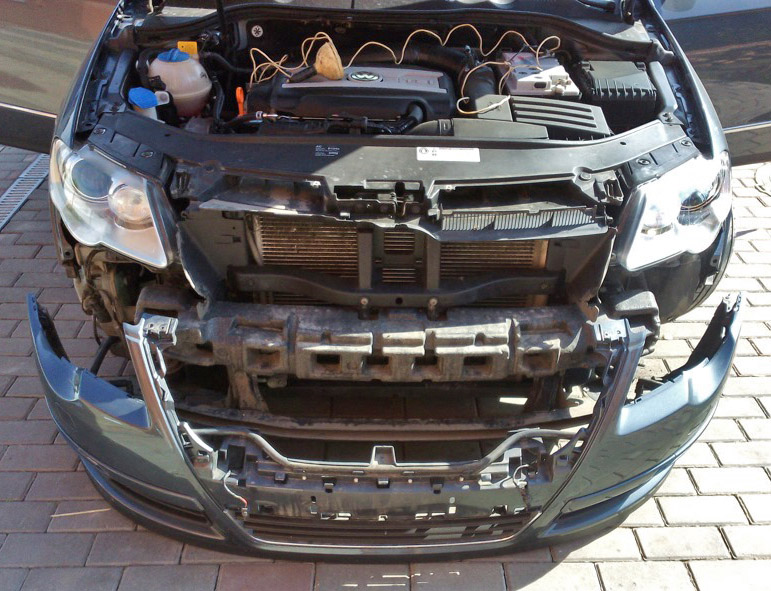

Снятие облицовки переднего бампера Volkswagen Passat B6 2005-2010

7. Можно отсоединить имеющиеся электрические соединения и шланги, но если облицовку бампера нет необходимости убирать далеко, то можно этого не делать и аккуратно положить ее радом с автомобилем.

Снятая облицовка переднего бампера Volkswagen Passat B6 2005-2010

8. Установка производится в обратной последовательности.
