Замена амортизатора и всех деталей передней стойки Volkswagen Passat B6 2005 - 2010

Инструмент:

  • Домкрат подкатной
  • Опора под автомобиль
  • Балонный ключ
  • Молоток большой
  • Стяжка для пружины
  • Гаечный ключ торцевой трубчатый 12 мм
  • Насадка на вороток 12 мм
  • Насадка на вороток 10 мм
  • Вороток под торцевую насадку 3/4"
  • Зубило или обточенный болт М10
  • Болгарка (при необходимости)
  • Тиски
  • Шестигранный ключ 7 мм
  • Гаечный ключ накидной изогнутый 14 мм
  • Аэрозольная смазка типа WD-40

Детали и расходники:

  • Передний амортизатор (VAG 3C0413031.. / JZW413031)
  • Верхняя опора переднего амортизатора (VAG 1K0412331B)
  • Подшипник опоры (VAG 6N0412249C)
  • Пыльник (чехол) амортизатора (VAG 6N0413175A)
  • Буфер отбоя (VAG 3C0412303C / 1K0412303F / 1K0412303H / 1K0412303B)
  • Пружина переднего амортизатора (VAG 3C0411105 ..) (при необходимости замены)

Примечания:

При замене амортизатора, рекомендуется также менять верхние опоры, поворотные подшипники и пыльники с отбойниками. Замену амортизаторов лучше проводить парой на одной оси.

Кодировка большинства сменных деталей в этой статье несет в себе основную неизменную часть и последние 1-2 буквенных знака (помечены двумя точками в разделе "Деталей и расходников"), которые обозначают дополнительный параметр, который необходимо подбирать по условиям эксплуатации и личным предпочтениям соотношения жесткости/управляемости/комфорта.

Чтобы провести замену амортизатора, необходимо сначала снять с автомобиля всю стойку в сборе. Как это сделать описано в этой статье.

В случае если заменяется все полностью, в том числе и пружина, то можно пропустить пункты о разборке снятой старой стойки и сразу перейти к пункту 7.

1. Зажмите снятую стойку в тиски. Учитываем то, что пружина была стянута еще в процессе демонтажа стойки. Если нет, то стяните пружину стяжкой.

Сжатая стяжкой пружина передней амортизаторной стойки Volkswagen Passat B6 2005-2010

2. Открутите центральную гайку. Для этого вставьте в ее центр и удерживайте шестигранник (можно для удобства удлинить его какой-то насадкой). Открутите гайку накидным или рожковым ключом на 14.

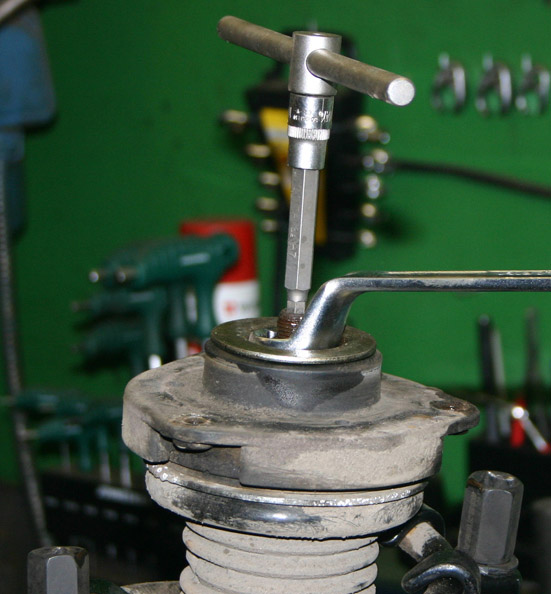

Откручивание центральной гайки переднего амортизатора Volkswagen Passat B6 2005-2010

Примечание:

Если центральная гайка "прикипела" и ее не получается открутить сразу, то нужно обработать ее сначала аэрозольной смазкой типа WD-40 и подождать немного. После этого, на гайку можно надеть головку, закрепить ее шестигранником с насадок и крутить уже саму головку.

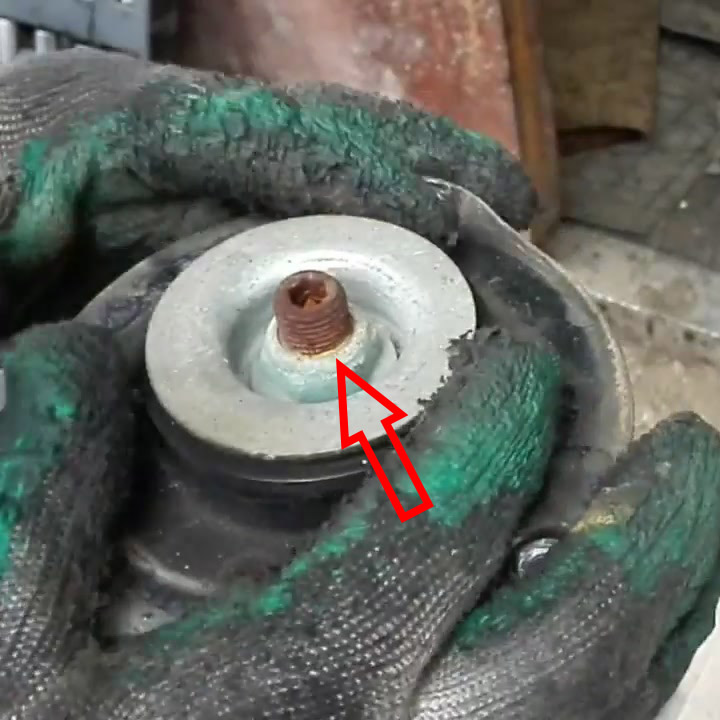

Прикипевшая центральная гайка амортизатора Volkswagen Passat B6 2005-2010

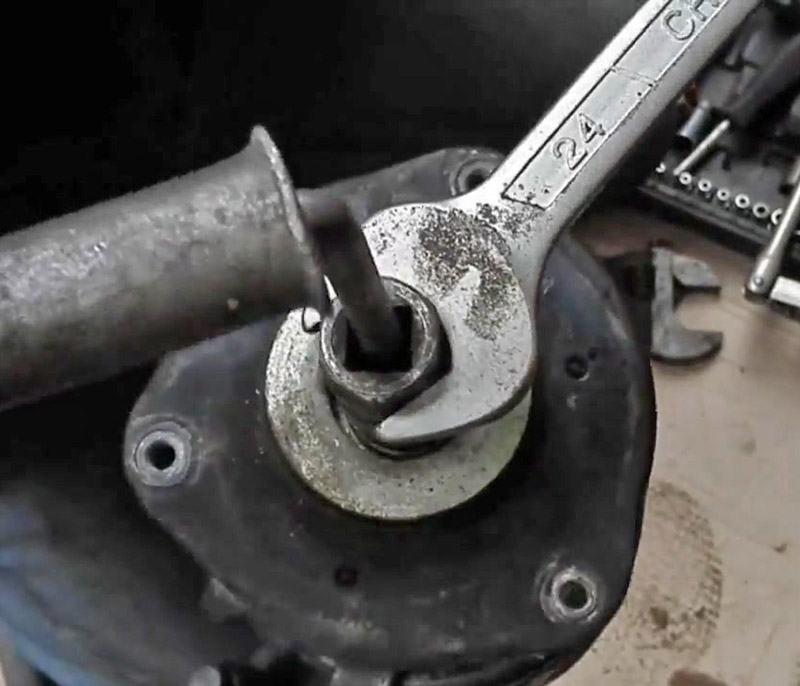

Откручивание сдополнительным рычагом центральной гайки амортизатора Volkswagen Passat B6 2005-2010

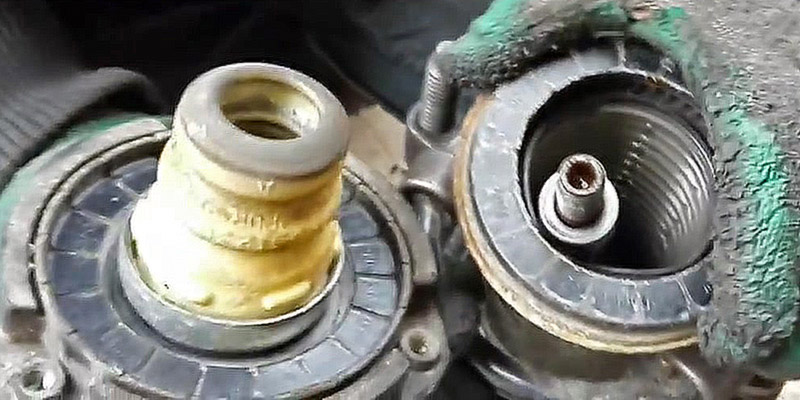

3. Снимите опору амортизатора вместе с отбойником.

Снятие верхней опоры со стойки амортизатора Volkswagen Passat B6 2005-2010

Снятие верхней опоры и отбойника стойки амортизатора Volkswagen Passat B6 2005-2010

4. Снимите подшипник опоры.

Снятие подшипника опоры стойки амортизатора Volkswagen Passat B6 2005-2010

5. Снимите пружину с амортизатора.

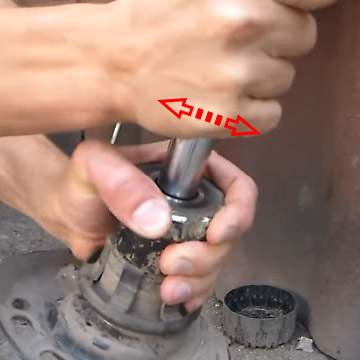

6. Возьмите старый амортизатор и попробуйте сжать/расжать его шток, а также подергайте шток в поперечном направлении.

Проверка штока амортизатора Volkswagen Passat B6 2005-2010

Амортизатор подлежит замене, если на нем есть потеки масла, либо его шток легко сжимается, расжимается ("выстреливает") или люфтит при перемещении в стороны. Замените также остальные изношенные детали новыми.

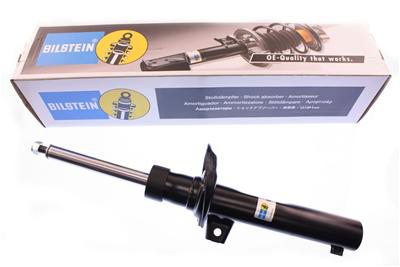

Новый амотризатора VAG 3C0413031 / JZW413031 Volkswagen Passat B6 2005-2010

Новый амортизатор

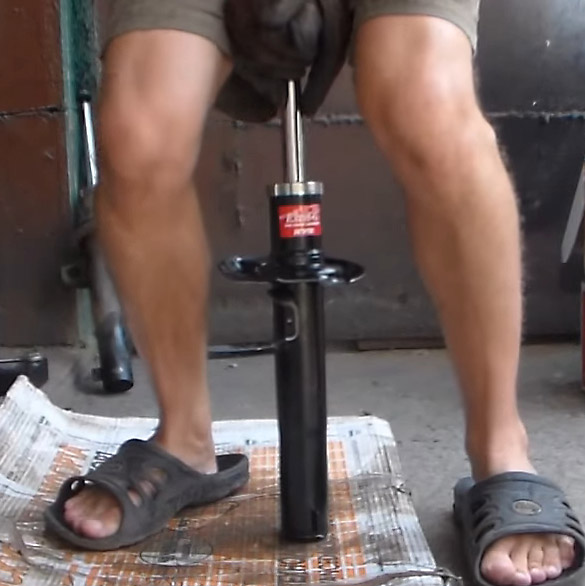

7. Прокачайте новый амортизатор несколько раз, просто сжимая уперев его в землю и надавливая своим весом, а потом отпуская, чтобы он возвращался в расжатое положение.

Прокачка нового амортизатора Volkswagen Passat B6 2005-2010

Примечание:

Рекомендуется после этой процедуры не ложить амортизатор, он должен остаться в вертикальном положении, так как будет устанавливаться на автомобиль.

8. Если устанавливается новая пружина, то сожмите ее стяжкой. Установите на новый амортизатор пружину. Следите за тем, чтобы ее нижняя часть правильно села на опорную чашку амортизатора и концом уперлась в выступ на чашке амортизатора.

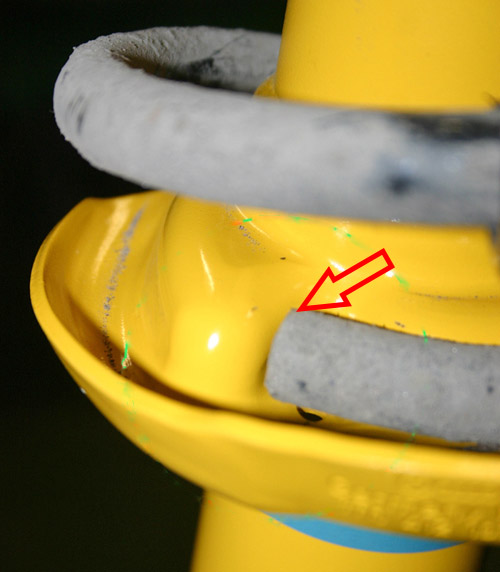

Упор для правильной установки пружины на амортизатор Volkswagen Passat B6 2005-2010

9. Соедините подшипник с пыльником и наденьте из на шток амортизатора.

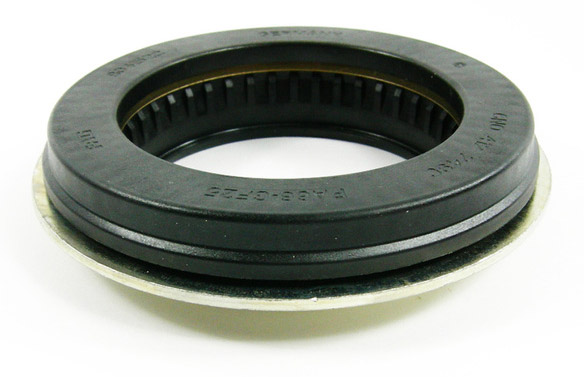

Подшипник VAG 6N0412249C опоры амортизатора Volkswagen Passat B6 2005-2010

Подшипник опоры амортизатора

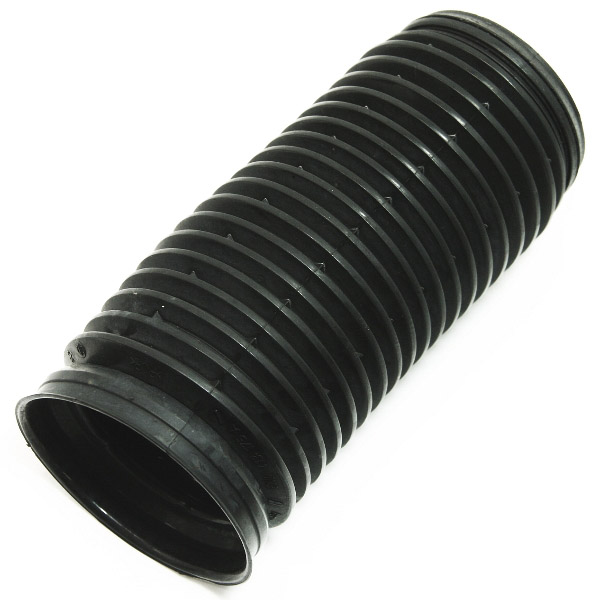

Пыльник VAG 6N0413175A (чехол) переднего амортизатора Volkswagen Passat B6 2005-2010

Пыльник амортизатора

10. Наденьте отбойник с опорой и закрепите все центральной гайкой.

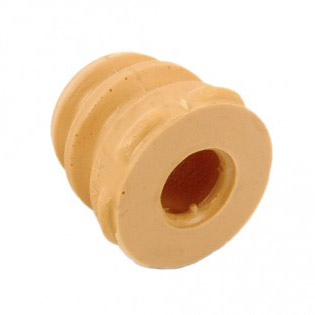

Буфер отбоя VAG 3C0412303 / 1K0412303 амортизатора Volkswagen Passat B6 2005-2010

Отбойник амортизатора

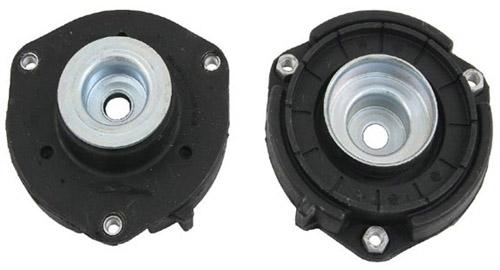

Верхняя опора VAG 1K0412331B переднего амортизатора Volkswagen Passat B6 2005-2010

Верхняя опора амортизатора

11. Установите собранную стойку на автомобиль в последовательности обратной снятию.

Примечание:

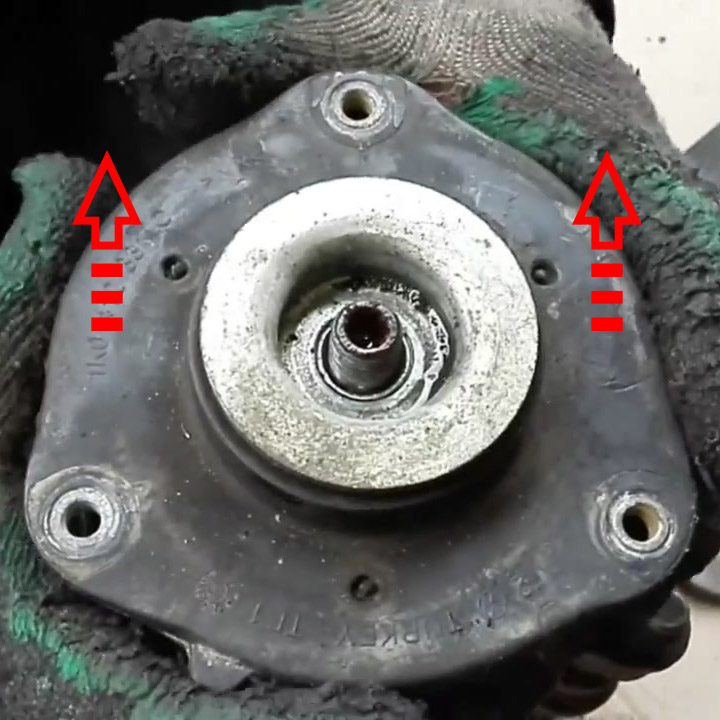

На верхней опоре должны быть нанесены стрелки, которые указывают как ее правильно установить. Стрелки должны совпадать с направлением движения автомобиля.

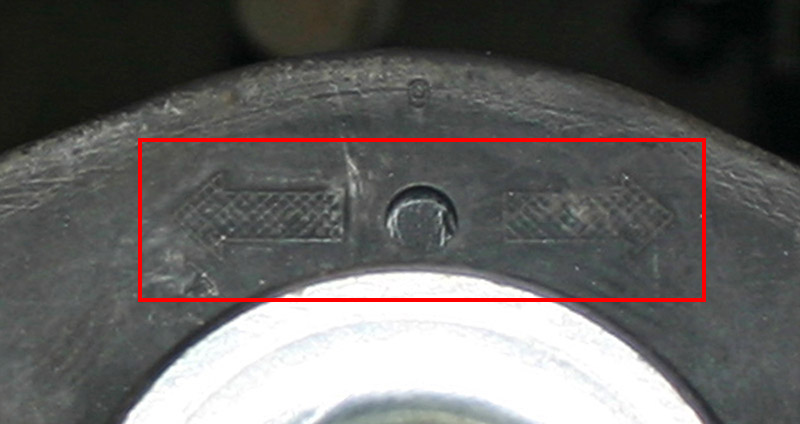

Стрелки на верхней опоре амортизаторной стойки Volkswagen Passat B6 2005-2010

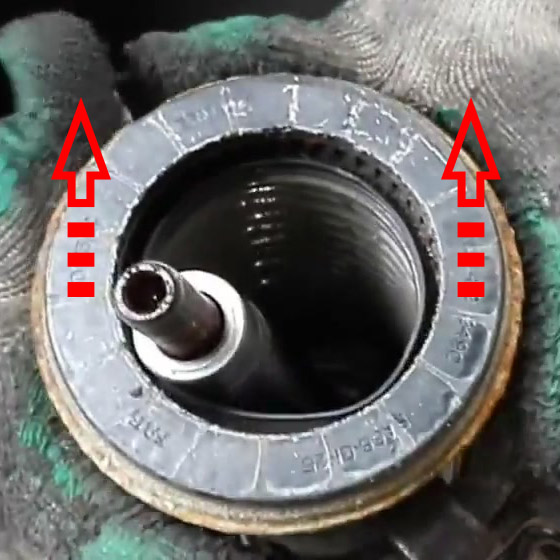

Вид правильной по указывающим стрелкам установки амортизаторной стойки Volkswagen Passat B6 2005-2010

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта
