Ремонт тормозных супортов Volkwagen Passat B6 2005 - 2010

Инструменты:

• Домкрат винтовой
• Балонный ключ
• Плоскогубцы
• Отвертка плоская большая
• Металлическая щетка
• Компрессор или баллон со сжатым воздухом
• Гаечный ключ накидной изогнутый 11 мм
• Шестигранный ключ 7 мм
• Вороток под торцевую насадку 3/4"
• Насадка на вороток 14 мм
• Динамометрический ключ

Детали и расходники:

• Передние/задние тормозные колодки (в зависимости от места ремонта) (при необходимости замены)

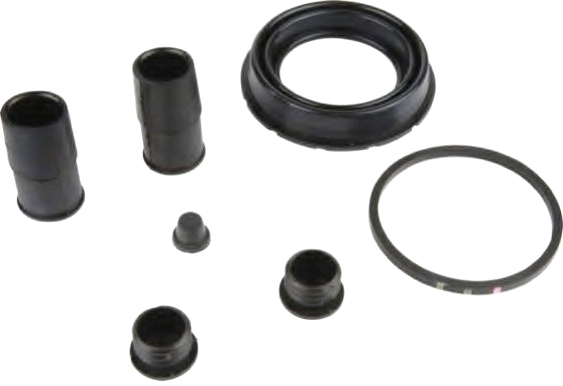

• Комплект уплотнений для корпуса тормозного суппорта (VAG 1K0698471A)
• Палец направляющий (VAG 251615219) (при необходимости замены)
• Очиститель
• Болт с резьбой 10*1,5 мм
• Аэрозольная смазка типа WD-40
• Уайт-спирит
• Спирт
• Тормозная жидкость

Примечания:

Когда водитель нажимает на педаль тормоза, колодки прижимаются к дискам и затормаживают колесо. Но механизмами, которые отводят колодку обратно, тормозные механизмы не оснащают. Колодка просто перестает плотно прижиматься к диску. Зачастую, после длительной эксплуатации, тормозной механизм может терять первоначальную геометрию, что ведет к ускоренному или неравномерному износу тормозных колодок и дисков, повышенному шуму и неприятному запаху. Колодки перегреваются и при этом теряют свои сцепные свойства. Одним словом, тормозная система автомобиля становится неэффективной.​

Причиной может быть или поврежденная направляющая суппорта, или грязь на рабочей поверхности, либо же сам суппорт. В этой статье рассматривается ремонт суппорта, чтобы решить данную проблему.

Из-за вероятности, что из-за разной эластичности манжет в старом и перебранном суппорте, появится разница в скорости срабатывания тормозов, желательно переборку производить сразу с обеих сторон одной оси.

1. Используя домкрат приподнимаем автомобиль. Откручиваем колесо, выворачиваем руль в крайнее положение.

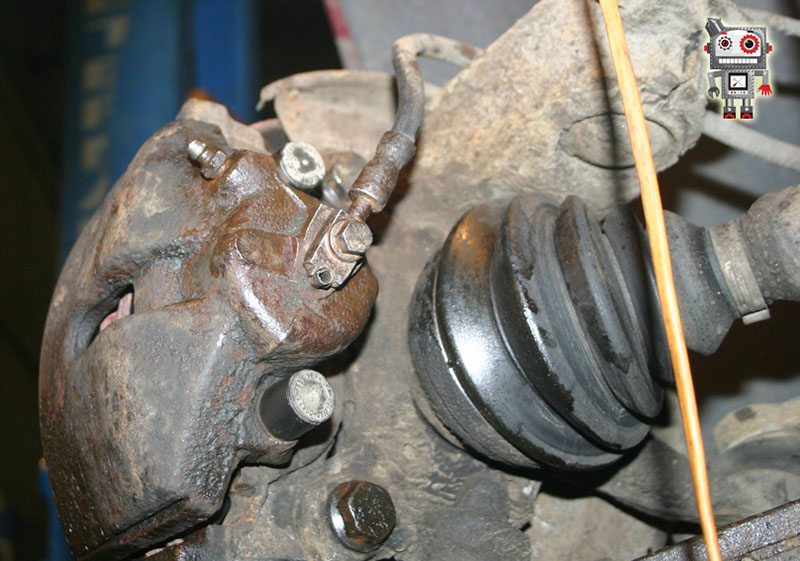

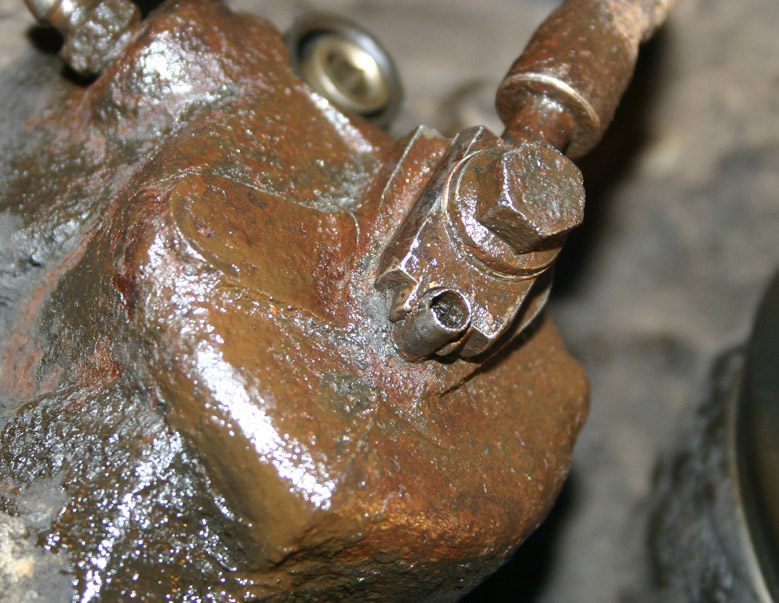

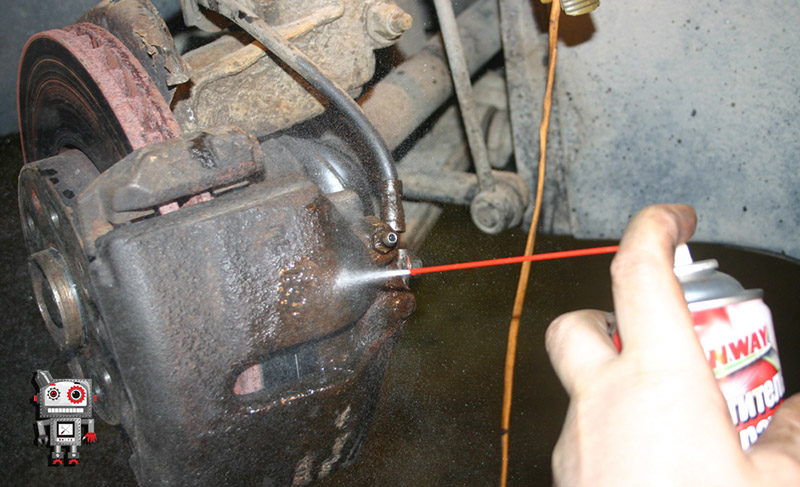

2. Тщательно очищаем поверхность возле крепления тормозного шланга. Можно, обработать смазкой WD-40, очистить уайт-спиритом и продуть воздухом.

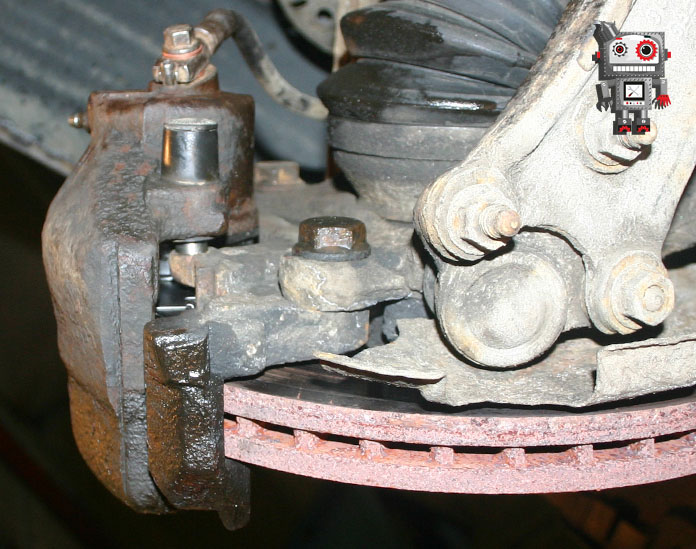

Поверхность возле крепления тормозного шланга, которая требует очистки.

Очищенная поверхность возле крепления тормозного шланга

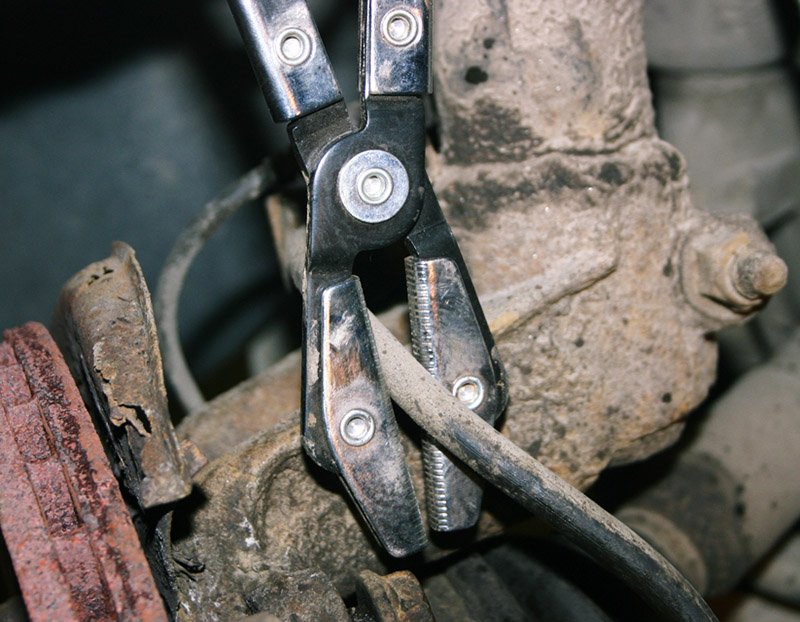

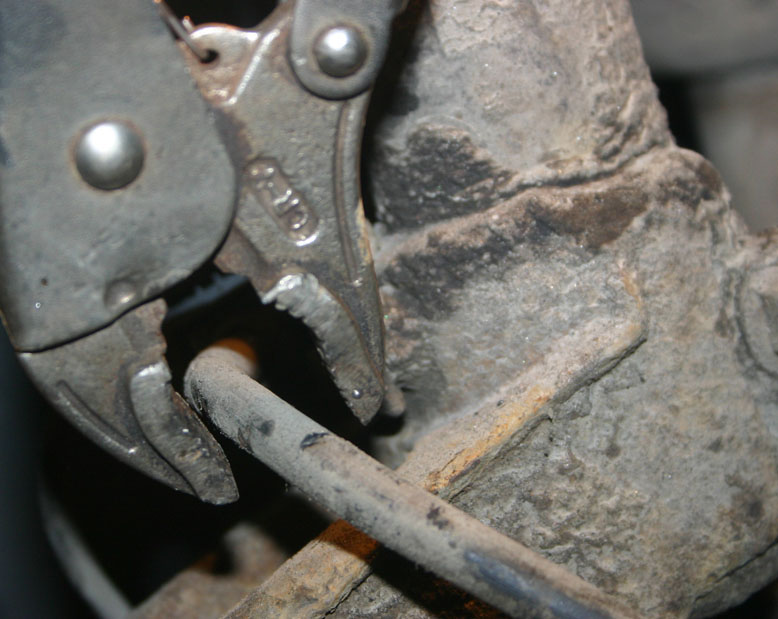

3. Для того, чтоб уровень тормозной жидкости остался прежним, пережимаем тормозной шланг, используя фиксирующиеся плоскогубцы или струбцину.

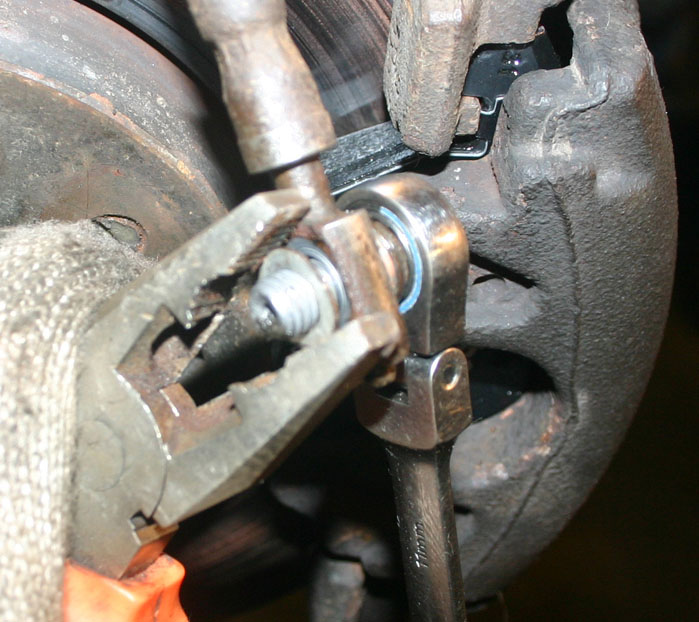

4. Откручиваем полый болт, фиксирующий шланг и отводим шланг в сторону.

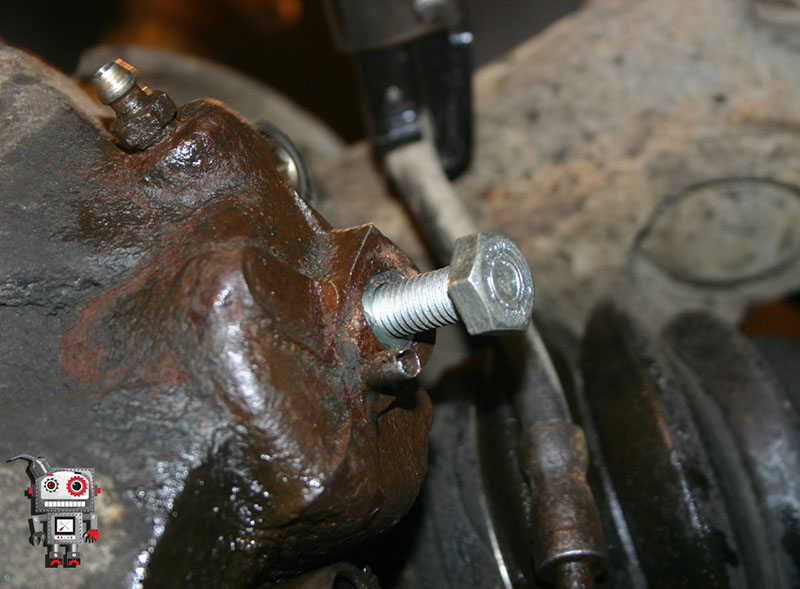

5. Для того, чтобы грязь не попала внутрь отверстия, вставляем туда подходящий по размеру болт с резьбой 10*1,5 мм.

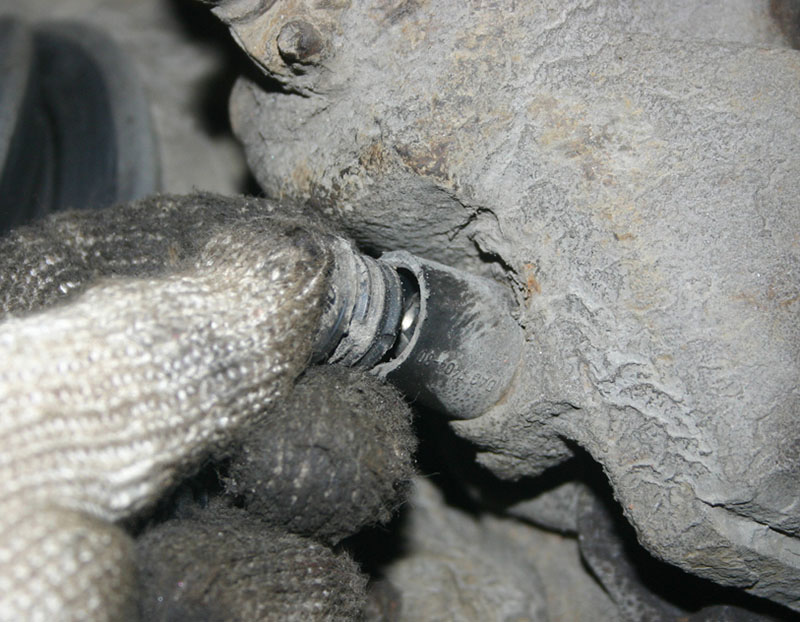

6. Снимите колпачки-заглушки с направляющих тормозного суппорта.

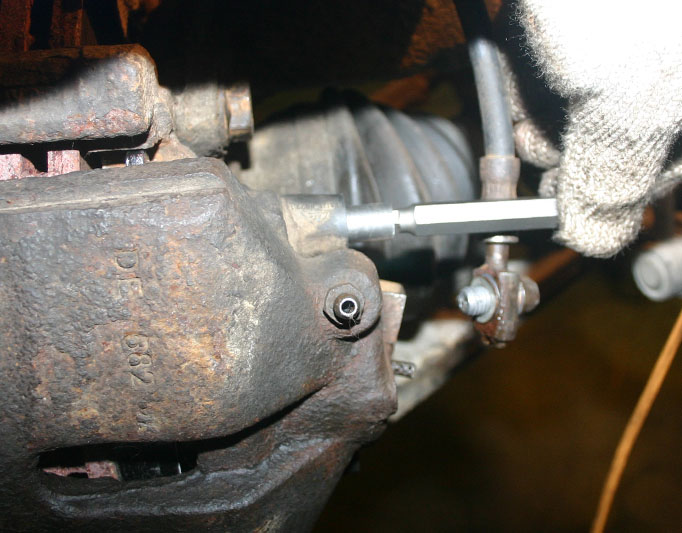

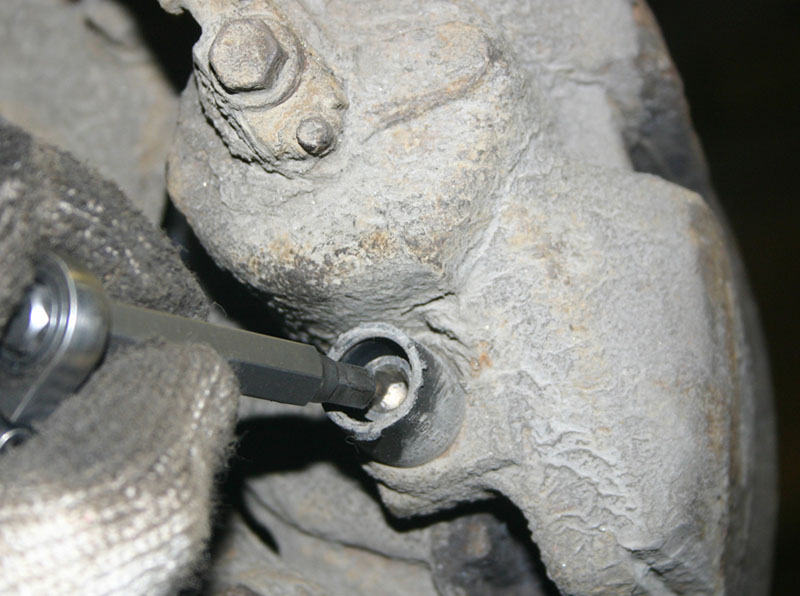

7. Выкрутите направляющие из суппорта с помощью шестигранника на 7 мм.

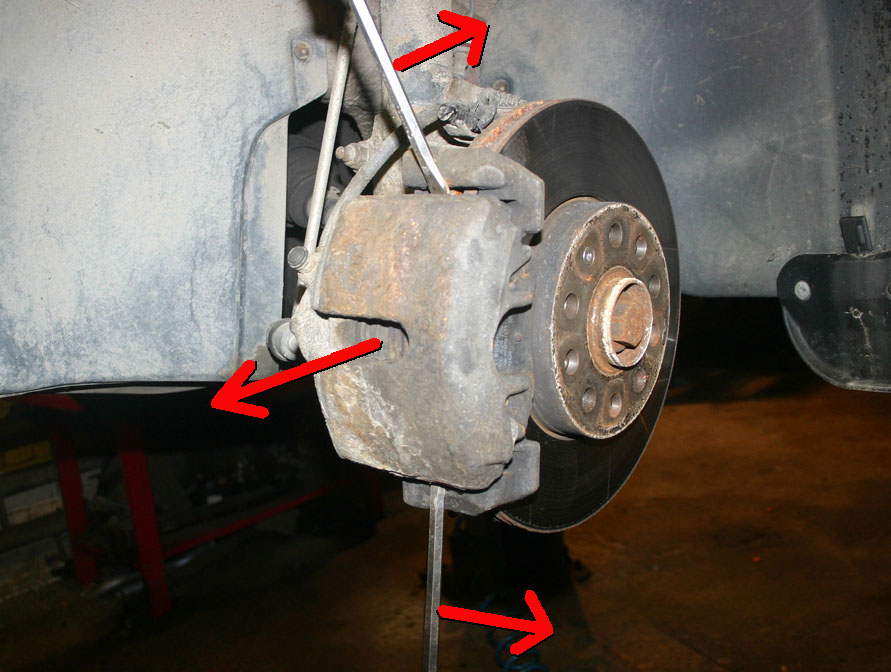

8. Необходимо немного утопить поршень. С помощью толстой отвёртки отодвигаем корпус от диска. Снимаем суппорт, помогая себе отвёрткой (отвёртками).

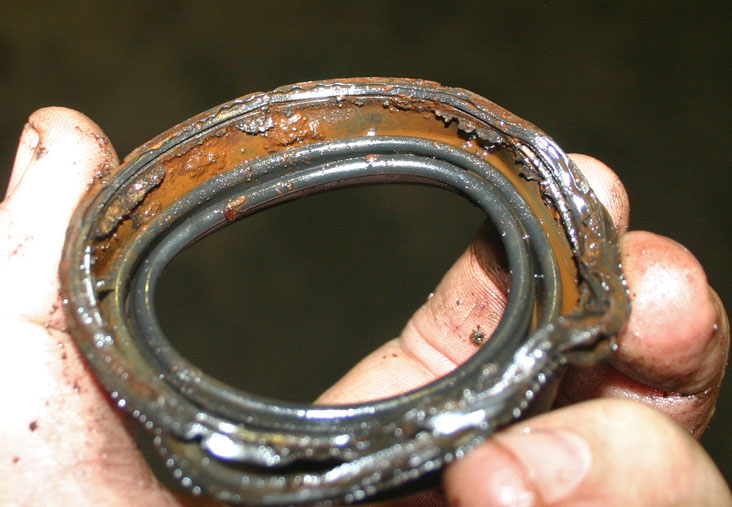

9. Снимите чехол (пыльник) с тормозного поршня.

Примечание:

Не смотря на внешнюю целостность чехла, под ним внутри может быть влага и грязь.

10. Снимите поршен с тормозного суппорта. Поршень из корпуса можно вынуть тремя способами:

• не отсоединив ещё суппорт от шланга, снять его с диска, и нажимать на педаль тормоза, пока поршень не выпадет и сразу пережать шланг;
• зажать корпус в тисках, а поршень вытягивать большими “крокодилами”, совершая одновременно круговые движения;
• вынуть его с помощью воздуха. Однако не забудьте обеспечить упор, для безопасности собственных частей тела.

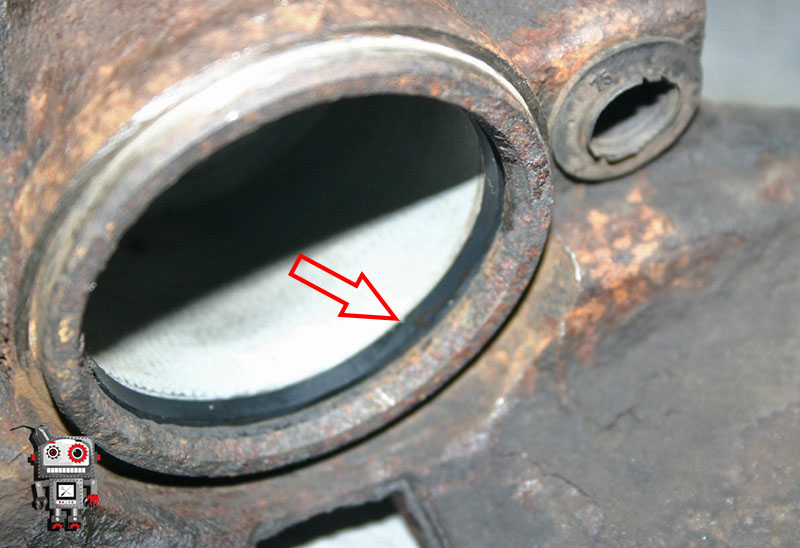

11. Далее, слив остатки тормозной жидкости, вынимаем старую манжету.

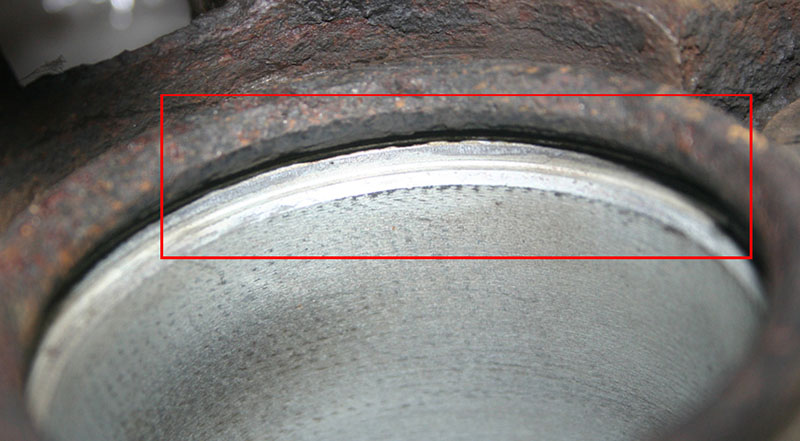

12. Тщательно очищаем поверхность под защитным чехлом,

а так же канавки для манжеты.

13. В случае ремонта тормозного механизма, все резиновые уплотнители и чехлы замените на новые из ремкомплекта.

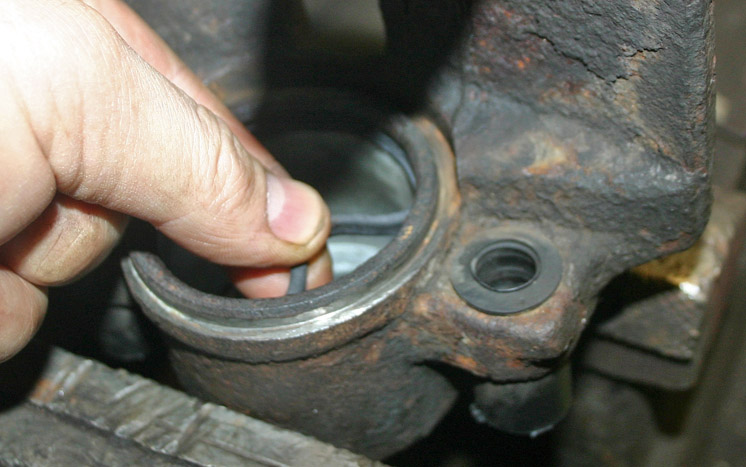

14. Промойте спиртом еще раз все детали. Чистыми руками уложите новую манжету и смажьте ее свежей тормозной жидкостью.

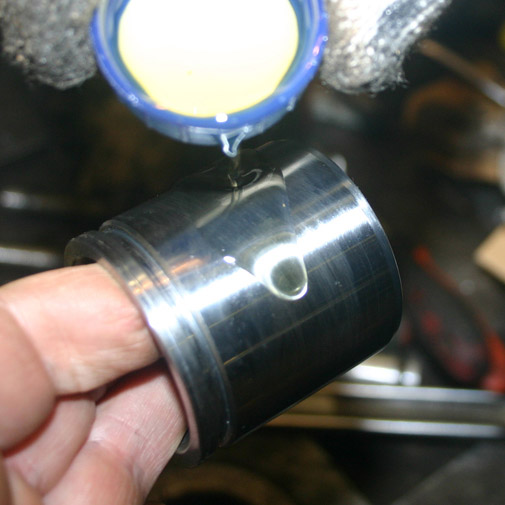

15. Смочите поверхность поршня небольшим количеством тормозной жидкости (для этого также может быть использована специальная паста).

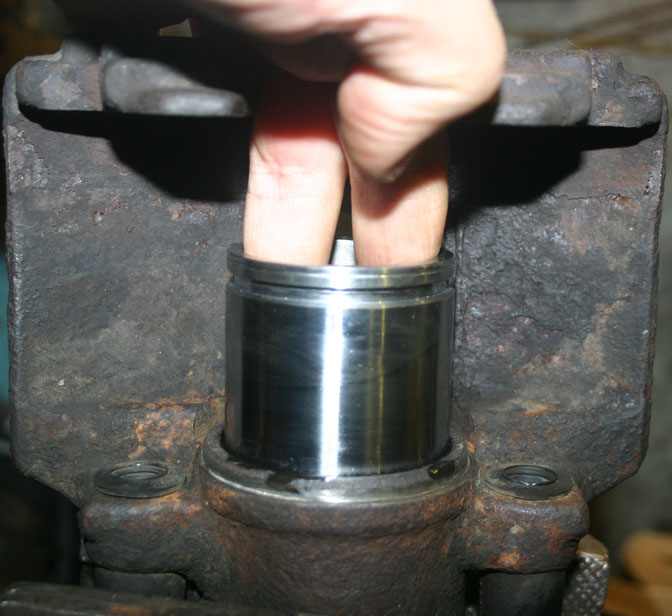

16. Вставьте поршень в корпус суппорта строго вертикально, и слегка раскачивая, усилием пальцев, вдавите поршень.

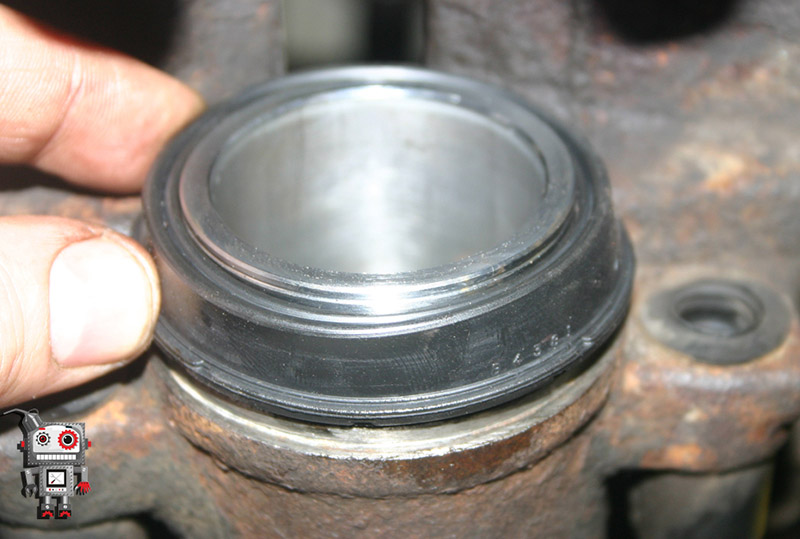

17. Утопив поршень до середины, наденьте новый защитный чехол на цилиндр.

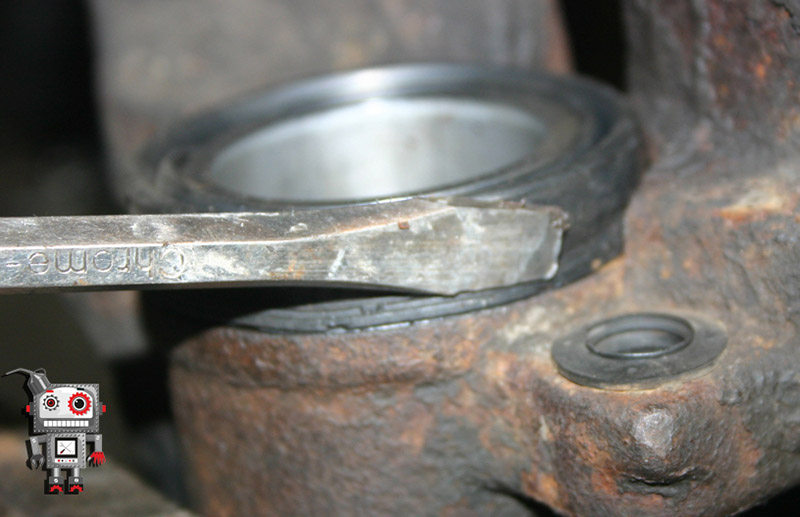

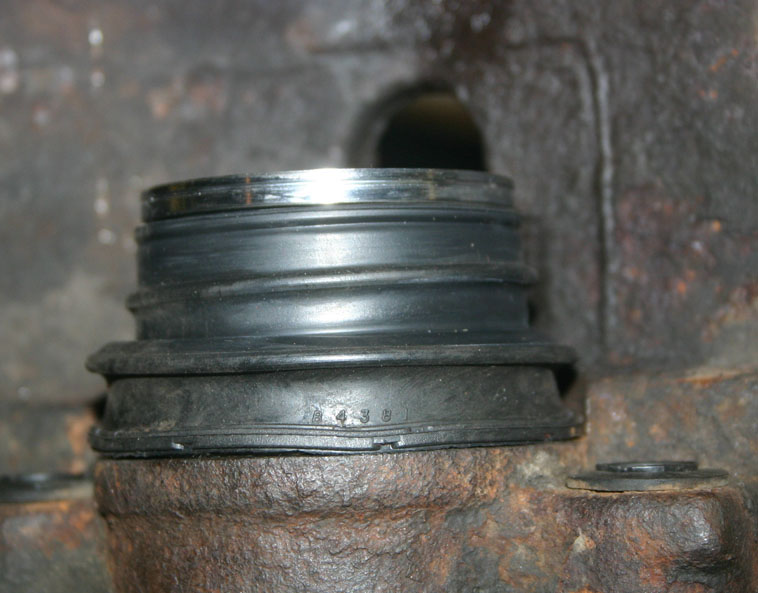

18. Проконтролируйте, чтобы резиновый чехол не был замят. Напрессуйте чехол на корпус.

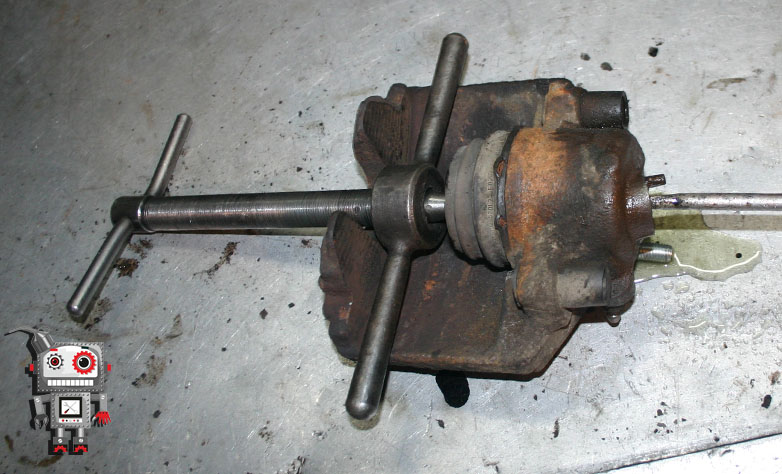

В чехол вварено проволочное кольцо. Для ровной посадки VAG-ом предусмотрена специальная оправка, но можно справиться и без нее. Главное - равномерно распределять усилия.

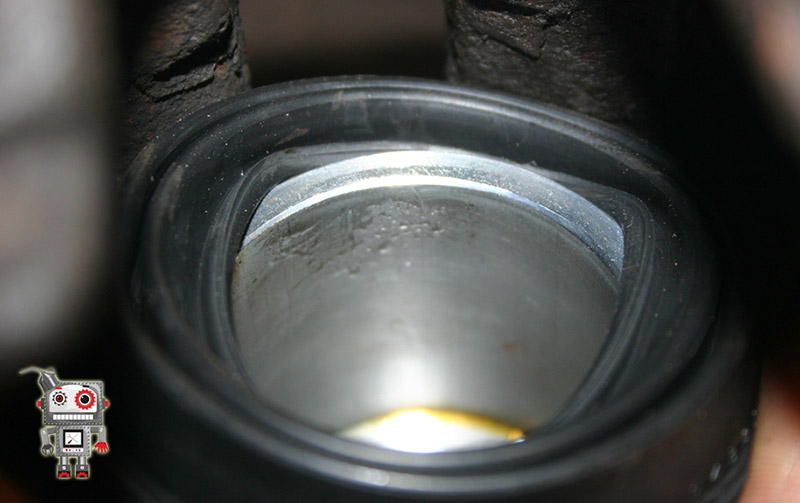

19. Утопите поршень полностью, а потом выдвиньте с помощью воздуха. Убедитесь, что пыльник сел ровно, нигде не перекручен и не порван.

Снова полностью утопите поршень.

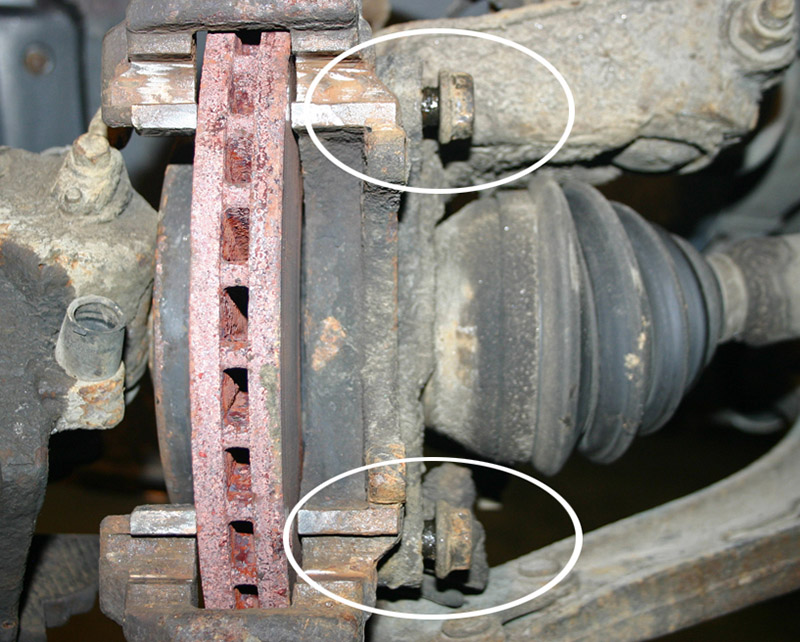

20. Открутите два болта крепления скобы тормозного суппорта (головка на 14 мм).

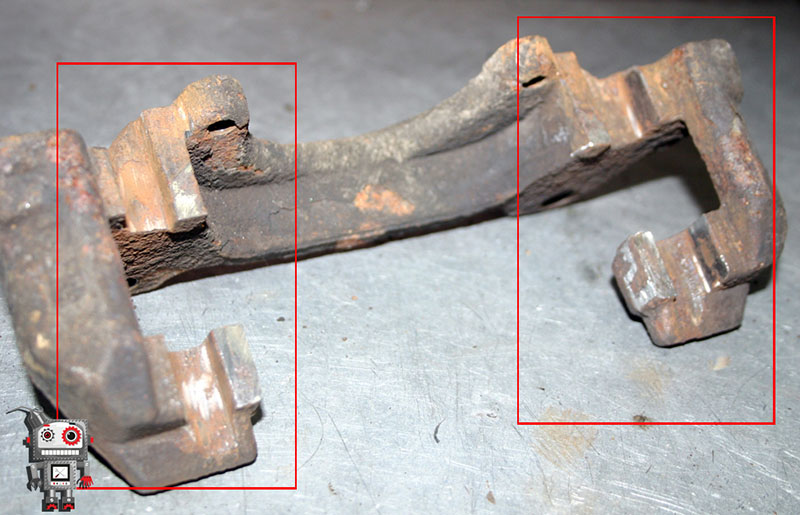

21. Тщательно очистите все поверхности по которым перемещаются колодки.

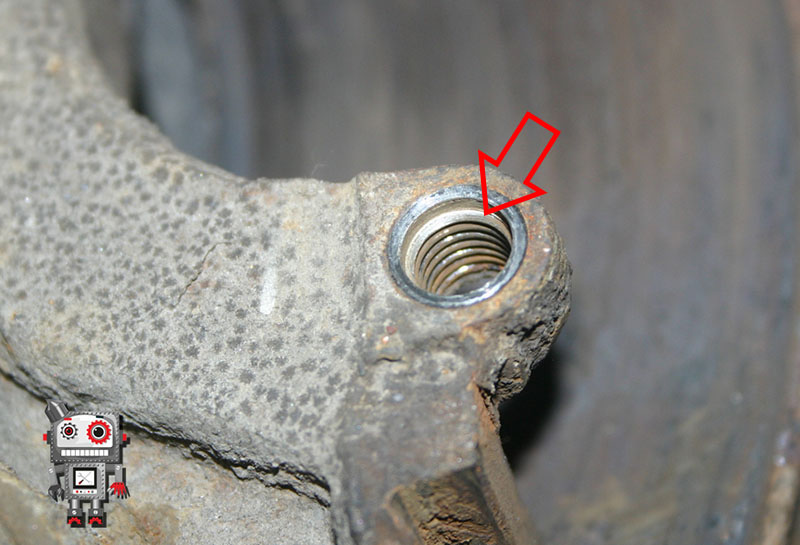

22. Проверьте, что не повреждена резьба, в которую ввинчиваются направляющие суппорта.

Примечание:

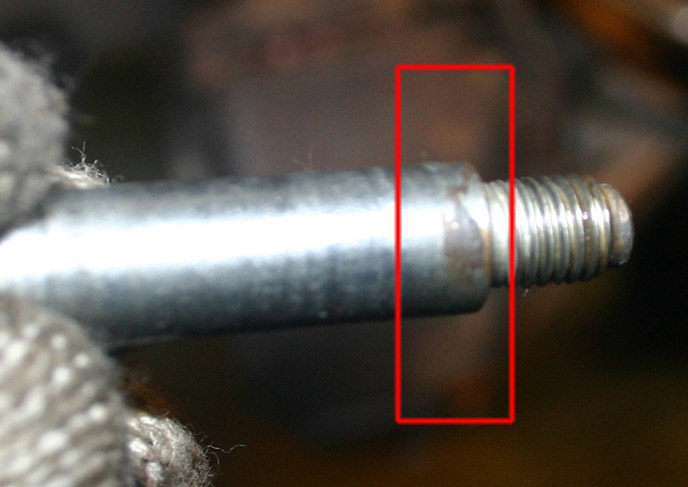

Для тормозных механизмов автомобилей Passat B6 свойственна проблема, когда при выкручивании направляющей, грязь и ржавчина, образовавшиеся на выступающей части, вытаскивают за собой и нити резьбы.

23. Прикрутите скобу суппорта на место. Винты затягиваются с усилием 190 Н·м.

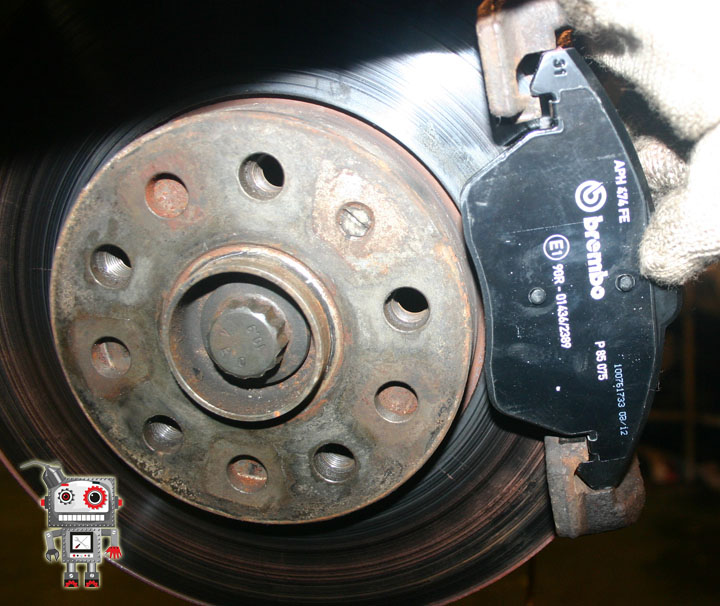

24. Установите колодку и убедитесь, что нигде ничего не застревает.

25. Очистите направляющие. Если имеются следы ржавчины, их лучше заменить.

26. Вставьте внутреннюю колодку пружиной в поршень, наденьте суппорт на скобу, наживите направляющие. Убедитесь, что болт пошел по резьбе, и только потом затяните моментом 30 Н·м.

27. Наденьте новые защитные колпачки на направляющие пальцы.

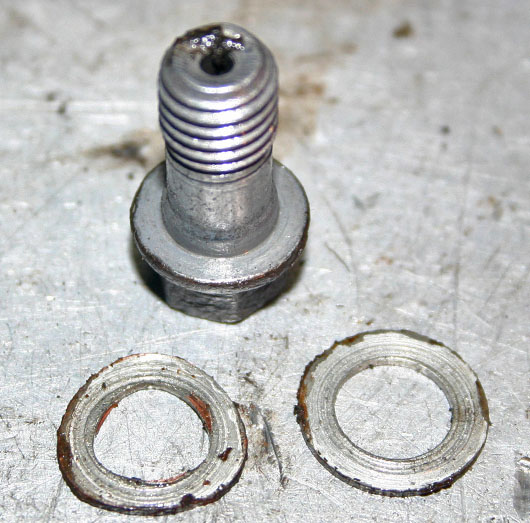

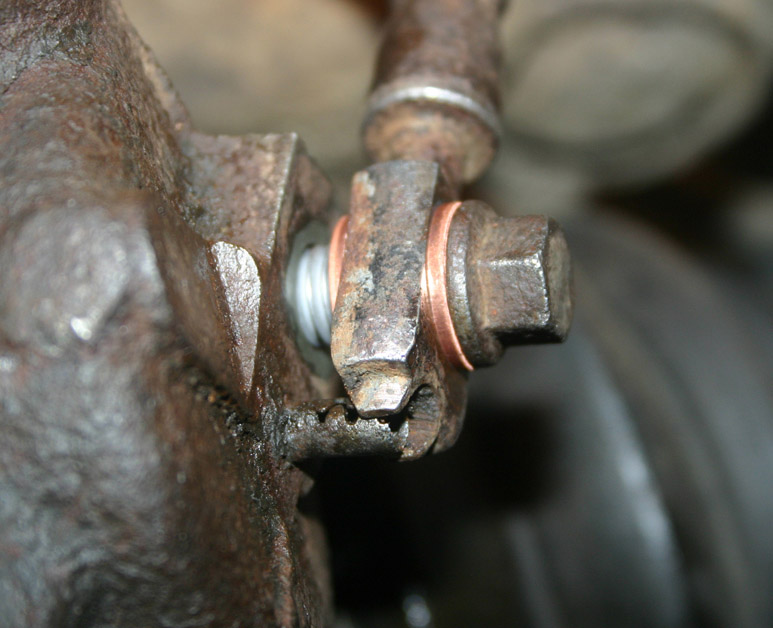

28. Тормозной шланг крепится к суппорту полым болтом и уплотняется кольцами.

Эти кольца можно снять только с помощью инструмента.

29. После снятия и прочистки полого болта, уплотняющие кольца, скорей всего, прийдется заменить. Для этого можно подобрать схожие по диаметру и толщине.

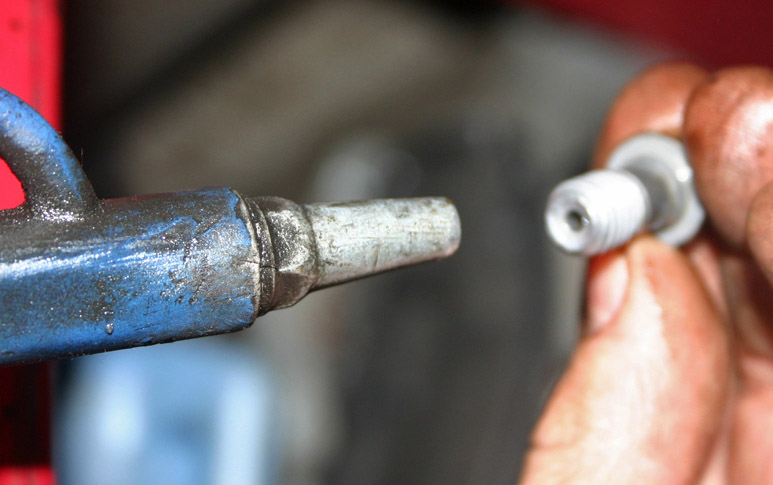

30. Перед сборкой, продуйте штуцер воздухом из компрессора.

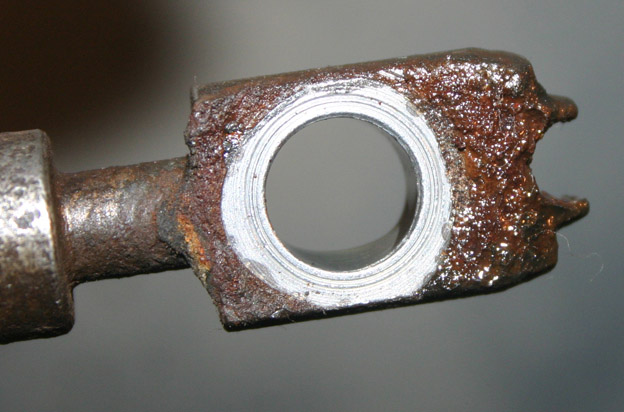

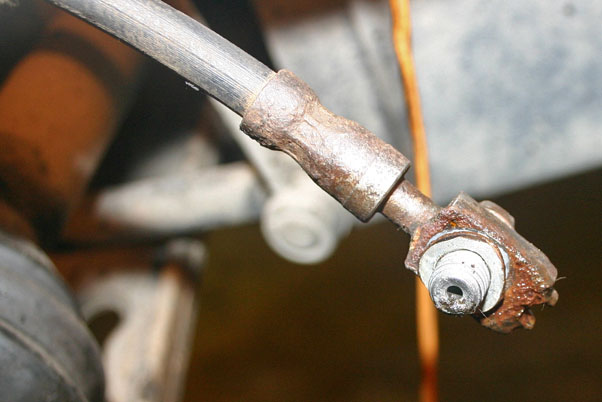

И очистите привалочную плоскость на шланге.

31. Установите кольца и закрепите полым болтом тормозной шланг на суппорте (затягивать моментом 35 Н·м).

32. Снимите колпачок со штуцера прокачки системы и разожмите тормозной шланг.

33. Если все было сделано верно, то прокачивать тормозной контур нет необходимости. Достаточно дождаться, когда из штуцера польётся жидкость, ровно и без пузырьков.

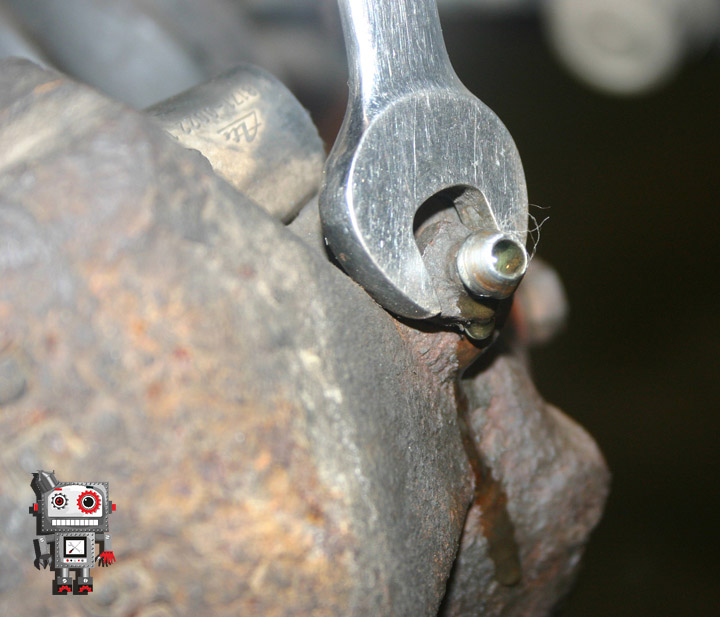

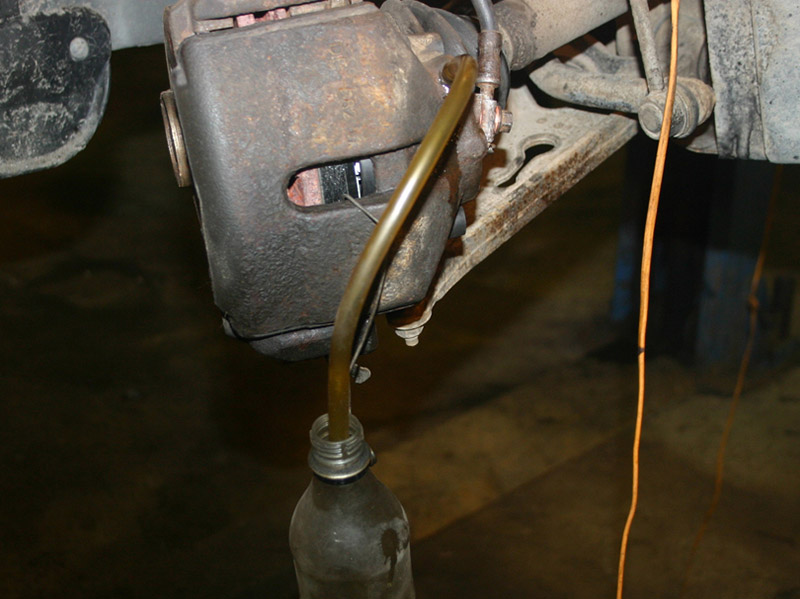

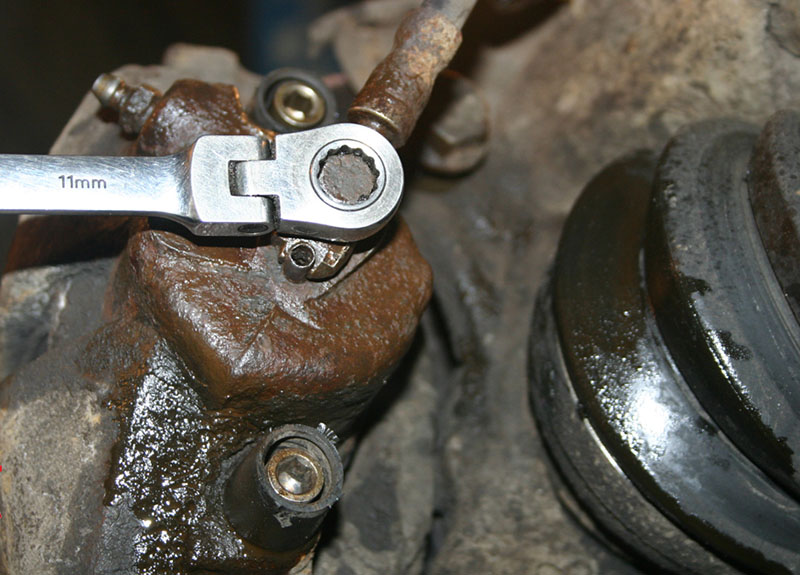

34. Чтобы не запачкать механизм и собрать вытекающую тормозную жидкость, наденьте на штуцер трубку и опустите ее другой конец в бутылку. Проконтролируйте выход воздуха, когда польется ровно жидкость, затяните штуцер моментом 30 Н·м. Несколькими качками педали тормоза сведите колодки.

35. Смойте остатки тормозной жидкости и прочие и следы деятельности с суппорта.

Обратите внимание на чистоту пыльника ШРУСа, чехлов шаровой опоры и рулевого наконечника.

36. Пустите двигатель (что бы работал усилитель тормозов) и несколько раз сильно нажмите на педаль тормоза. Тщательно осмотрите суппорт со всех сторон на предмет утечки тормозной жидкости.

Если все поверхности чистые и механиз работает надлежащим образом, установите колесо и опустите домкрат.

37. Откротйте капот и проверьте уровень тормозной жидкости в бачке. При необходимости – долейте до нормативного уровня.

38. Сделайте пробную поездку. Если педаль при первом нажатии проваливается, а после пары качков становится выше, повторить процедуру по удалению воздуха.
